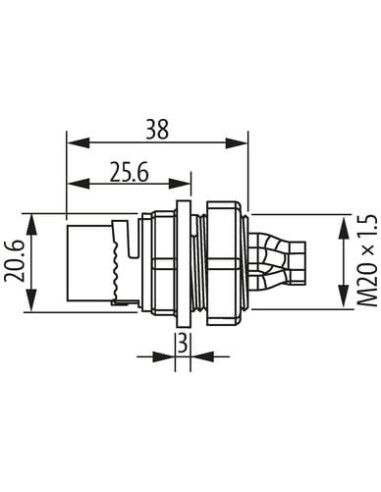

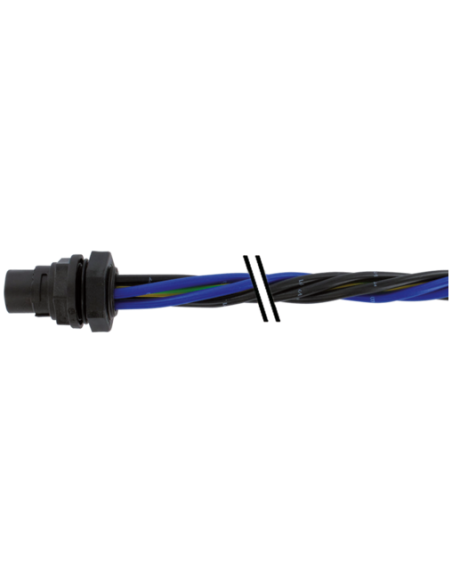

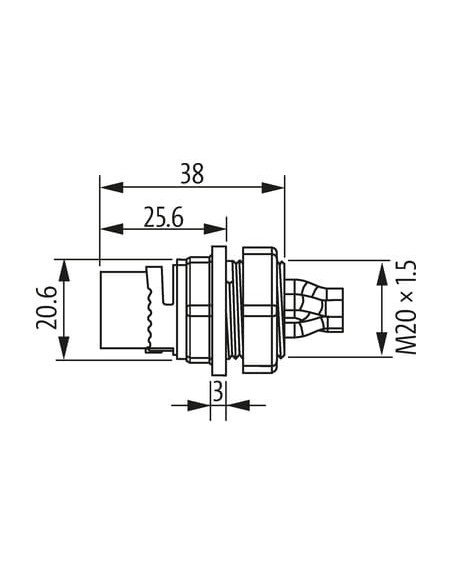

Wtyk z kołnierzem
MQ15, 4-piny
z podłączoną skrętką
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P81 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze panelowe MQ15-X-Power męskie 4x1,5 mm² PVC – solidne połączenie dla wymagających zastosowań przemysłowych
Złącze panelowe MQ15-X-Power męskie o długości przewodu 0,25 m to wysokiej jakości element połączeniowy dedykowany do instalacji wymagających niezawodności, odporności mechanicznej i bezpieczeństwa pracy. Dzięki standardowi MQ15 oraz wytrzymałej konstrukcji stanowi doskonałe rozwiązanie do aplikacji przemysłowych i automatyki.
Charakterystyka techniczna złącza MQ15-X-Power – bezpieczeństwo i trwałość
Gniazdo zostało wyposażone w cztery piny oraz przewód o przekroju 4x1,5 mm². Obudowa z tworzywa sztucznego o wysokiej odporności chemicznej i mechanicznej zapewnia długotrwałą pracę w trudnych warunkach środowiskowych.
- Stopień ochrony IP67 – pewność szczelności przy prawidłowym montażu (włożone i przykręcone)
- Wytrzymałość mechaniczna: minimum 500 cykli wtykowych
- Zakres temperatur pracy: od -40°C do +70°C (w zależności od jakości kabla)
- Obudowa wykonana z niklowanego mosiądzu, materiał mocowania styków PA
- Powłoka styków posrebrzana, co gwarantuje doskonałą przewodność elektryczną i ochronę przed korozją
Zaawansowana technologia przewodów w złączu MQ15-X-Power
W złączu zastosowano przewód skrętkowy miedziany ocynowany o klasie 5, który zapewnia wymaganą elastyczność oraz niski opór elektryczny. Izolacja wykonana z PVC, odporna na płomień, spełnia standardy IEC 60332-2-2 oraz UL 1581 FT2, co umożliwia pracę z różnymi mediami oraz w otoczeniu narażonym na kontakt z olejami przemysłowymi, paliwami i środkami chemicznymi.
- Identyfikacja przewodu: P81
- Przewód o łącznej średnicy izolacji: 3 mm (tolerancja ±5%)
- Kolorystyka żył: czarny 1, czarny 2, czarny 3, zielono-żółty (PE)
- Klasa elastyczności: 5 – gotowy do zastosowania w aplikacjach dynamicznych
Typowe zastosowania złącza panelowego MQ15-X-Power
Ten typ złącza polecany jest do zastosowań takich jak zasilanie maszyn, instalacje automatyki przemysłowej, technika napędowa, systemy szaf sterowniczych oraz rozdzielnie energetyczne, a także w aplikacjach, gdzie wymagana jest niezawodność oraz wysoka ochrona przed czynnikami zewnętrznymi. Dzięki zastosowaniu zamknięcia bagnetowego oraz możliwości szybkiego montażu na panelu frontowym, instalacja staje się znacznie prostsza i bardziej efektywna czasowo.
Dlaczego warto wybrać złącze MQ15-X-Power męskie?
- Wysoka trwałość i szczelność dzięki stopniowi ochrony IP67
- Możliwość pracy z obciążeniem do 13 A na styk i napięciem roboczym do 600 V AC
- Odporność na oleje przemysłowe, benzyny i środki chemiczne
- Łatwa identyfikacja przewodów oraz szybka instalacja panelowa
- Elastyczność w długości kabli – możliwość zamówienia innych długości na życzenie
Złącze panelowe MQ15-X-Power męskie 4x1,5 mm² 0,25 m to element zapewniający niezawodne i bezpieczne połączenie w wymagających warunkach przemysłowych, co wpływa na wydajność i trwałość całych instalacji.
Polecamy także inne produkty z kategorii: Złącza kołnierzowe »
