Gniazdo z kołnierzem
M8, 4-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 969 |
Structure | Cable
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,25 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |

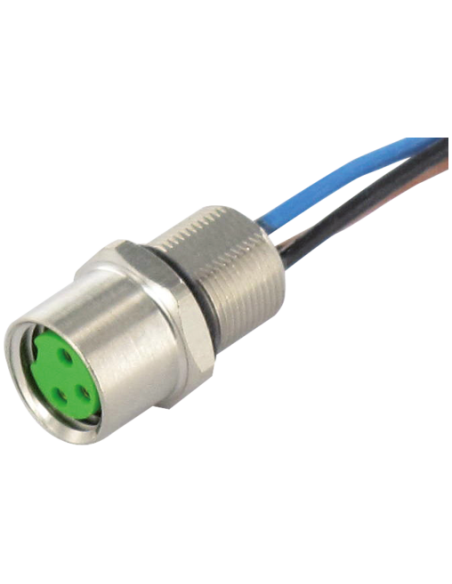

Złącze panelowe M8 żeńskie, 4 piny, A-kodowanie – 7000-08581-9690020
Złącze panelowe M8 żeńskie to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, który umożliwia szybkie i niezawodne połączenie elektryczne w urządzeniach automatyki, aparaturze kontrolno-pomiarowej, maszynach oraz systemach czujników. Złącze zapewnia łatwy montaż na panelu, a zastosowanie standardu M8 sprawia, że jest kompatybilne z wieloma popularnymi rozwiązaniami w branży.
Wytrzymała konstrukcja i skuteczna ochrona
Złącze wykonano z mosiądzu oraz elementów niklowanych, co zapewnia odporność na korozję i uszkodzenia mechaniczne. Styk pokryty jest warstwą złota, co gwarantuje długotrwały i stabilny kontakt elektryczny. Złącze posiada stopień ochrony IP67, co zapewnia pełną szczelność na pył oraz odporność na krótkotrwałe zanurzenie w wodzie. Spełnia również wymagania standardów NEMA 3, 4 i 6P.
Możliwości wykorzystania – uniwersalne zastosowanie złącza M8
- Automatyka przemysłowa – integracja z czujnikami, siłownikami i innymi podzespołami.
- Maszyny produkcyjne – trwałe połączenie systemów sterowania i monitorowania.
- Aparatura pomiarowa – niezawodne przesyłanie sygnałów w środowiskach o podwyższonych wymaganiach.
- Technika oświetleniowa, robotyka – realizacje wymagające kompaktowych i bezpiecznych złączy sygnałowych.
Główne zalety złącza panelowego M8
- 4 piny A-kodowane – optymalne do transmisji sygnałów oraz zasilania niewielkich urządzeń.
- Elastyczny przewód o długości 0,2 m i przekroju 4 x 0,25 mm², odporny na drgania i uszkodzenia mechaniczne.
- Izolacja przewodów z polipropylenu (PP) – podwyższona odporność na temperatury (-40°C do +90°C), oleje i czynniki chemiczne.

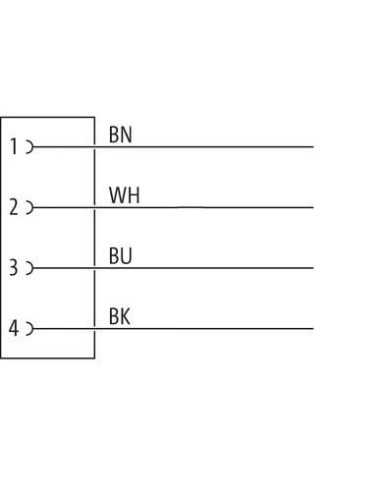

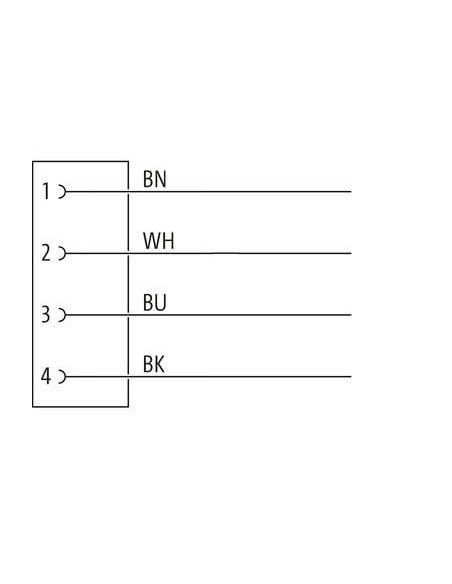

- Kolorystyka przewodów: brązowy, biały, niebieski, czarny – ułatwia właściwe podłączenie w aplikacji.

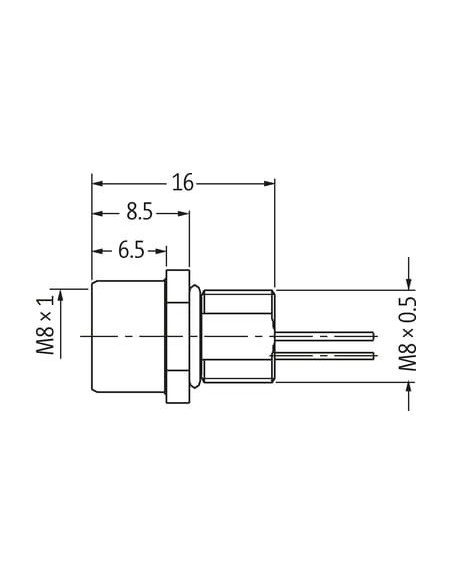

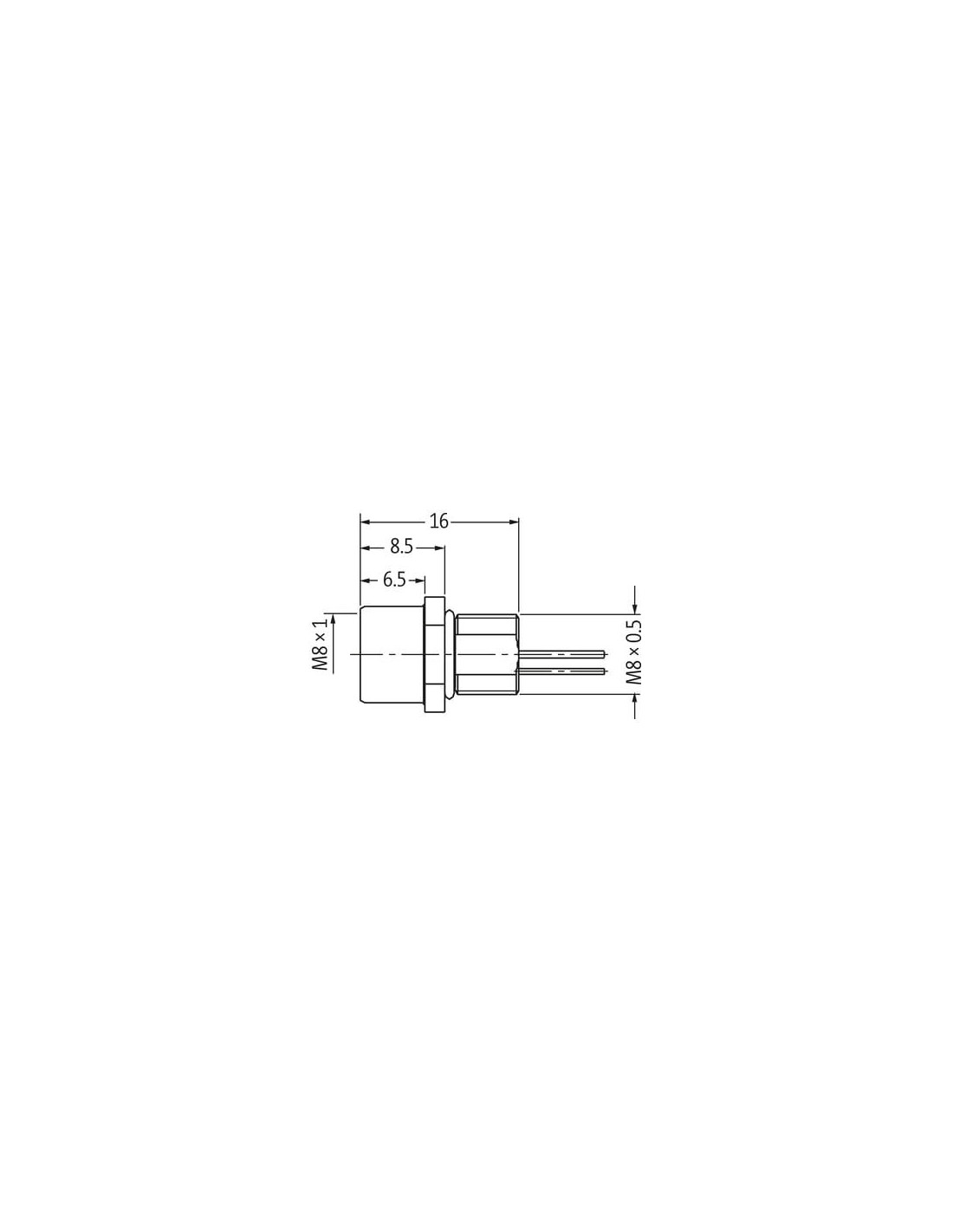

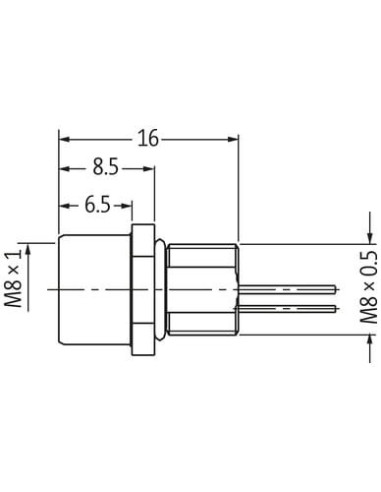

- Szybki i prosty montaż na panelu frontowym za pomocą gwintu M8 x 1.
Zabezpieczenia i normy złącza M8
- Spełnia wymagania normy DIN EN 61076-2-104 (M8).
- Odporność na krótkotrwałe przepięcia do 1,5 kV.
- Zgodność z UL 50E.
- Klasa ochrony przed pyłem i wodą: IP67.
- Odporność na płomień zgodna z IEC 60332-2-2 oraz UL 1581.
Wskazówki dotyczące instalacji złącza panelowego M8
- Odpowiedni promień zgięcia (co najmniej 5-krotność średnicy zewnętrznej przewodu) pozwala zachować pełną szczelność IP67.
- Zaleca się stosowanie opasek zaciskowych dla wzmocnienia odciążenia kabla oraz ochrony przed nadmiernymi obciążeniami mechanicznymi.
Podsumowując, złącze panelowe M8 żeńskie A-kodowane 4 piny stanowi idealne rozwiązanie do zastosowań przemysłowych wymagających niezawodnego i szczelnego połączenia w środowiskach o podwyższonym stopniu zanieczyszczenia oraz narażonych na wilgoć lub substancje chemiczne.
