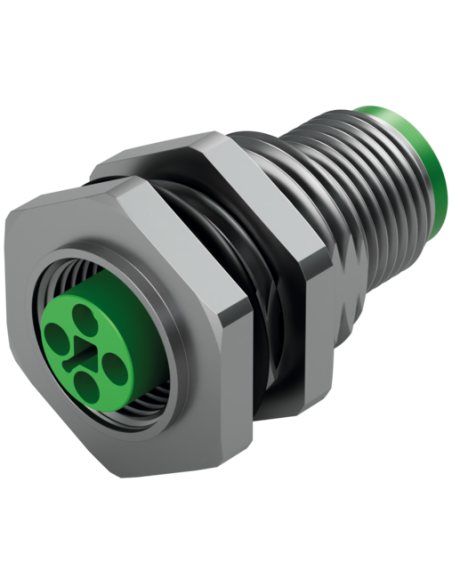

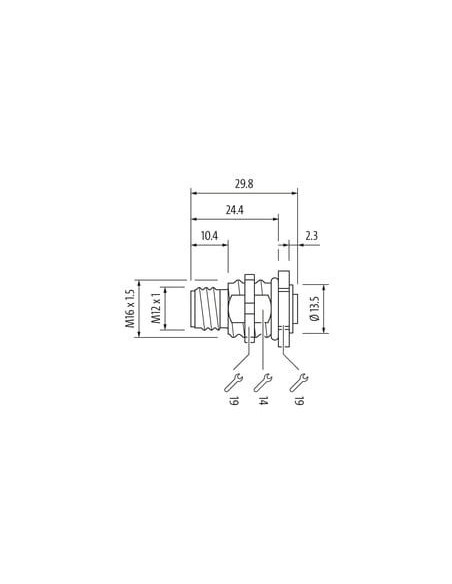

M12 POWER PANEL FEED THROUGH 4-pole T-CODED

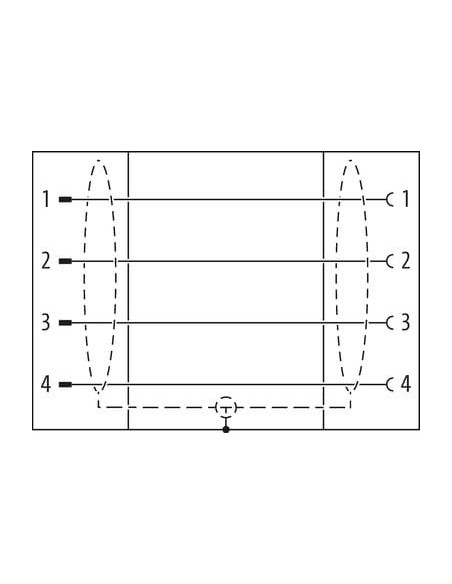

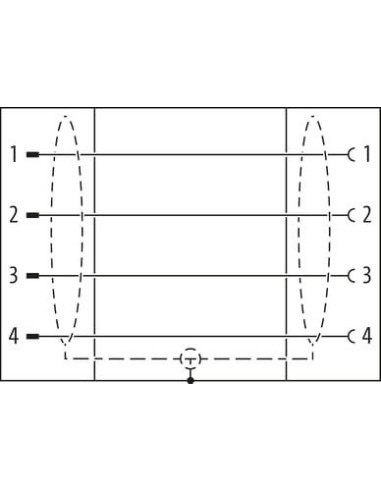

Męski - żeński
Montaż na przednim panelu
Fastening nut included in the delivery
Dobra odporność na chemikalia i oleje
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Bezołowiowe, bez wyjątku (CE - RoHS)
Nakrętka złączkowa
(M16 × 1.5 mm)
| Family construction form | M12P |

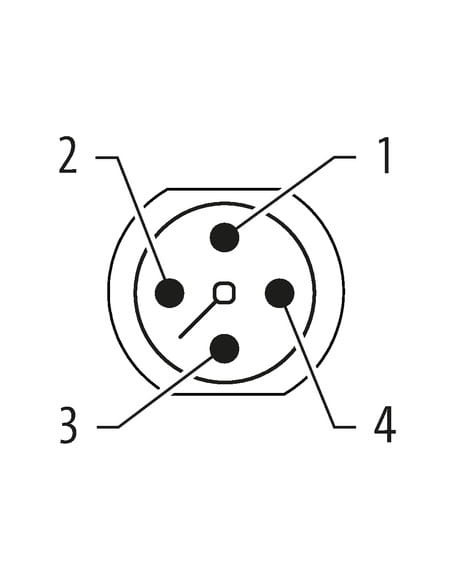

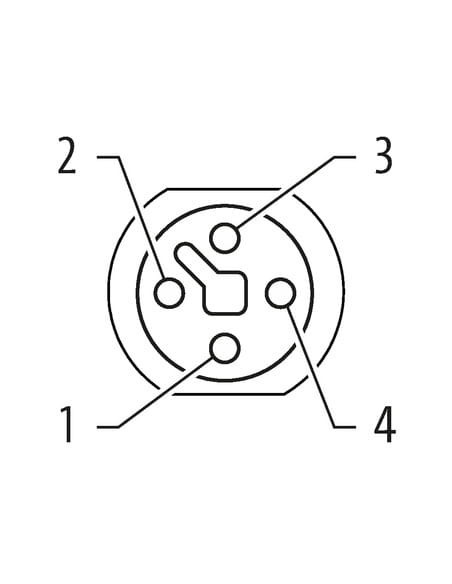

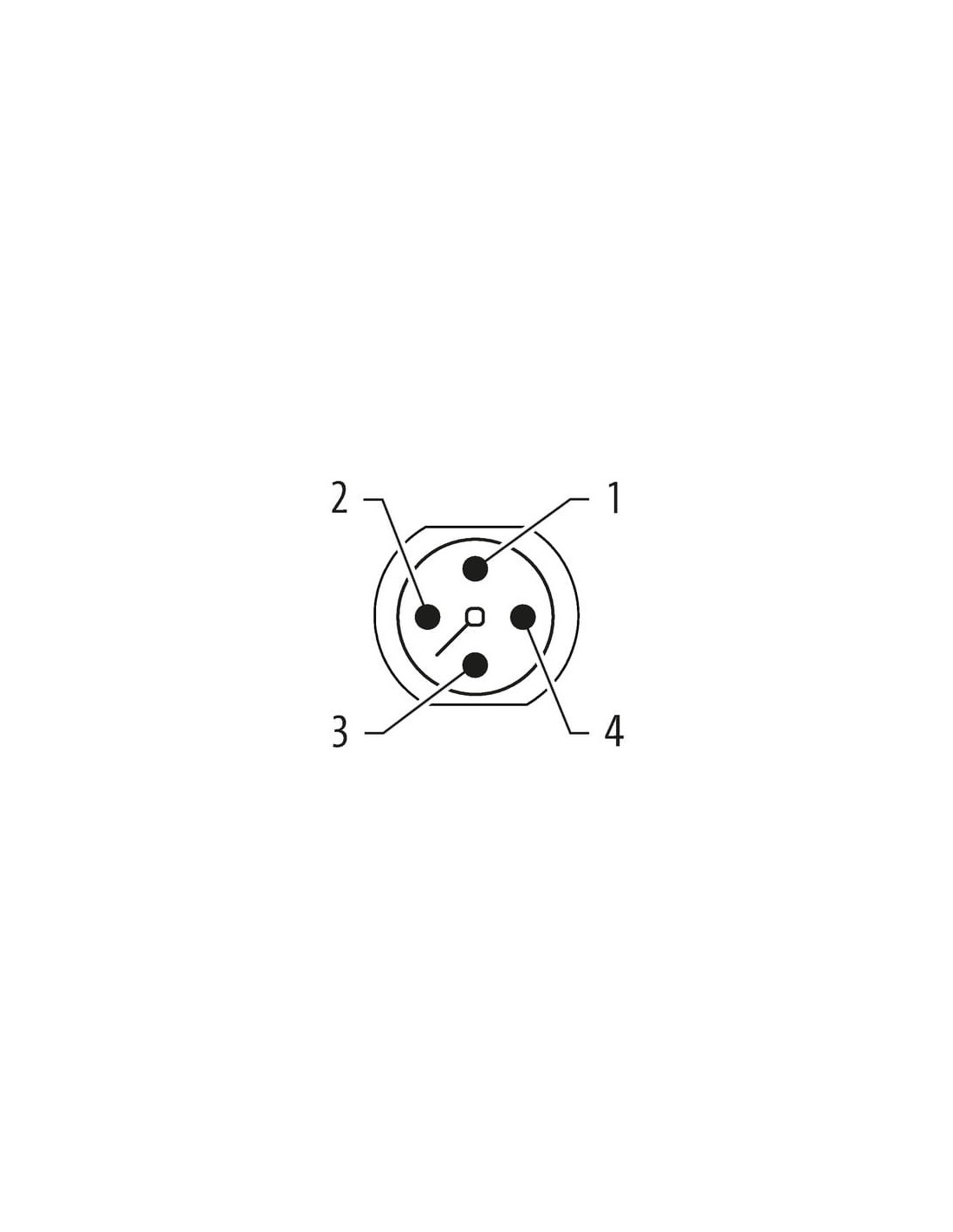

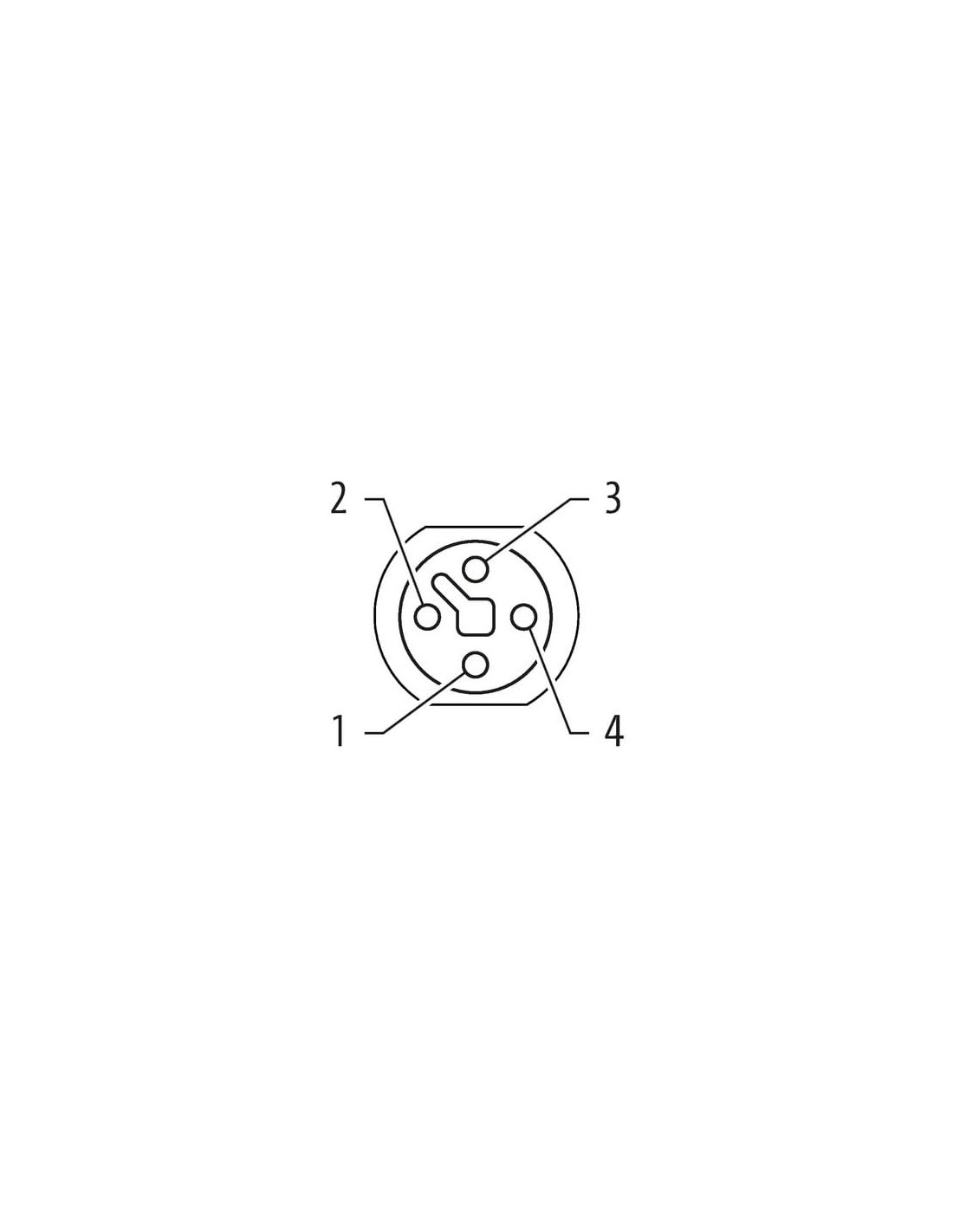

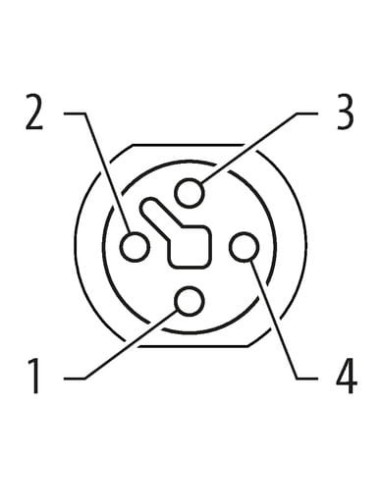

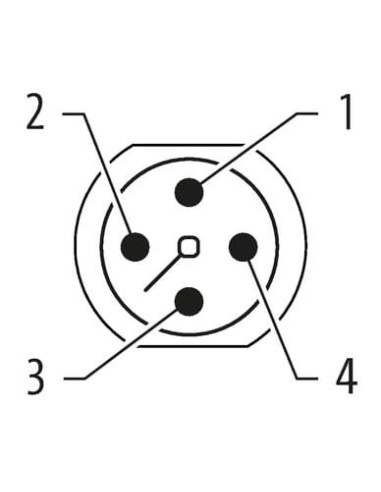

| Kodowanie | T |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Family construction form | M12P |
| Kodowanie | T |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |

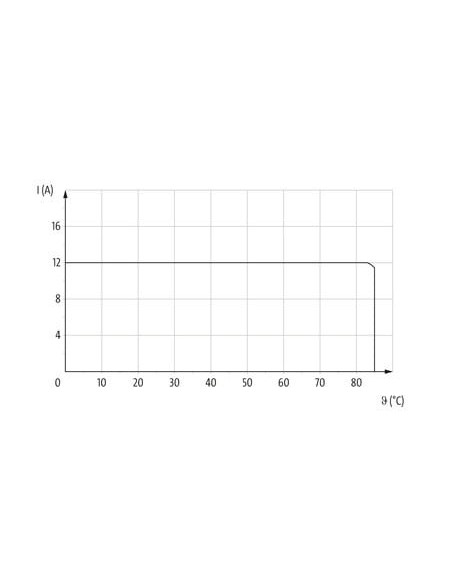

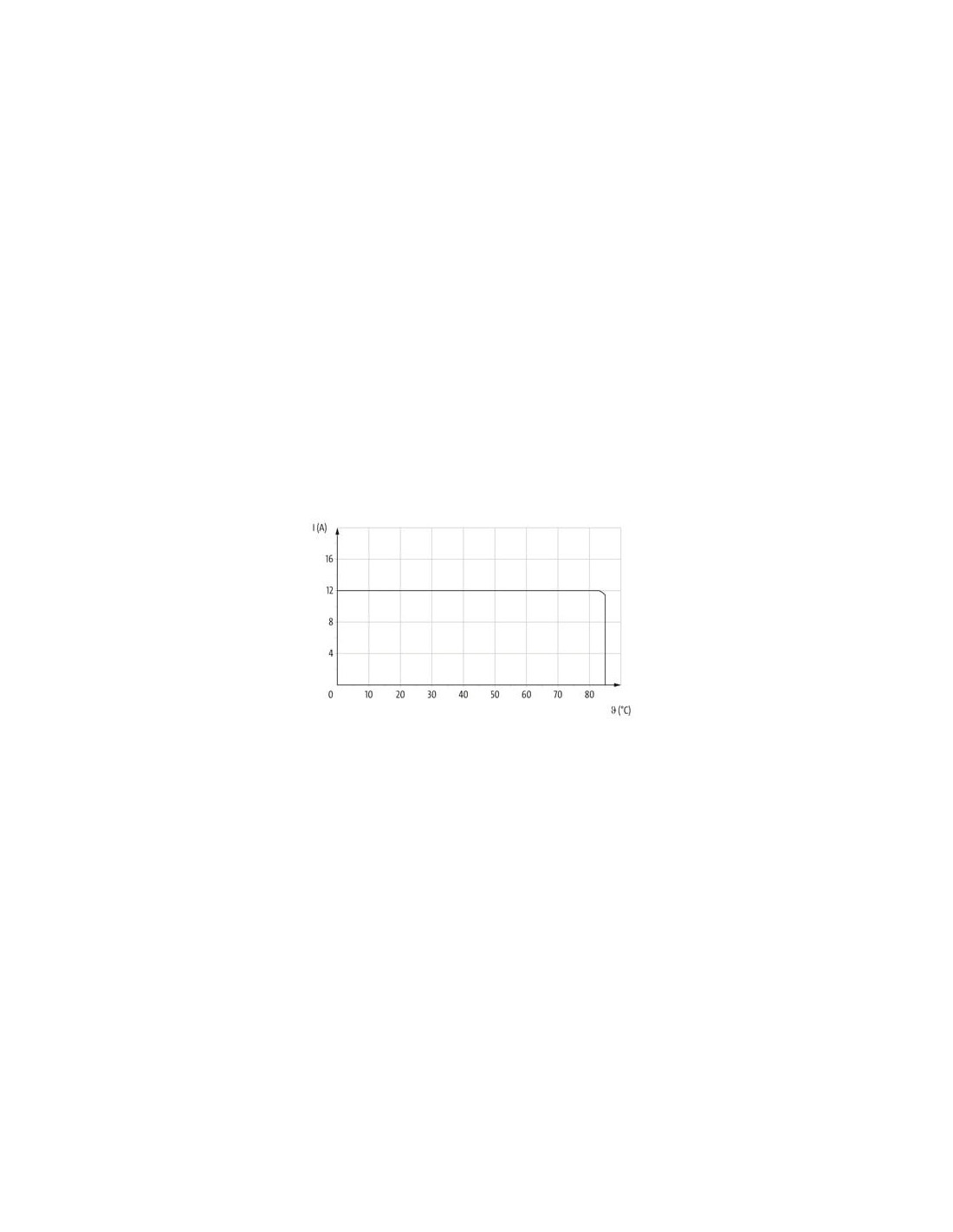

| Prąd roboczy na styk maks. | 12 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

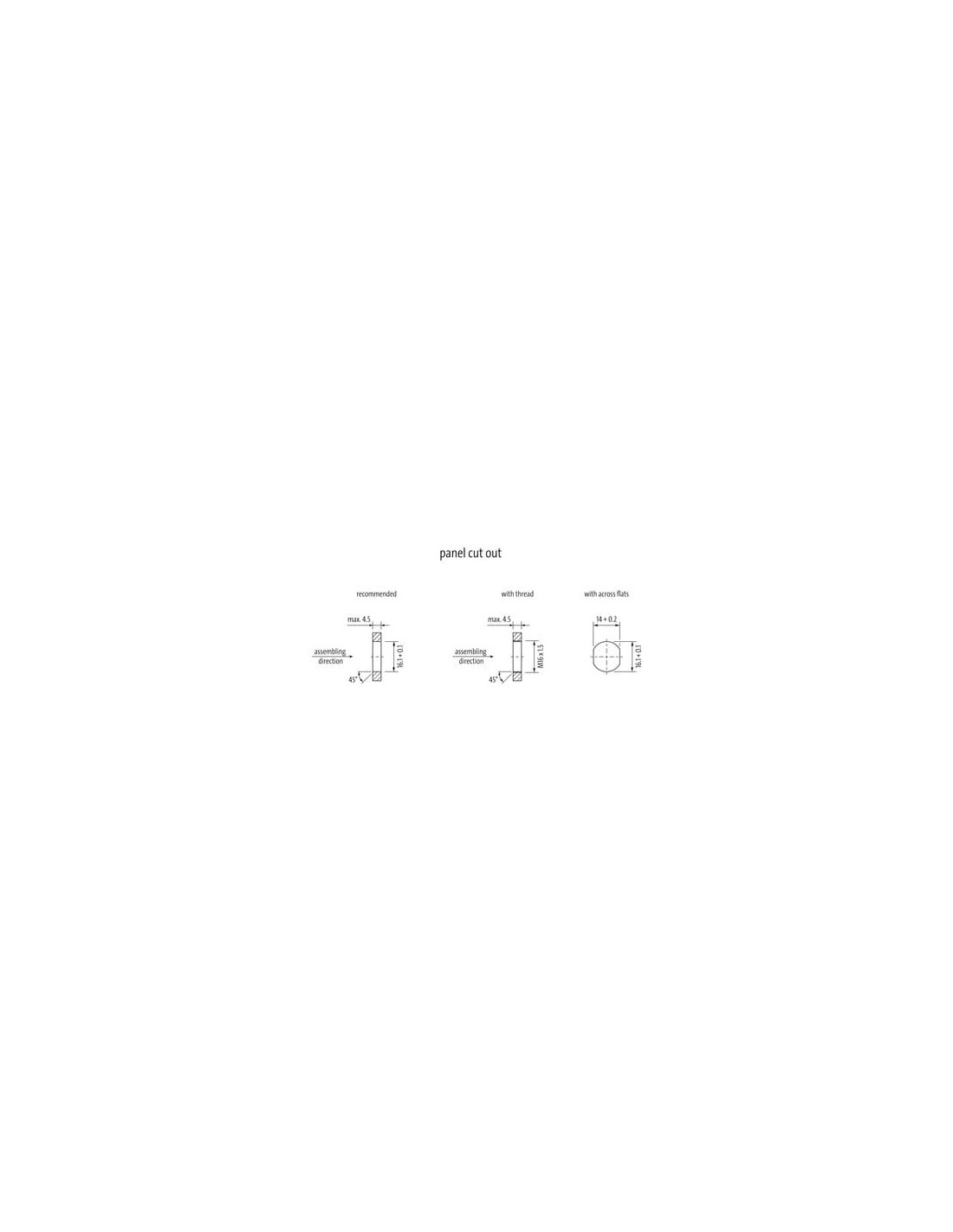

| Gwint montażowy | M16 x 1.5 |
Dane techniczne | Ochrona urządzenia
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
