Zasilanie
Gniazdo z kołnierzem
M12, 5-piny
Kodowanie L

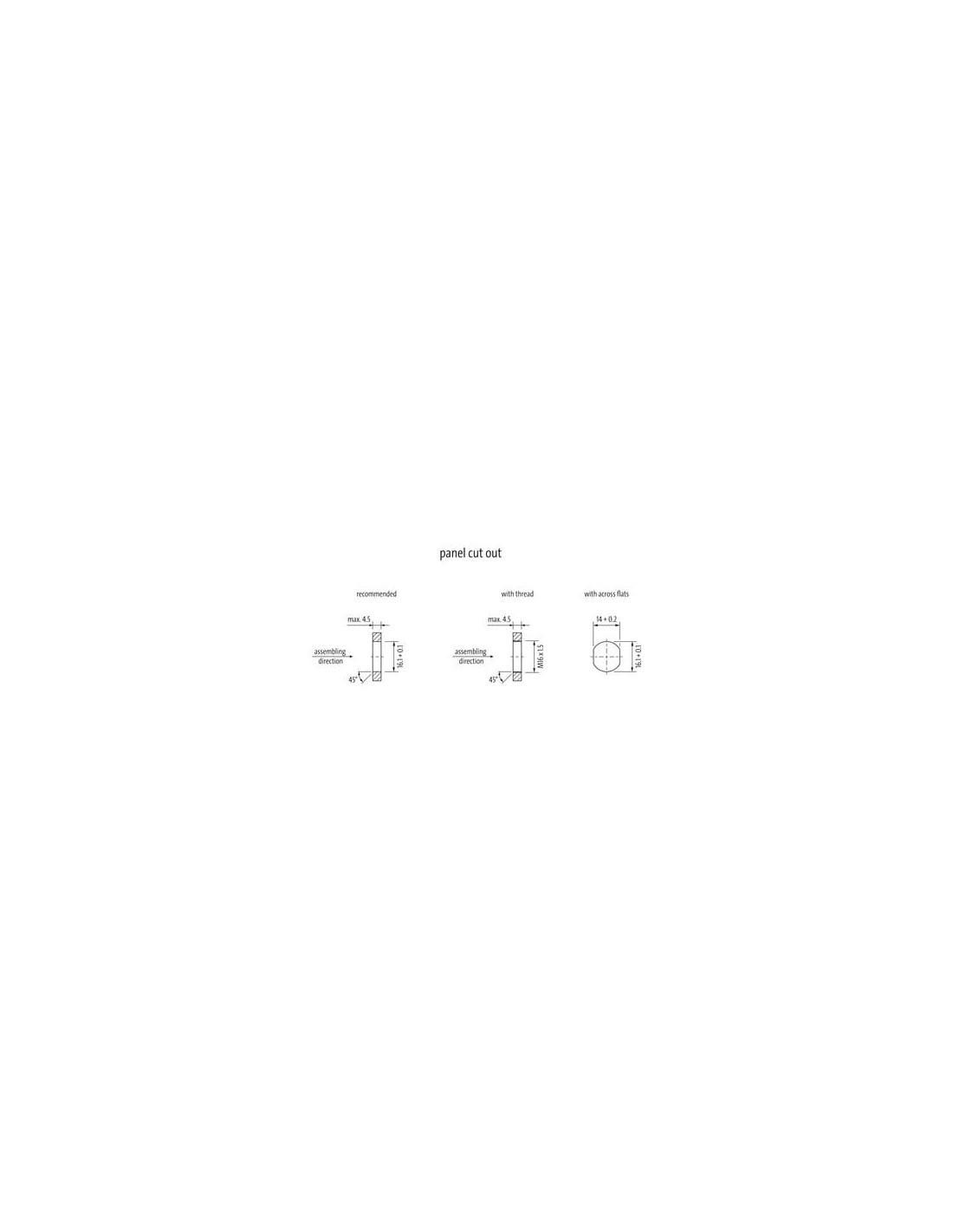

Montaż na przednim panelu
z podłączoną skrętką
Dobra odporność na chemikalia i olej (olejoodporność nie dotyczy stosowania z kablem PVC)
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12P |
| Gwint | M12 x 1 |

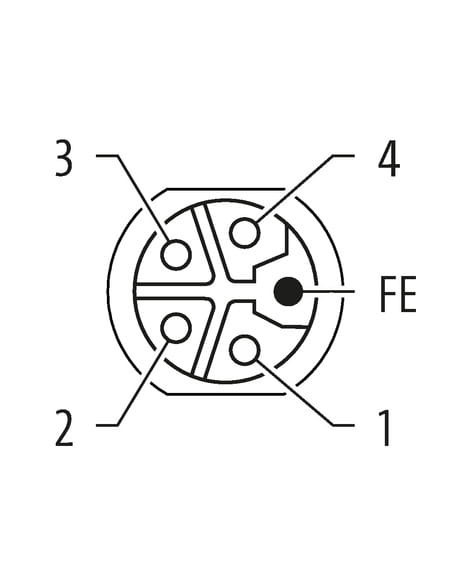

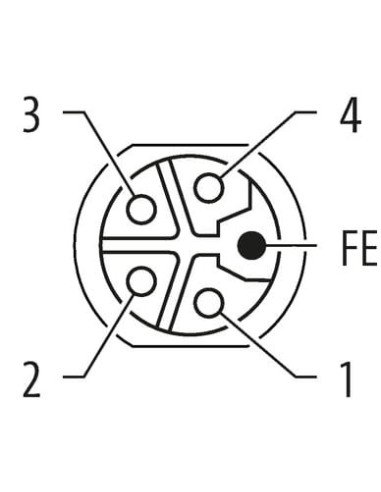

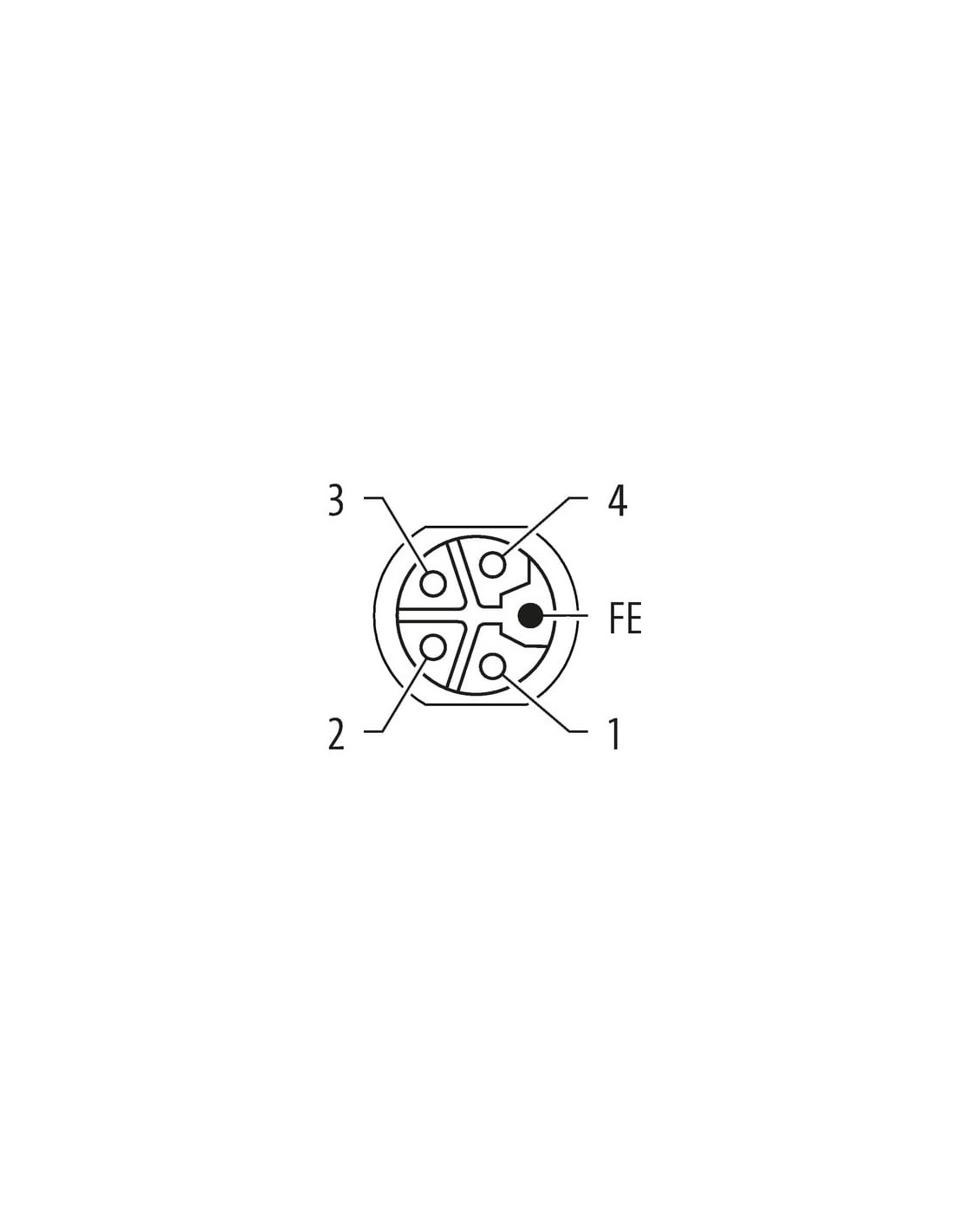

| Kodowanie | L |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

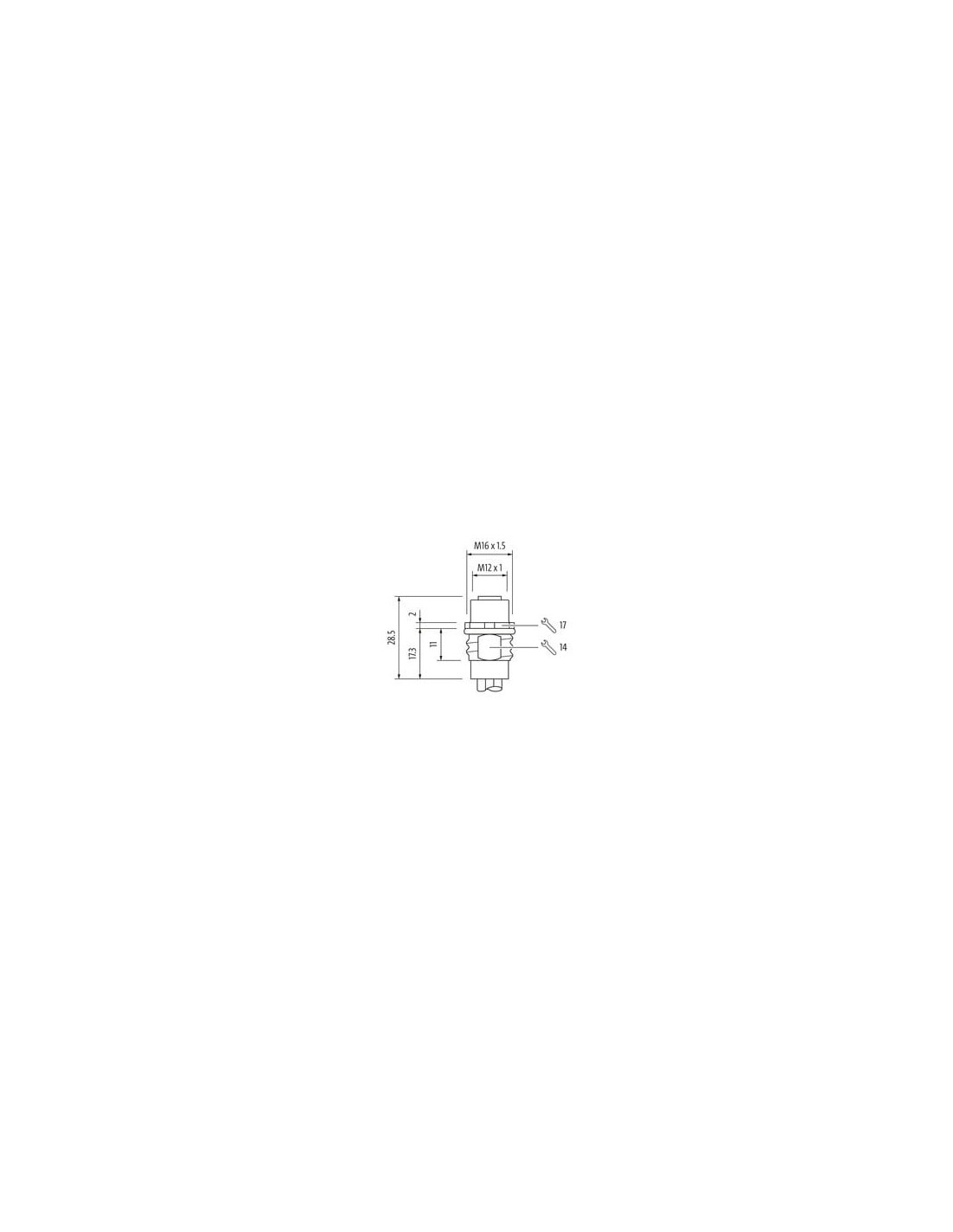

| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | Mosiądz |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 980 |
Structure | Cable
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 2,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,25 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |

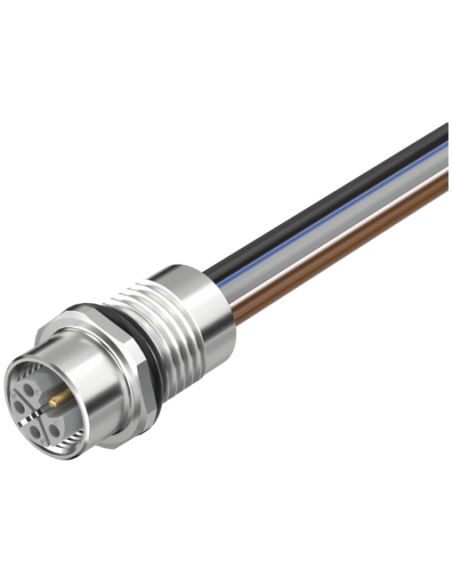

Złącze panelowe M12 Power L-kod żeńskie PUR 5x1,5 0,2m – Zasilanie przemysłowe i automatyka
Złącze panelowe M12 Power L-kod żeńskie PUR 5x1,5 0,2m (kod produktu: 7000-P4291-9800020) to zaawansowany komponent przeznaczony do zastosowań w instalacjach przemysłowych, automatyce oraz systemach zasilania. Konstrukcja urządzenia została przygotowana z myślą o wyzwaniach pracy w warunkach wymagających niezawodności oraz odporności na czynniki zewnętrzne.
Uniwersalne zastosowanie i bezpieczeństwo – Złącze panelowe M12 Power
Złącze M12 Power znajduje zastosowanie m.in. w budowie maszyn, systemach elektrycznego zasilania rozdzielni, panelach operatorskich oraz wszędzie tam, gdzie kluczowe jest niezawodne, trwałe połączenie i szybki montaż przewodów zasilających. Standard M12, 5-pinów, kodowanie L zapewnia zgodność z wieloma popularnymi urządzeniami automatyki przemysłowej.
Produkt cechuje się wysokim stopniem ochrony IP65 oraz IP67, który gwarantuje pełną szczelność przed pyłem oraz odporność na krótkotrwałe zanurzenie w wodzie. Pozwala to na jego wykorzystanie zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
Najważniejsze zalety złącza panelowego M12 Power
- Bezpieczne połączenie – gwint M12 x 1 oraz M16 x 1.5 zapewniają trwałość i odporność na drgania, co eliminuje ryzyko poluzowania się złącza.
- Konstrukcja z mosiądzu niklowanego gwarantuje świetną odporność na korozję, uszkodzenia mechaniczne oraz przedłuża żywotność urządzenia.
- Przewód PUR – wysoka odporność na ścieranie, oleje i substancje chemiczne, idealny do instalacji w trudnych warunkach przemysłowych.
- Prąd znamionowy do 12 A oraz napięcie do 63 V DC umożliwiają zasilanie także bardziej wymagających urządzeń.
- Zakres temperatur pracy od -25°C do +85°C, co pozwala na użycie złącza w szerokim zakresie aplikacji.
- Szybki montaż dzięki wstępnie zalutowanym przewodom i możliwości montażu panelowego od przodu.
Typowe wykorzystanie i możliwości zastosowania
Złącza panelowe M12 Power L-kod przeznaczone są głównie do:
- Podłączania zasilania modułów automatyki oraz rozdzielnic energetycznych
- Stosowania w robotyce i montażu maszyn przemysłowych
- Aplikacji mobilnych, transportowych, linii produkcyjnych
- Systemów wymagających bezpiecznego i trwałego połączenia w środowisku narażonym na wibracje oraz obecność czynników chemicznych
Jest to rozwiązanie dedykowane dla miejsc o wysokim zapyleniu, wilgotności, a także poddanych częstym czyszczeniom i kontaktowi z olejami czy smarami przemysłowymi.
Dlaczego warto wybrać złącze panelowe M12 Power L-kod?
Solidność wykonania, zgodność z międzynarodowymi normami (IEC 61076-2-111), wszechstronność oraz łatwość montażu sprawiają, że panelowe złącze M12 Power stanowi niezawodne rozwiązanie do nowoczesnych aplikacji przemysłowych, wymagających wysokoprądowego połączenia z gwarancją trwałości w każdych warunkach.
