Dostępny
Zasilanie
Wtyk z kołnierzem

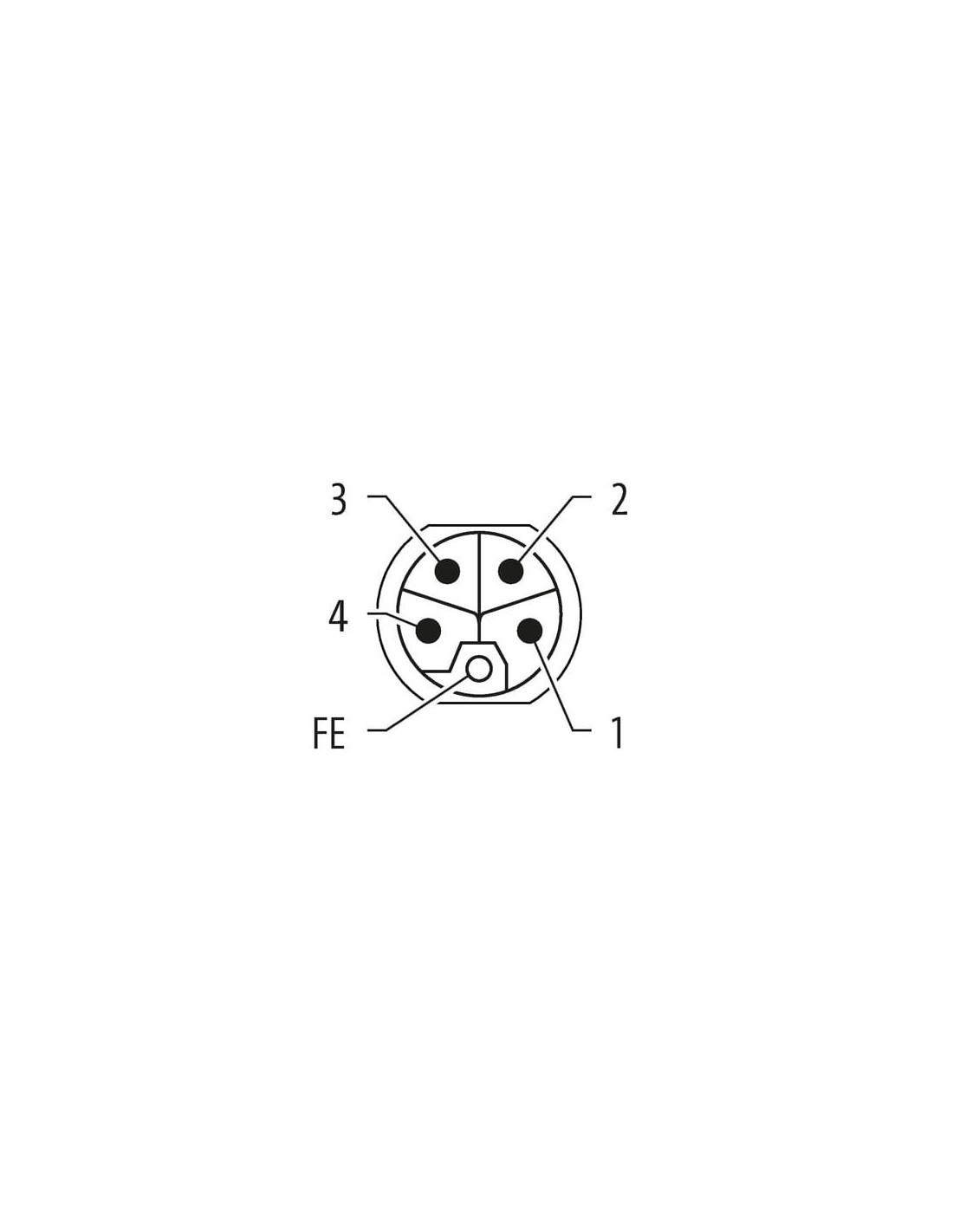

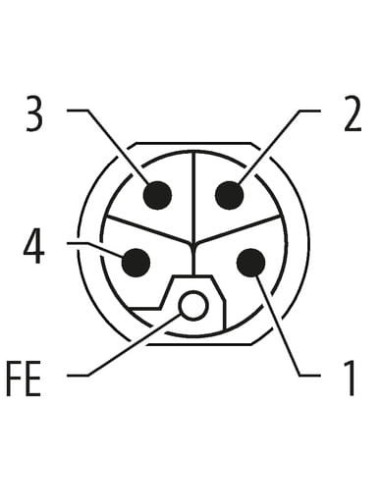

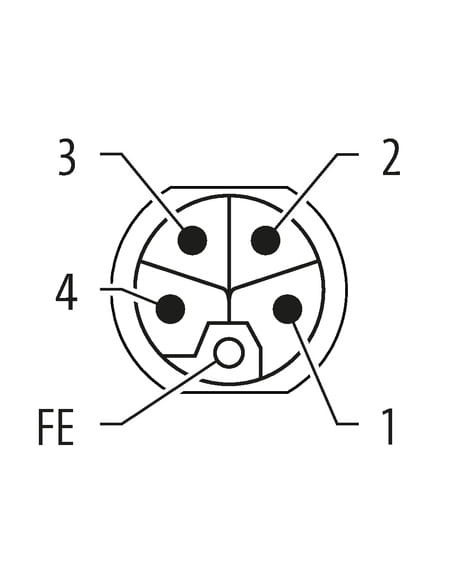

M12, 5-piny
Kodowanie L

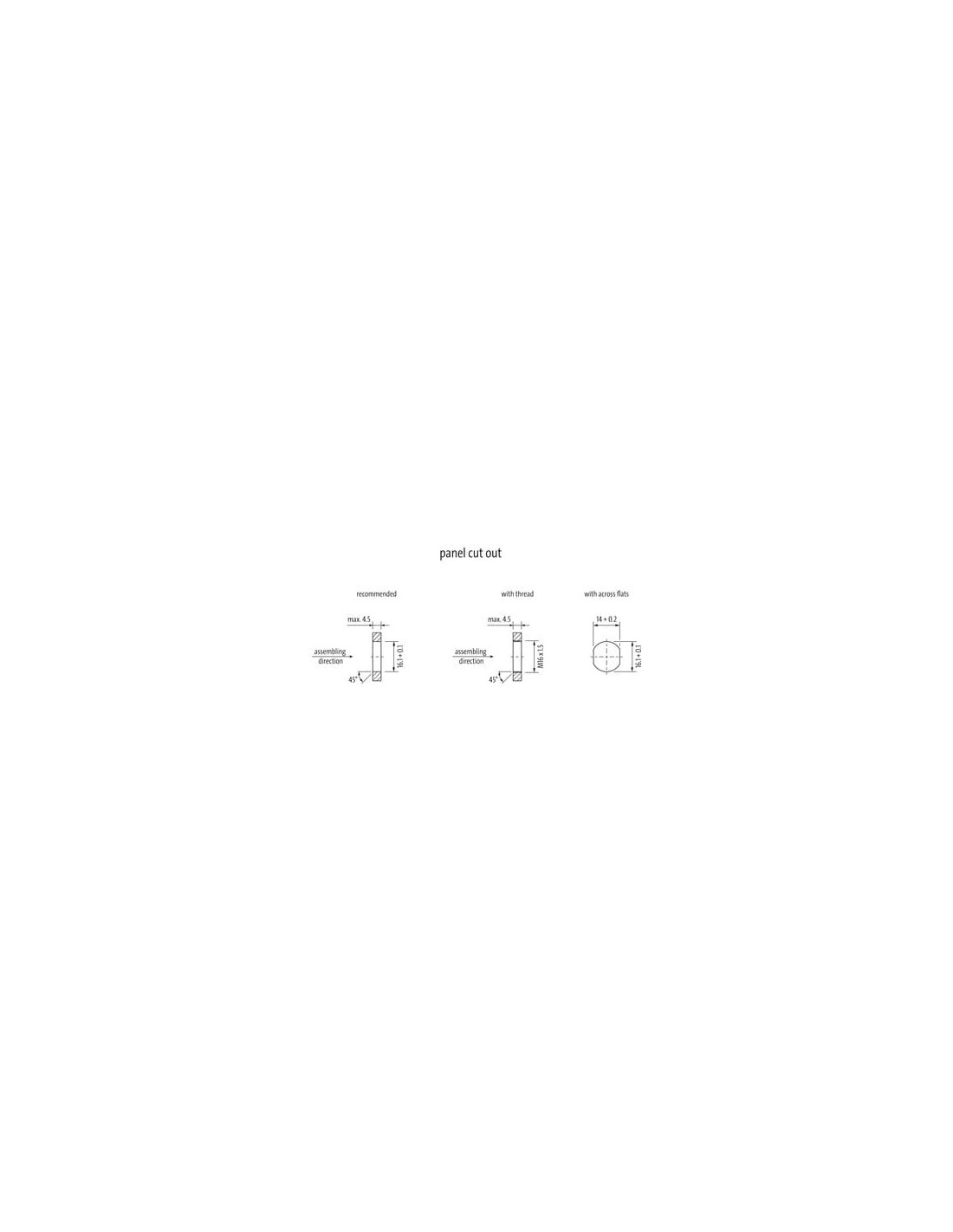

Montaż na przednim panelu
z podłączoną skrętką
Dobra odporność na chemikalia i olej (olejoodporność nie dotyczy stosowania z kablem PVC)
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Materiał obudowa | Mosiądz |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 980 |
Structure | Cable
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 2,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,25 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |

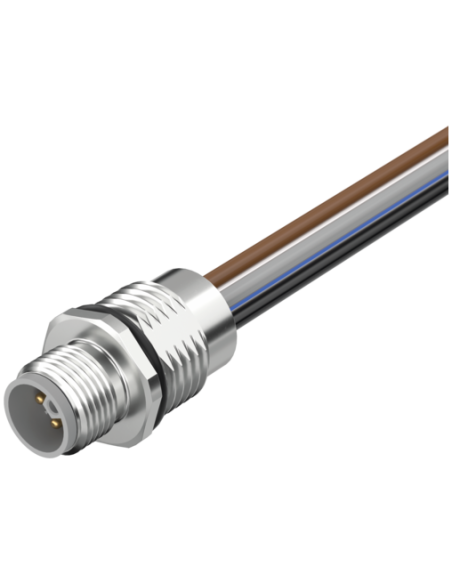

Złącze zasilające M12 Power L – Kod instalacyjny 7000-P4281-9800050
Złącze M12 Power L to wytrzymały produkt przeznaczony do zasilania w przemysłowych instalacjach automatyki, systemach sterowania i rozdziału energii. Konstrukcja przewodu i złącza jest zgodna z wymaganiami IEC 61076-2-111, co zapewnia wysoką kompatybilność oraz bezpieczeństwo użytkowania.
Zastosowanie i funkcjonalność złącza M12 Power L
Złącze dedykowane jest do montażu na przednich panelach rozdzielnic oraz szaf sterowniczych, co umożliwia łatwe podłączanie i serwisowanie urządzeń. Zastosowanie pięciu pinów pozwala na elastyczne wykorzystanie w rozbudowanych aplikacjach, także tych o podwyższonych wymaganiach prądowych.
- Maksymalne napięcie pracy: 63 V DC
- Maksymalny prąd na styk: 12 A
- Stopień ochrony obudowy: IP65 i IP67 – odporność na kurz i wodę
- Wytrzymałość na czynniki chemiczne oraz oleje - z wyjątkiem zastosowań z kablami PVC
Najważniejsze cechy produktu – Złącze M12 L-kodowanie
Złącze M12 z kodowaniem L i pięcioma pinami wykonane zostało z wysokiej jakości mosiądzu pokrytego warstwą niklu, co zapewnia znakomitą odporność na korozję oraz trwałość nawet przy intensywnej eksploatacji. Przewód o długości 0,5 m i przekroju 1,5 mm² gwarantuje solidne i pewne przesyłanie energii, również przy większym obciążeniu.
- Montaż na panelu – gwint montażowy M16 x 1,5
- Dopuszczalny zakres temperatur roboczych: od -25 °C do +85 °C
- Izolacja przewodów wykonana z PUR – wysoka elastyczność, odporność na przecieranie i płomień
- Przewodniki miedziane (ocynowane), klasa skrętki 5 – doskonała przewodność i odporność na utlenianie
- Brak diody LED wskaźnika stanu – prosta obsługa
Typowe zastosowania – Złącze M12 Power L panelowe z przewodem
Złącza M12 Power L znajdują szerokie zastosowanie w przemyśle maszynowym, automatyce, robotyce, instalacjach energetycznych oraz liniach produkcyjnych. Doskonale sprawdzają się do zasilania silników, serwonapędów, systemów grzewczych oraz innych urządzeń wymagających stabilnego i pewnego podłączenia zasilania.
Dzięki wysokiej odporności na czynniki chemiczne oraz wilgoć, złącze M12 jest rekomendowane do stosowania w środowiskach o podwyższonych wymaganiach – w zakładach przemysłowych, halach produkcyjnych, centrach logistycznych oraz wszędzie tam, gdzie niezbędne są bezpieczne połączenia zasilające odporne na uszkodzenia mechaniczne.
Bezpieczeństwo i trwałość wykonania – Złącze M12 Power L
Obudowa oraz blokada wykonane z niklowanego mosiądzu zapewniają ochronę przed korozją i uszkodzeniami mechanicznymi, natomiast specjalistyczne zabezpieczenia mechaniczne umożliwiają bezpieczny montaż oraz eksploatację. Stopnie ochrony NEMA 3, 4, 6P gwarantują możliwość pracy nawet w niesprzyjających warunkach środowiskowych.
- Prosty montaż i pewne przyłączenie – dzięki gwintowi i nakrętce panelowej
- Kompatybilność z szeroką gamą systemów automatyki i sterowania
- Trwałość przewodów i izolacji – wysoka odporność na ścieranie i czynniki chemiczne
Podsumowanie: Złącze panelowe M12 Power L z przewodem 0,5 m, 5-pinowe
Złącze zasilające M12 Power L (7000-P4281-9800050) oferuje solidne, bezpieczne i trwałe rozwiązanie do realizacji połączeń zasilających w najbardziej wymagających środowiskach przemysłowych. Jego zalety, takie jak wysoka wytrzymałość, szczelność, łatwość montażu i uniwersalność zastosowań, sprawiają, że jest to wybór ceniony przez instalatorów i projektantów rozdzielni oraz systemów zasilających.
