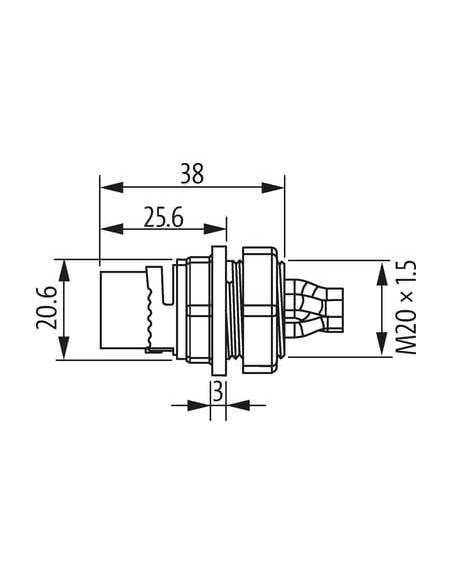

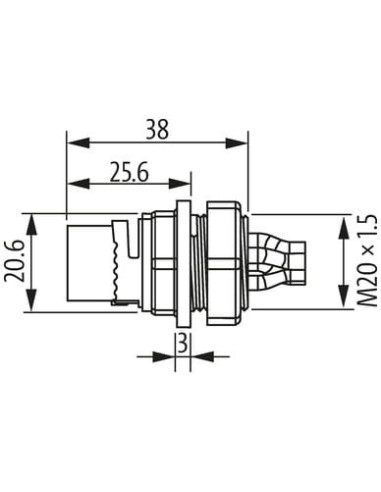

Wtyk z kołnierzem
MQ15, 4-piny

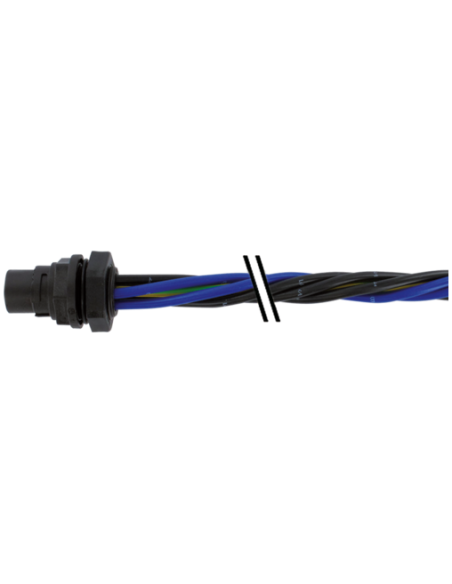

z podłączoną skrętką
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P81 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Wtyk kołnierzowy MQ15-X-Power 7000-P8081-P810050 – Wytrzymałe i niezawodne połączenie elektryczne
Wtyk kołnierzowy MQ15-X-Power 7000-P8081-P810050 to przemysłowy element złączeniowy dedykowany wymagającym zastosowaniom, w których istotna jest pewność transmisji mocy oraz bezpieczeństwo użytkowania. Produkt posiada 4 piny i został wyposażony w podłączoną skrętkę; jego montaż odbywa się na przednim panelu, co umożliwia łatwą integrację z maszynami, szafami sterowniczymi oraz innymi instalacjami automatyki przemysłowej.
Zastosowanie w instalacjach przemysłowych i automatyce
Złącze MQ15-X-Power sprawdzi się wszędzie tam, gdzie kluczowa jest niezawodność połączeń elektrycznych – w systemach automatyki, robotyce, maszynach przemysłowych, liniach produkcyjnych oraz rozdzielniach mocy. Konstrukcja zapewnia wysoką odporność mechaniczną na uderzenia i wibracje oraz skuteczną ochronę przed wodą, kurzem oraz olejami, gwarantując stopień ochrony IP67 po zmontowaniu (włożone i przykręcone).
Najważniejsze cechy i zalety MQ15-X-Power 7000-P8081-P810050
- Wysoka wytrzymałość prądowa: Do 13 A na styk oraz maksymalne napięcie robocze do 600 V, umożliwiające przesyłanie dużych mocy.
- Trwałość i niezawodność: Żywotność do 500 cykli wtykowych pozwala na wielokrotne łączenie bez utraty parametrów kontaktu.
- Solidne materiały: Obudowa z mosiądzu, powlekana niklem, oraz wysokiej jakości tworzywa sztuczne zapewniające odporność na chemikalia i oleje.
- Bezpieczeństwo eksploatacji: Znamionowy pik napięciowy 2,5 kV oraz klasa izolacji I według IEC 60664-1 zwiększają bezpieczeństwo połączeń w instalacjach.
- Optymalna ochrona: Stopień ochrony IP67 chroni przed wpływem warunków środowiskowych; stopień zanieczyszczenia 3.
- Temperatura pracy: Stabilność parametrów od -40°C do 70°C, co umożliwia pracę w warunkach przemysłowych.
- Sprawdzona odporność: Izolacja przewodów wykonana z PVC, odporna na płomień, oleje, substancje chemiczne oraz benzynę.
- Przewód 4-żyłowy: Skrętka miedziana ocynowana, klasa 5, ułatwiająca elastyczny montaż oraz wytrzymałość mechaniczną.
- Bagnetowy sposób zamykania: Gwarantuje szybkie i bezpieczne połączenie.
Typowe zastosowania oraz możliwości wykorzystania złącza MQ15 4-piny
Złącze panelowe MQ15 znajduje zastosowanie między innymi w:
- Przemysłowych maszynach i urządzeniach z wymaganiami dotyczącymi bezpieczeństwa i niezawodności energetycznej
- Panelach sterowniczych i rozdzielniach
- Automatyce budynkowej oraz systemach zasilania awaryjnego
- Robotyce oraz zautomatyzowanych stanowiskach montażowych
- Szybkich systemach połączeń w energetyce, transporcie i logistyce
Dzięki solidnej konstrukcji oraz wysokim parametrom elektrycznym i materiałowym
wtyk MQ15-X-Power gwarantuje bezpieczeństwo i stabilność połączenia, nawet podczas pracy w agresywnych warunkach przemysłowych. Wersja z
przednim montażem i zamknięciem bagnetowym usprawnia instalację oraz późniejszą konserwację lub wymiany serwisowe.
Bezpieczne i wygodne połączenie – schemat montażowy i przejrzysta identyfikacja przewodów
Schemat połączeń oraz czytelne oznaczenia kolorystyczne przewodów (BK 1, BK 2, BK 3 – czarne; GN YE – zielono-żółty PE) ułatwiają poprawne wykonanie połączenia elektrycznego i szybki serwis. Konstrukcja złącza zapobiega wymuszonemu obciążeniu mechanicznemu przewodów, a zastosowanie mechanicznych środków odciążających, takich jak opaski zaciskowe, dodatkowo zabezpiecza całość instalacji.
Specjalistyczne detale konstrukcyjne i wszechstronność
Bogaty zakres parametrów i możliwości, takich jak dodatkowe długości przewodów na zamówienie oraz odporność na czynniki mechaniczne i chemiczne, sprawiają, że wtyk kołnierzowy MQ15 z 4 pinami znajduje szerokie zastosowanie w różnorodnych instalacjach automatyki, energetyki oraz infrastruktury przemysłowej.
MQ15-X-Power 7000-P8081-P810050 zapewnia niezawodne połączenia w wymagających warunkach, gwarantując profesjonalny poziom bezpieczeństwa i funkcjonalności.
