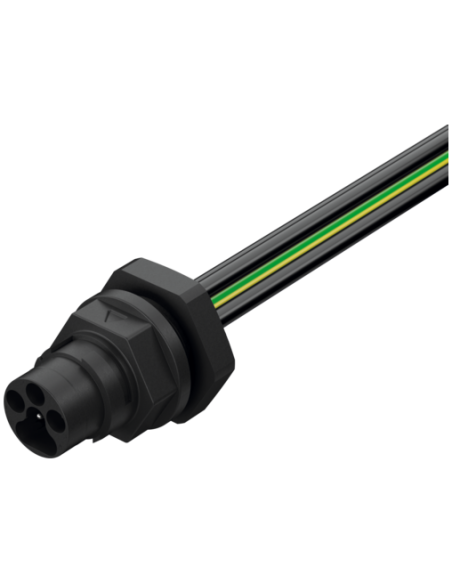

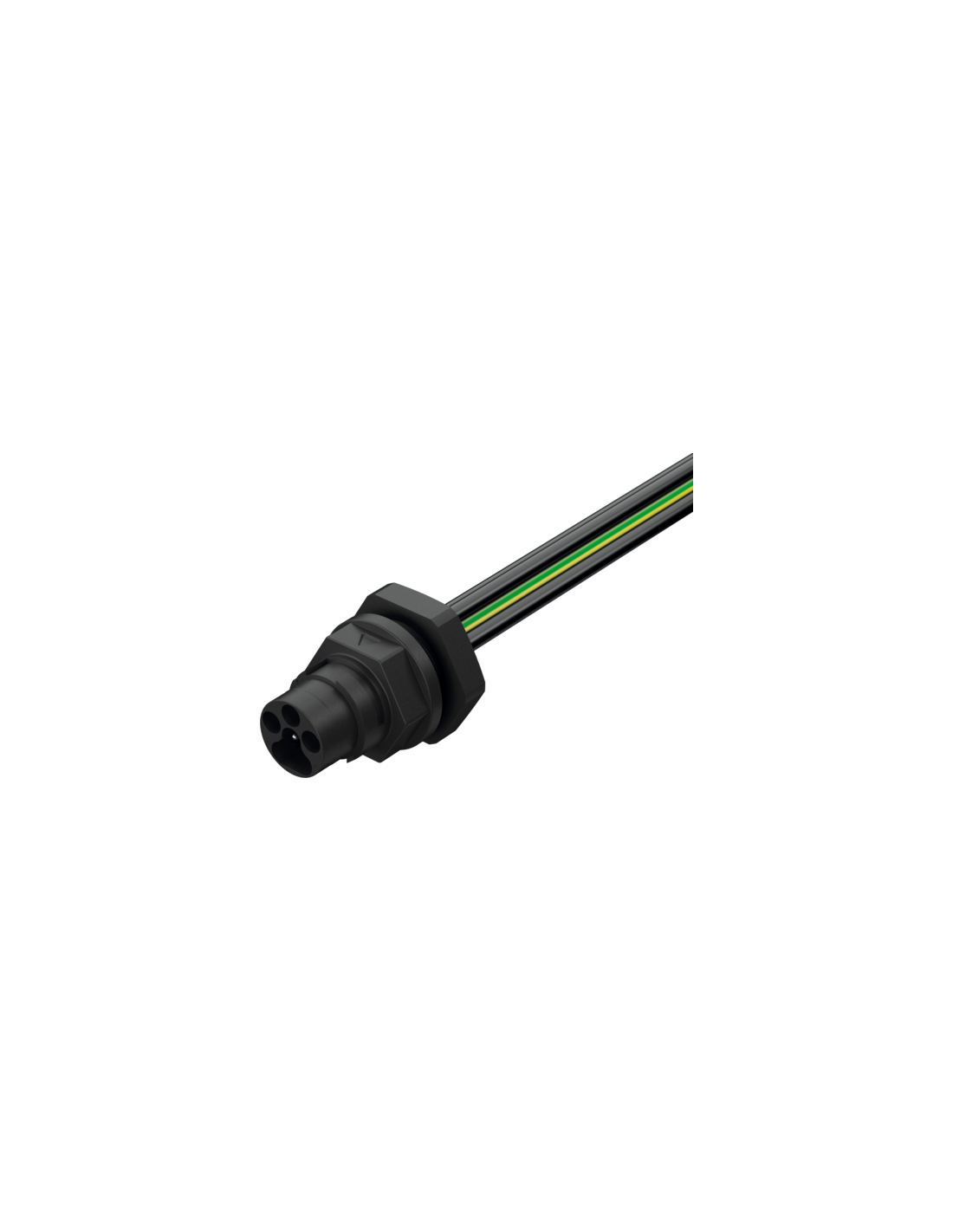

Wtyk z kołnierzem
MQ15, 4-piny
bayonet connector/bayonet lock
z podłączoną skrętką

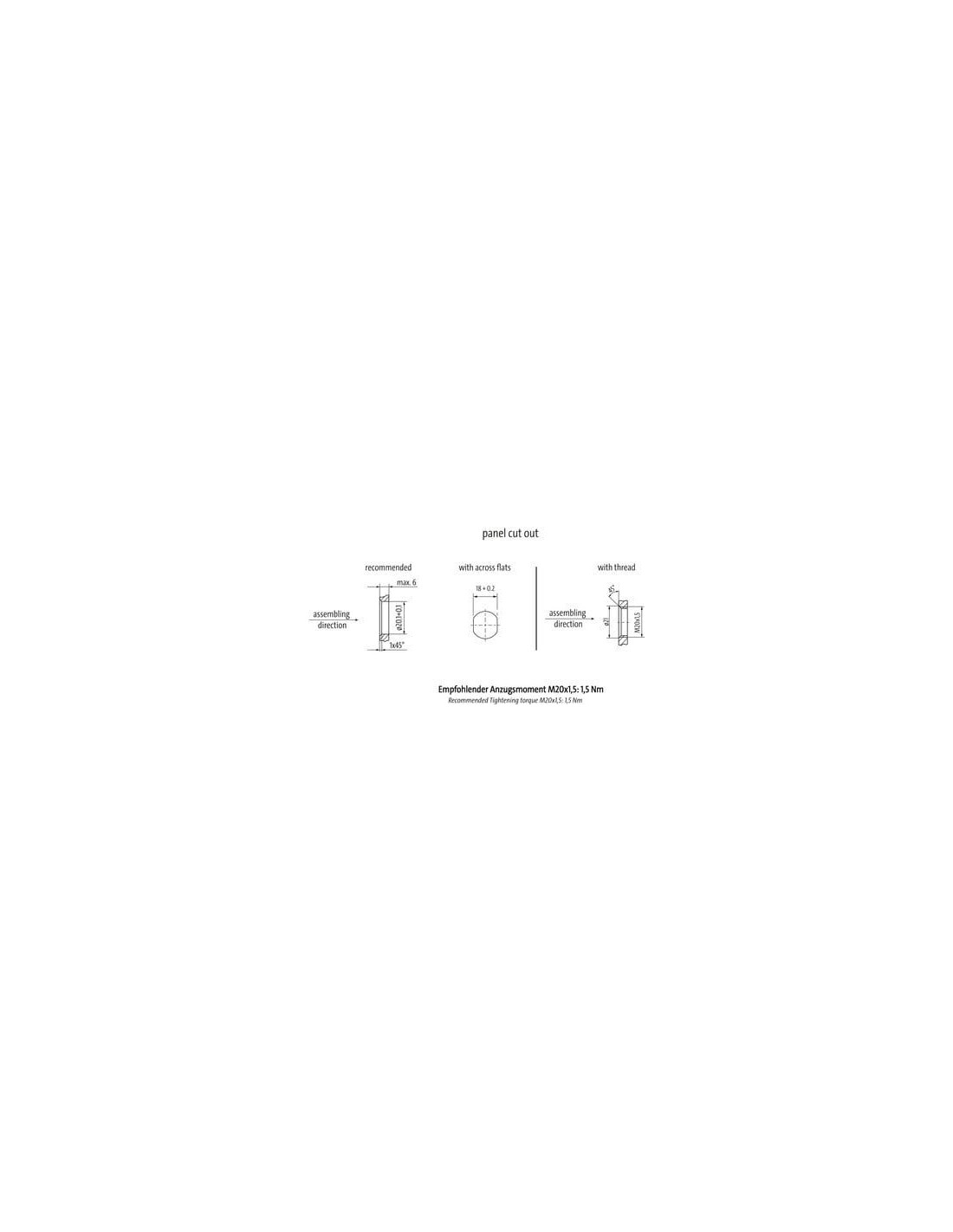

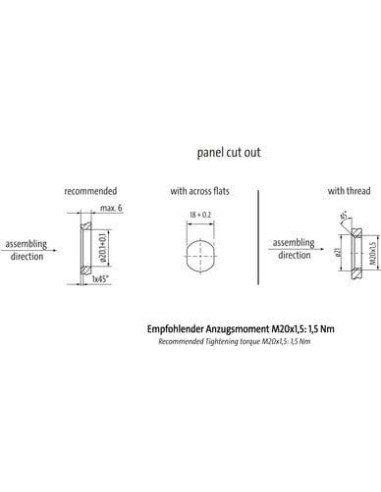

Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,2 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie

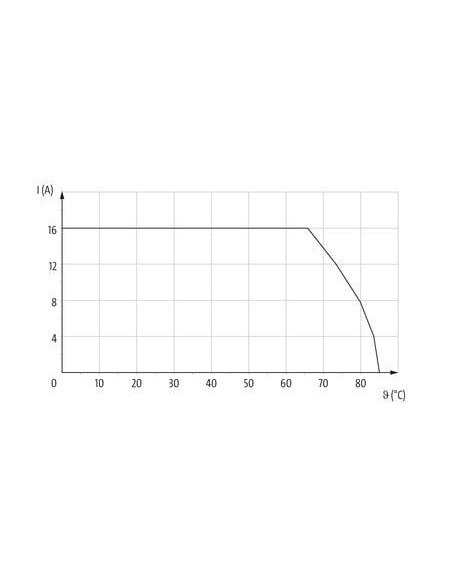

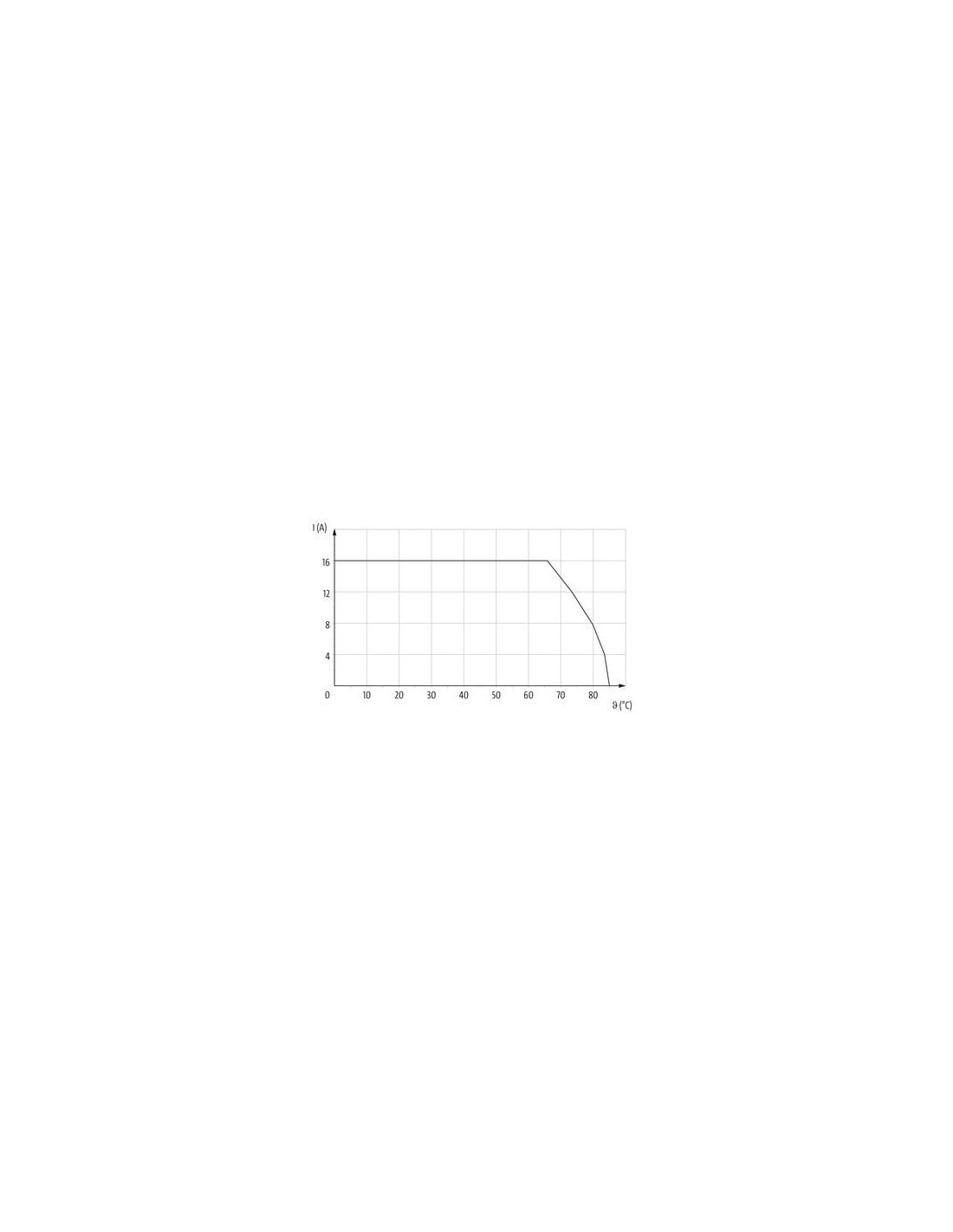

| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 1,5 Nm |

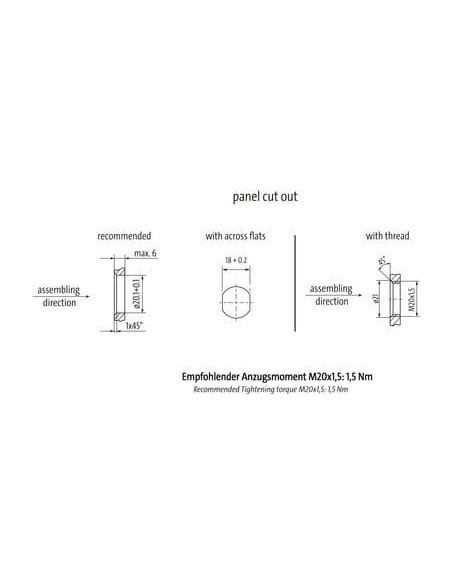

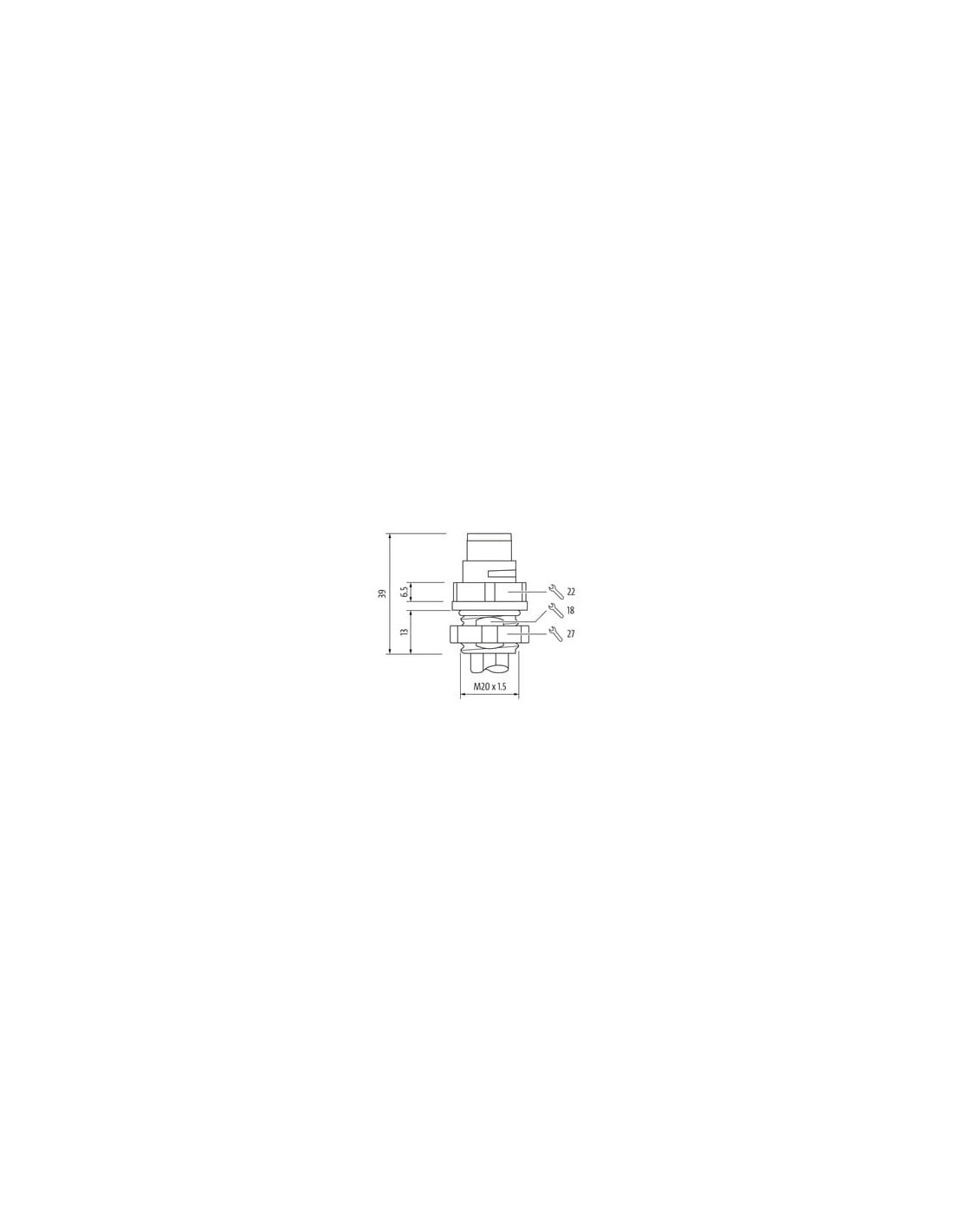

| Gwint montażowy | M20 x 1.5 |
| Rozwartość klucza | SW27 |

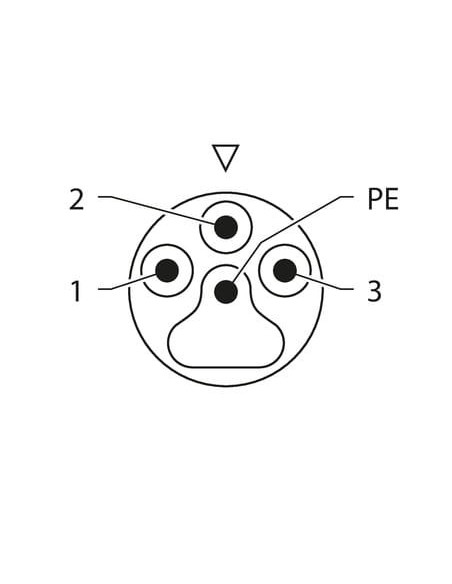

Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P92 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PE-X |
| Amount wires | 4 |
| Outer diameter insulation | 2,9 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze z kołnierzem MQ15 4-Piny Typ 3 7000-P8081-P920020 – Zastosowanie w automatyce i przemyśle
Złącze bagnetowe MQ15 o kodzie produktu 7000-P8081-P920020 to niezawodny element przeznaczony do instalacji w systemach automatyki przemysłowej oraz szafach sterowniczych. Dzięki możliwości pracy przy zasilaniu do 600 V AC oraz maksymalnym prądzie 16 A na styk doskonale sprawdza się w aplikacjach wymagających przesyłu dużych mocy, zarówno w przemyśle maszynowym, jak i w systemach zasilania urządzeń elektrycznych.
Główne zalety i cechy złącza bagnetowego MQ15
- Bagnetowy mechanizm zamykania – zapewnia szybki, bezpieczny i trwały montaż, umożliwiając wielokrotne łączenie oraz rozłączanie bez utraty szczelności i pewności połączenia.
- Montaż na przednim panelu – wygodna instalacja, idealna do prefabrykowanych szaf oraz paneli sterujących.
- Stopień ochrony IP65/IP67 – gwarancja wysokiej odporności na pył, wilgoć i zalanie przy zachowaniu prawidłowego montażu oraz zablokowania elementu.
- Korpus z wytrzymałego tworzywa PA – wykazuje bardzo dobrą odporność na działanie olejów, benzyn, wielu agresywnych środków chemicznych oraz wysoką stabilność mechaniczną.
- Odporność na wstrząsy i drgania – dedykowany zarówno do aplikacji stacjonarnych, jak i mobilnych.
- Przewód o długości 0,2 m – z żyłami o przekroju 2,5 mm², wykonanymi ze skrętki miedzianej ocynowanej, z izolacją PE-X, charakteryzującą się wysoką odpornością termiczną oraz mechaniczną.
Typowe zastosowanie złączy MQ15 w przemyśle
Złącza MQ15 znajdują szerokie zastosowanie w systemach zasilania maszyn, urządzeń przemysłowych, napędów elektrycznych, serwonapędów, robotyki oraz instalacjach automatyki. Idealnie nadają się do łączenia szaf sterowniczych z innymi komponentami infrastruktury technologicznej. Wysoka odporność na warunki środowiskowe sprawia, że są wykorzystywane także w branży spożywczej, chemicznej i przetwórstwie, gdzie kluczowe są wymagania dotyczące niezawodności i bezpieczeństwa.
Element został zaprojektowany zgodnie z normą IEC 61076-2-116, a kodowanie typu 3 umożliwia bezpieczną i prawidłową identyfikację połączeń elektrycznych. Maksymalny moment dokręcania dla gwintu M20 x 1,5 wynosi 1,5 Nm.
Budowa złącza MQ15 – układ pinów i przewodów

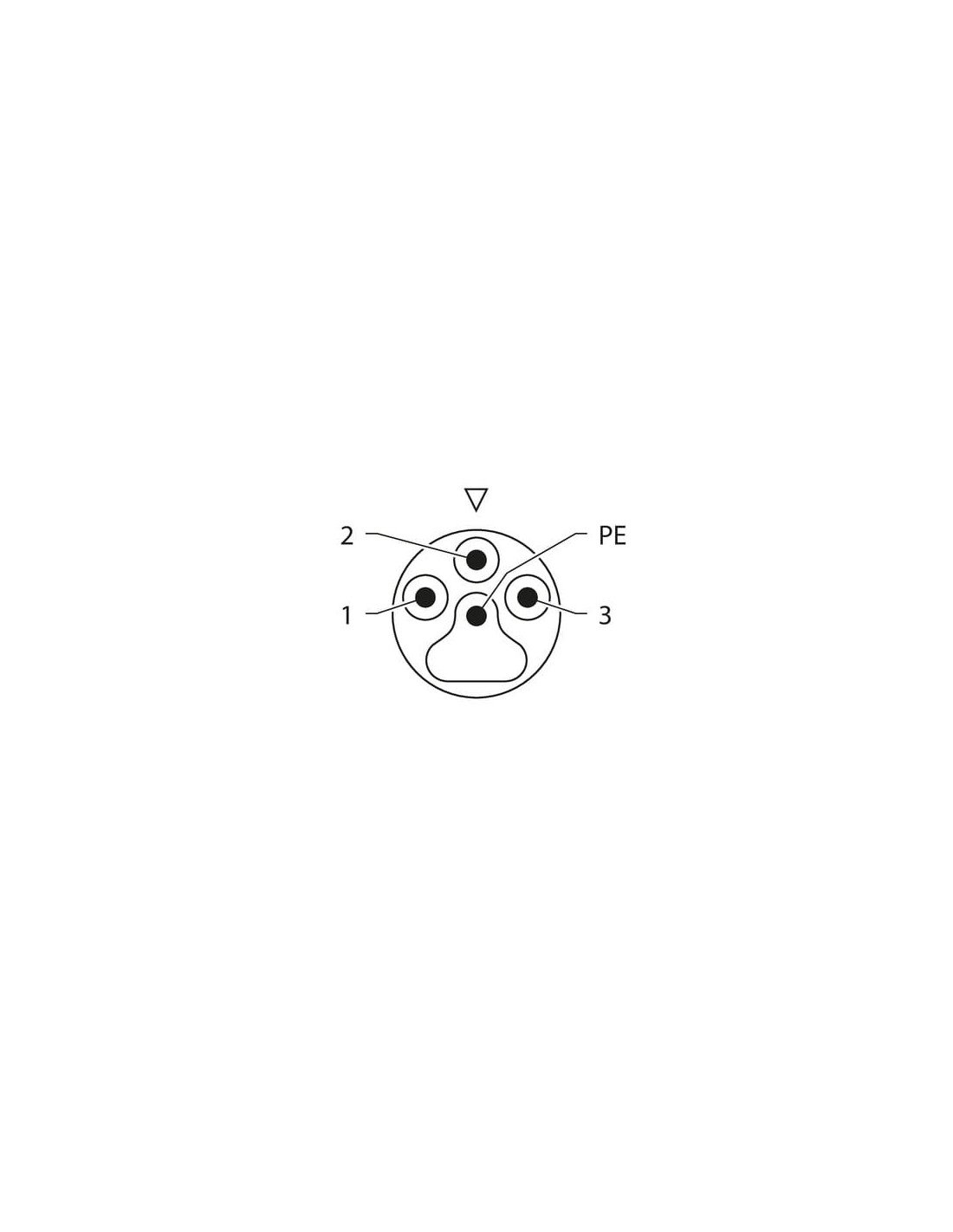

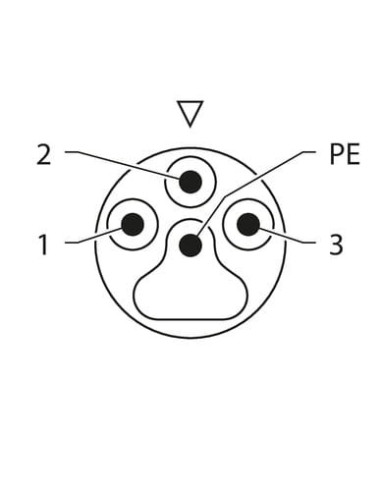

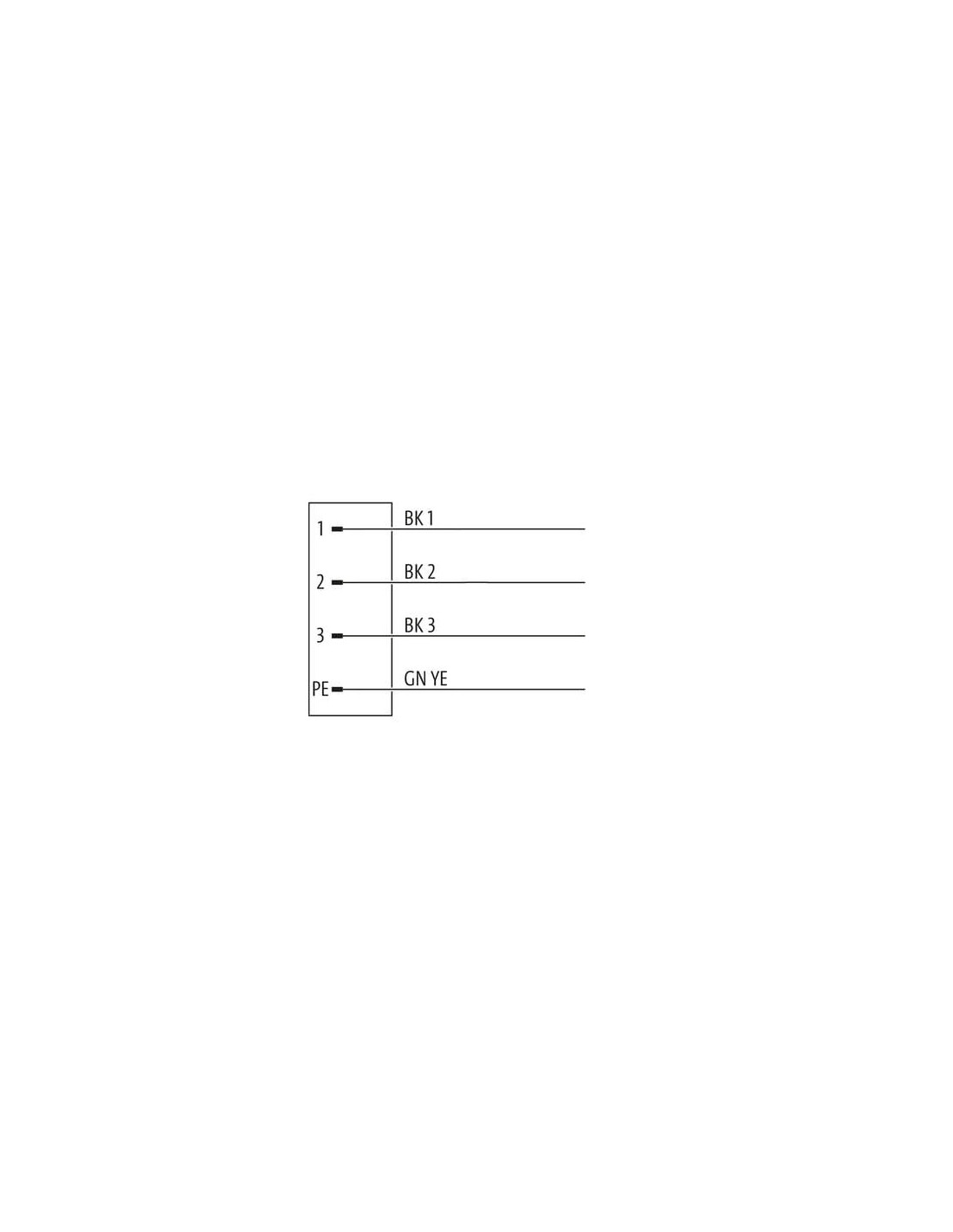

- 4 piny: 3 przewody fazowe czarne (BK1, BK2, BK3) oraz przewód ochronny zielono-żółty (GN/YE PE)
- Schemat połączenia jasno opisuje wyprowadzenia kabli, co znacząco ułatwia integrację w gotowych systemach oraz eliminuje błędy podczas podłączania.
- Kodowanie fizyczne złącza dodatkowo zabezpiecza przed nieprawidłowym podłączeniem instalacji elektrycznej.
Odporność środowiskowa i warunki pracy
Złącze MQ15 wykazuje odporność na zapylenie i zalanie, co potwierdza stopień ochrony IP65 oraz IP67 przy odpowiednim zablokowaniu. Może pracować w zakresie temperatur od -30°C do +85°C (złącze) oraz -40°C do +105°C (przewód, praca stała), dzięki czemu znajduje zastosowanie w trudnych warunkach przemysłowych.
Wskazówki montażowe oraz bezpieczeństwo eksploatacji
- Przy montażu złącza MQ15 zaleca się stosowanie odpowiednich środków chroniących przed obciążeniami mechanicznymi przewodów, m.in. użycie opasek zaciskowych.
- Przekroczenie dopuszczalnych promieni gięcia lub nadmierne siły mechaniczne mogą obniżyć klasę szczelności IP i żywotność złącza.
- Złącze nie posiada diody LED stanu, co eliminuje źródła dodatkowego poboru energii i zwiększa jego niezawodność w długotrwałym użytkowaniu.
Montaż panelowy złącza MQ15 – zastosowanie w szafach sterowniczych
Złącze panelowe MQ15 umożliwia szybki i niezawodny montaż w panelach urządzeń przemysłowych. Montaż odbywa się przy użyciu gwintu M20 x 1,5 z dokręceniem do 1,5 Nm. Dobrze zaprojektowany kształt złącza pozwala na łatwą integrację nawet w ograniczonych przestrzeniach, zapewniając jednocześnie wygodny dostęp serwisowy.
Szeroka kompatybilność, niezawodność oraz łatwość montażu sprawiają, że złącza MQ15 typu bagnetowego stanowią solidne rozwiązanie dla wielu gałęzi przemysłu, szczególnie tam, gdzie wymagana jest szybka eksploatacja, odporność na czynniki środowiskowe i bezpieczeństwo przesyłu energii.
