Gniazdo z kołnierzem
M12, 4-piny
Kodowanie D
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał styk | Stop miedzi |
| Materiał | Cynkowy odlew ciśnieniowy |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW 17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 976 |
Structure | Cable
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |

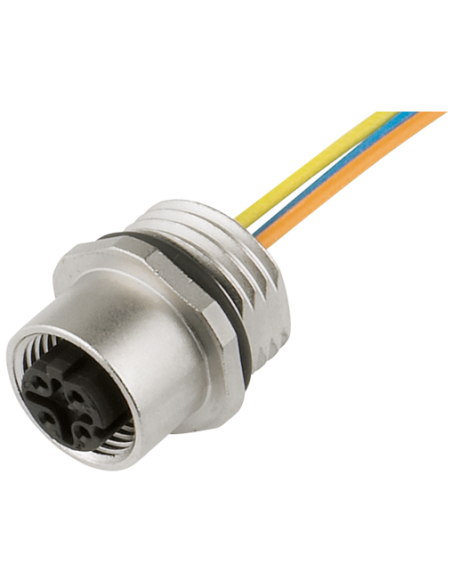

Złącze panelowe M12 żeńskie 4-polowe D-codowane EtherNet – 7000-14501-9760020
Złącze panelowe M12 zyskuje szerokie zastosowanie w nowoczesnych instalacjach przemysłowych, oferując pewne i trwałe połączenie w wymagających warunkach środowiskowych. Model o kodzie 7000-14501-9760020 to rozwiązanie dedykowane do komunikacji Ethernet w standardzie D-cod, które sprawdzi się zarówno w automatyce przemysłowej, jak i w systemach przesyłu danych wymagających najwyższego poziomu niezawodności.
Najważniejsze cechy panelowego złącza M12 do Ethernet
- Wytrzymała konstrukcja – korpus wykonany z odlewu ciśnieniowego cynkowego gwarantuje odporność na uszkodzenia mechaniczne i korozję.
- Stopień ochrony IP66K, IP67 – umożliwia bezpieczną pracę w środowiskach wilgotnych, zakurzonych oraz w obecności strumieni pod ciśnieniem.
- Obsługa transmisji EtherNet do 100 MBit/s – dedykowane do połączeń sieciowych Ethernet w automatyce przemysłowej, spełnia wymagania Cat 5, klasa D.
- 4 piny oraz kodowanie D – zapewniają odporność na błędne podłączenie i kompatybilność z urządzeniami sieciowymi.
- Solidna izolacja i przewody o oznaczeniach kolorystycznych – szybka identyfikacja i bezpieczny montaż dzięki przewodom w kolorach: biały, żółty, niebieski, pomarańczowy.
- Kabel o długości 0,2 m z izolacją PUR – wytrzymały na ścieranie i działanie substancji chemicznych.
- Wysoka odporność temperaturowa – zakres pracy od -40°C do +90°C.
Zastosowanie panelowego złącza M12 EtherNet
Złącze panelowe M12 D-cod znajduje zastosowanie w:
- urządzeniach automatyki i systemach sterowania,
- integracji maszyn i linii technologicznych,
- modułach rozdzielczych w rozdzielniach i szafach sterowniczych,
- robotyce przemysłowej,
- infrastrukturze sieci przemysłowych EtherNet/IP, Profinet itp.

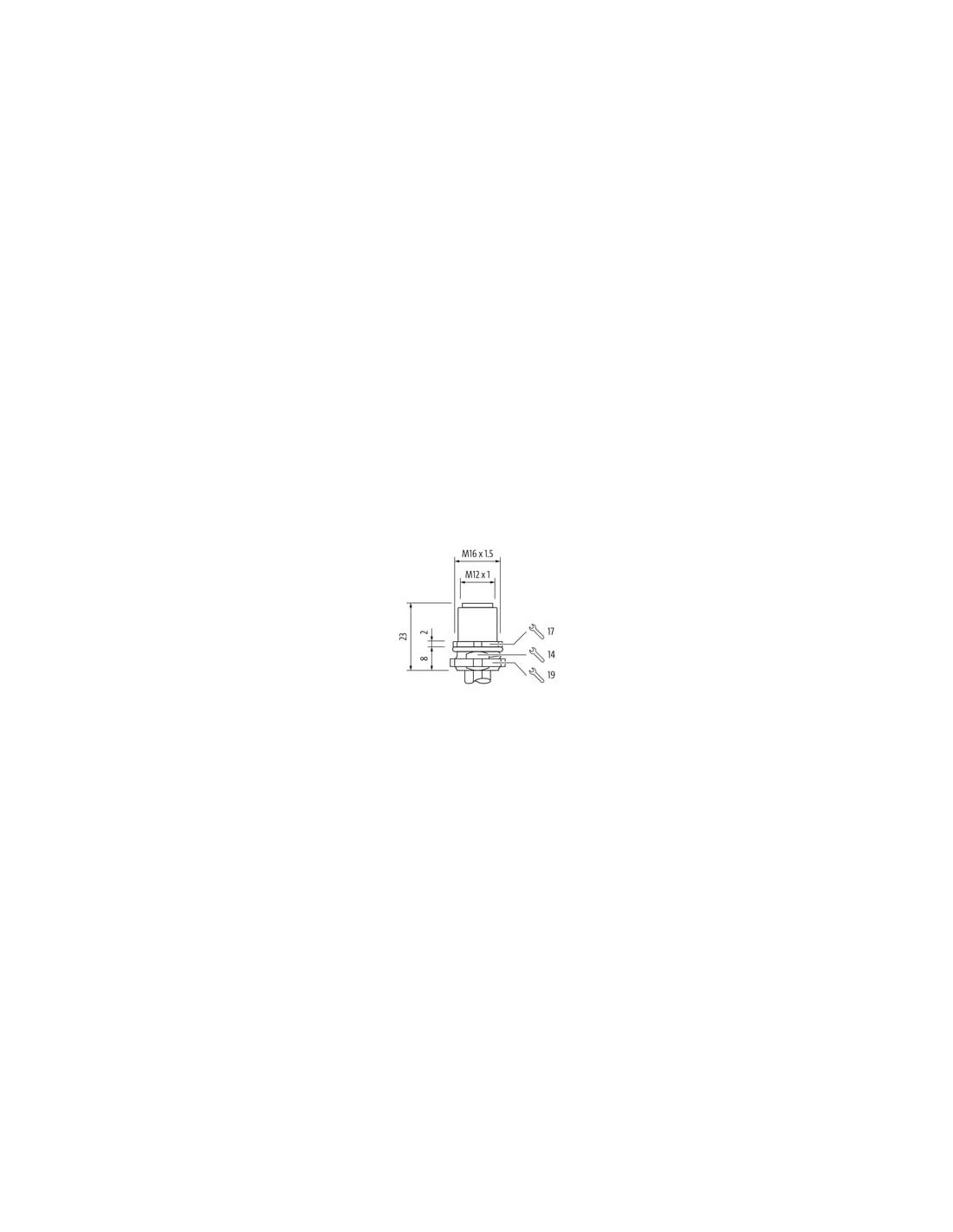

Panelowe złącze M12 montowane jest od strony frontowej, co zapewnia szczelność całego układu oraz umożliwia szybki dostęp serwisowy. Przemyślana konstrukcja pozwala na pewny montaż na panelu za pomocą gwintu M16 x 1,5 oraz przy użyciu narzędzi o rozmiarach SW14, SW17 i SW19.
Korzyści z zastosowania złącza M12 D-codowanego
Stosowanie złącza M12 gwarantuje szybki i pewny montaż, niezawodność połączeń oraz wysoką odporność na zakłócenia elektromagnetyczne typowe dla środowisk przemysłowych. Złącze przystosowane do wymagań transmisji w sieciach przemysłowych pozwala na zachowanie ciągłości przesyłu danych nawet w ekstremalnych warunkach – pył, wilgoć, wibracje, oleje. Odpowiednie oznaczenie żył oraz materiały wysokiej jakości wpływają na długą żywotność elementu.

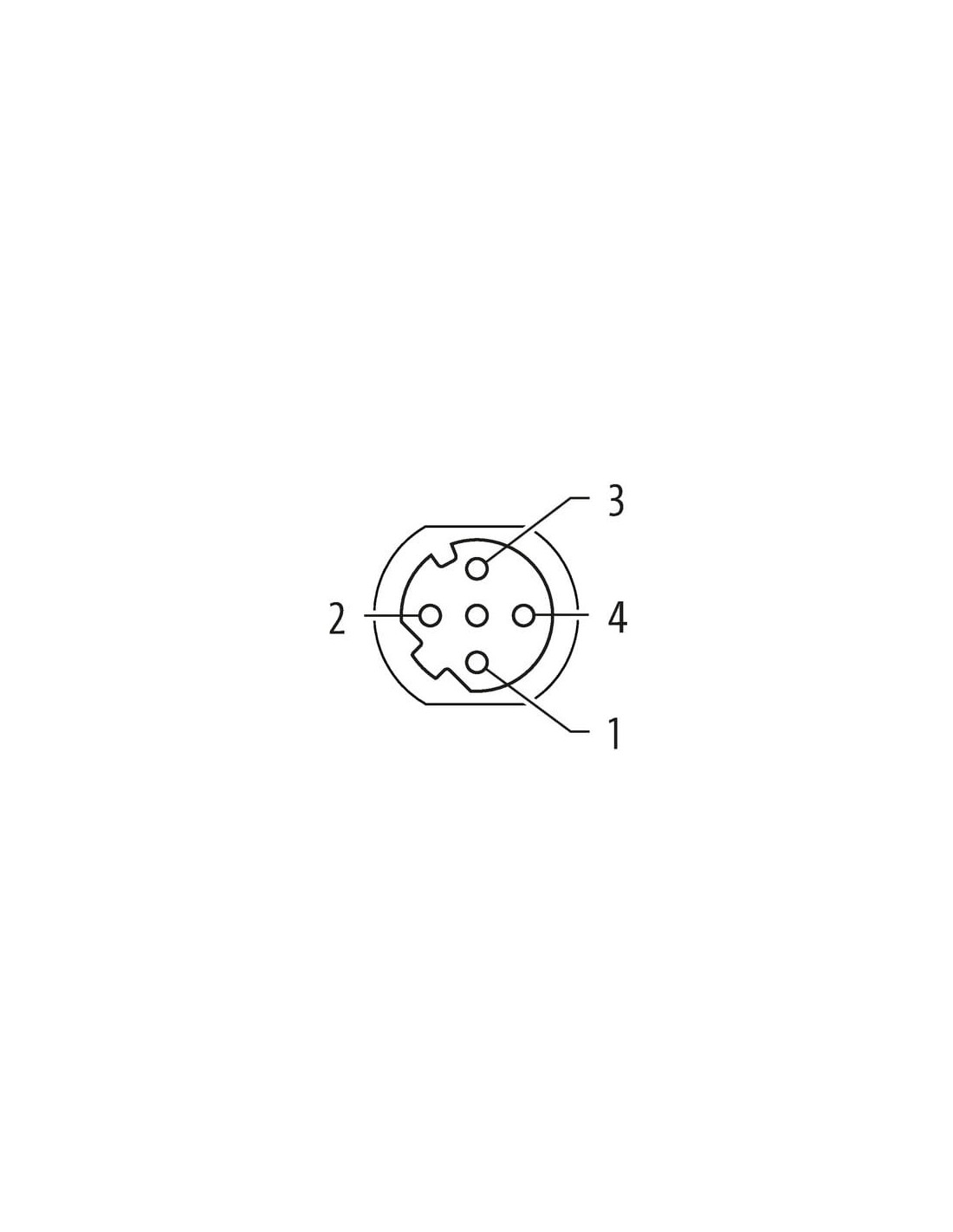

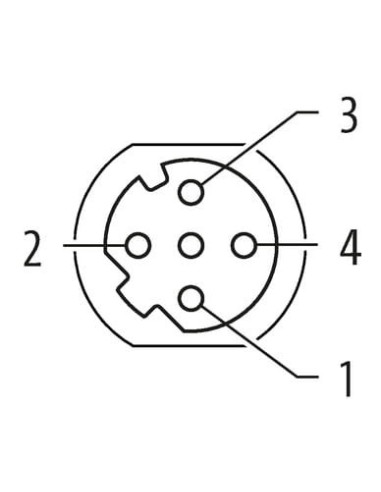

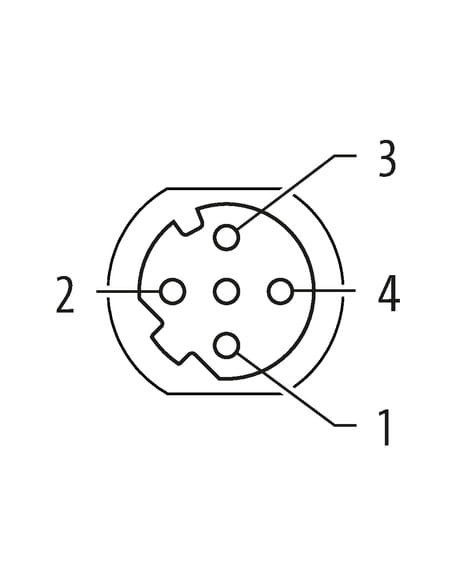

Schematy i oznaczenia – łatwy montaż
- Przejrzysty schemat podłączenia oraz kolorystyka żył ułatwiają integrację z istniejącymi instalacjami.
- Mechaniczna blokada typu Schraubgewinde zapewnia stabilność nawet przy wibracjach.
Złącze panelowe M12 żeńskie 4-polowe to standard w branży przemysłowej i automatyce, rekomendowane dla instalatorów poszukujących najwyższej niezawodności, bezpiecznego połączenia oraz łatwego montażu w warunkach przemysłowych.
