Przepust szafy rozdzielczej
Męski - żeński
M12, 8-piny
Kodowanie A
ekranowany
Stal szlachetna 1.4305 (V4A)
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

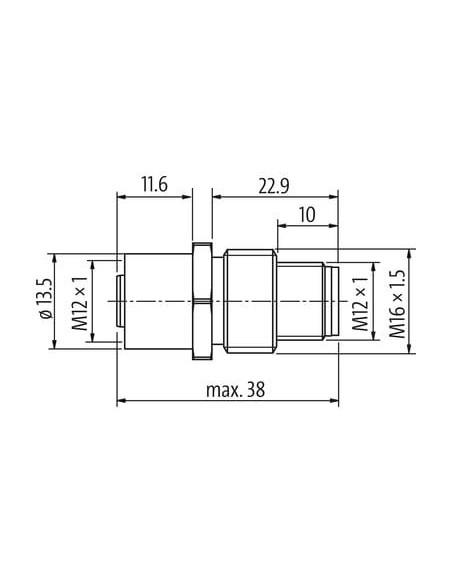

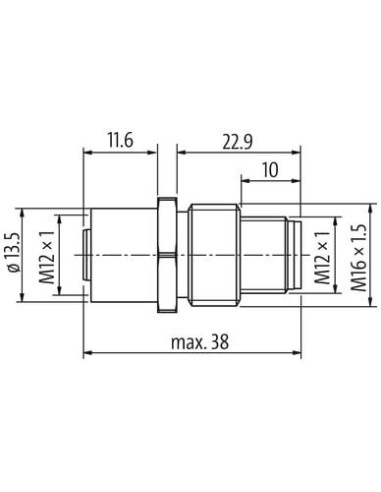

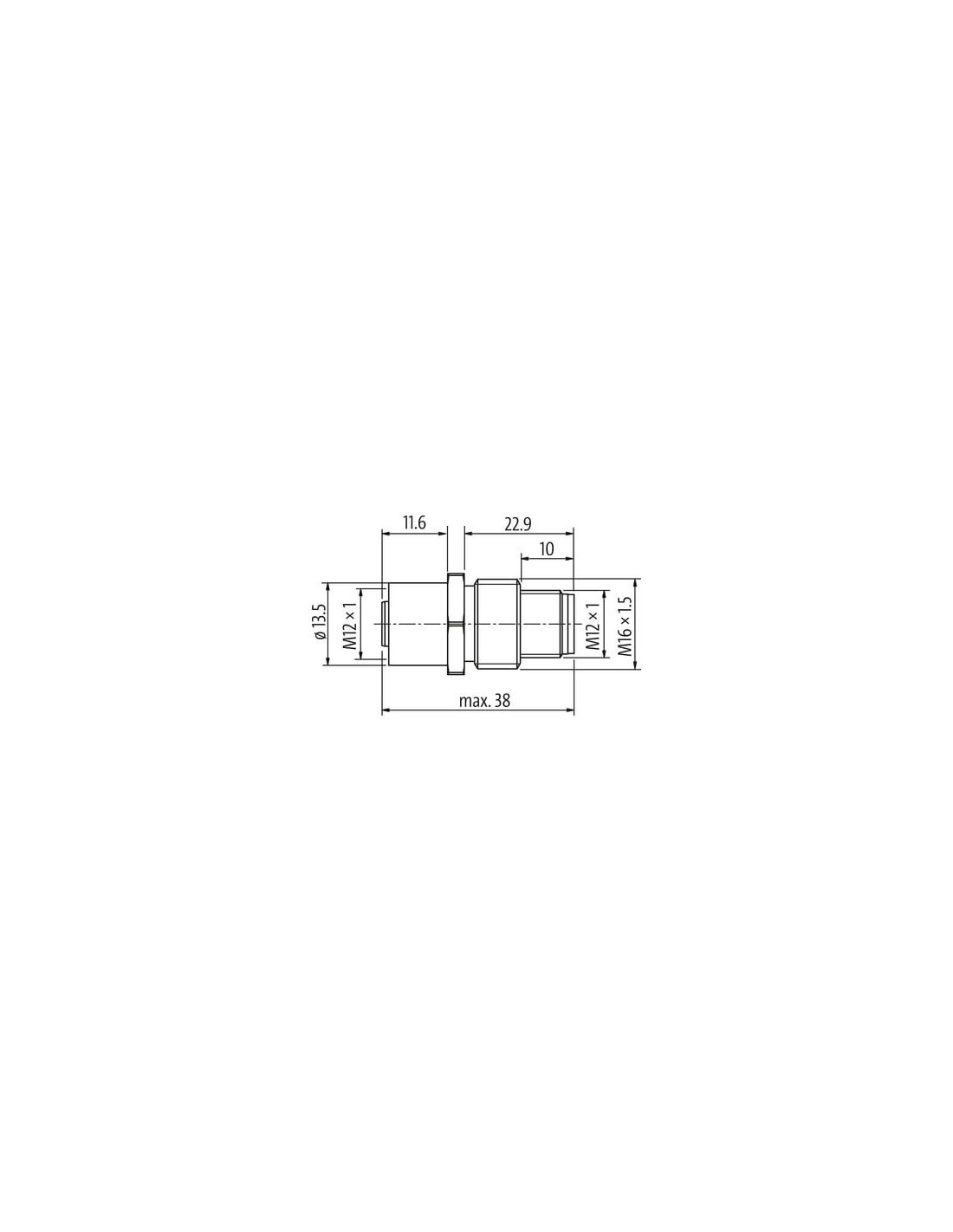

| Gwint montażowy | M16 x 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

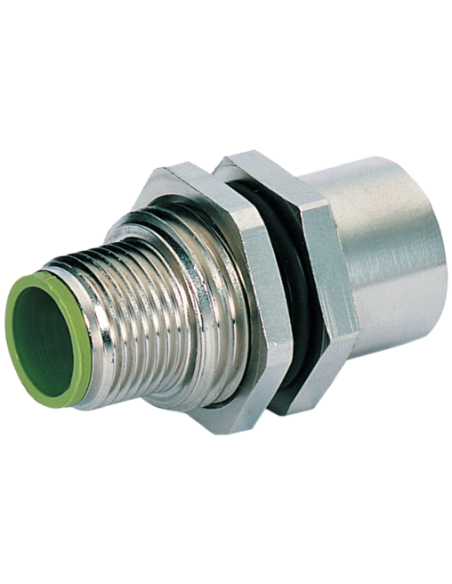

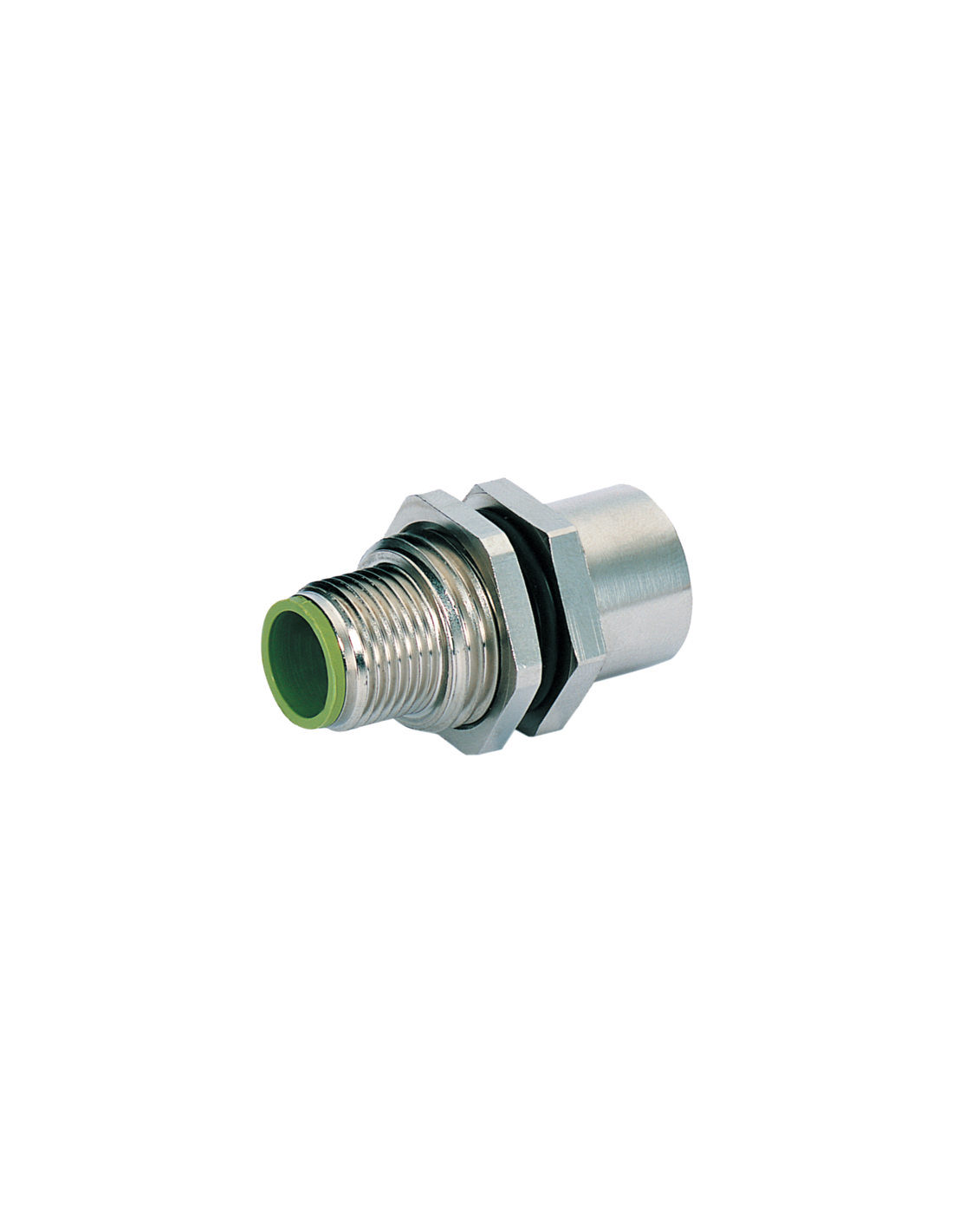

Złącze kołnierzowe M12 V2A 8-pinowe – wytrzymałość i niezawodność dla przemysłu
Złącze kołnierzowe M12 V2A 7002-48111-0000000 to wysokiej jakości przepust szafy rozdzielczej, przeznaczony do profesjonalnych zastosowań przemysłowych. Złącze posiada 8-pinowe złącze męskie-żeńskie z kodowaniem typu A, co zapewnia łatwą i bezpieczną instalację. Wysoki stopień ochrony IP67 sprawia, że produkt doskonale sprawdza się nawet w trudnych warunkach środowiskowych, chroniąc połączenia przed kurzem i wilgocią.
Zastosowanie złącza kołnierzowego M12 w automatyce i elektrotechnice
Złącze kołnierzowe M12 V2A, dzięki swojej uniwersalności i solidnej konstrukcji, znajduje zastosowanie w takich dziedzinach jak:
- Automatyka przemysłowa – komunikacja czujników i elementów wykonawczych z systemami sterowania.
- Budowa maszyn – zapewnienie niezawodnych połączeń elektrycznych między komponentami maszyn.
- Systemy bezpieczeństwa – idealne do aplikacji wymagających niezawodności transmisji sygnału.
- Szafy sterownicze – wygodne prowadzenie okablowania przez ściany obudowy, zabezpieczone przed wpływem czynników zewnętrznych.
Kluczowe zalety złącza kołnierzowego M12 V2A
Wytrzymałość: Obudowa wykonana ze stali nierdzewnej 1.4305 (V4A) gwarantuje odporność na korozję oraz długą żywotność złącza, nawet w wymagającym środowisku przemysłowym.
Bezpieczeństwo połączenia: Złącze wyposażone jest w system zabezpieczenia przeciwwstrząsowego oraz możliwość wygodnego i trwałego montażu za pomocą gwintu M16 x 1.5, co zapobiega poluzowaniu złącza podczas drgań.
Pełna kompatybilność: Łatwość w łączeniu oraz uniwersalny rozkład pinów, zgodny ze standardami przemysłowymi M12, pozwala na stosowanie w różnorodnych systemach automatyki.
Odporność środowiskowa: Wysoki stopień ochrony IP67 umożliwia eksploatację w warunkach dużej wilgotności i zapylenia, przy zachowaniu pełnej funkcjonalności połączenia.
Możliwości instalacyjne i konstrukcja złącza kołnierzowego M12
Złącze kołnierzowe jest wyposażone w 8 wyprowadzeń, które pozwalają na transfer sygnałów lub zasilania pomiędzy dwiema częściami urządzenia. Dzięki zwartym wymiarom konstrukcji, uniwersalnemu rozstawowi gwintu oraz standardowemu kodowaniu A, można bezpiecznie stosować to złącze w szerokim zakresie aplikacji.
- Prosty montaż przez ścianę urządzenia lub szafy sterowniczej
- Niewielkie wymiary do zastosowań wymagających kompaktowych rozwiązań
- Ograniczenie penetracji czynników zewnętrznych – wysoka klasa szczelności

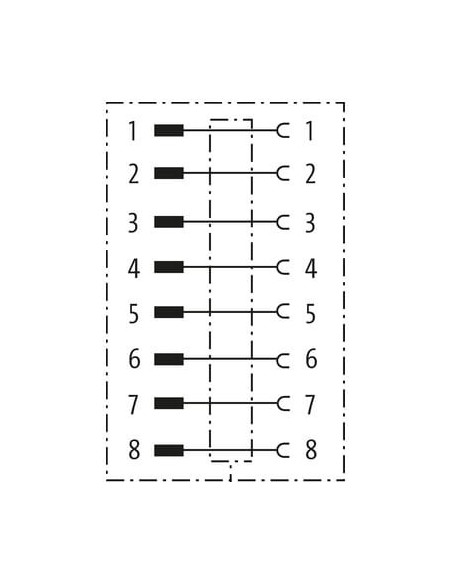

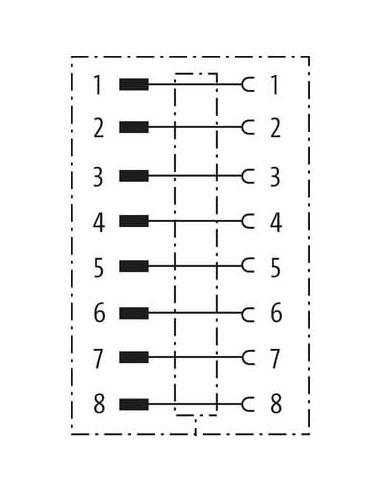

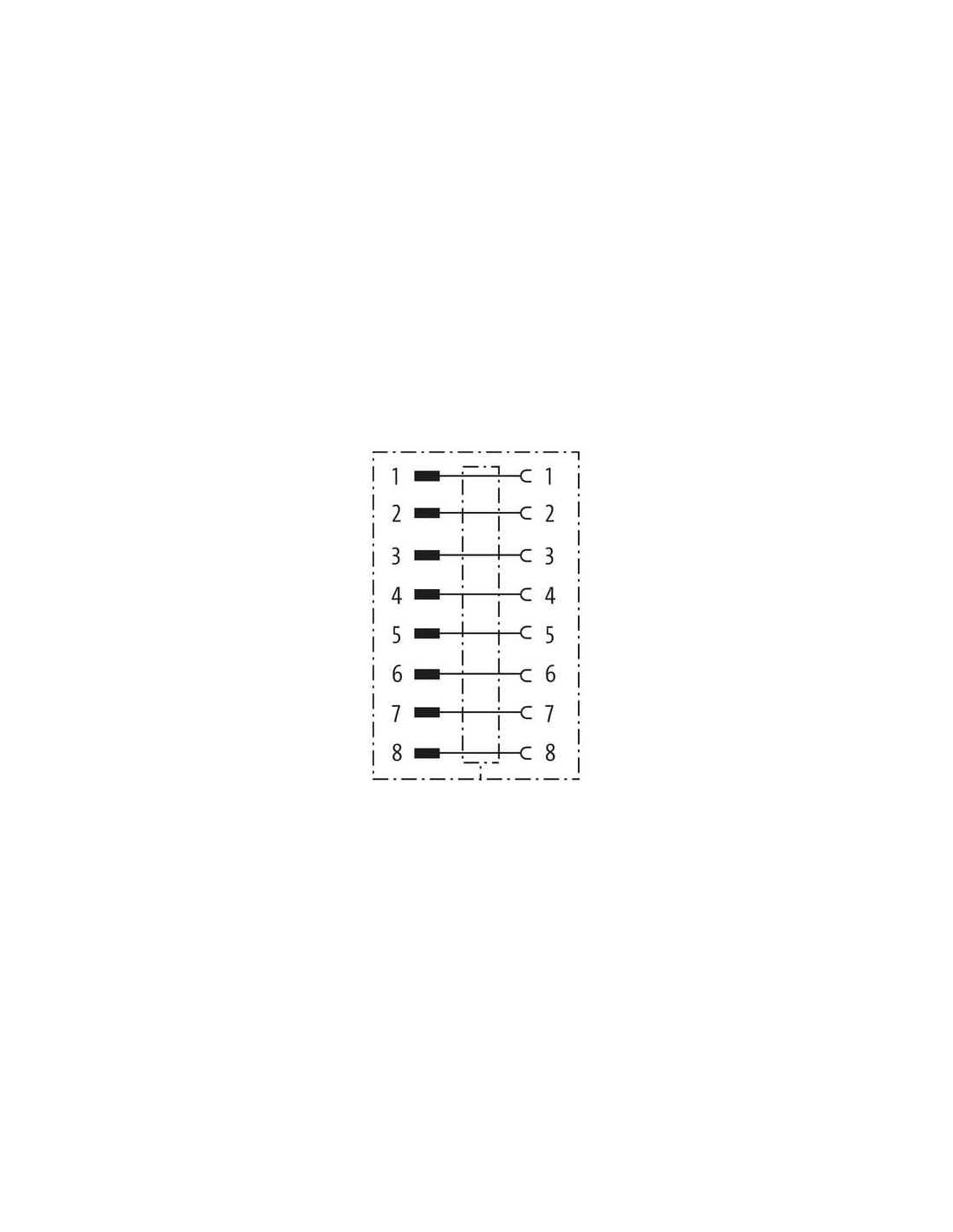

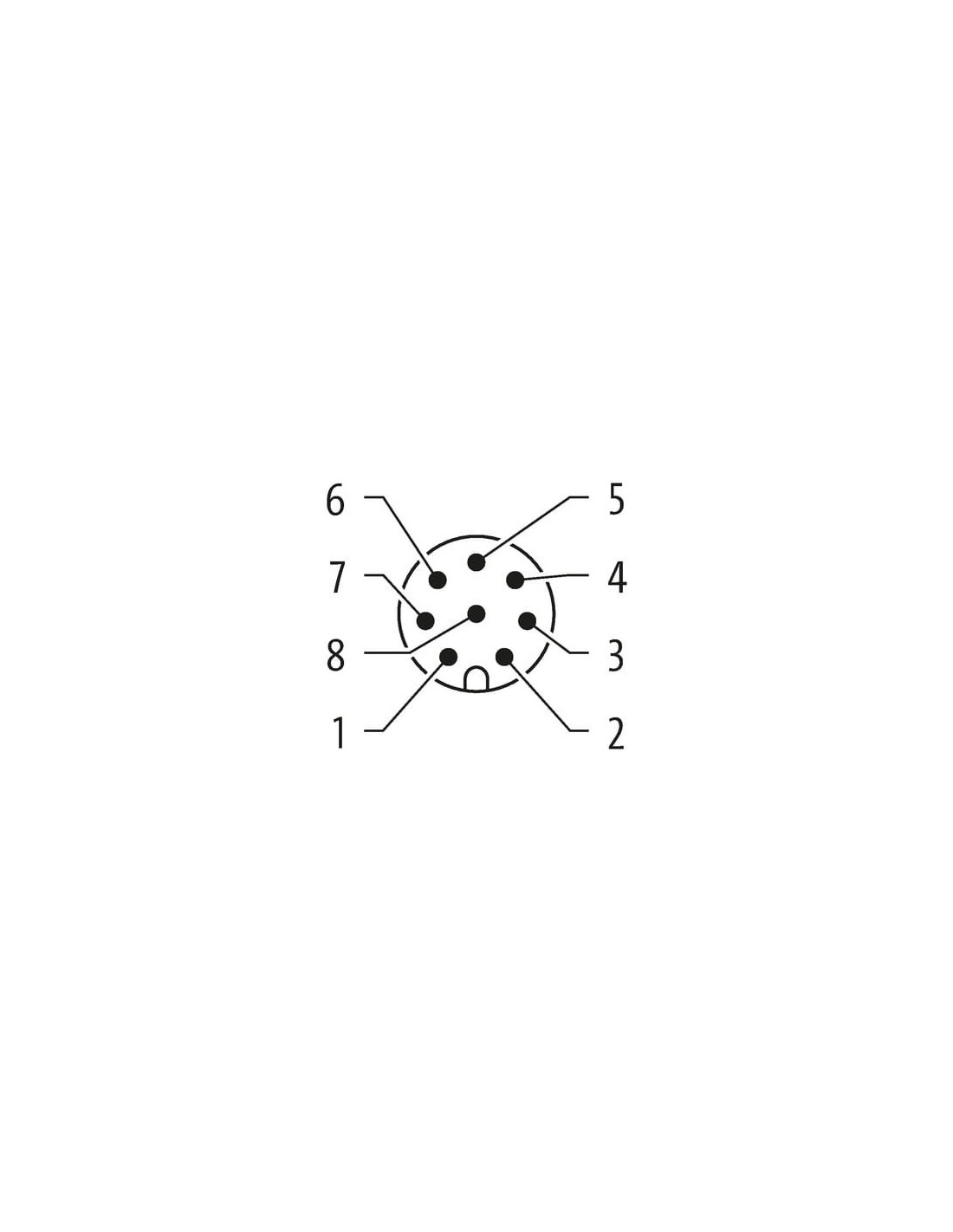

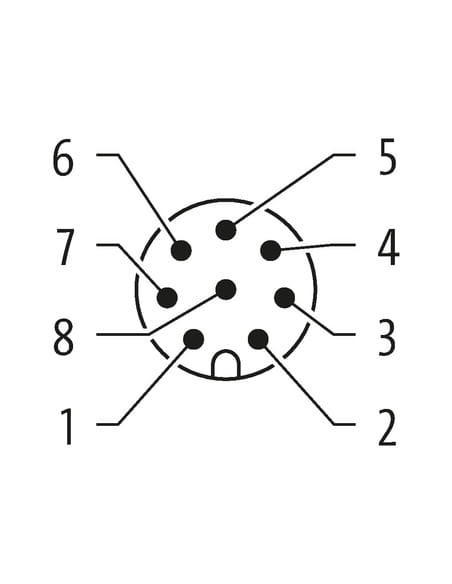

W dokumentacji produktu znajdują się szczegółowe schematy wyprowadzeń oraz oznaczenia pinów, które ułatwiają integrację w każdej aplikacji przemysłowej.
