Przepust szafy rozdzielczej
Męski - żeński
M12, 8-piny
Kodowanie A
ekranowany
| Family construction form | M12 |
| Kodowanie | A |
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

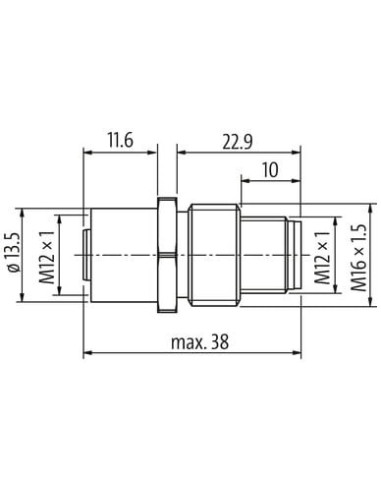

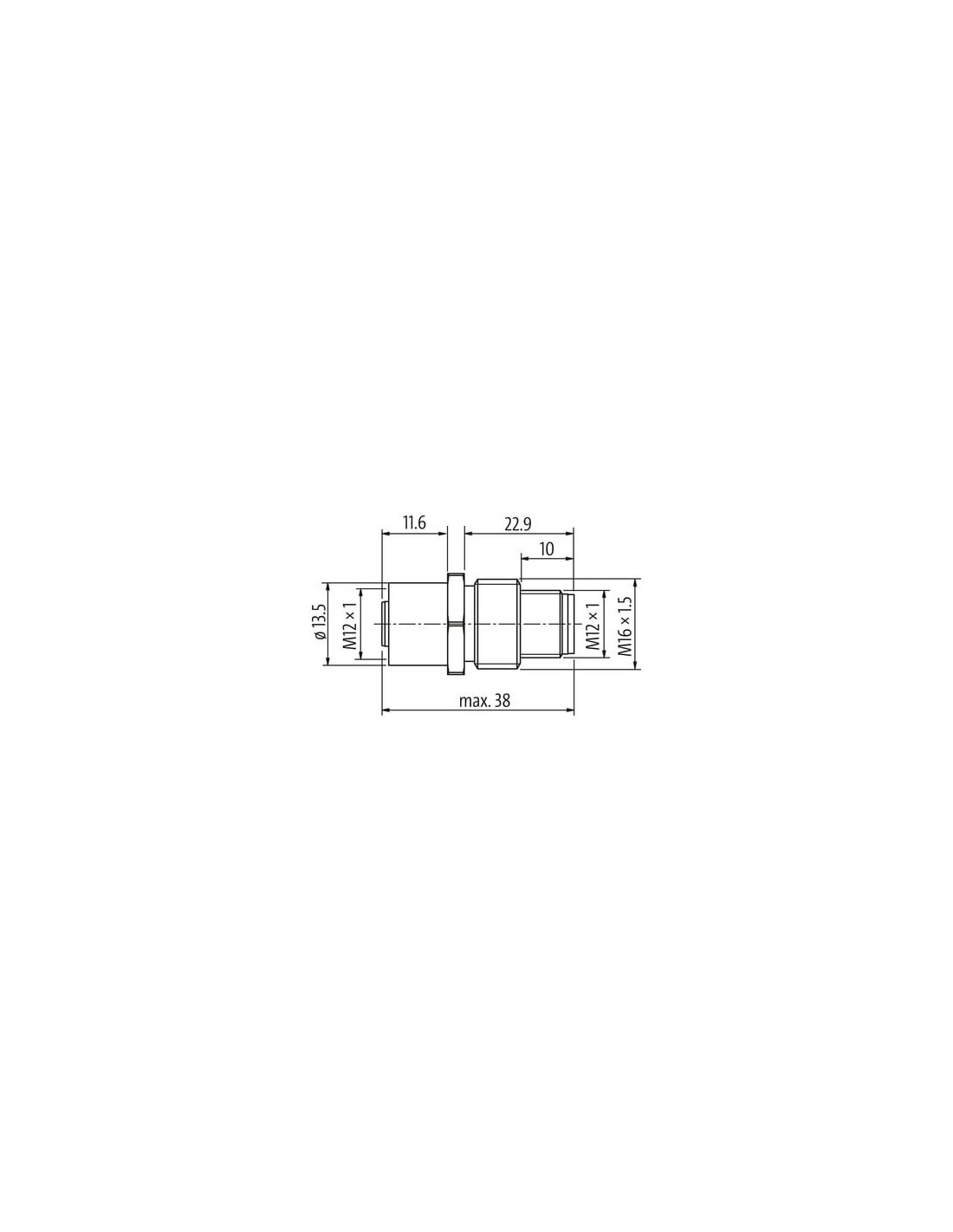

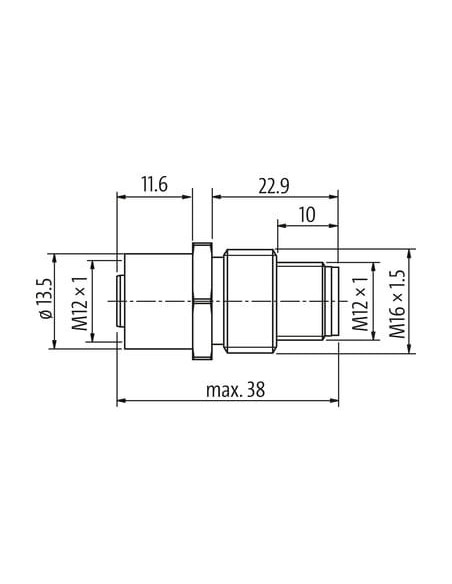

| Gwint montażowy | M16 x 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |

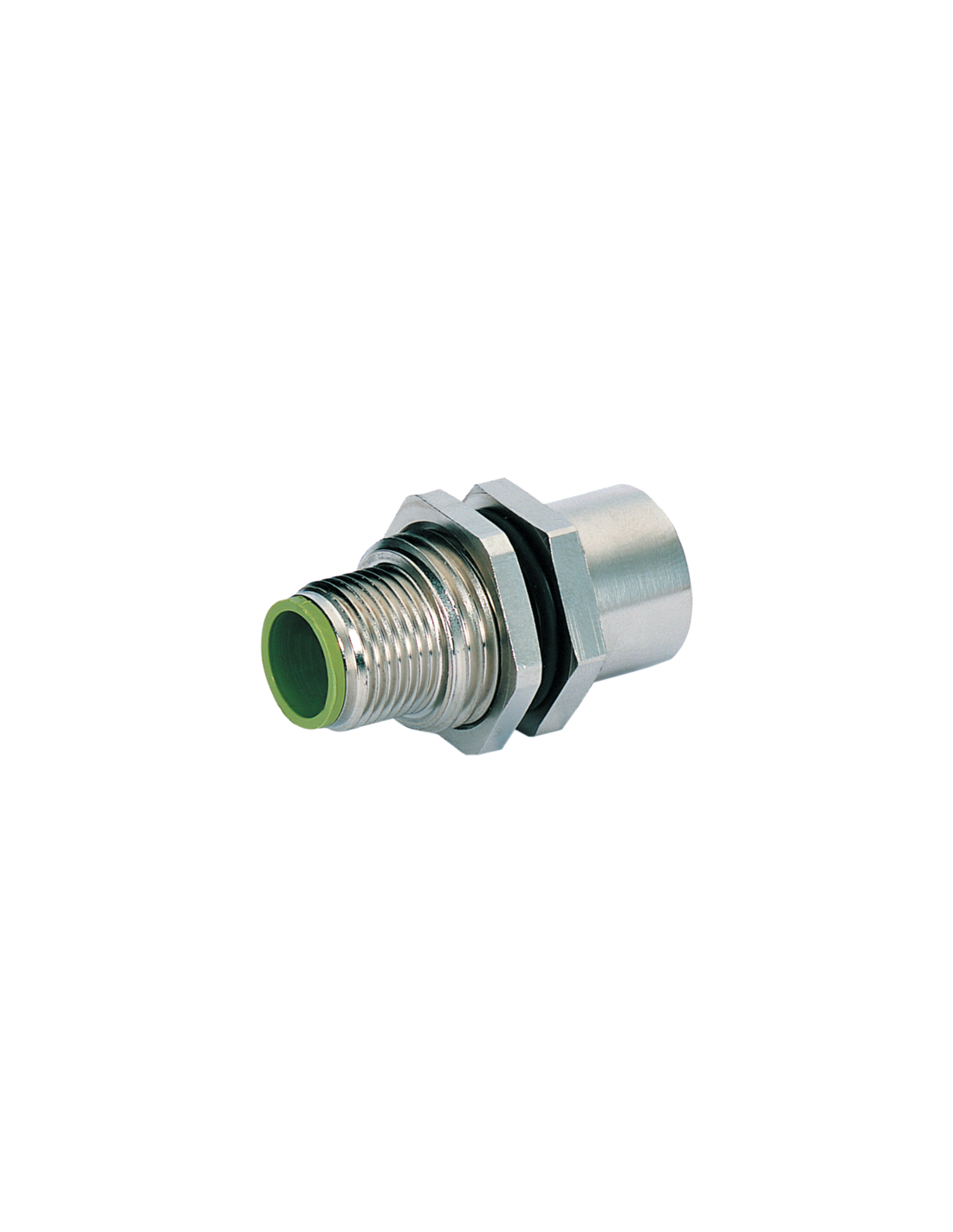

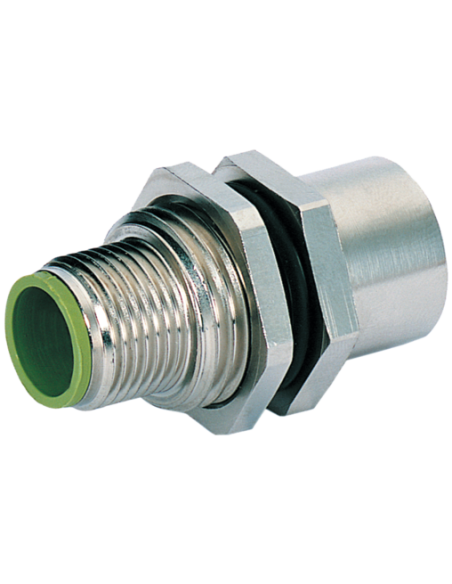

Złącze kołnierzowe M12 8-polowe – uniwersalne rozwiązanie dla szafy rozdzielczej
Złącze kołnierzowe M12, 8-polowe o kodowaniu A (kod produktu: 7000-48111-0000000) to wysokiej jakości komponent przeznaczony do przemysłowych instalacji automatyki i systemów sterowania. Ekranowana konstrukcja zapewnia doskonałą ochronę sygnałów przed zakłóceniami elektromagnetycznymi, co ma kluczowe znaczenie w aplikacjach o wysokim poziomie niezawodności.
Przeznaczenie i typowe zastosowania złącza M12 8-PIN
Przepust szafy rozdzielczej typu M12 znajduje szerokie zastosowanie w instalacjach przemysłowych, systemach sterowniczych, automatyce budynkowej, maszynach oraz w urządzeniach transportu wewnętrznego. Stanowi idealne rozwiązanie dla:
- Montażu przewodów sygnałowych i zasilających w szafach sterowniczych
- Łączy czujniki, siłowniki oraz moduły I/O
- Tworzy stabilne połączenia systemów automatyki przemysłowej i robotyki
- Zapewnia niezawodną transmisję danych i zasilania w trudnych warunkach przemysłowych
Zalety i cechy konstrukcyjne złącza kołnierzowego M12 8P
Solidna, niklowana obudowa z mosiądzu gwarantuje odporność na korozję i uszkodzenia mechaniczne, a montaż przy użyciu gwintu M16 x 1,5 umożliwia szybkie oraz bezpieczne osadzenie w panelu szafy. Złącze umożliwia podłączenie nawet 8 sygnałów jednocześnie, dzięki czemu doskonale sprawdza się w aplikacjach wymagających niezawodności transmisji wielokanałowej.
- Wysoki stopień ochrony: IP65, IP67, NEMA 3/4/6P – idealne do pracy w wymagających warunkach środowiskowych
- Wytrzymałość temperaturowa w zakresie od -25°C do 85°C
- Odporność na wstrząsy oraz wysokie zabezpieczenie mechaniczne połączenia
Bezpieczeństwo i wytrzymałość w pracy
Konstrukcja złącza zapewnia wyjątkową szczelność dzięki odpowiedniej kombinacji uszczelek i nakrętek, co chroni połączenia elektryczne przed kurzem, wilgocią i wodą. Złącze jest zgodne z UL 50E, co zwiększa bezpieczeństwo i gwarantuje użytkowanie zgodne z międzynarodowymi standardami.
Parametry instalacyjne i kompatybilność
Montaż złącza odbywa się poprzez włożenie oraz przykręcenie, zapewniając szybki i łatwy sposób instalacji zarówno od strony wewnętrznej, jak i zewnętrznej szafy sterowniczej. Kodowanie A oraz standard M12 gwarantują kompatybilność z szeroką gamą przewodów i urządzeń automatyki dostępnych na rynku.

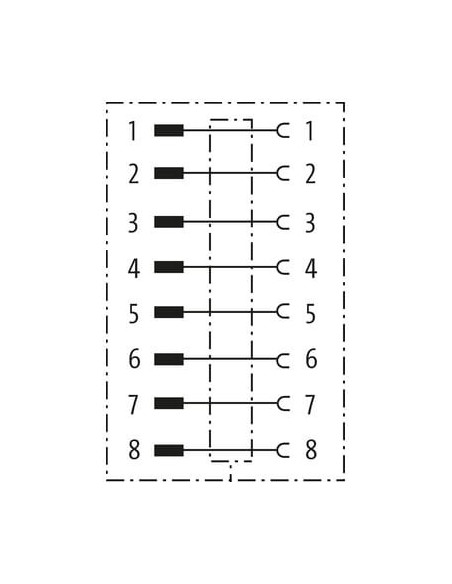

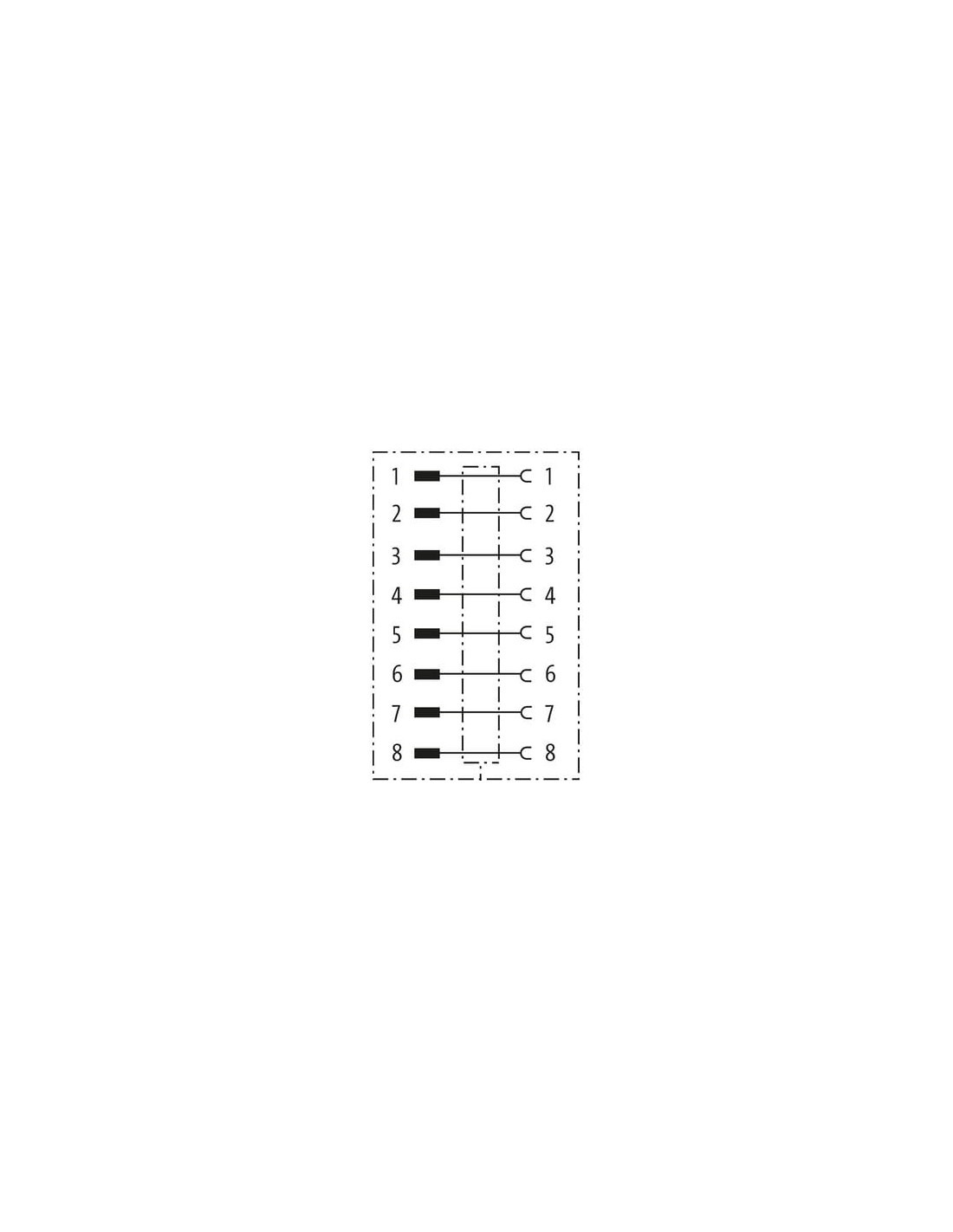

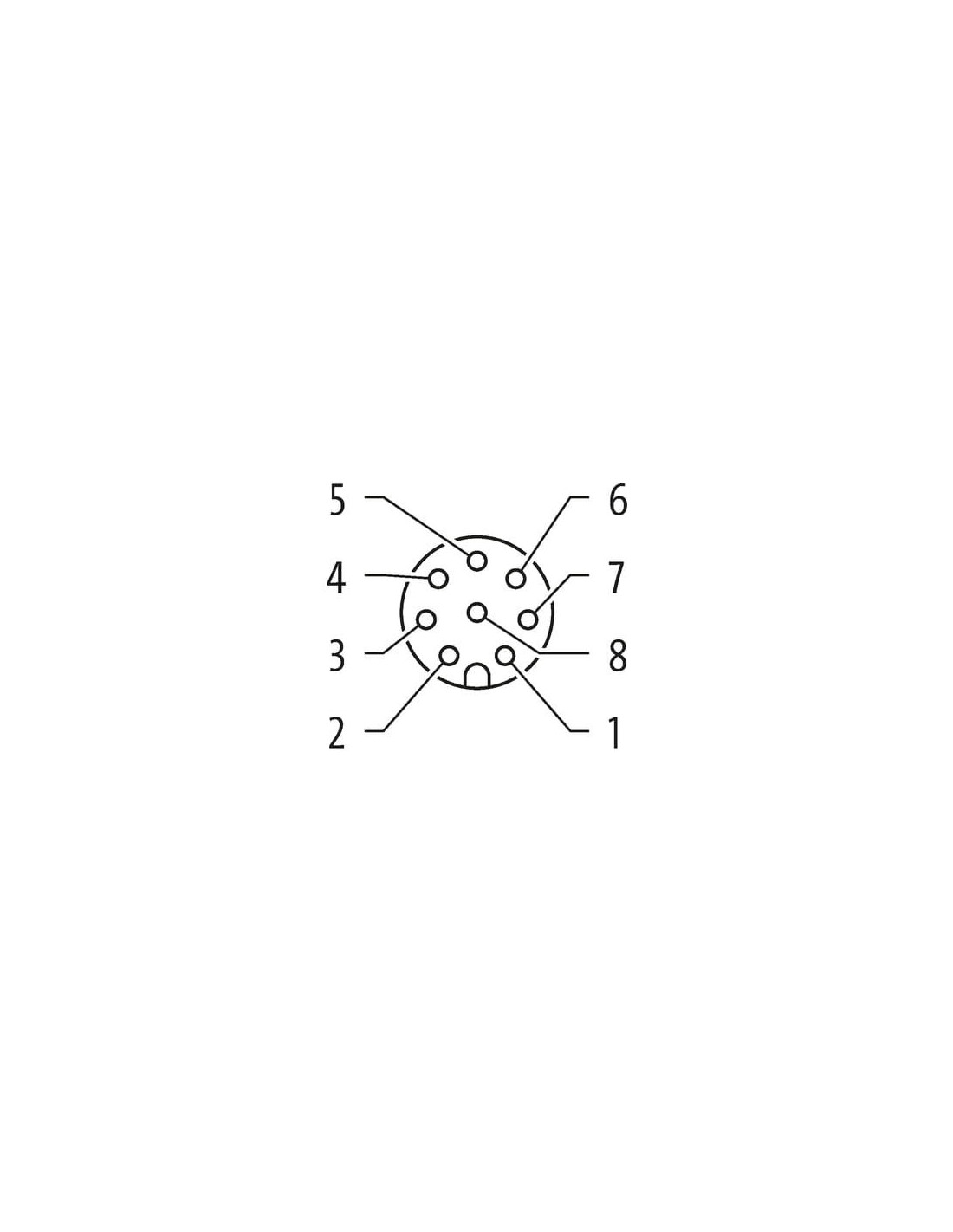

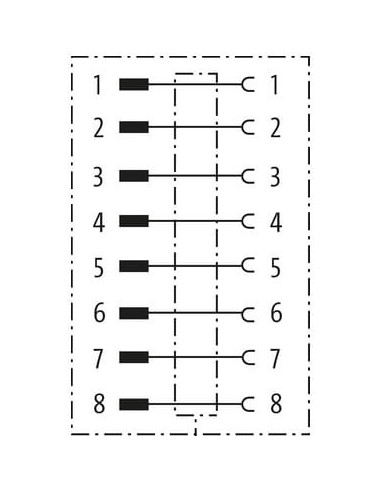

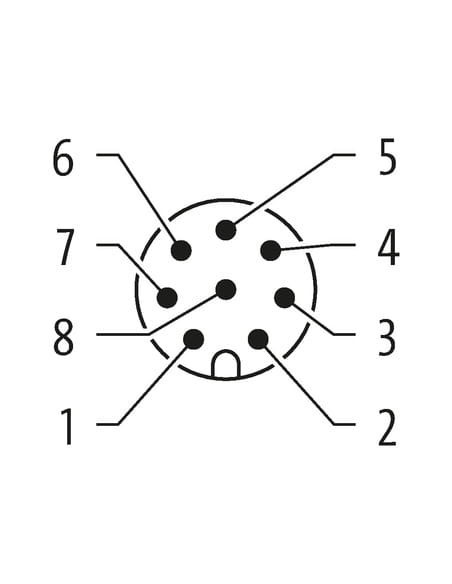

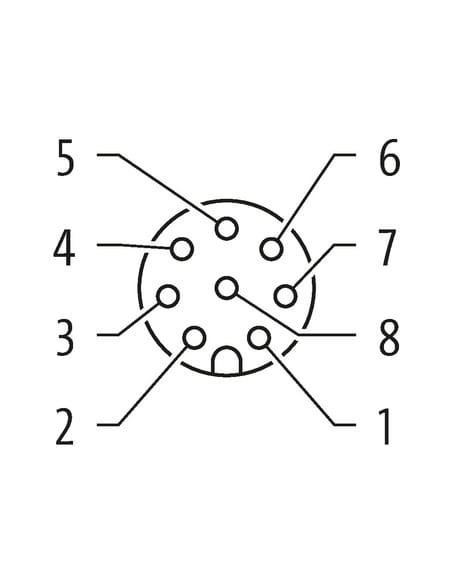

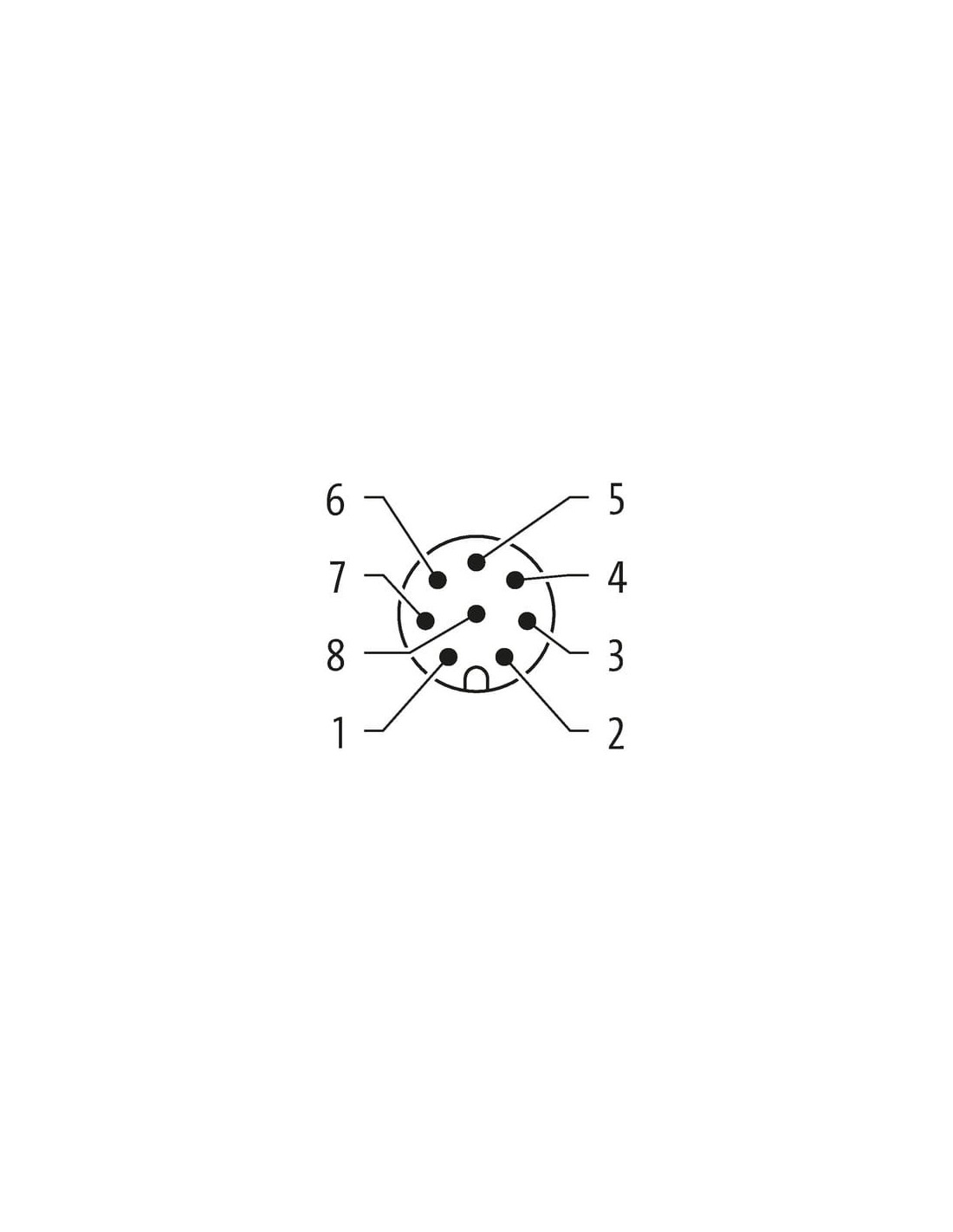

- Schemat pinów: 8 styków, przejście męski-żeński
- Prąd roboczy do 2A na styk oraz napięcie do 30V AC/DC
- Przejrzysta i łatwa identyfikacja wyprowadzeń
Złącze kołnierzowe M12, 8-polowe z ekranowaniem to niezawodny element wyposażenia szaf rozdzielczych, który zapewnia stabilność połączeń elektrycznych, długą żywotność oraz bezpieczeństwo pracy w środowisku przemysłowym.
