Wtyk z kołnierzem
M12, 5-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Cynkowy odlew ciśnieniowy |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, szary |
General data | Cable
| Identyfikacja przewodu | 972 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze panelowe M12 męskie A-code 5-pin z kablem i nakrętką – trwałe rozwiązanie do automatyki i przemysłu
Złącze panelowe M12 męskie (A-coding, 5-pinowe, kod produktu 7000-13522-9720050) to wytrzymały i precyzyjny komponent przeznaczony do zastosowań w przemyśle, automatyce oraz instalacjach wymagających niezawodnych połączeń elektrycznych. Dzięki kompaktowej budowie oraz wysokim standardom wykonania, produkt sprawdza się w trudnych warunkach środowiskowych oraz wszędzie tam, gdzie kluczowe jest pewne i szybkie podłączenie przewodów sygnałowych lub zasilających.
Złącze M12 do panelu – charakterystyka i zalety
Złącze M12 panelowe umożliwia szybki montaż w panelu, pulpicie lub obudowie urządzenia, zachowując jednocześnie wysoki stopień ochrony IP67. Zapewnia odporność na pył oraz krótkotrwałe zanurzenie w wodzie.
- Wersja męska, 5-pinowa, standard A-coding – zgodność ze standardem DIN EN 61076-2-101
- Solidna nakrętka mocująca M16 x 1,5 – szybkie i pewne mocowanie w panelu
- Pozłacane styki – doskonałe przewodnictwo, niska podatność na utlenianie
- Odporna obudowa z cynkowego odlewu ciśnieniowego, powłoka niklowana
- W komplecie przewód o długości 0,5 m o podwyższonej wytrzymałości (PUR, skrętka miedziana ocynowana)
- Temperatura pracy: od -25 °C do 85 °C (stały montaż kabla: -40 °C do 90 °C)
- Wytrzymałość na drgania oraz zabezpieczenie przed poluzowaniem – stabilność połączenia w warunkach przemysłowych
Zastosowania panelowego złącza M12 męskiego z przewodem
Złącze panelowe M12 znajduje zastosowanie w szerokim zakresie aplikacji:
- Integracja w maszynach i urządzeniach przemysłowych (czujniki, siłowniki, systemy sterowania)
- Automatyka i robotyka – szybkie podłączenia oraz wymiana modułów
- Przemysł motoryzacyjny, spożywczy, montażowy oraz procesy produkcyjne wymagające wysokiego stopnia szczelności i odporności
- Systemy bezpieczeństwa, monitoring oraz instalacje narażone na trudne warunki środowiskowe
Budowa i sposób montażu – wygoda oraz bezpieczeństwo podłączenia M12

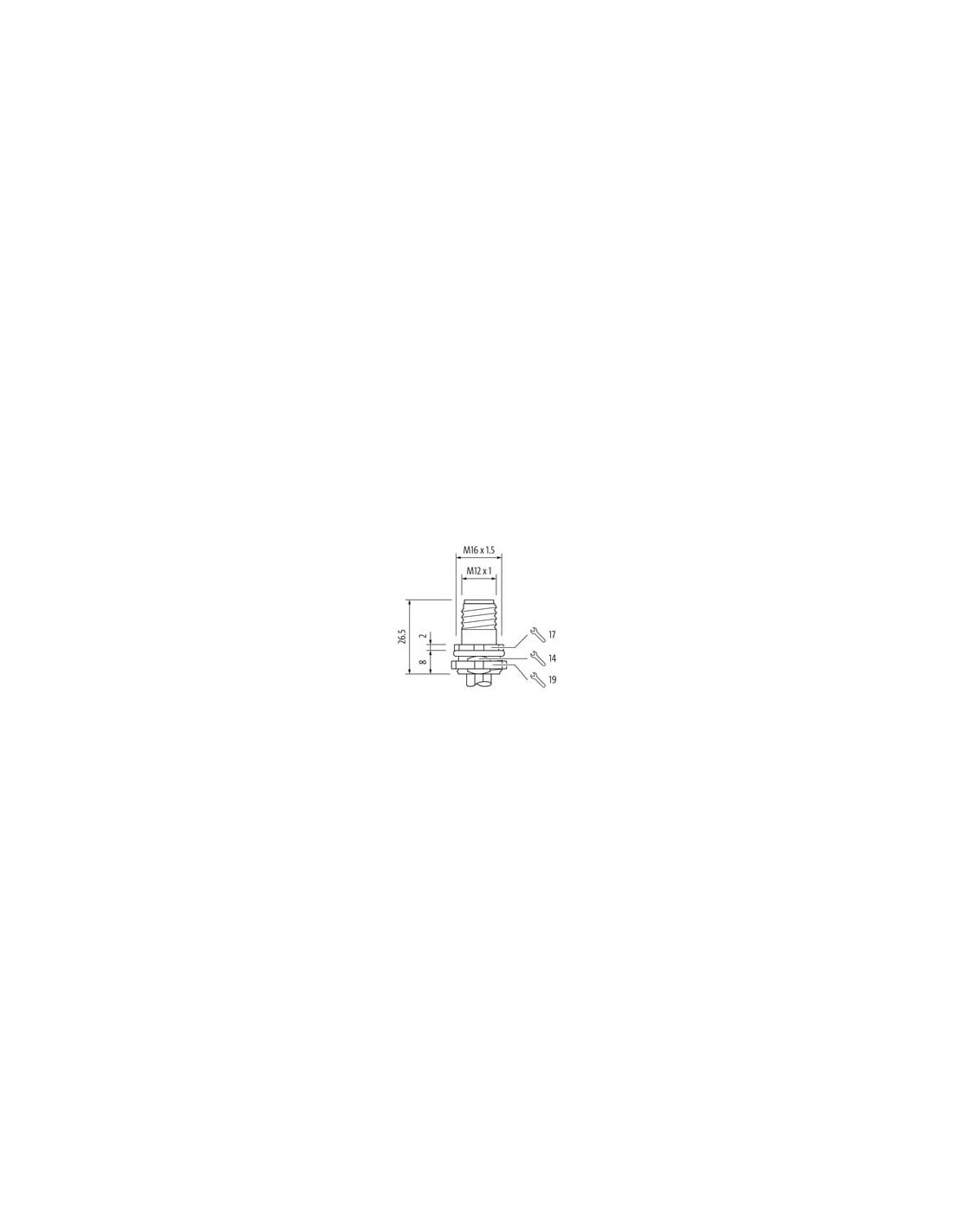

Złącze przystosowane jest do montażu na przednim panelu, dzięki zastosowaniu gwintu M16 x 1,5 oraz nakrętki mocującej z uszczelką. Standardowa średnica gwintu M12 x 1 pozwala na uniwersalne podłączenie szerokiej gamy wtyków.

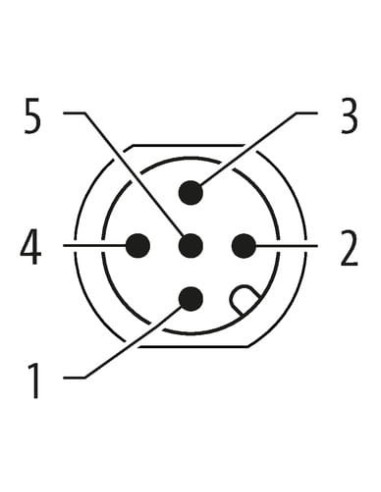

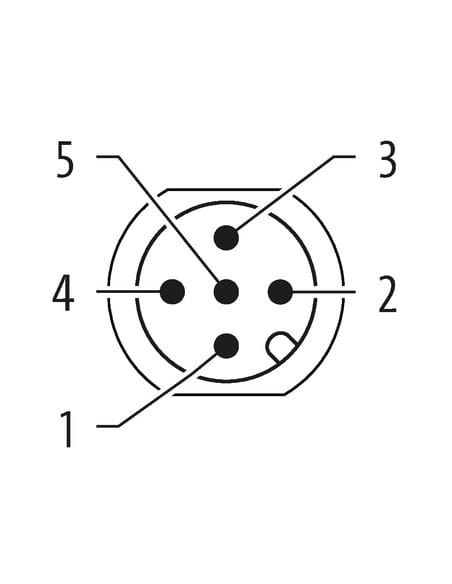

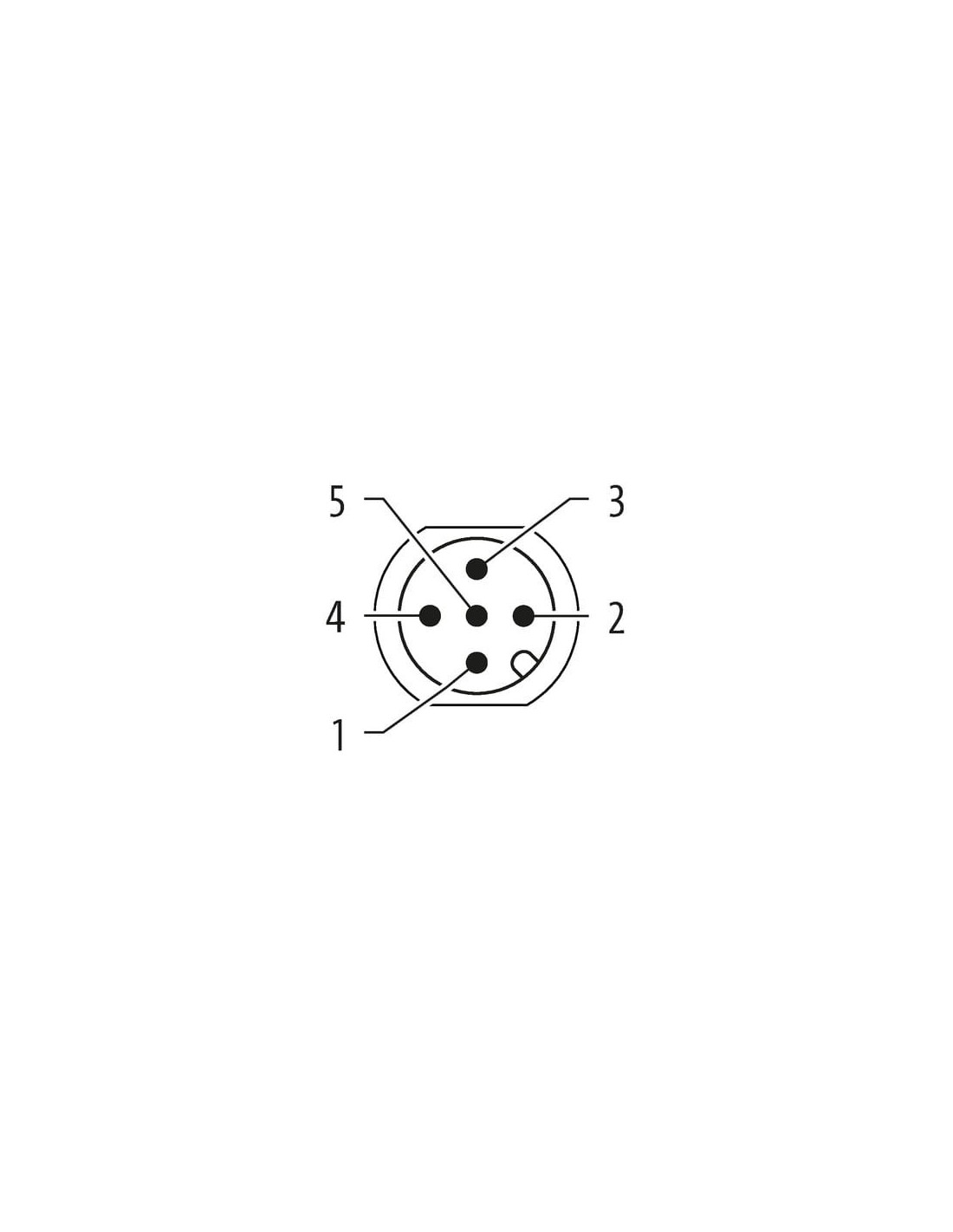

Kolorystyka przewodów odpowiada standardom połączeń: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY) – zgodność z kodowaniem PIN przewidzianym dla układów automatyki.
Odporność na czynniki chemiczne i mechaniczne – przewód PUR
Izolacja przewodu wykonana z wytrzymałego PUR zapewnia wysoką odporność na oleje, chemikalia oraz ścieranie. Kabel spełnia wymagania norm UL i IEC dotyczących trudnopalności i odporności na różnorodne środowisko pracy, co przekłada się na długi czas eksploatacji.
Bezpieczeństwo i zgodność z normami
- Ochrona przed pyłem i wodą – IP67 gwarantuje bezpieczeństwo w trudnych warunkach
- Spełnienie norm UL 50E, NEMA 3, 4, 6P
- Zabezpieczenie przed przepięciami do 1,5 kV
Złącze panelowe M12 męskie z kablem (A-coding, 5P, 7000-13522-9720050) to uniwersalne rozwiązanie, szczególnie zalecane dla profesjonalistów wymagających niezawodności, łatwego montażu oraz bezpieczeństwa instalacji elektrycznych w przemyśle.
