Zasilanie
Gniazdo z kołnierzem
M12, 4-piny
Kodowanie T
Montaż na przednim panelu
z podłączoną skrętką
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | T |
| Materiał styk | Stop miedzi |

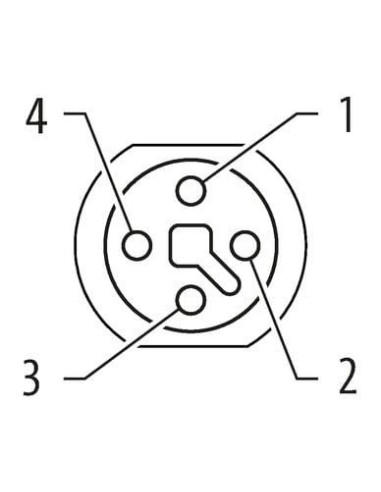

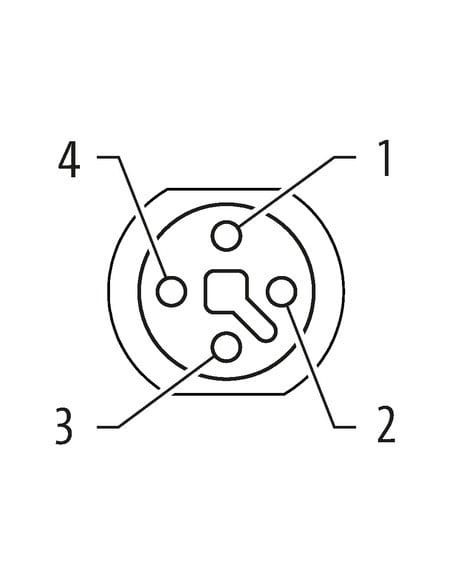

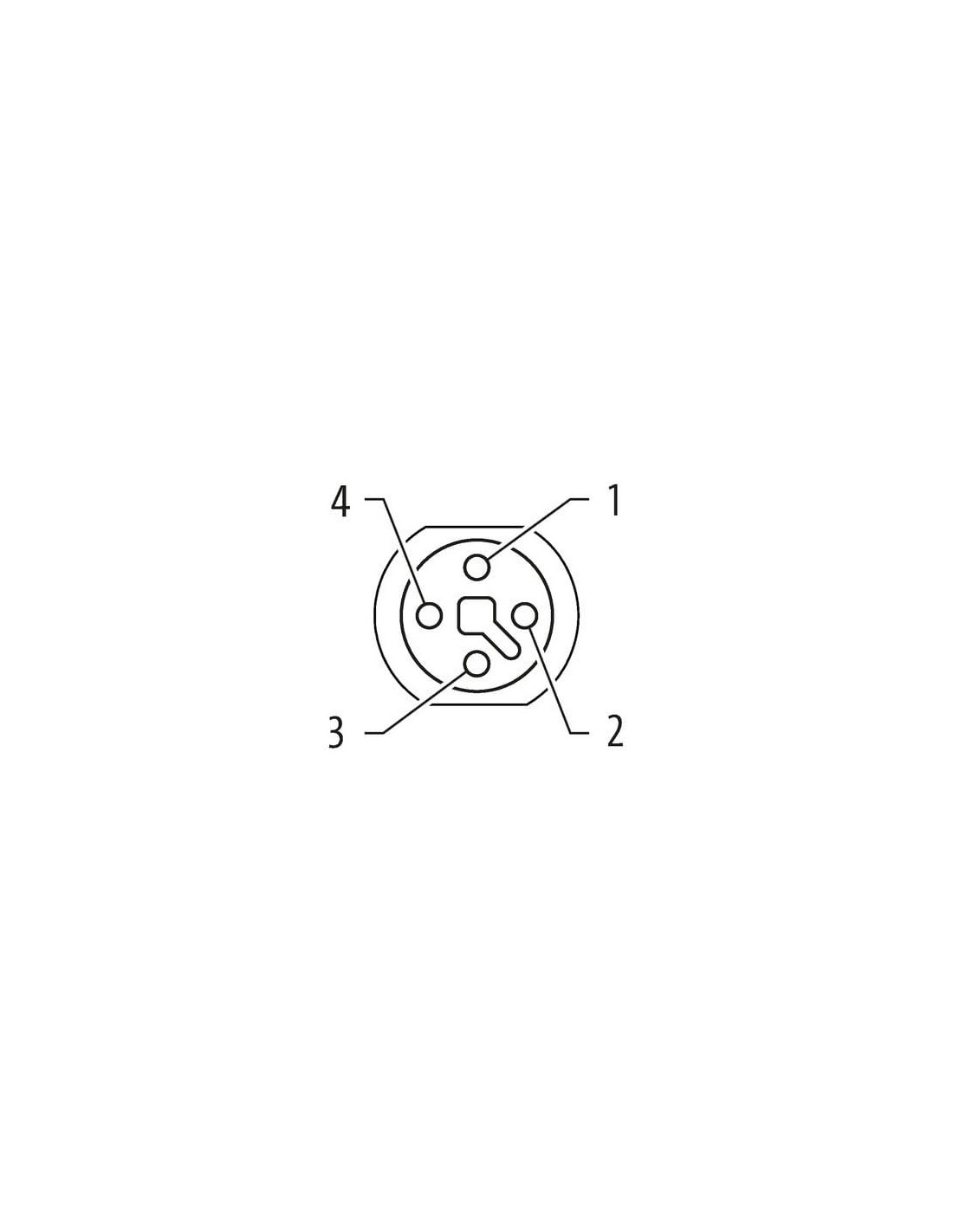

| Liczba biegunów | 4 |
| Rozwartość klucza | SW17 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |

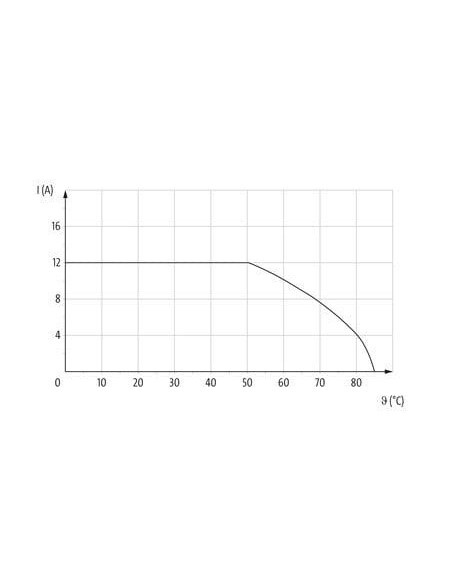

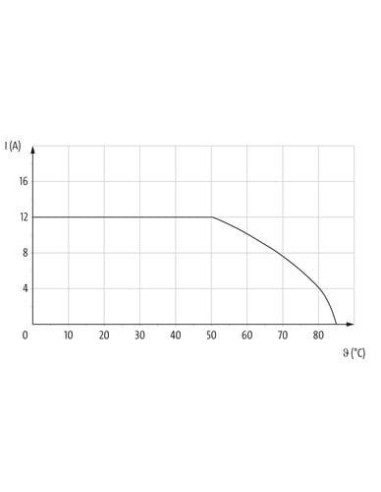

| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

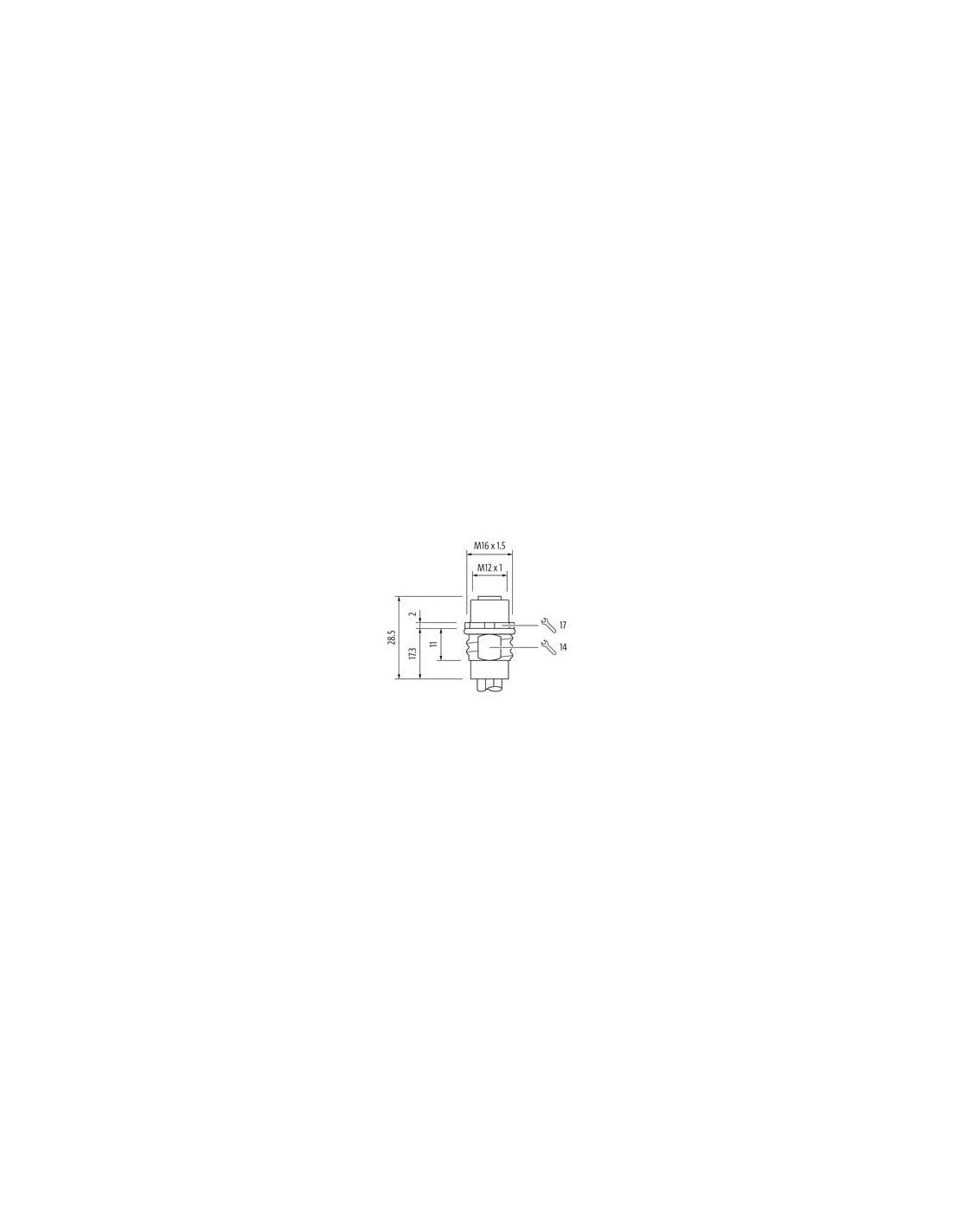

| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | Mosiądz |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 944 |
Structure | Cable
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 93,5 g/m |
| Material wire insulation | PUR |
| Amount wires | 4 |
| Outer diameter insulation | 2,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Resistances wire insulation | odporne na hydrolizę, odporne na drobnoustroje |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,25 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 900 V |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3,31 kV @ 60 s |
| Rezystancja izolacji | 20 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |

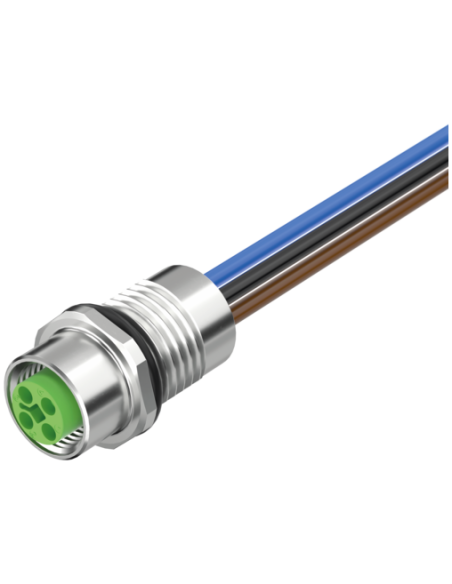

Złącze żeńskie z kołnierzem M12 7000-P7291-9440100 – profesjonalne połączenia do zasilania
Złącze żeńskie M12 z kołnierzem o numerze katalogowym 7000-P7291-9440100 to wysokiej jakości komponent przeznaczony do niezawodnych połączeń elektrycznych w środowiskach przemysłowych. Dzięki solidnej konstrukcji, dedykowanej do wymagających aplikacji, zapewnia trwałość oraz bezpieczeństwo transmisji zasilania w systemach automatyki i maszynach przemysłowych.
Najważniejsze cechy złącza M12 – technologia i bezpieczeństwo
- 4 piny, kodowanie T – standardowe rozwiązanie do przesyłu zasilania DC nawet do 63 V oraz prądu do 12 A na styk.
- Montaż na panelu przednim – wygodna instalacja i łatwy dostęp do połączeń serwisowych.
- Stopień ochrony IP65/IP67 – odporność na pył oraz wnikanie wody, co umożliwia zastosowanie w trudnych warunkach przemysłowych.
- Obudowa z mosiądzu niklowanego – gwarantuje wysoką odporność mechaniczną oraz chemiczną.
- Kabel z izolacją PUR – charakteryzuje się doskonałą elastycznością, odpornością na oleje, hydrolizę, mikroorganizmy i promieniowanie UV.
- Praca w szerokim zakresie temperatur – stabilne działanie od -25°C do +85°C.
- Zgodność z normą IEC 61076-2-111
Zastosowanie złącza panelowego M12
Złącze panelowe M12 znajduje zastosowanie w aplikacjach, gdzie wymagane jest niezawodne podłączenie zasilania w systemach automatyki przemysłowej, sterownikach PLC, maszynach produkcyjnych, robotyce oraz instalacjach rozproszonych. Dzięki swojej konstrukcji złącze doskonale sprawdza się zarówno w rozdzielnicach, jak i na urządzeniach końcowych pracujących w zróżnicowanych warunkach środowiskowych.
Typowe zalety złącza M12 T-kod – bezpieczeństwo i trwałość na lata
- Wysoka niezawodność połączenia, nawet w środowiskach narażonych na drgania i wibracje.
- Odporność na promieniowanie UV oraz liczne czynniki chemiczne dzięki zastosowaniu izolacji typu PUR.
- Szybki i pewny montaż z wykorzystaniem gwintu montażowego M16x1.5 i klucza SW17.
- Możliwość stosowania w aplikacjach outdoorowych, szafach sterowniczych, liniach produkcyjnych oraz automatyzacji procesów przemysłowych.
- Precyzyjne rozmieszczenie pinów i trwałe połączenia, nawet przy wielokrotnym łączeniu i rozłączaniu.
- Uniwersalność zastosowania – szeroki zakres dostępnych długości przewodów oraz różne warianty połączeniowe.
Wytrzymała i przemyślana konstrukcja – szczegóły techniczne wykonania
Złącze posiada kołnierz z mosiądzu niklowanego, a piny wykonane są ze stopu miedzi i pokryte złotem. Uszczelnienie typu FKM zapewnia idealną szczelność na styku z panelem. Skrętka miedziana ocynkowana o przekroju 1,5 mm² gwarantuje odpowiednią przewodność oraz trwałość użytkowania. Sprawdzi się wszędzie tam, gdzie liczy się długowieczność i bezawaryjność połączeń, nawet przy wymagających cyklach pracy i trudnych warunkach środowiskowych.
Bezpieczne i wygodne podłączanie – przeznaczenie i instrukcje montażu
- Panelowy montaż od frontu oraz łatwe zabezpieczenie przed przeciążeniem.
- Wyraźnie oznaczone kolory przewodów (BN, WH, BU, BK) ułatwiające poprawne podłączenie w instalacji.
- Przestrzeganie promieni gięcia oraz odporność na zgniatanie dzięki specjalnie dobranej izolacji przewodu.
- Nie zawiera ołowiu, FCKW oraz halogenów – przyjazne dla środowiska.
Złącze M12 z kołnierzem – pewność działania w każdej aplikacji
Złącze żeńskie z kołnierzem M12 7000-P7291-9440100 stanowi idealne rozwiązanie dla specjalistycznych i uniwersalnych instalacji elektrycznych w przemyśle, automatyce oraz budowie maszyn, gwarantując stabilność działania oraz wysoką jakość połączeń na długi czas.
