Gniazdo z kołnierzem
MQ15, 6-piny
bayonet connector/bayonet lock
z podłączoną skrętką

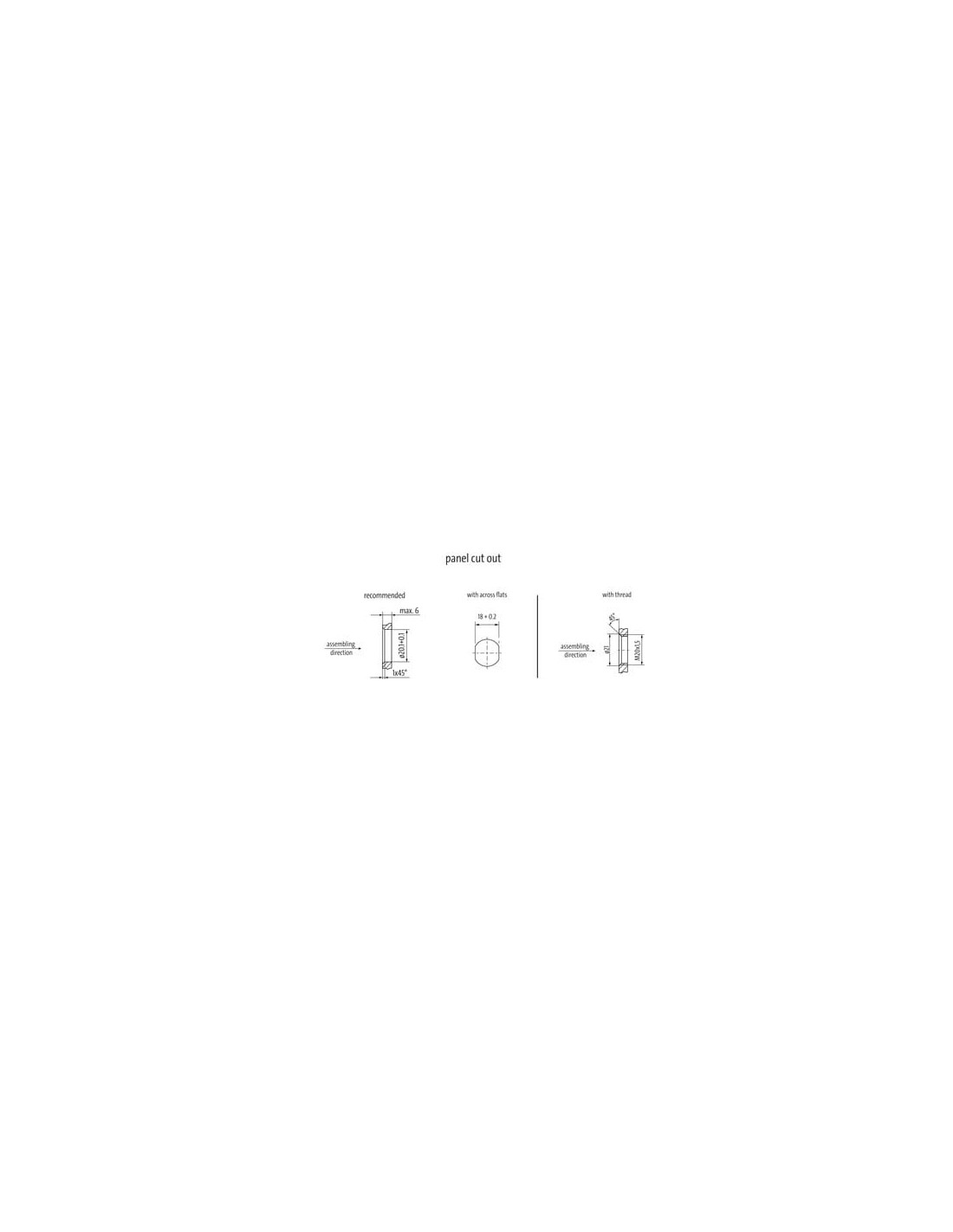

Montaż na przednim panelu
Fastening nut included in the delivery
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |

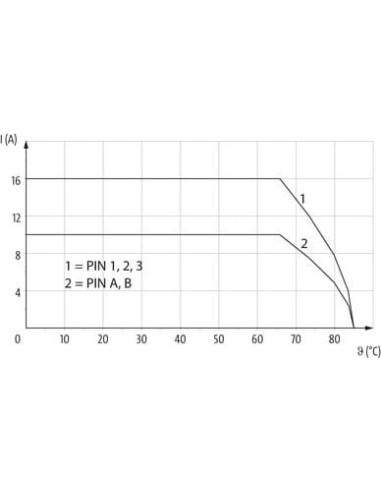

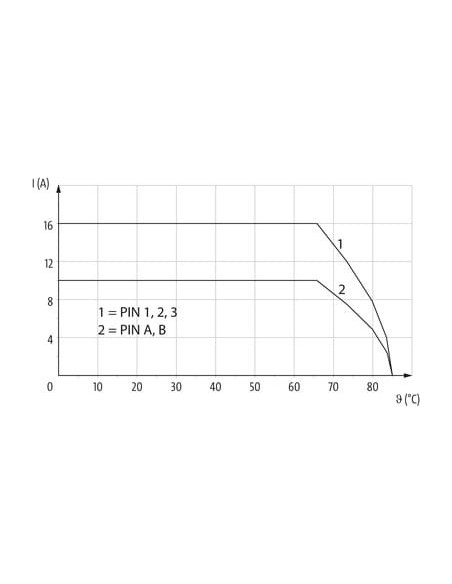

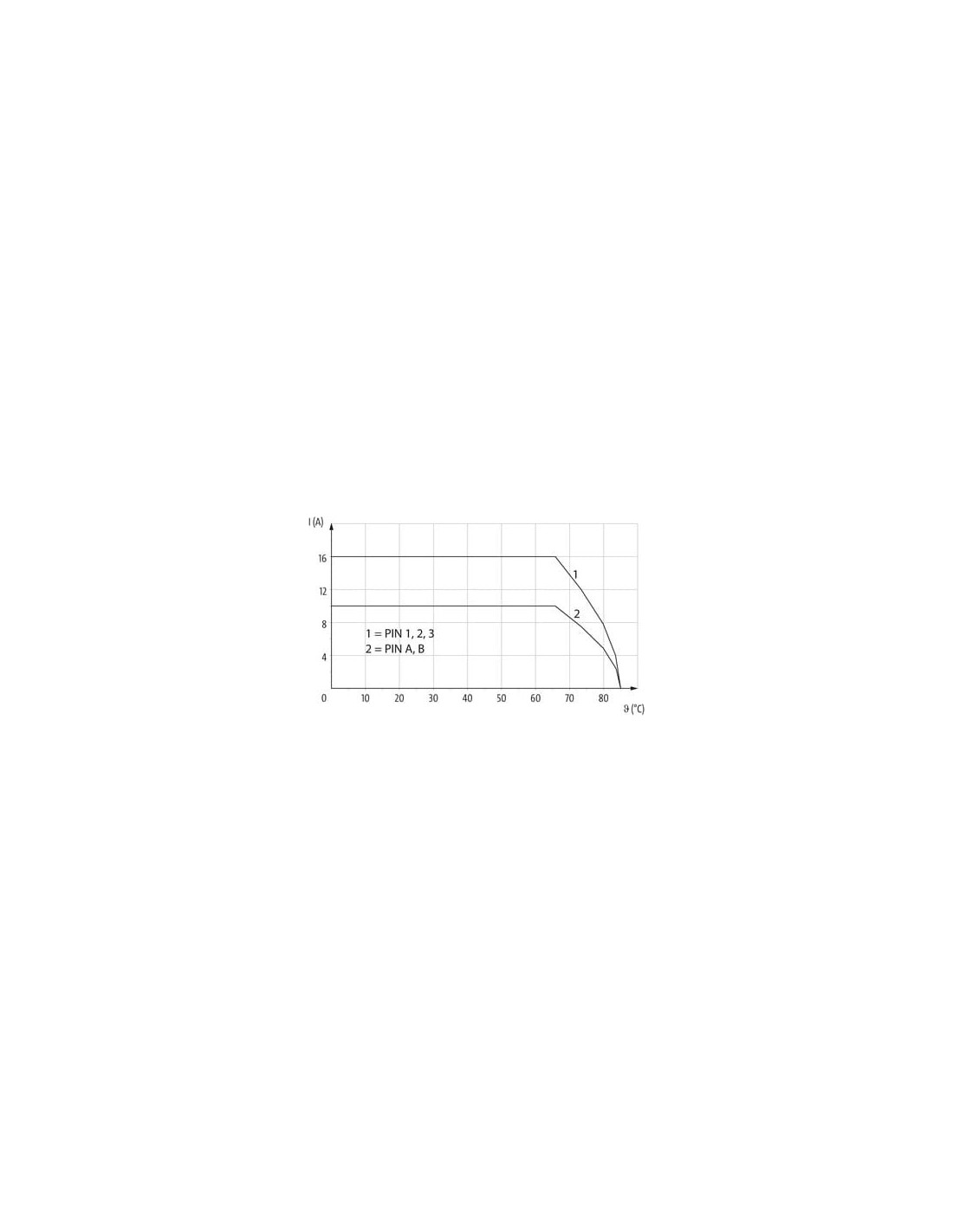

| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 1,5 Nm |

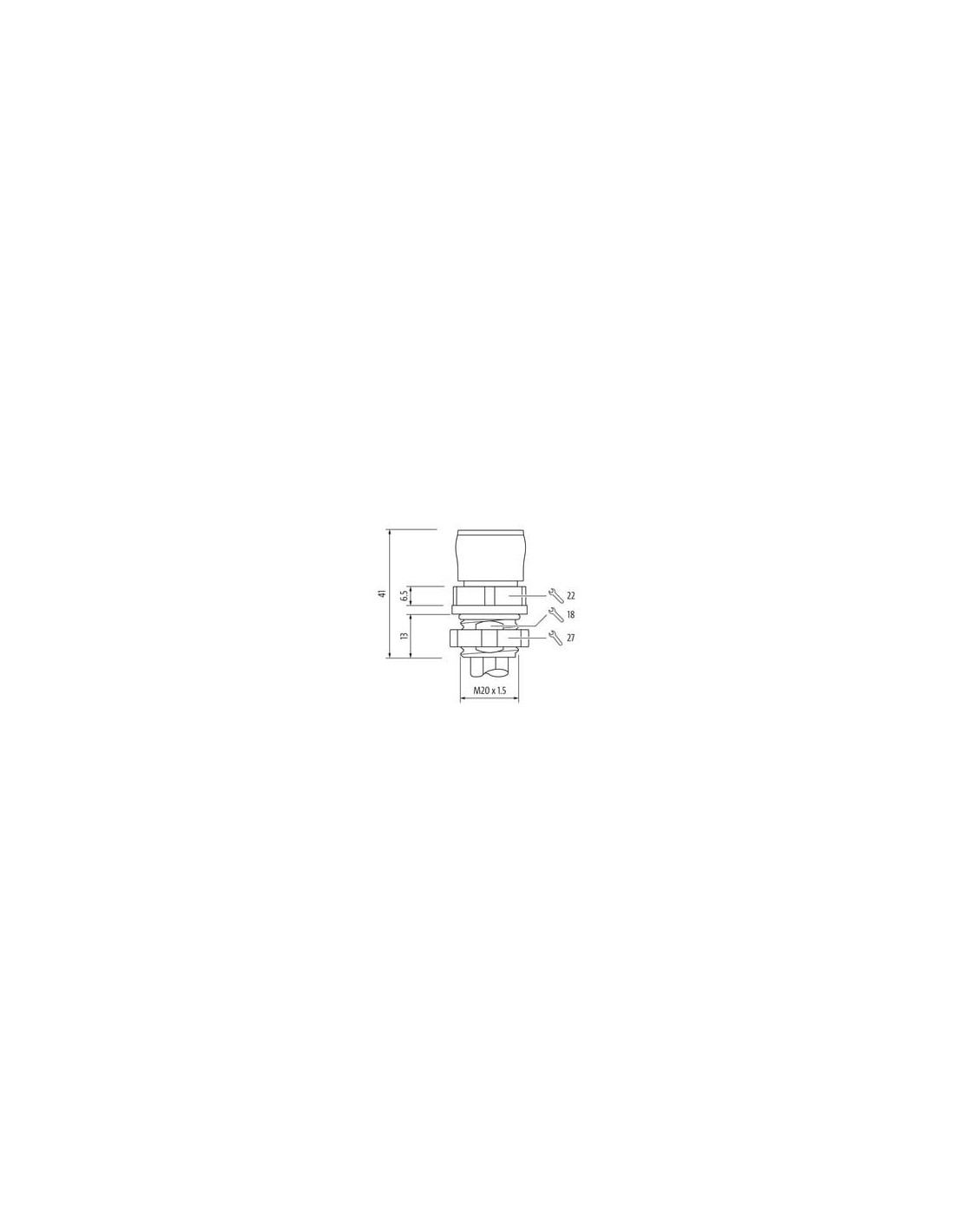

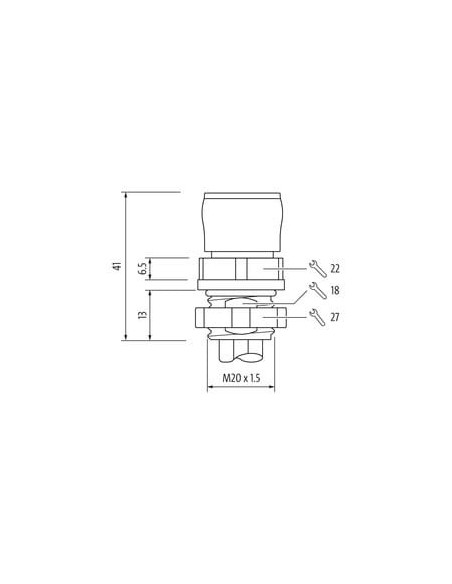

| Gwint montażowy | M20 x 1.5 |
| Rozwartość klucza | SW27 |

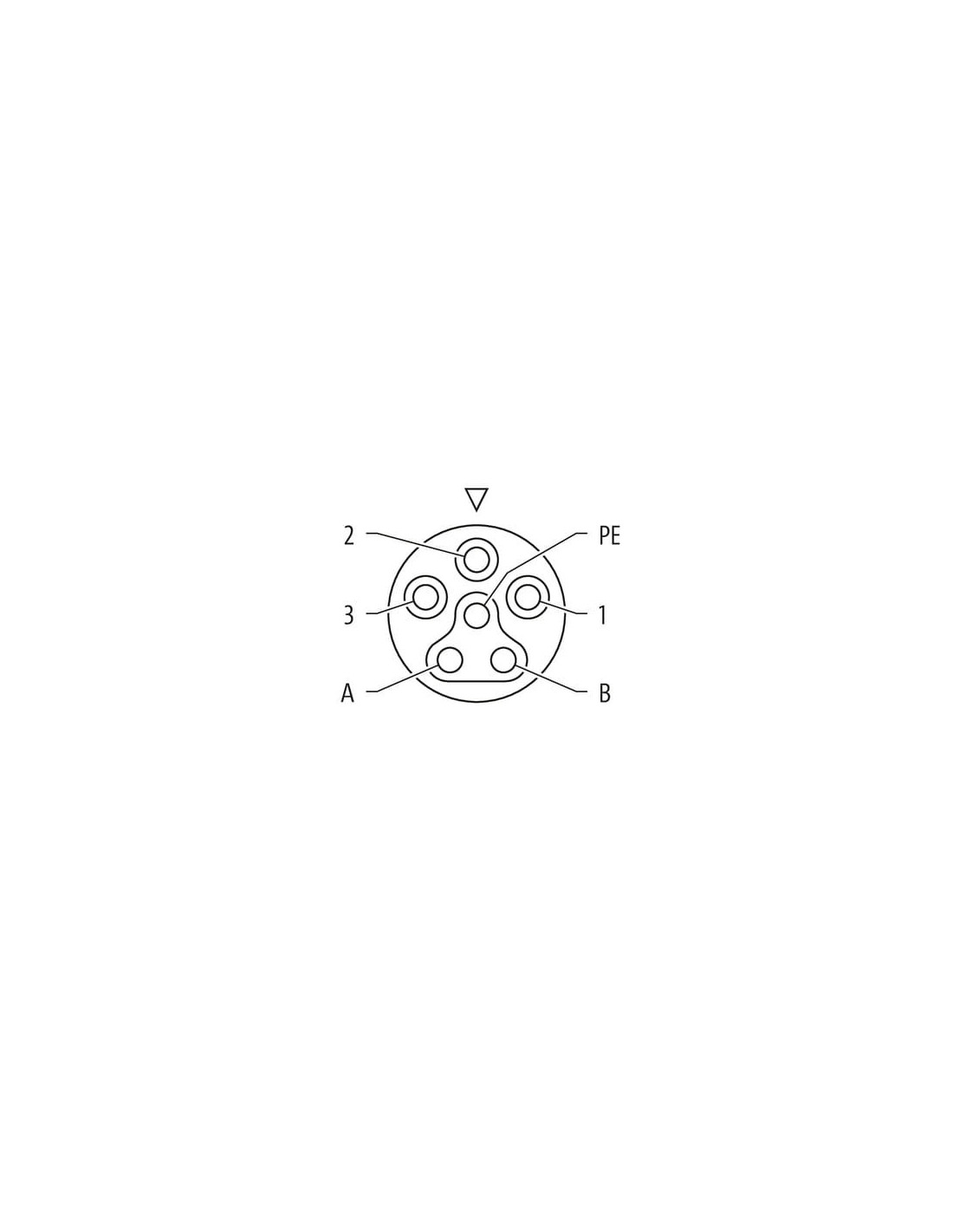

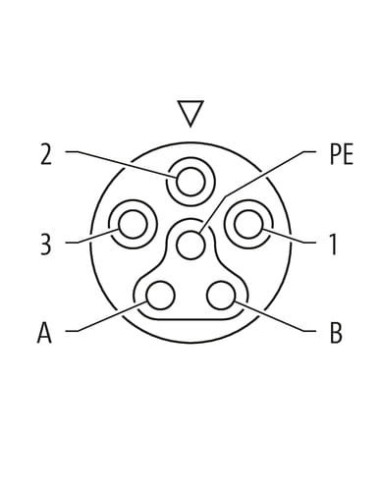

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Rated surge voltage power contacts | 6 kV |
| Rated surge voltage signal contacts | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

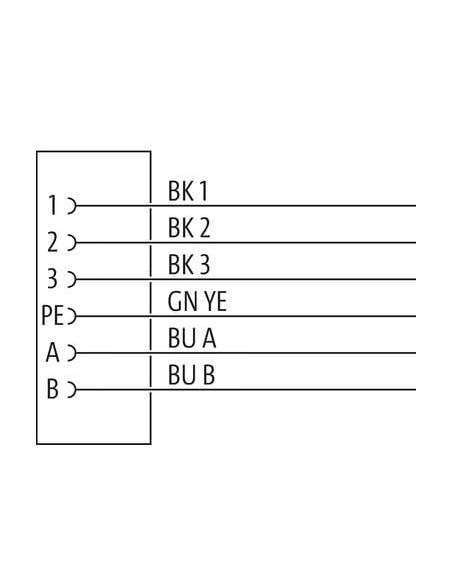

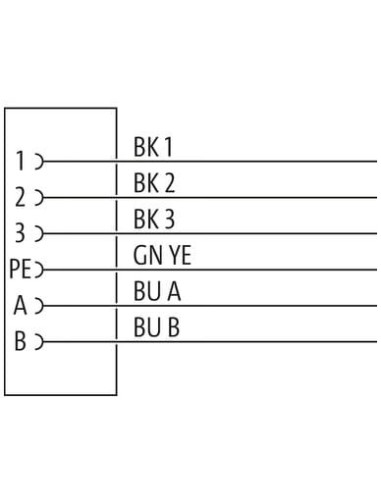

| wire arrangement | czarny 1, czarny 2, czarny 3, niebieski A, niebieski B, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P96 |
Structure | Cable

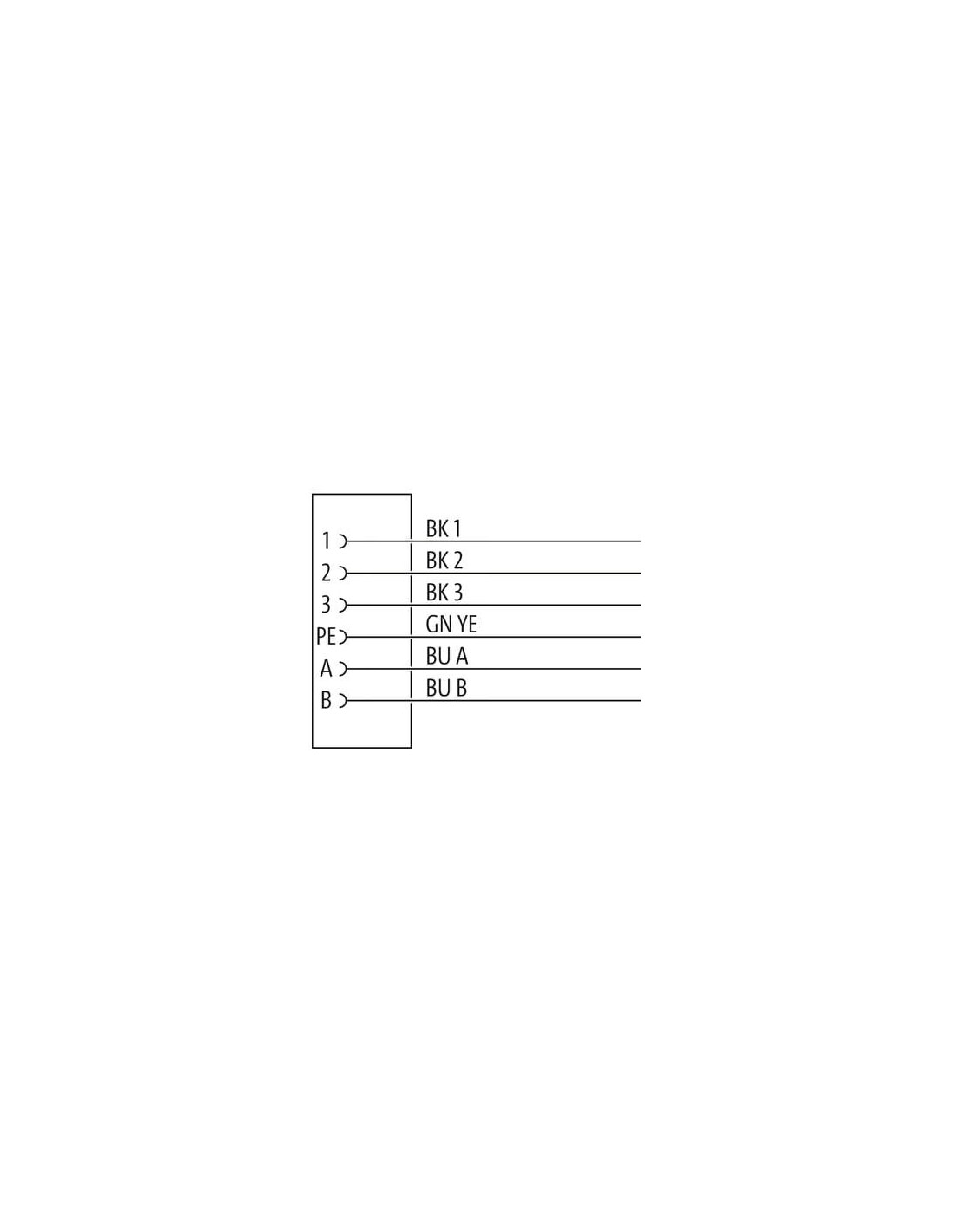

| wire arrangement | czarny 1, czarny 2, czarny 3, niebieski A, niebieski B, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PE-X |
| Amount wires | 6 |
| Outer diameter insulation | 2,9 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |

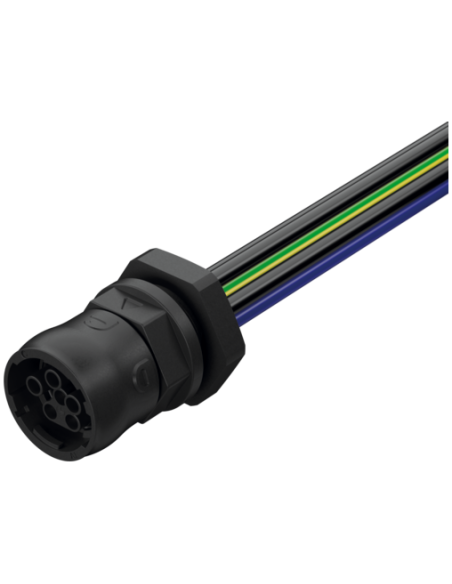

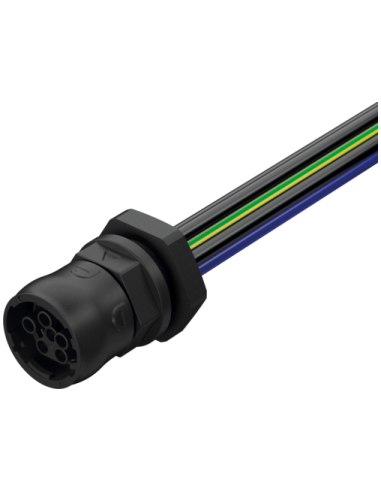

Gniazdo żeńskie panelowe MQ15 600V AC typ 3 – 7000-P8191-P960025

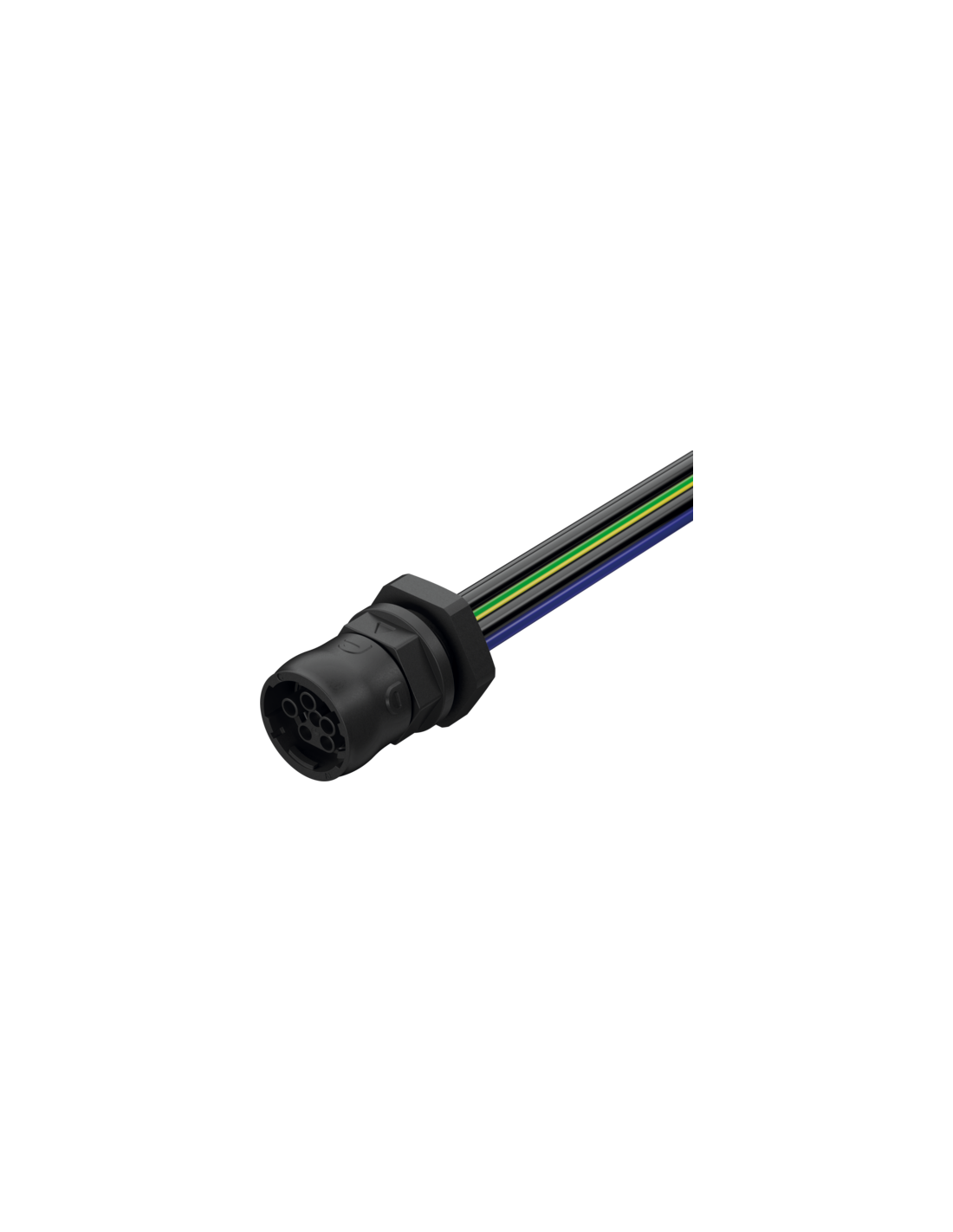

Gniazdo żeńskie MQ15 typ 3 przeznaczone do montażu na przednim panelu to niezawodne i uniwersalne rozwiązanie dla profesjonalnych instalacji elektrycznych oraz automatyki przemysłowej. Wtyk wyposażony jest w system bagnetowy (bayonet lock), który zapewnia szybkie, trwałe połączenie oraz wysoką odporność na czynniki zewnętrzne.
Charakterystyka produktu – złącze z kołnierzem MQ15
- 6-pinowe złącze – umożliwia przesył zarówno zasilania, jak i sygnałów sterujących lub danych.
- Bagnetowe zamknięcie – gwarantuje szybki montaż i solidne zabezpieczenie przed przypadkowym rozłączeniem, również w warunkach wibracji.
- Montaż na panelu – zintegrowany kołnierz i dołączona nakrętka ułatwiają integrację w pulpitach sterowniczych i rozdzielnicach.
- Stopień ochrony IP65/IP67 – odporność na pył i wodę pozwala na stosowanie gniazda w trudnych warunkach przemysłowych.
- Szeroki zakres temperatur pracy – od -30°C do +85°C (dla zestawu), co umożliwia eksploatację w różnych środowiskach.
Typowe zastosowania gniazda MQ15
Gniazdo żeńskie MQ15 jest przeznaczone do wykorzystania w:
- maszynach przemysłowych, automatyce i robotyce,
- panelach sterowania oraz rozdzielnicach,
- systemach instalacji przemysłowej,
- urządzeniach wymagających trwałego, szczelnego i pewnego złącza sygnałowego oraz zasilającego,
- transportowych i mobilnych systemach energetycznych.
Budowa i bezpieczeństwo połączeń
Obudowa z wytrzymałego tworzywa sztucznego (PA) zapewnia wysoką odporność na uszkodzenia mechaniczne, środki chemiczne oraz oleje. Styk z posrebrzanym pokryciem gwarantuje trwały kontakt i wysoką przewodność. Gniazdo przystosowane jest do pracy z przewodami o przekroju 2,5 mm², co czyni je odpowiednim do wysokich obciążeń prądowych.
Parametry przewodu podłączonego do gniazda
- 6-żyłowy przewód z kolorowym oznaczeniem: czarny, niebieski, zielono-żółty (przewód ochronny PE)
- Izolacja z odpornego PE-X
- Odporność na płomień wg IEC 60332-2-2 oraz UL,
- Bardzo dobra odporność na środki chemiczne, benzynę i oleje,
- Możliwość zamówienia przewodów w innych długościach – elastyczność dostosowania do aplikacji.
Zalety stosowania gniazda MQ15 typ 3
- Bezpieczna i szybka instalacja dzięki zabezpieczeniu bagnetowemu oraz wysokiemu stopniowi ochrony.
- Uniwersalne zastosowanie do przesyłu mocy i sygnałów oraz szybki montaż panelowy.
- Odporność na czynniki zewnętrzne umożliwia montaż w miejscach narażonych na wilgoć, pył i drgania mechaniczne.
- Wytrzymałość na wysokie prądy robocze – do 16A dla pinów zasilających.
- Przejrzysta numeracja styków oraz schemat okablowania dla łatwej integracji w systemach automatyki.
Gniazdo żeńskie MQ15 – rozwiązanie dla profesjonalistów
Gniazdo przednie MQ15 7000-P8191-P960025 to sprawdzony wybór do wymagających aplikacji w automatyce, energetyce i technice przemysłowej. Długa żywotność oraz solidność wykonania zapewniają niezawodną pracę przez długi czas eksploatacji.
