Gniazdo z kołnierzem
MQ15, 6-piny
bayonet connector/bayonet lock
z podłączoną skrętką
Montaż na przednim panelu
Fastening nut included in the delivery
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |

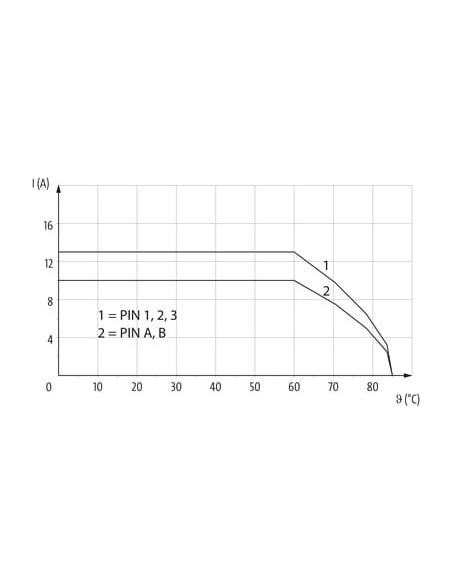

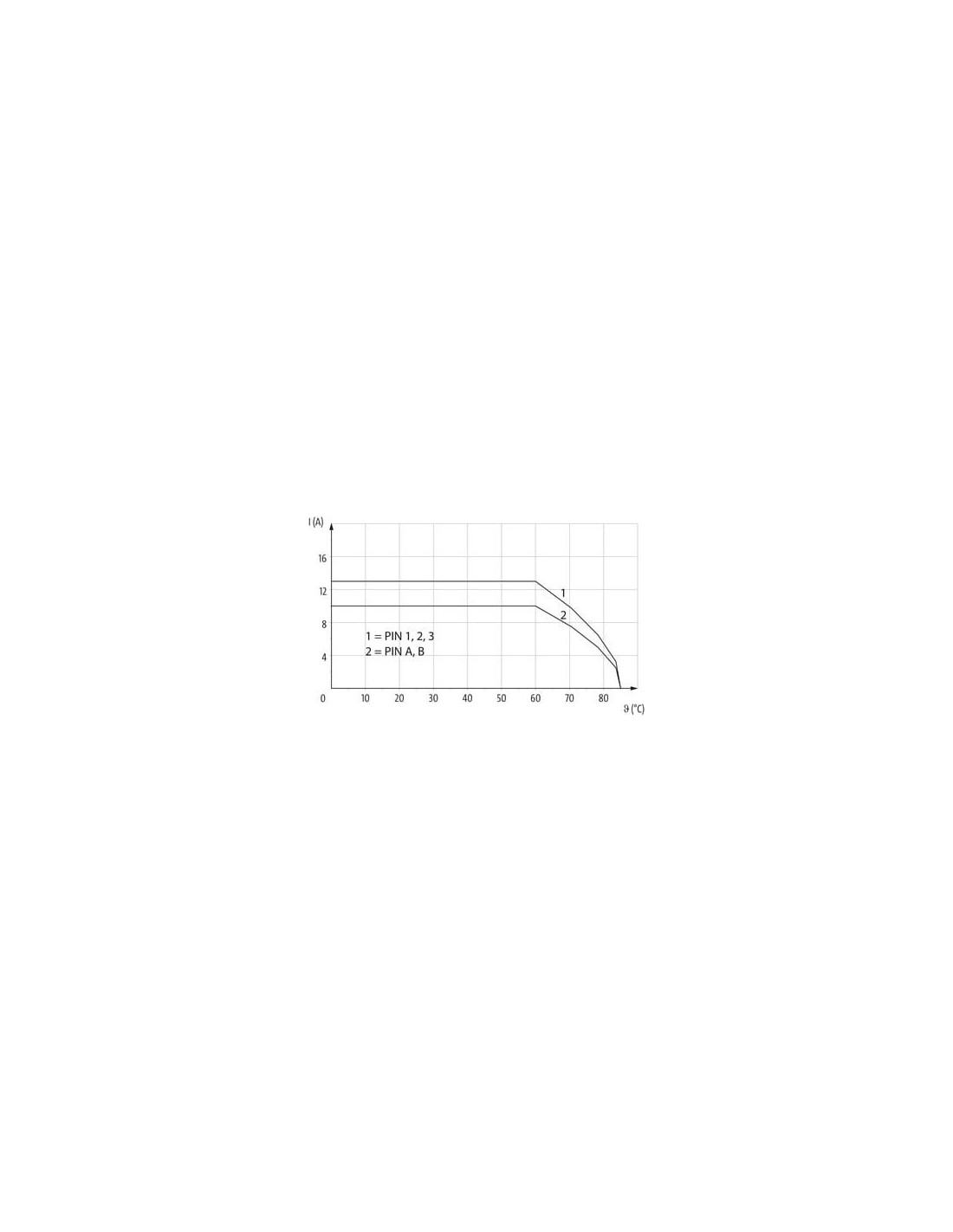

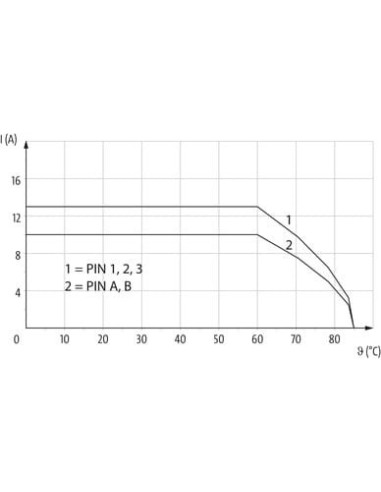

| Prąd roboczy na styk zasilania maks. | 13 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 1,5 Nm |
| Gwint montażowy | M20 x 1.5 |
| Rozwartość klucza | SW27 |

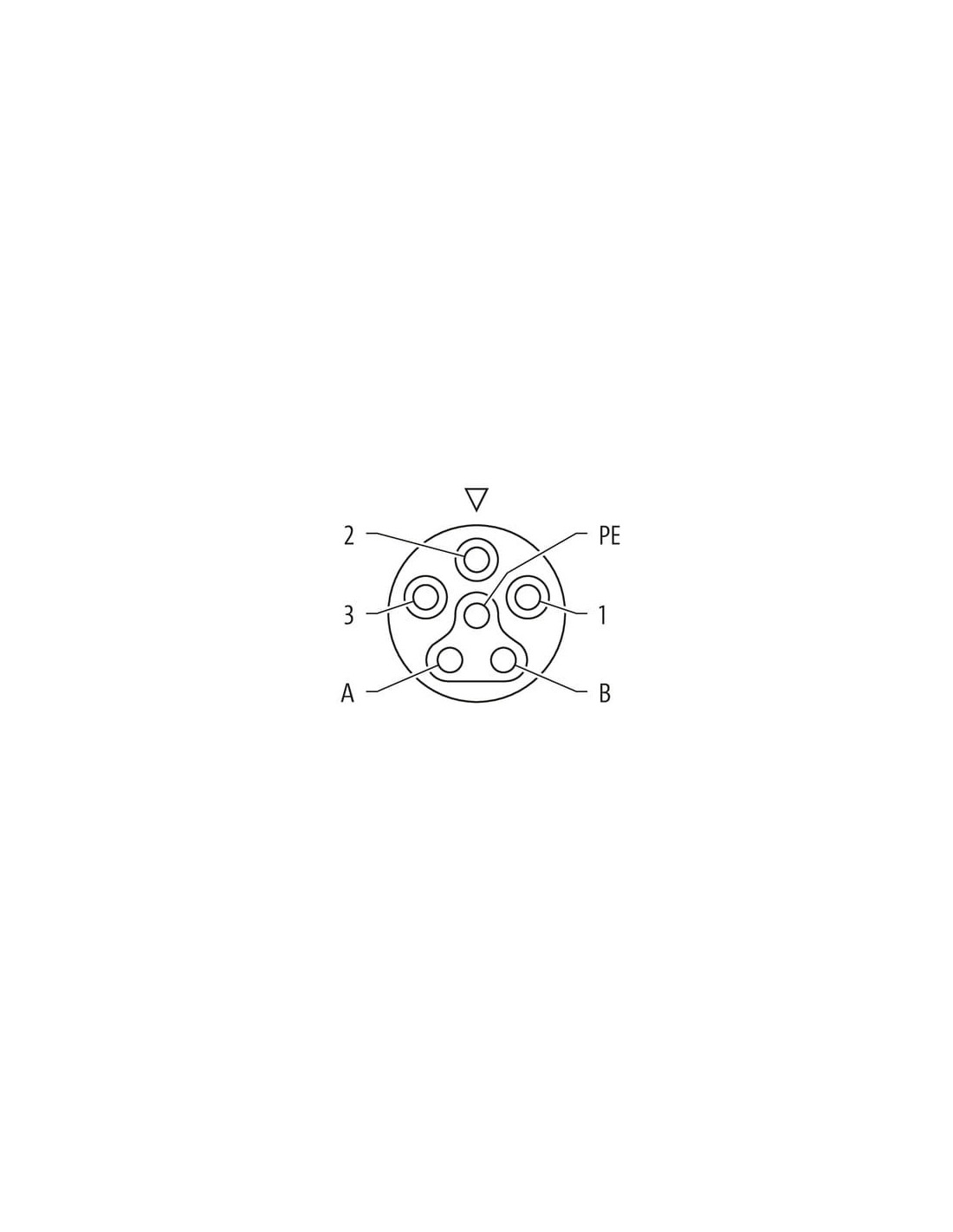

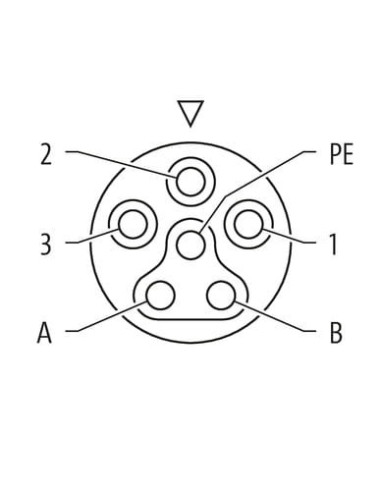

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Rated surge voltage power contacts | 6 kV |
| Rated surge voltage signal contacts | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

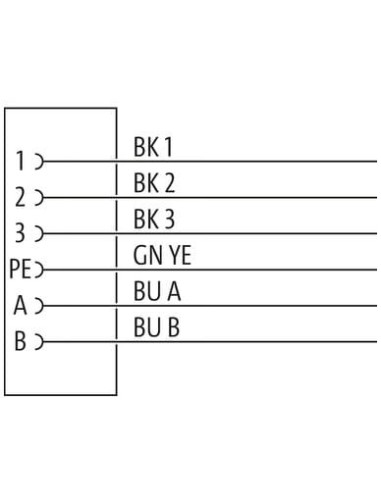

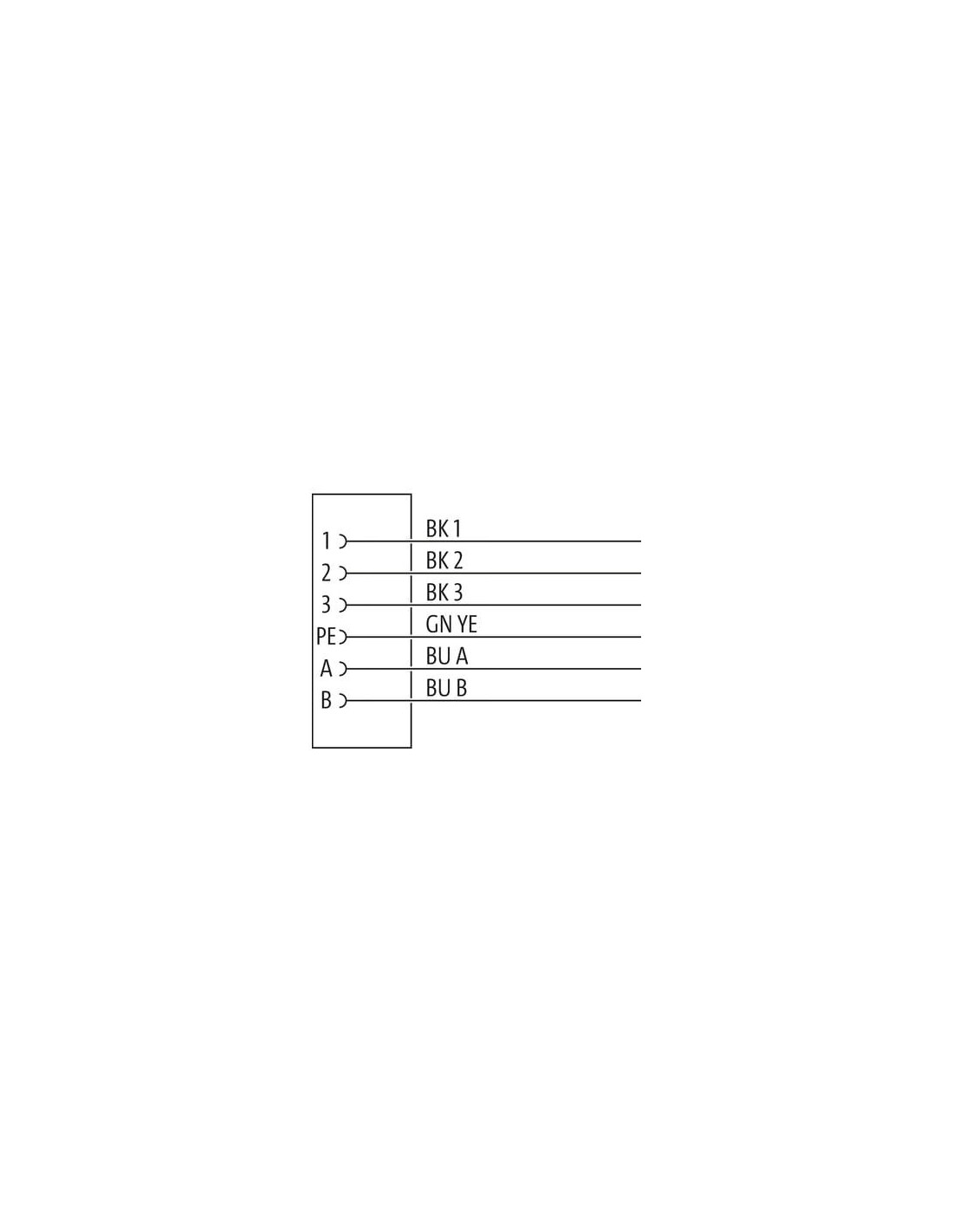

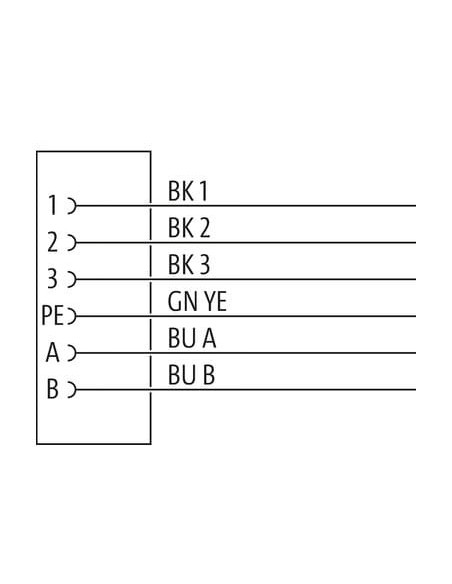

| wire arrangement | czarny 1, czarny 2, czarny 3, niebieski A, niebieski B, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P95 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, niebieski A, niebieski B, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PE-X |
| Amount wires | 6 |
| Outer diameter insulation | 2,35 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |

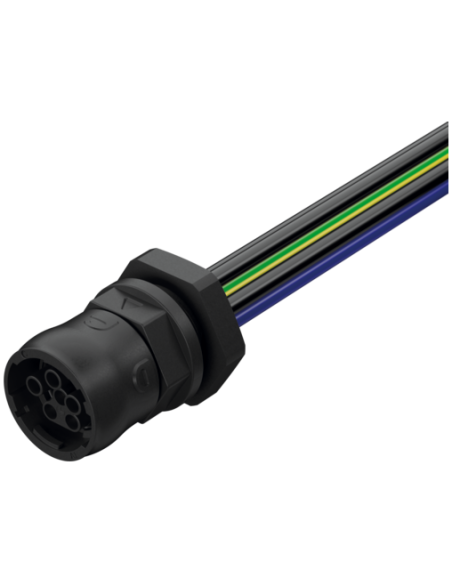

Gniazdo żeńskie z kołnierzem MQ15 6-pinowe 600V AC typ 3 – Montaż z przodu do aplikacji przemysłowych

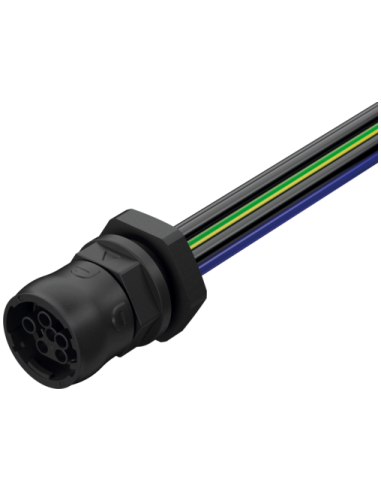

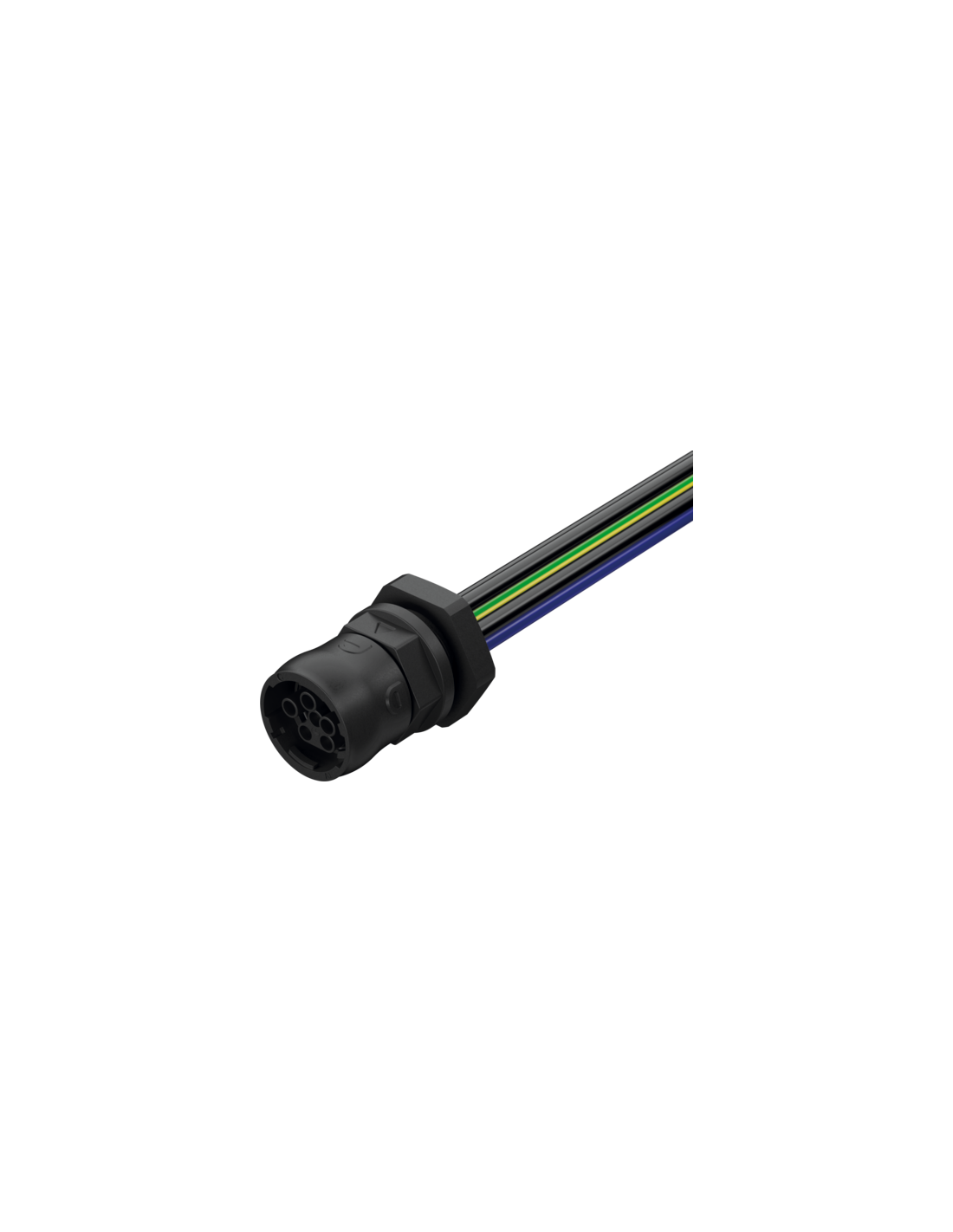

Gniazdo żeńskie MQ15 o numerze katalogowym 7000-P8191-P950025 to wysokiej jakości, 6-pinowe złącze panelowe wykorzystywane w instalacjach automatyki oraz szeroko pojętych układach zasilania i przesyłu sygnałów. Solidny montaż na przednim panelu, zamknięcie bagnetowe oraz fabrycznie podłączona skrętka zapewniają szybkie, pewne i bezpieczne podłączenie, nawet w trudnych warunkach przemysłowych.
Budowa i właściwości gniazda MQ15
Obudowa gniazda została wykonana z wytrzymałego tworzywa sztucznego PA, cechującego się wysoką odpornością chemiczną oraz na działanie olejów. Gniazdo gwarantuje stopień ochrony IP65/IP67 po zainstalowaniu i zamknięciu, dzięki czemu może być wykorzystywane w środowiskach o wyższym poziomie zapylenia i wilgotności.
Zastosowania – gdzie sprawdzi się gniazdo MQ15?
Gniazdo MQ15 znajduje szerokie zastosowanie w:
- szafach sterowniczych oraz panelach operatorskich,
- maszynach przemysłowych,
- systemach sterowania automatyki,
- aplikacjach wymagających szybkiego podłączenia i solidnego zamocowania przewodów zasilających lub sygnałowych,
- instalacjach elektrotechnicznych, gdzie istotna jest wysoka niezawodność oraz szczelność połączeń.
Zamknięcie bagnetowe umożliwia szybki i trwały montaż oraz demontaż bez użycia specjalistycznych narzędzi, zapewniając jednocześnie bezpieczeństwo połączenia nawet przy wibracjach.
Bezpieczeństwo elektryczne i trwałość
Gniazdo umożliwia zasilanie oraz transmisję sygnałów – każdy z sześciu pinów pracuje przy napięciu roboczym do 600V AC oraz przy wysokim prądzie znamionowym do 13A (piny 1, 2, 3) i 10A (piny A, B), co pozwala na stosowanie go zarówno w zasilaniu, jak i transmisji sygnałów sterujących procesami.
Styk PE (zielono-żółty przewód) gwarantuje prawidłowe uziemienie, a posrebrzane styki ze stopu miedzi zapewniają bardzo dobre parametry przewodzenia i długoterminową niezawodność połączenia.
Wymiary, montaż i ergonomia użytkowania

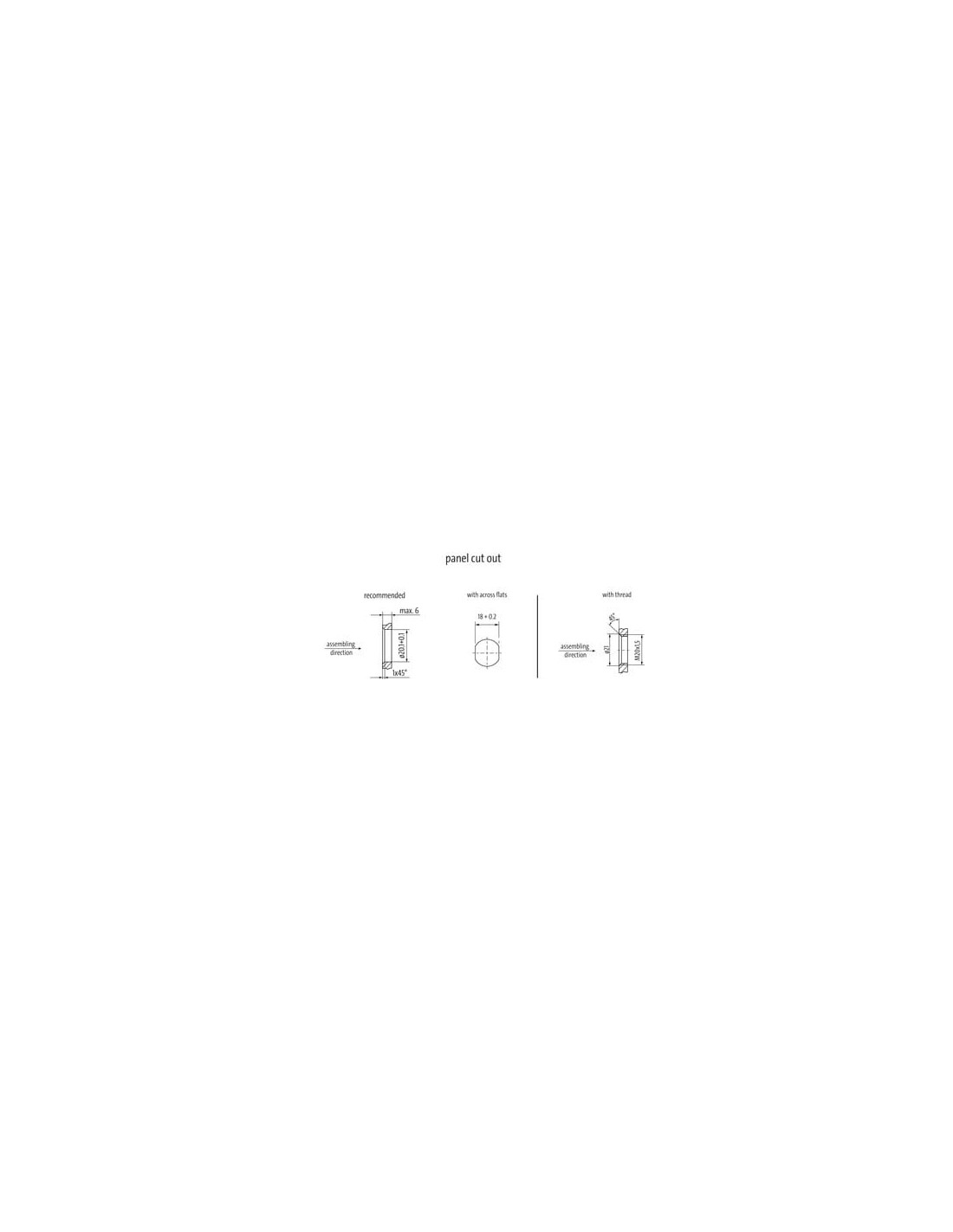

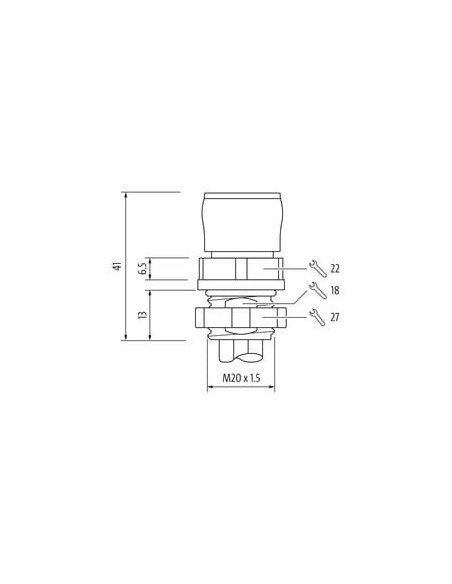

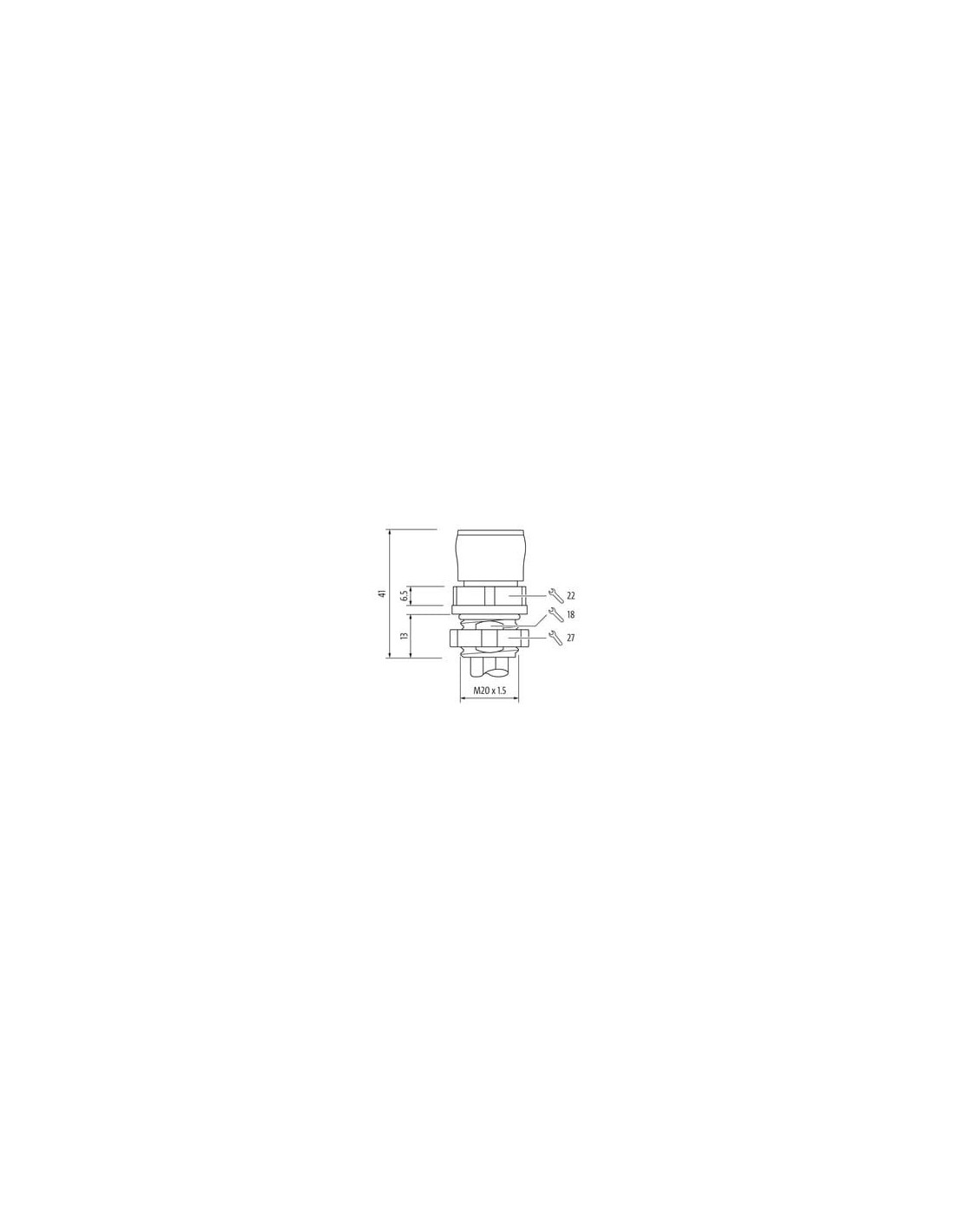

Przewidziane do montażu w otworze panelowym M20 x 1.5 mm, gniazdo wyposażono w trwałą nakrętkę mocującą. Instrukcja montażu oraz szczegółowe rysunki techniczne pozwalają na precyzyjne przygotowanie wycięcia w panelu. Przewód o długości 0,25 m jest już podłączony, co zapewnia dodatkową wygodę i skraca czas instalacji.
Budowa przewodu i trwałość eksploatacyjna
Podłączony przewód to skrętka miedziana ocynowana, klasa giętkości 5, w izolacji PE-X o wysokiej odporności mechanicznej i bardzo dobrych parametrach izolacyjnych. Obsługuje warunki temperaturowe od -40°C do +105°C, zarówno w zastosowaniach stacjonarnych, jak i ruchomych. Przewód posiada odporność na płomień oraz na działanie chemikaliów i olejów, zgodnie z normami UL i IEC.
Najważniejsze zalety gniazda MQ15
- Uniwersalność zastosowania: przemysł, automatyka, energetyka.
- Wysoka odporność środowiskowa (IP65/IP67 po zablokowaniu).
- Pewne i szybkie połączenie bagnetowe.
- Przewód o długości 0,25 m z opcją zamówienia innych długości.
- Stabilne i trwałe styki – posrebrzane, o dużym przekroju.
- Kompatybilność z normą IEC 61076-2-116.
- Łatwość montażu w panelu (dokładne wymiary montażowe w dokumentacji).
Dzięki solidności wykonania oraz parametrom elektrycznym, gniazdo żeńskie MQ15 7000-P8191-P950025 stanowi niezawodne rozwiązanie do aplikacji wymagających bezpiecznego i trwałego połączenia elektrycznego, zgodnego z obowiązującymi normami przemysłowymi.
