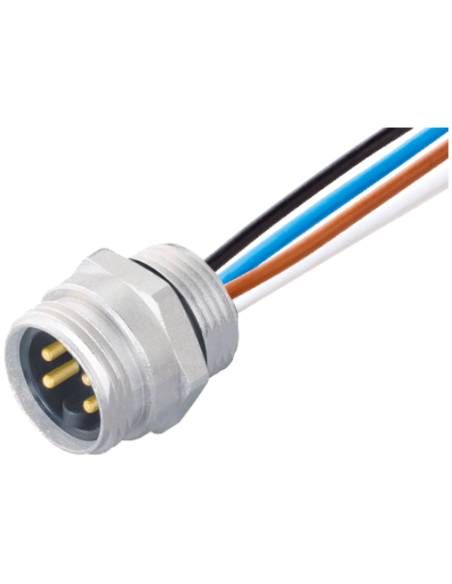

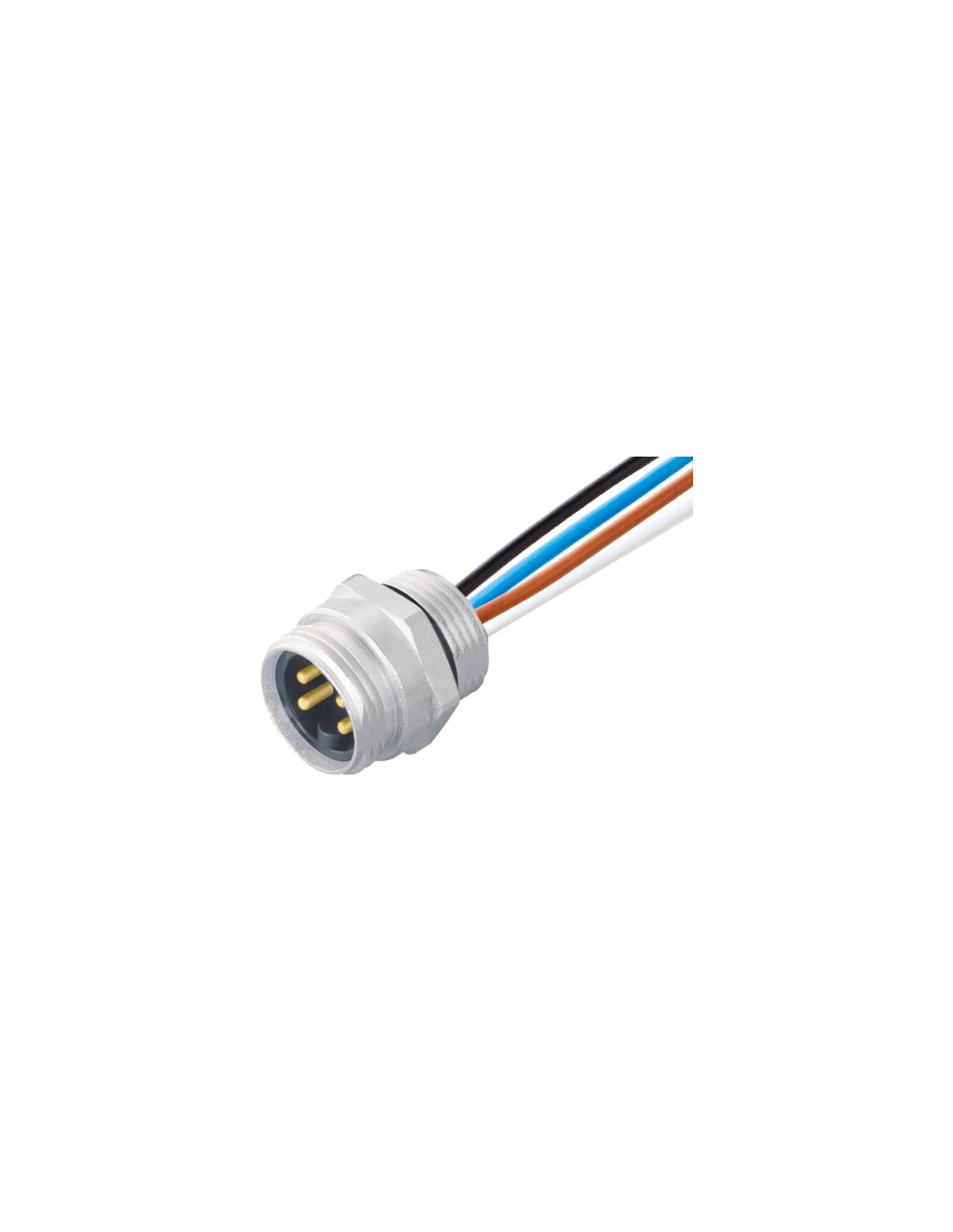

Wtyk z kołnierzem
7/8" (4-piny)
z podłączoną skrętką
| Długość kabla | 1 m |
| Moment obrotowy | 1,5 Nm |
| Powłoka styku | pozłacane |
| Family construction form | 7/8" |

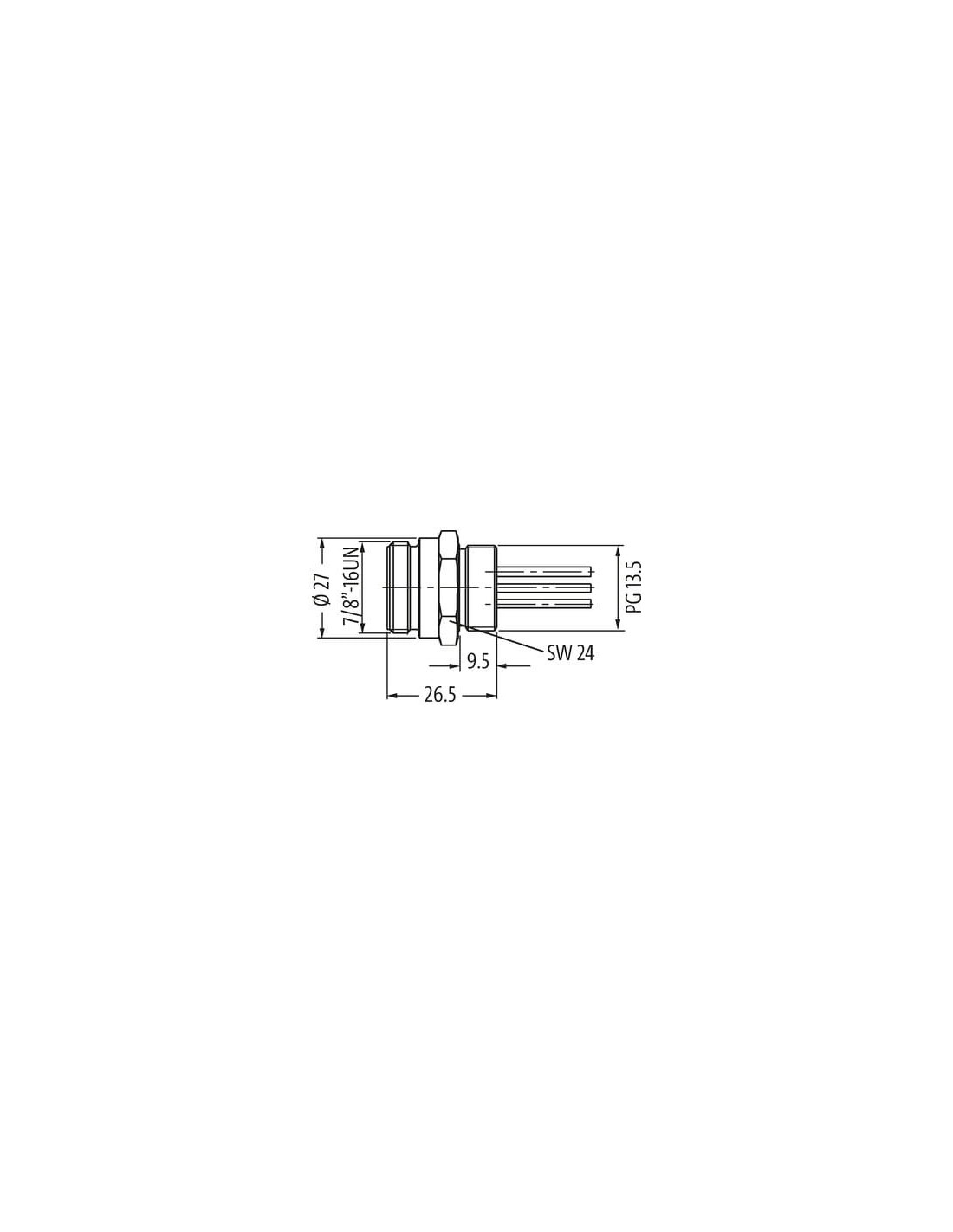

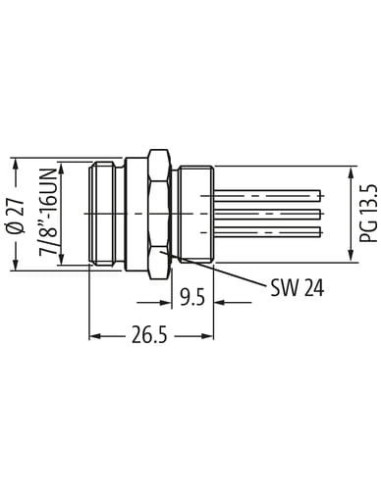

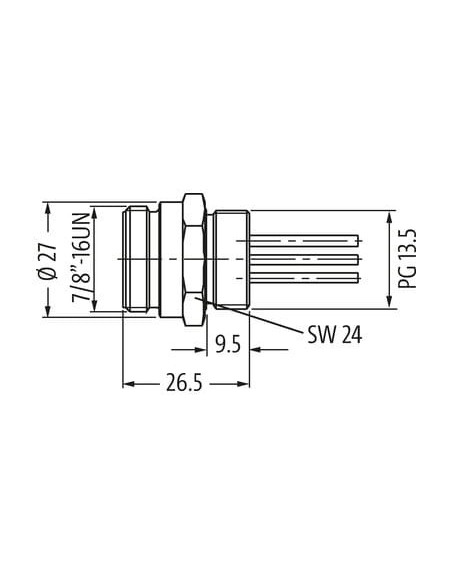

| Gwint | 7/8" |
| Materiał styk | Stop miedzi |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 7 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał mocowanie styków | PUR |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 977 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Conductor crosssection (wire) | 0,75 mm² |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze panelowe 7/8" męskie 4x0,75 1m – profesjonalne rozwiązania połączeniowe
Złącze panelowe 7/8" męskie 4x0,75 1m o kodzie 7000-78321-9770100 to wysokiej jakości komponent dedykowany profesjonalnym instalacjom przemysłowym oraz automatyce. Solidna konstrukcja z odlewu ciśnieniowego cynkowego oraz precyzyjne styki sprawiają, że produkt ten doskonale sprawdza się w warunkach wymagających niezawodności i trwałości.
Najważniejsze zalety i cechy produktu 7/8" – męskie złącze panelowe
- Wysoka odporność mechaniczna – obudowa niklowana, zapewniająca ochronę przed uszkodzeniami mechanicznymi oraz wytrzymałość w trudnych środowiskach.
- Ochrona IP68 – pełna szczelność na pył i wodę po prawidłowym zamontowaniu, co sprawia, że złącze sprawdza się także w aplikacjach zewnętrznych oraz w miejscach narażonych na wilgoć i zabrudzenia.
- Zwiększona wytrzymałość elektryczna – dopuszczalne napięcie pracy do 600V (AC/DC) oraz obciążalność prądowa do 7A na styk.
- Standardowy gwint 7/8" – szerokie zastosowanie w systemach automatyki, sterowania oraz w rozdzielnicach maszynowych.
- Kabel o długości 1 metra z czterema żyłami o przekroju 0,75 mm² – umożliwia szybki i łatwy montaż oraz elastyczne prowadzenie instalacji.
- Izolacja przewodów PVC zapewniająca ochronę i długotrwałą pracę nawet w intensywnie eksploatowanych instalacjach.
Zastosowanie złącza panelowego 7/8" męskiego z kablem 4x0,75 mm²
Złącze panelowe 7/8” męskie 4x0,75 to doskonały wybór do połączeń sygnałowych i zasilających w automatyce przemysłowej, maszynach produkcyjnych oraz systemach sterowania. Sprawdza się w takich zastosowaniach jak:
- integracja czujników i elementów wykonawczych w liniach produkcyjnych,
- zasilanie oraz przesył sygnałów w systemach transportu i pakowania,
- połączenia w układach bezpieczeństwa oraz systemach monitoringu,
- instalacje na zewnątrz dzięki wysokiej szczelności oraz odporności na czynniki atmosferyczne.
Funkcjonalność, budowa i prosta instalacja

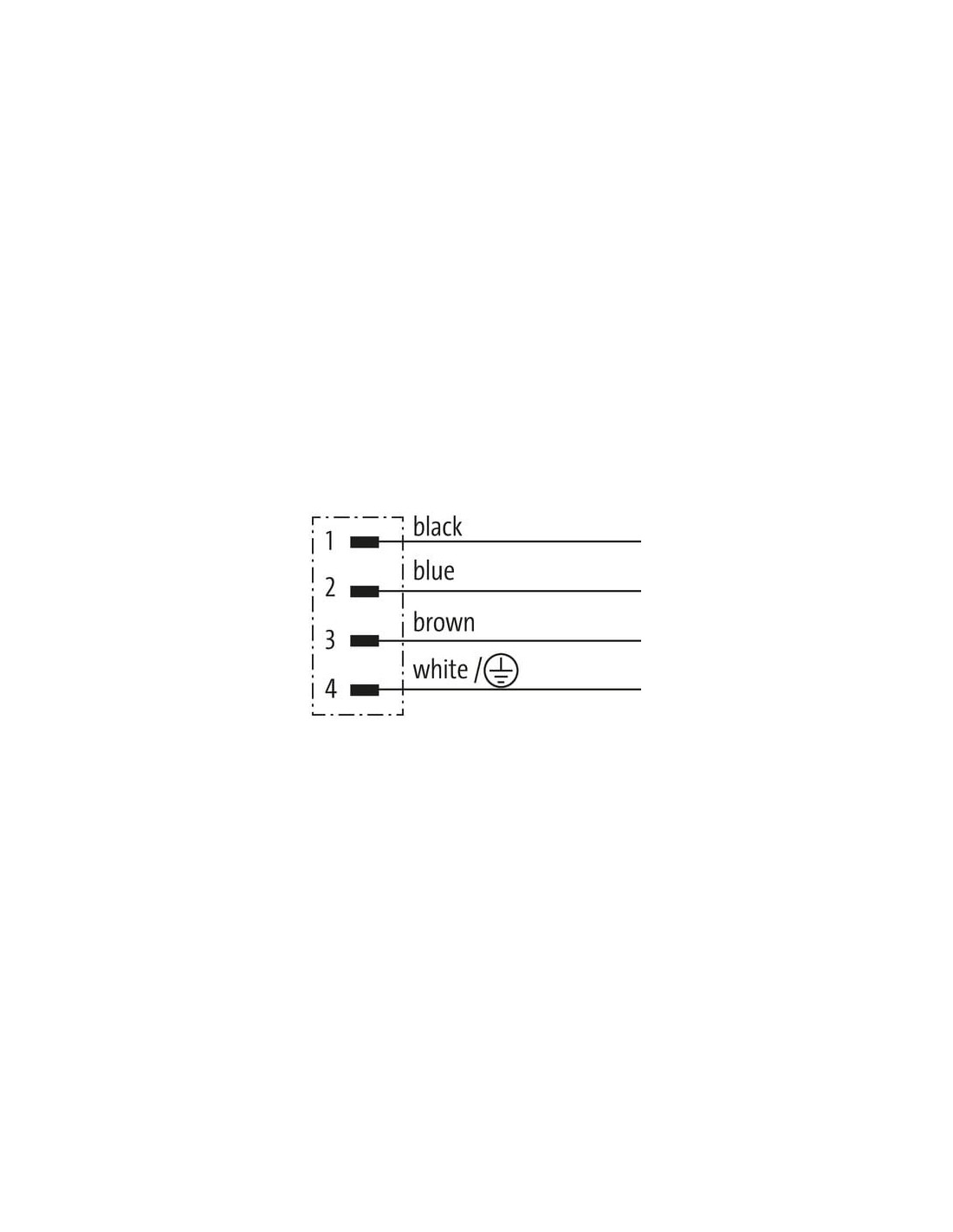

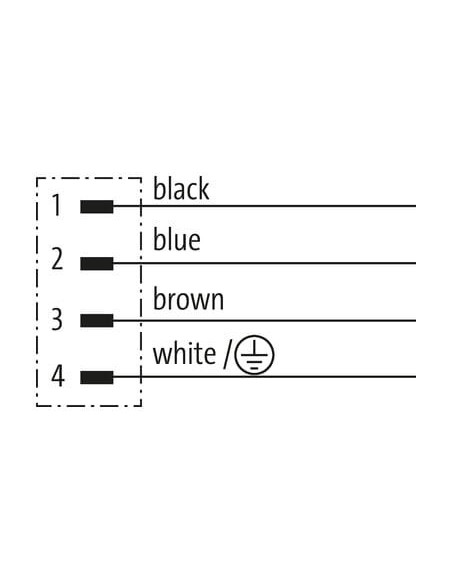

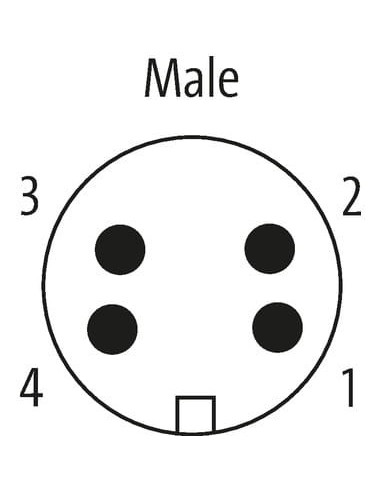

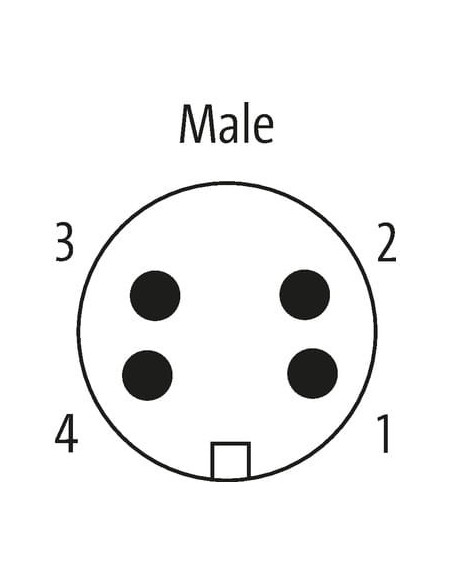

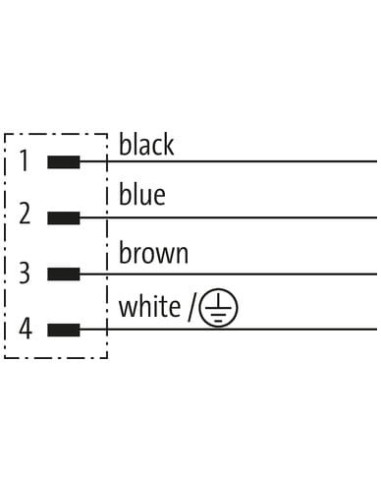

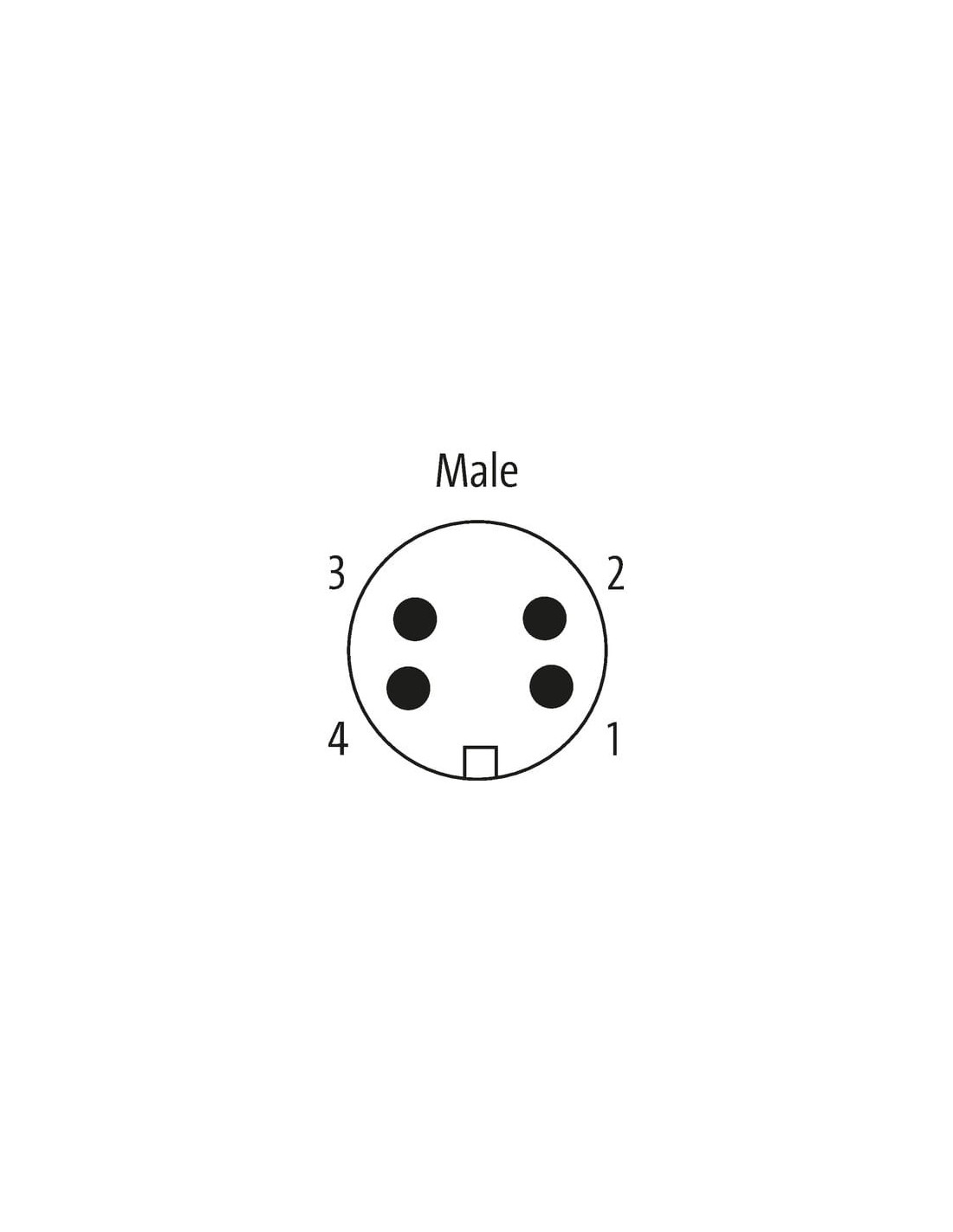

Wtyk panelowy wyposażony jest w cztery pozłacane piny, które zapewniają doskonały kontakt oraz minimalizację strat sygnału czy spadków napięcia. Przewidziano wygodne oznaczenie przewodów kolorami (czarny, niebieski, brązowy, biały), co znacząco ułatwia poprawne podłączenie według schematu.
Dzięki zastosowaniu zabezpieczenia przeciwwstrząsowego konstrukcja jest odporna na drgania i wstrząsy, co zapewnia stabilność i pewność połączeń nawet w intensywnie eksploatowanych urządzeniach.
Typowe standardy i bezpieczeństwo pracy
Wysokie normy jakościowe, m.in. odporność na płomień (UL 1581, IEC 60332-2-2), dobra odporność chemiczna i olejowa oraz wykonanie zgodne z wymaganiami przemysłu gwarantują bezpieczną i długotrwałą eksploatację złącza. Produkt spełnia wymagania kategorii przepięcia III oraz grupy materiałów izolacyjnych III.
Wskazówka instalacyjna: Dla zachowania pełnej szczelności IP68 zaleca się ochronę złącza przed nadmiernymi obciążeniami mechanicznymi oraz przestrzeganie minimalnego promienia gięcia przewodu.
