USA
Inne długości kabli są dostarczane na życzenie.

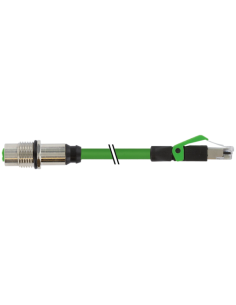

Ethernet CAT5
Gniazdo z kołnierzem proste – męski prosty
M12 – RJ45, 4-piny
Kodowanie D
ekranowany
Montaż na tylnym panelu
Kapturek ochronny
Przewód zatwierdzony dla 600 V
| Długość kabla | 0,3 m |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | D |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Blokada materiału | Mosiądz |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

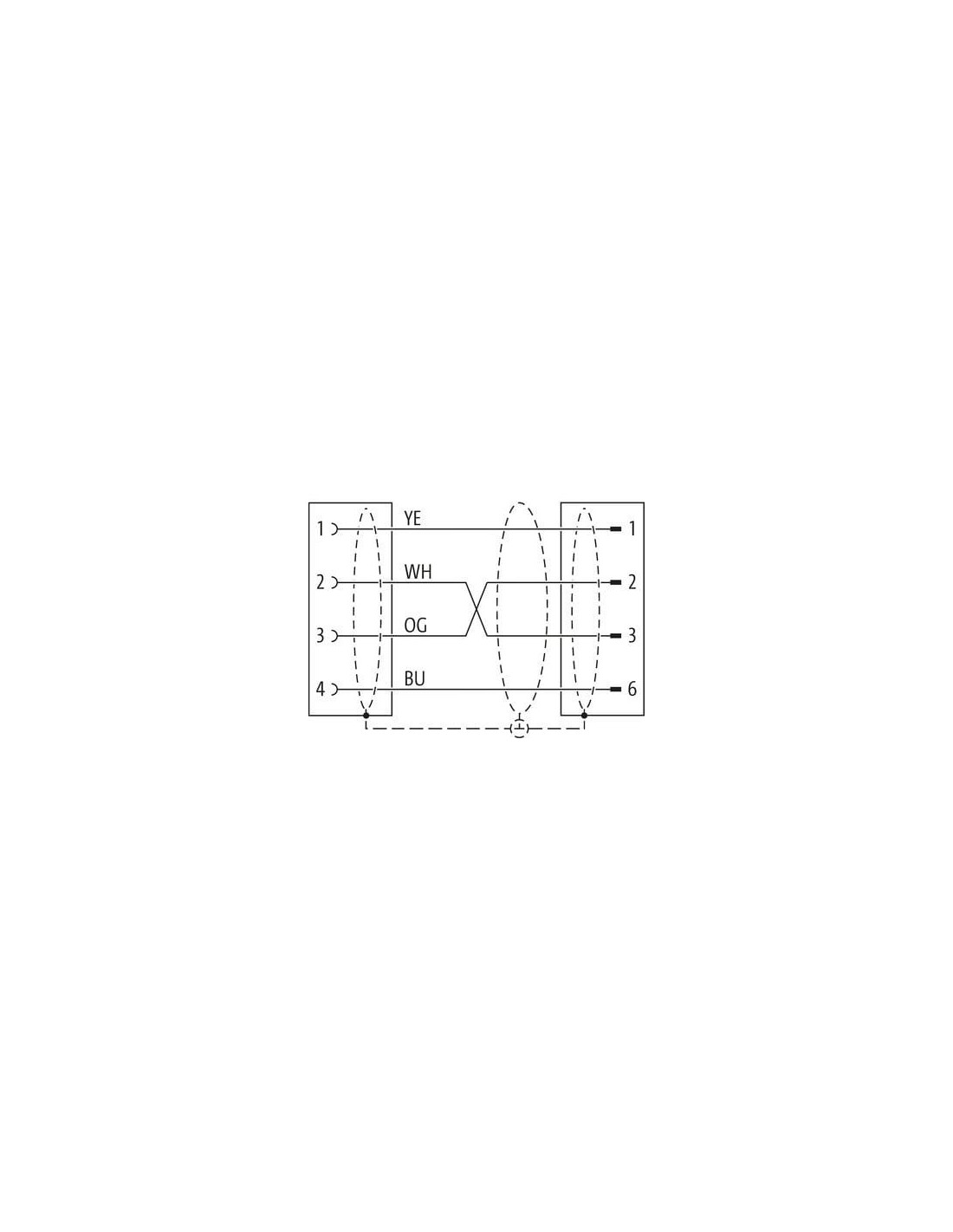

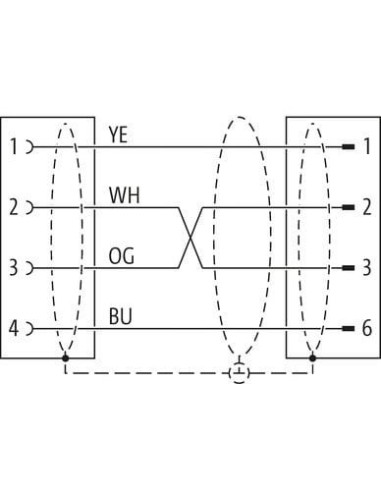

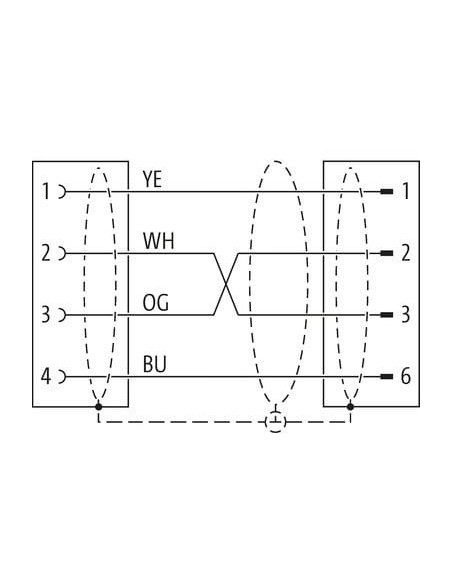

| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
General data | Cable
| Identyfikacja przewodu | S7V |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,87 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,47 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 45,1 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 2 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |

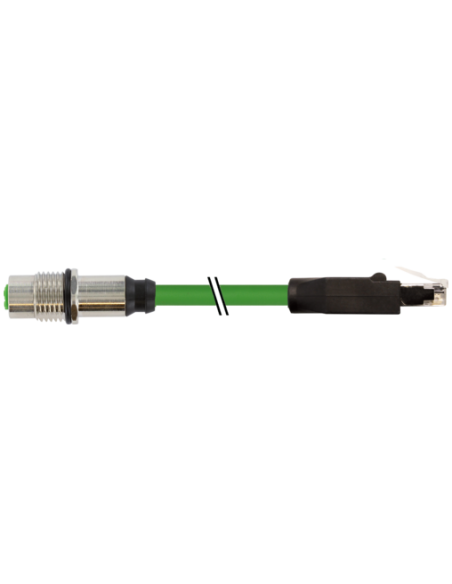

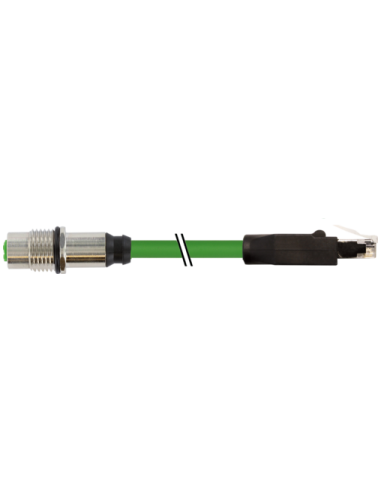

Złącze żeńskie M12 kod D z kablem RJ45 – 7700-44851-S7V0030
Złącze przemysłowe M12 z kodem D oraz przewodem zakończonym wtykiem RJ45 to rozwiązanie dedykowane nowoczesnym aplikacjom przemysłowym oraz automatyce, gdzie wymagana jest niezawodna i szybka transmisja danych Ethernet. Model 7700-44851-S7V0030 umożliwia łatwe połączenie instalacji przemysłowej z siecią Ethernet dzięki zastosowaniu sprawdzonego standardu M12 oraz uniwersalności złącza RJ45.
Charakterystyka i zalety złącza M12 D-kod – RJ45
- Przeznaczenie: Integracja urządzeń przemysłowych z systemami Ethernet, m.in. w maszynach, liniach produkcyjnych oraz szafach sterowniczych.
- Wysoka odporność na warunki środowiskowe: Stopień ochrony IP67 od strony M12 zapewnia szczelność przed pyłem i wodą, co czyni go idealnym rozwiązaniem do wymagających aplikacji przemysłowych.
- Stabilność transmisji: Standard Ethernet CAT5 z prędkością transmisji do 100 Mbit/s w trybie full duplex spełnia wymagania automatyki przemysłowej oraz przemysłu 4.0.
- Ekranowanie przewodu: Zastosowanie ekranowania z oplotem miedzianym (75%) ogranicza zakłócenia elektromagnetyczne, zapewniając bezpieczeństwo przesyłanych danych.
- Wytrzymałość mechaniczna: Przewód z płaszczem TPE o zwiększonej odporności chemicznej i mechanicznej charakteryzuje się dużą elastycznością oraz odpornością na oleje, płomienie i niskie temperatury (od -40°C do 80°C).
- Napięcie robocze kabla: Do 600 V (zgodnie z certyfikatem), co pozwala na stosowanie w miejscach o zwiększonych wymaganiach napięciowych.

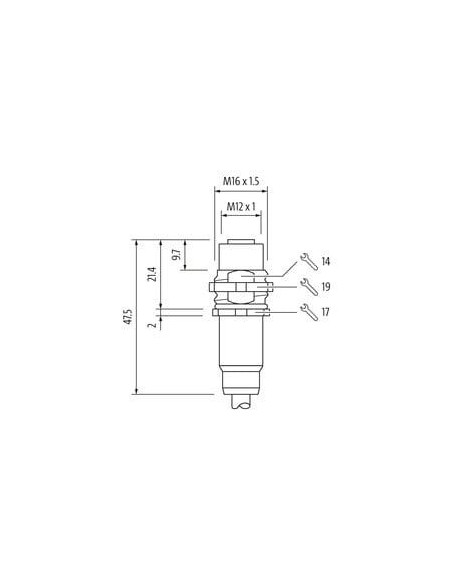

- Szybki montaż: Złącze panelowe M12 umożliwia wygodny montaż na tylnym panelu obudowy, a wskaźnik SW19 ułatwia dokręcanie.
- Certyfikaty bezpieczeństwa: Produkt posiada certyfikaty cURus i spełnia wymagania międzynarodowych norm (m.in. EN 60529, EN 50173-1, ISO/IEC 11801).
Zastosowania złącza M12 D-kod – RJ45
Złącze znajduje zastosowanie w licznych sektorach przemysłu:
- Automatyka przemysłowa – komunikacja sieciowa w obrębie maszyn i linii produkcyjnych.
- Robotyka – integracja sensorów oraz modułów wykonawczych z siecią Ethernet.
- Systemy transportu i magazynowania – niezawodne połączenia wewnętrzne w systemach logistycznych.
- Infrastruktura IT w wymagającym środowisku – montaż szaf sterowniczych, rozdzielnic, instalacji automatycznych.
- Aplikacje outdoor oraz mobilne – w miejscach, gdzie wymagana jest odporność na trudne warunki pracy oraz podwyższona szczelność.
Dlaczego warto wybrać kabel M12 D-kod z RJ45?
Uniwersalność zastosowań oraz bezpieczeństwo transmisji danych to kluczowe atuty tego rozwiązania. Kodowanie D złącza M12 gwarantuje kompatybilność z urządzeniami Ethernet, a ekranowanie przewodu chroni przed zakłóceniami elektromagnetycznymi.
Przemysłowa odporność, szeroki zakres temperatur pracy oraz wysoka odporność chemiczna i mechaniczna kabla sprawiają, że przewód spełni oczekiwania nawet w najtrudniejszych warunkach eksploatacji. Montaż na panelu pozwala na zachowanie uporządkowanej instalacji oraz prosty serwis.
Budowa i konstrukcja – szczegóły techniczne dla projektantów
- Czteropinowe złącze M12 z kodowaniem D – dedykowane do szybkiej transmisji danych Ethernet.
- Kabel o długości 0,3 m z powłoką TPE – gwarancja giętkości oraz odporności na uszkodzenia mechaniczne.
- Wysoka tolerancja montażowa dzięki szczegółowym wymiarom złączy oraz wycinaniu panelowemu, wraz z opisem połączeń i schematami montażowymi.
Złącze M12 kod D z kablem RJ45 odpowiada aktualnym wymaganiom automatyki przemysłowej i umożliwia szybkie, stabilne połączenia sieciowe w środowiskach o wysokim stopniu zapylenia i wilgotności. Układ przewodów (biały, niebieski, pomarańczowy, żółty) oraz konstrukcja zgodna ze standardami gwarantują łatwą identyfikację podczas montażu i serwisu.
