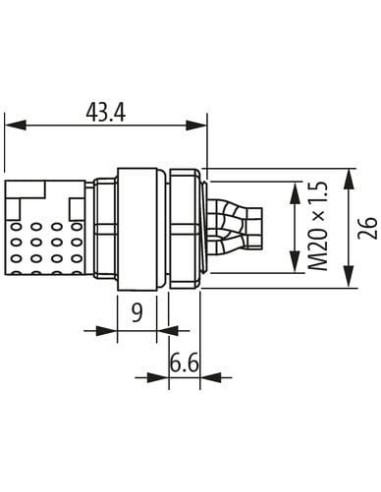

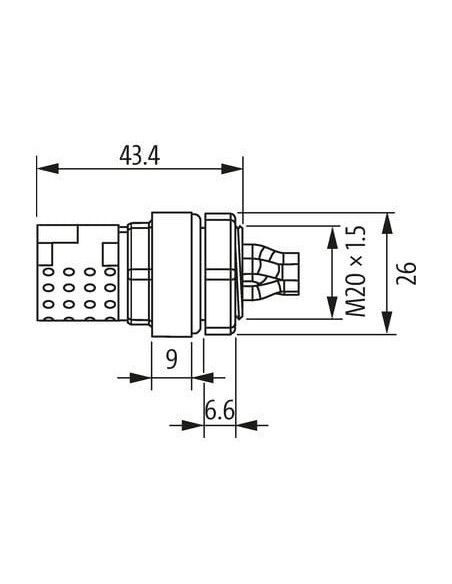

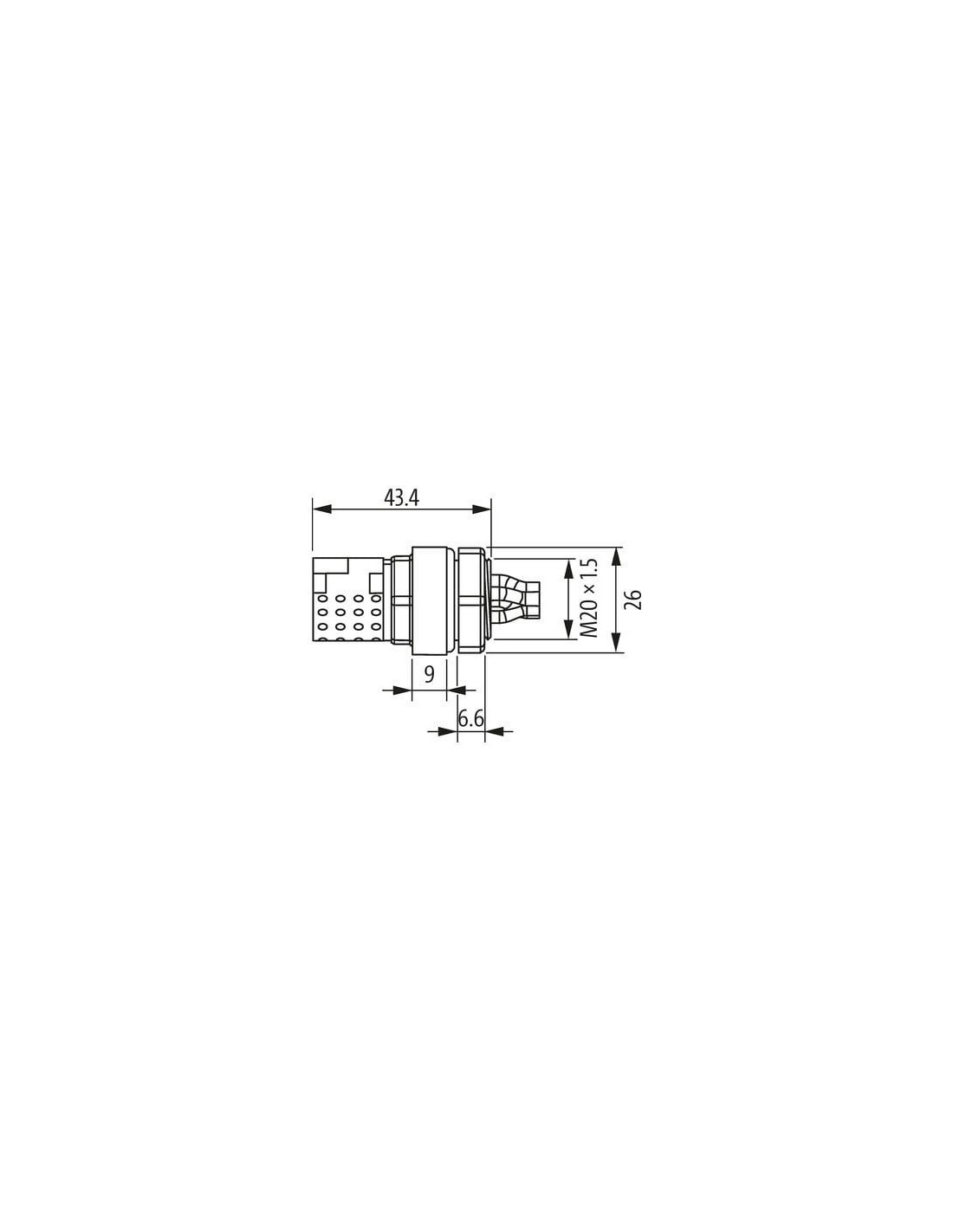

Żeński proste
MQ15, 4-piny
z podłączoną skrętką
ekranowana obudowa
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

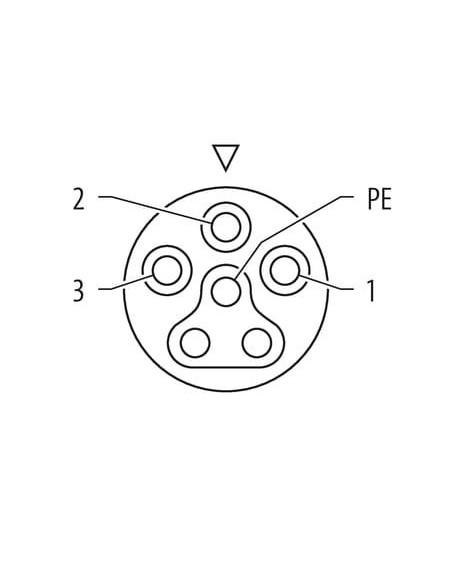

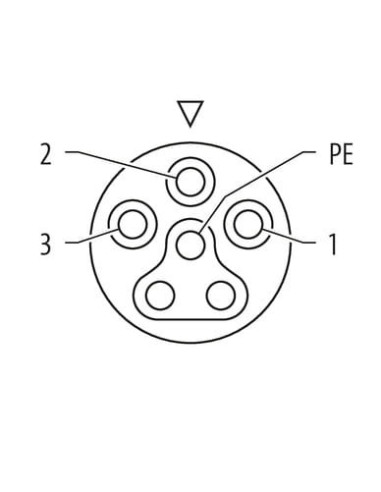

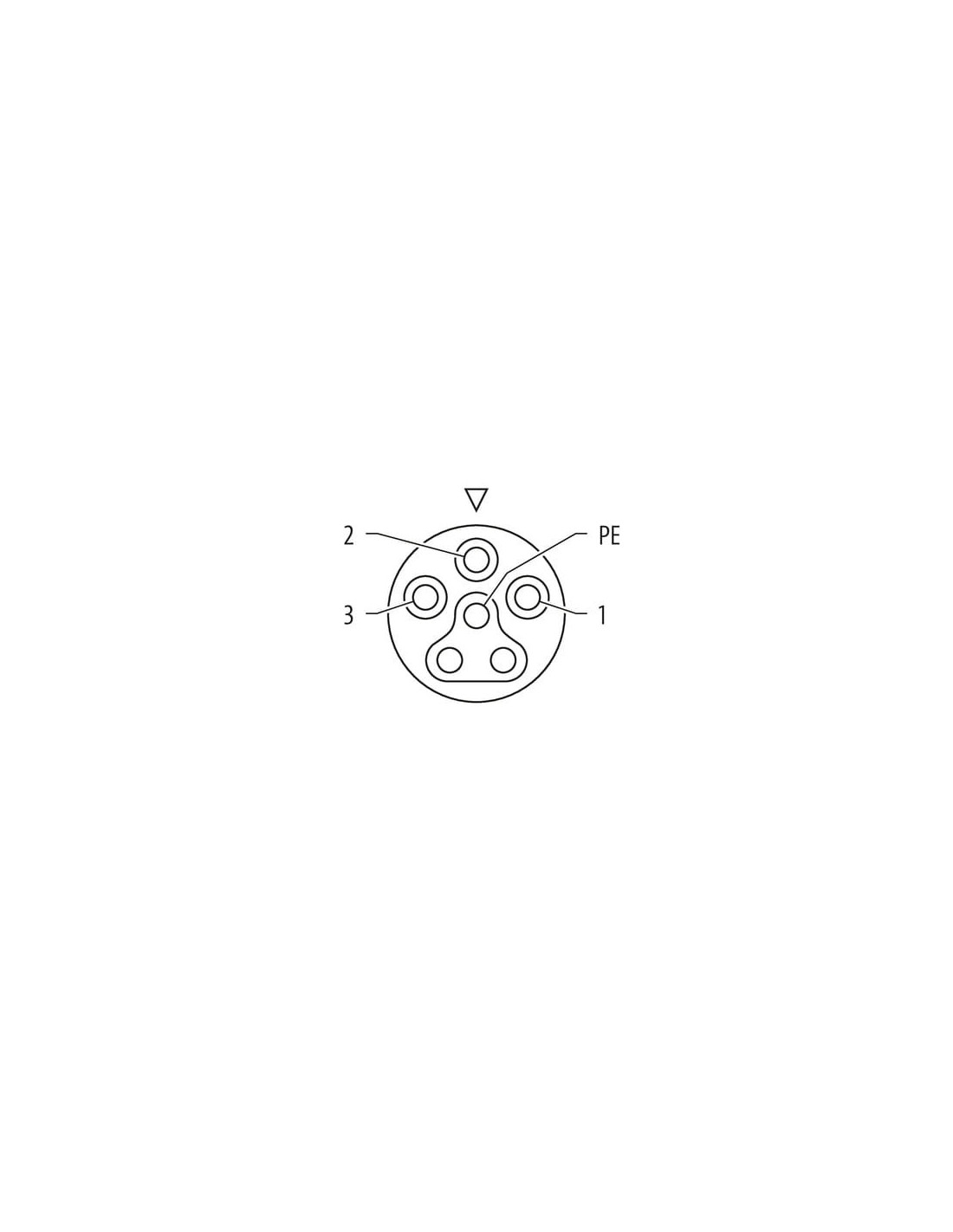

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P81 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |

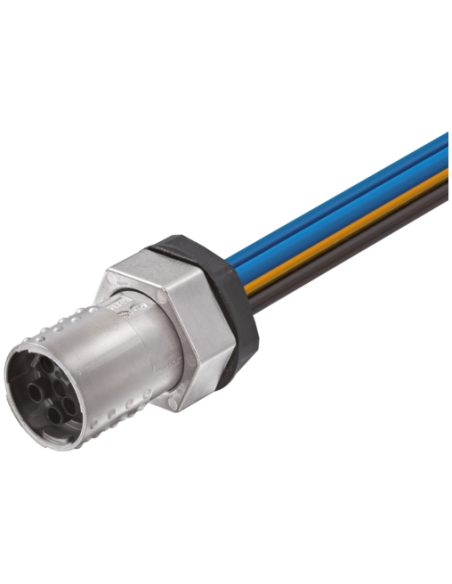

Gniazdo zasilania żeńskie MQ15 – 4-piny, montaż przedni
MQ15-X – gniazdo zasilania żeńskie montaż przedni to niezawodny i wysoce wytrzymały element instalacyjny dedykowany zastosowaniom przemysłowym, automatyce oraz rozwiązaniom z zakresu zasilania maszyn i urządzeń. Produkt ten, o kodzie 7000-P8291-P810025, został zaprojektowany z myślą o maksymalnej trwałości, bezpieczeństwie oraz uniwersalności montażu, co umożliwia jego wykorzystanie nawet w najbardziej wymagających warunkach pracy.
Wytrzymała budowa i odporność chemiczna
Obudowa złącza wykonana jest z wysokiej jakości mosiądzu pokrytego warstwą niklu, co zapewnia skuteczną ochronę przed uszkodzeniami mechanicznymi oraz korozją. Materiał obudowy wykazuje dobrą odporność chemiczną oraz na działanie olejów, co pozwala na stosowanie produktu w środowiskach o podwyższonych wymaganiach eksploatacyjnych. Dodatkowo istnieje możliwość dobrania długości kabla oraz typu powłoki zgodnie z indywidualnymi potrzebami aplikacji.
Wysoki stopień ochrony – bezpieczeństwo pracy
Złącze MQ15 charakteryzuje się szczelnością na poziomie IP67, co oznacza pełną ochronę przed przenikaniem pyłu oraz odporność na chwilowe zanurzenie w wodzie. Wysoki stopień ochrony pozwala na bezpieczne użytkowanie nawet w trudnych i zapylonych środowiskach przemysłowych oraz na zewnątrz. Certyfikacja zgodnie z normą IEC 61076-2-116 gwarantuje kompatybilność oraz zgodność z wymaganiami międzynarodowymi.
Funkcjonalność oraz uniwersalność montażu
Gniazdo MQ15 przeznaczone jest do montażu na panelu przednim, co ułatwia integrację z różnorodnymi urządzeniami i szafami sterowniczymi. Zastosowany system zamykania bagnetowego umożliwia szybkie i pewne podłączenie oraz odłączenie przewodu, zapewniając jednocześnie dużą liczbę cykli wtykowych (minimum 500). Dzięki odporności na płomienie (zgodność z IEC 60332-2-2, UL 1581) gniazdo może być stosowane wszędzie tam, gdzie wymagane są wysokie standardy bezpieczeństwa.
Szerokie spektrum zastosowań
- Automatyka przemysłowa, produkcja maszyn i urządzeń
- Instalacje rozdzielcze i sterownicze w środowisku przemysłowym
- Szybkie i bezpieczne zasilanie urządzeń w trudnych warunkach eksploatacyjnych
- Zastosowania zarówno wewnętrzne, jak i zewnętrzne, dzięki odporności na warunki atmosferyczne
Przewody i układ pinów – przejrzyste oznaczenia i bezpieczeństwo
Gniazdo wyposażone jest w czteroprzewodowy kabel ze skrętką miedzianą, ocynowaną i izolacją PVC, co zapewnia doskonałe parametry elektryczne oraz mechaniczną wytrzymałość. Oznaczenie przewodów: trzy czarne (BK 1, BK 2, BK 3) i jeden zielono-żółty (GN YE – przewód ochronny PE). Wyraźny układ pinów minimalizuje ryzyko błędów podczas montażu i pozwala na szybkie wdrożenie w istniejące systemy instalacyjne.
Maksymalne parametry elektryczne i mechaniczne
Złącze MQ15 umożliwia pracę przy napięciu do 600 V AC i prądzie do 13 A na styk, dzięki czemu sprawdza się w zasilaniu wymagających odbiorników mocy. Materiał styków – stop miedzi pokryty srebrem – zapewnia niezawodność kontaktu oraz wydłużoną żywotność złącza, a zakres temperatur pracy wynosi od -40°C do 70°C, co umożliwia eksploatację w bardzo szerokim spektrum aplikacji.
Instrukcje instalacyjne – bezpieczeństwo i trwałość
Zaleca się stosowanie odpowiednich środków odciążających kabel oraz przestrzeganie minimalnych promieni gięcia podczas montażu, co zapewnia długotrwałe zachowanie szczelności IP67 oraz bezpieczeństwo eksploatacji. Produkt nie posiada zintegrowanej diody LED sygnalizującej stan pracy, co upraszcza jego konserwację i montaż.
Gniazdo MQ15-X, oprócz doskonałych parametrów elektrycznych, wyróżnia się także prostotą montażu, niezawodnością oraz szerokim spektrum zastosowań w różnych branżach przemysłowych. To sprawdzony wybór dla instalatorów i integratorów systemów automatyki.
