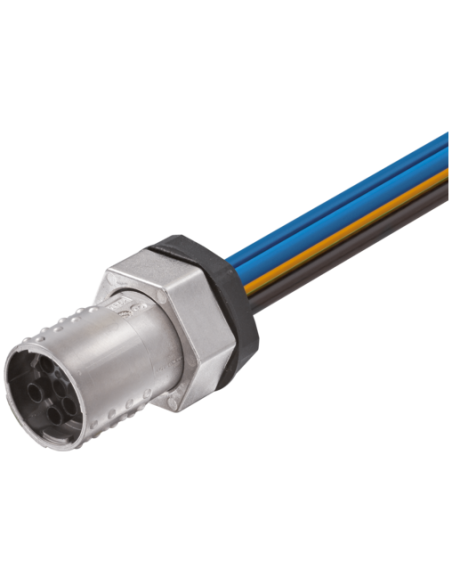

Gniazdo z kołnierzem
MQ15, 6-piny
z podłączoną skrętką
ekranowana obudowa
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

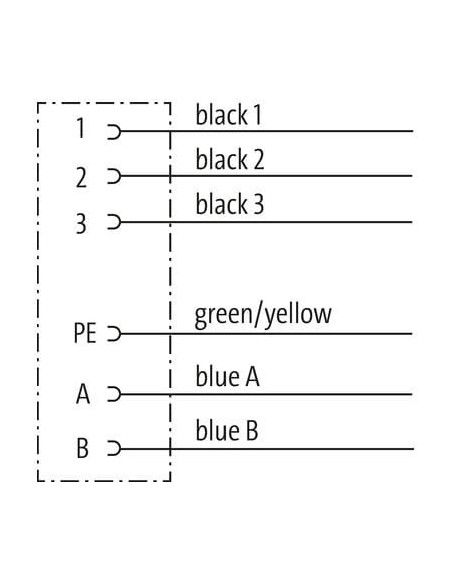

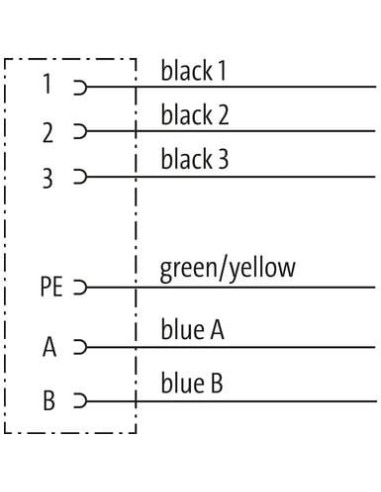

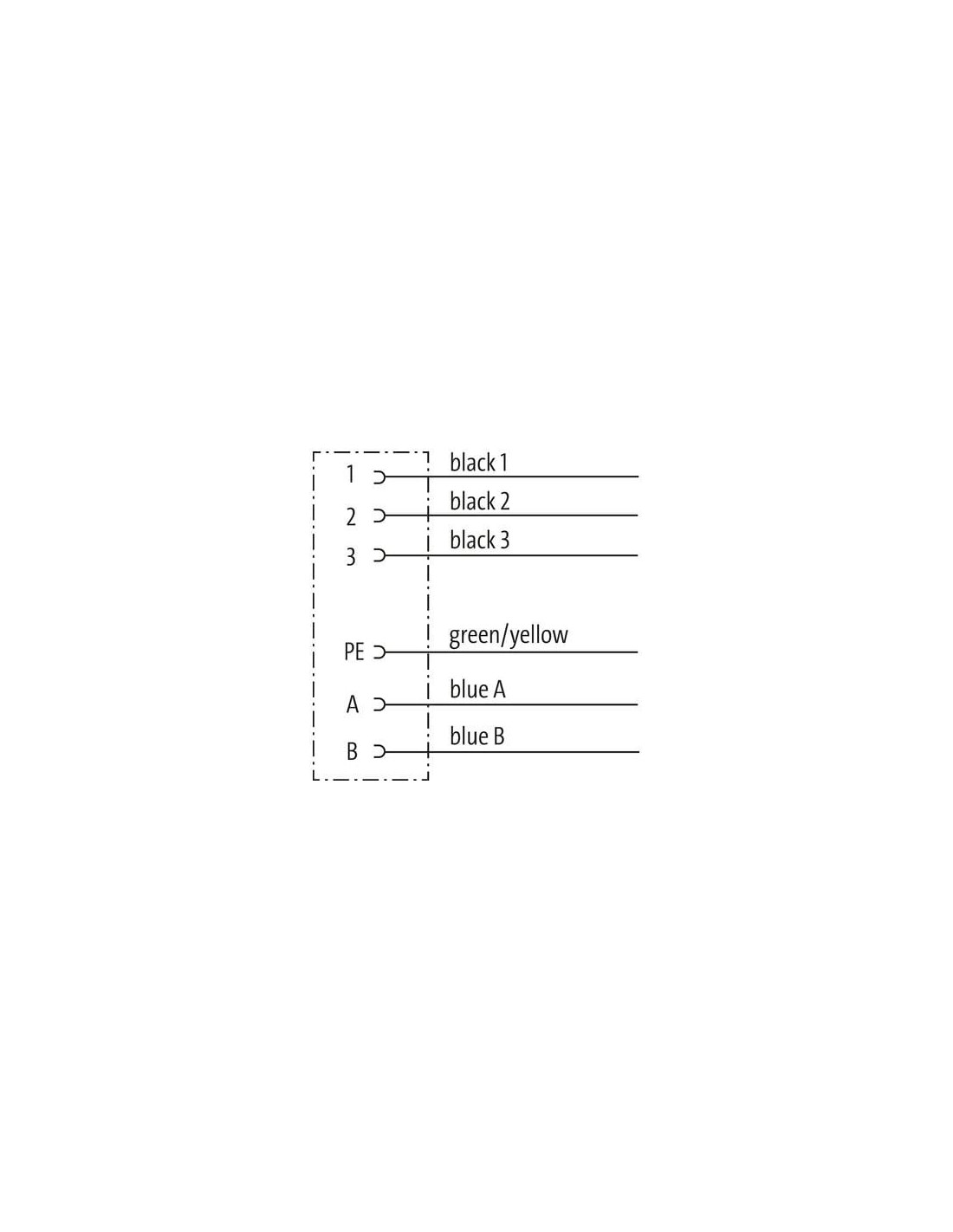

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |

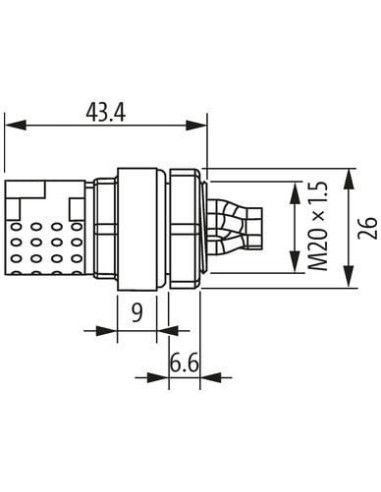

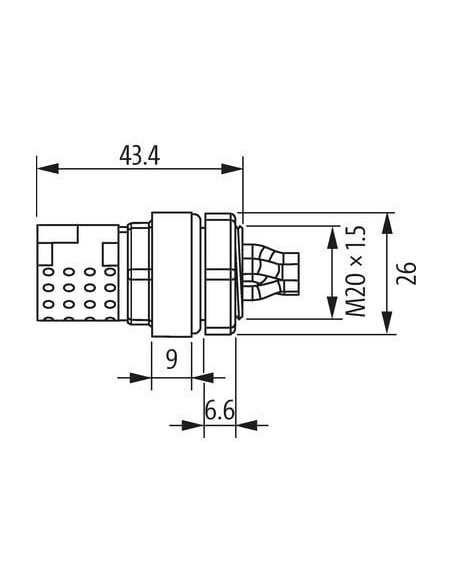

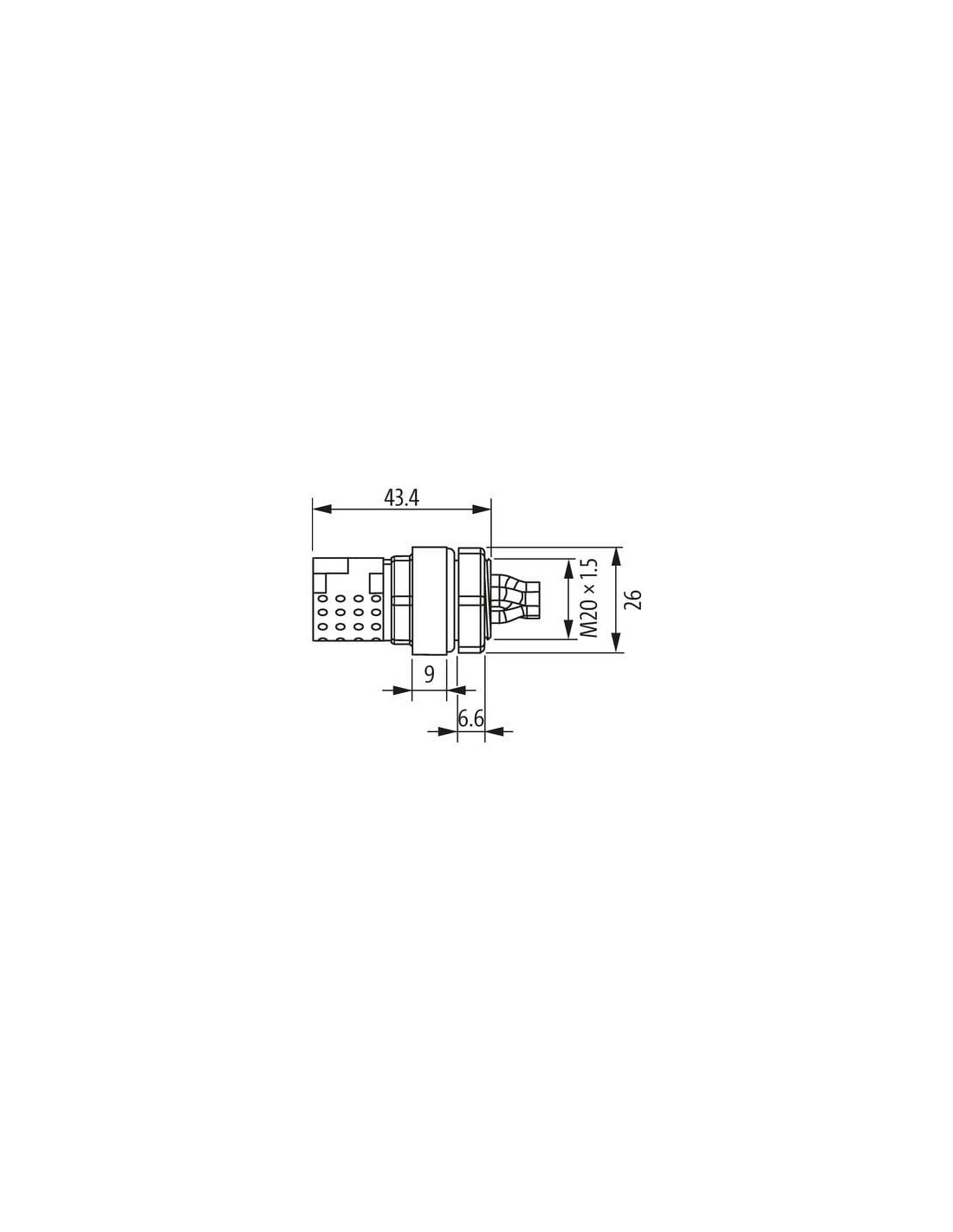

Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |

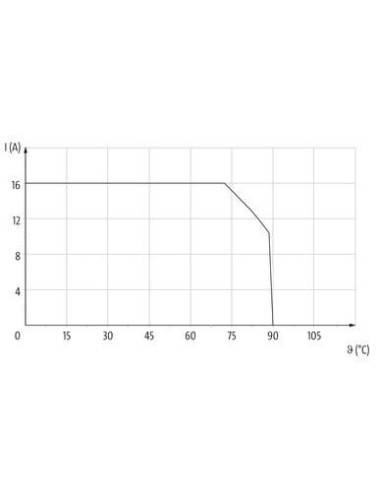

Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
General data | Cable
| Identyfikacja przewodu | P80 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 3,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze panelowe ekranowane MQ15-X-Power 7000-P8391-P800100 – niezawodne połączenie zasilania i sygnału
Złącze panelowe MQ15-X-Power żeńskie ekranowane o kodzie produktu 7000-P8391-P800100 to wysokiej jakości komponent przeznaczony do profesjonalnych instalacji przemysłowych, gdzie wymagana jest pewność połączenia oraz ochrona przed czynnikami zewnętrznymi. Produkt dedykowany do montażu na panelu przednim zapewnia łatwy dostęp serwisowy oraz wysoki poziom ochrony.
Charakterystyka złącza MQ15-X-Power – zalety i zastosowanie
Złącze MQ15, 6-pinowe, z fabrycznie podłączonym kablem to uniwersalny wybór do zastosowań wymagających niezawodnego zasilania oraz przesyłu sygnałów. Ekranowana obudowa skutecznie chroni przed zakłóceniami elektromagnetycznymi oraz działaniem agresywnych czynników środowiskowych. Wysoka szczelność obudowy potwierdzona stopniem ochrony IP67 gwarantuje bezpieczną eksploatację nawet w trudnych warunkach przemysłowych.
- Zabezpieczenie przed pyłem i wodą - stopień ochrony IP67
- Maksymalne napięcie robocze - 600V AC / 63V DC dla styków sygnałowych
- Wysoki prąd roboczy - do 16A dla zasilania, 10A dla sygnału
- Trwały materiał - obudowa z niklowanego mosiądzu
- Posrebrzane styki dla lepszej przewodności i odporności na korozję
- Kabel 6-żyłowy o przekroju 2,5 mm², izolacja PVC
- Bagnetowy sposób zamykania – szybki, pewny i wygodny montaż
- Temperatura pracy od -40°C do +90°C (w zależności od jakości kabla)
Typowe zastosowania złącza panelowego MQ15-X-Power
Złącze MQ15-X-Power 7000-P8391-P800100 doskonale sprawdza się w instalacjach przemysłowych, automatyce, maszynach produkcyjnych, systemach transportowych, szafach sterowniczych oraz rozdzielniach. Może być stosowane zarówno do zasilania silników elektrycznych, jak i przesyłu sygnałów sterujących. Dzięki wysokiej wytrzymałości mechanicznej i odporności chemicznej, złącze nadaje się do pracy w środowiskach narażonych na działanie olejów, płynów technicznych oraz zmienne temperatury.
Układ pinów z wyraźną separacją przewodów, w tym dedykowany przewód ochronny PE, gwarantuje bezpieczny i przejrzysty montaż instalacji. Wysoka liczba cykli wtykowych – minimum 500 – pozwala na wielokrotne rozłączanie i ponowne łączenie bez utraty jakości połączenia.
Wytrzymałość i bezpieczeństwo użytkowania
Zastosowanie wysokiej jakości komponentów oraz posrebrzanych styków gwarantuje wysoką niezawodność elektryczną i mechaniczną. Obudowa z niklowanego mosiądzu dodatkowo podnosi odporność na uszkodzenia mechaniczne i wpływy środowiskowe. Dodatkowa ochrona przed nadmiernym zgięciem przewodu oraz zalecenia dotyczące promienia gięcia kabla skutecznie wydłużają żywotność całego połączenia.
Dlaczego warto wybrać złącze panelowe MQ15-X-Power?
- Wytrzymałość na trudne warunki przemysłowe
- Bezpieczny przesył wysokiego prądu i napięcia
- Odporność na zakłócenia elektromagnetyczne oraz czynniki chemiczne
- Bardzo dobra odporność na oleje, benzyny i płomienie
- Uniwersalne zastosowania w automatyce oraz energetyce
- Szybki montaż z wykorzystaniem systemu bagnetowego
Dodatkowe informacje na temat odporności chemicznej i długości przewodów są dostępne na indywidualne zapytanie. Złącze panelowe MQ15-X-Power stanowi niezawodne rozwiązanie dla instalacji wymagających najwyższego poziomu bezpieczeństwa, stabilności i łatwości obsługi.
