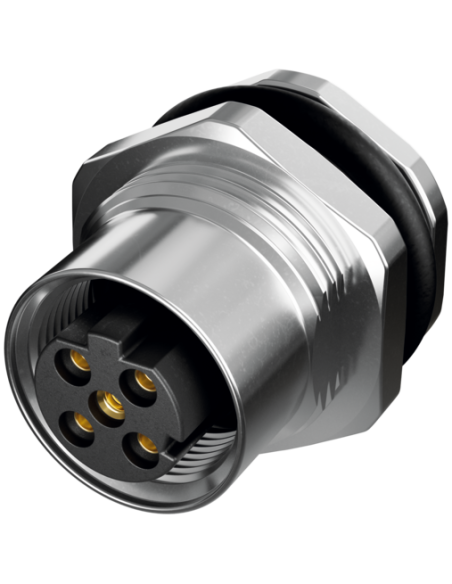

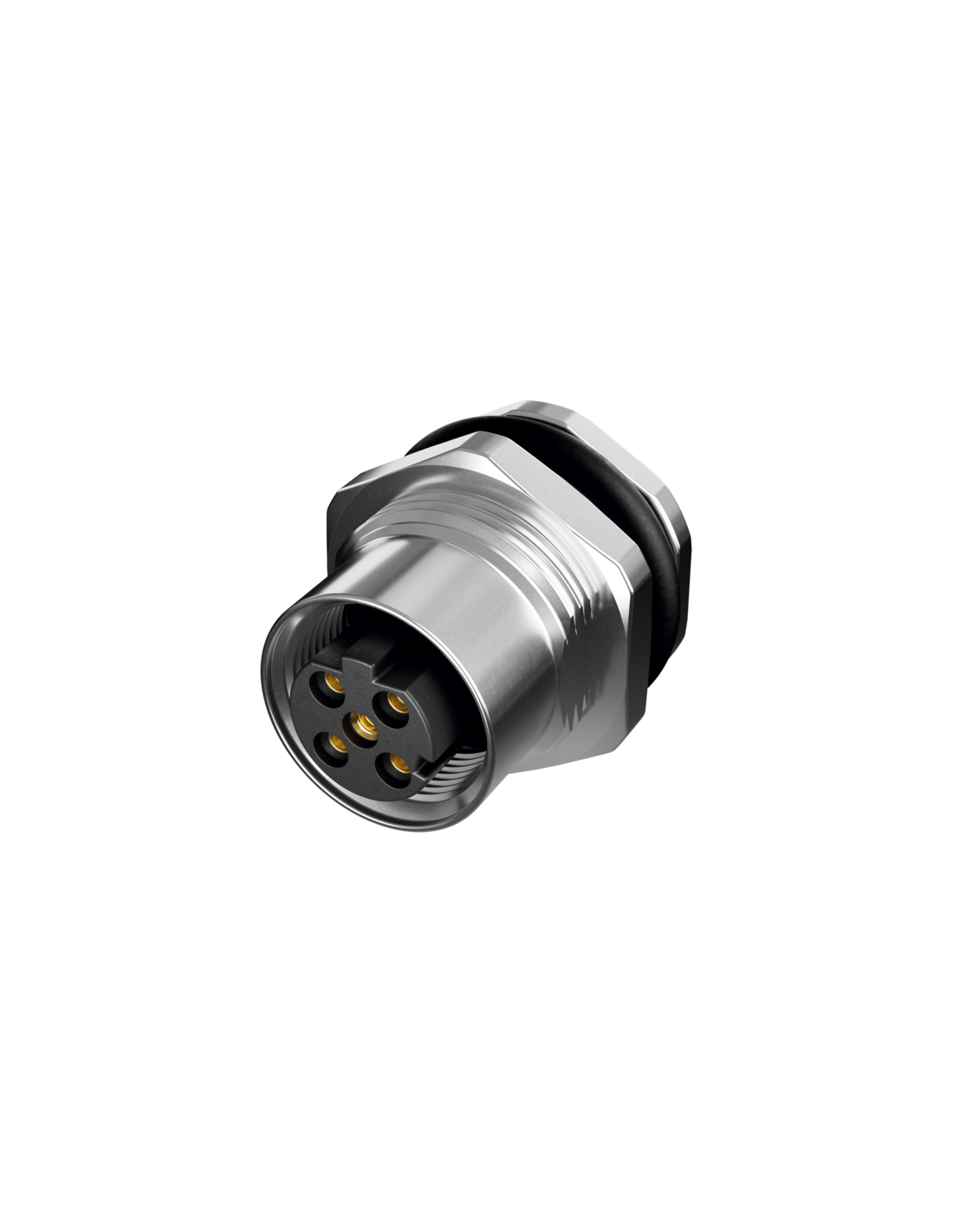

Wtyk płytki drukowanej
Żeński proste
M12, 4-piny
Kodowanie D

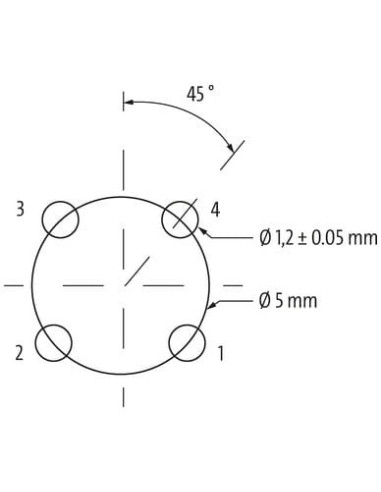

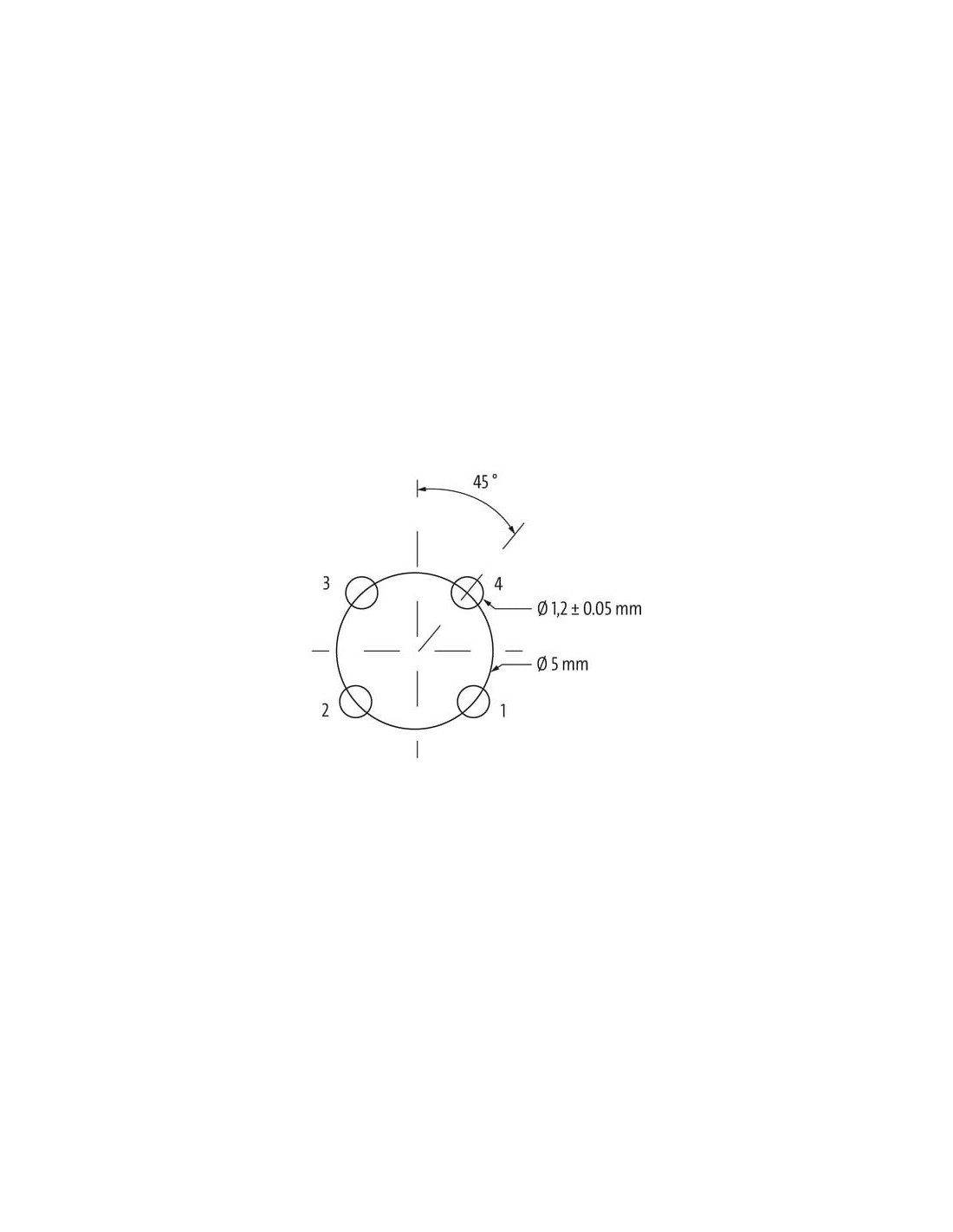

Przyłącze lutowane THT
Montaż na tylnym panelu
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Kodowanie | D |
| Materiał styk | Stop miedzi |

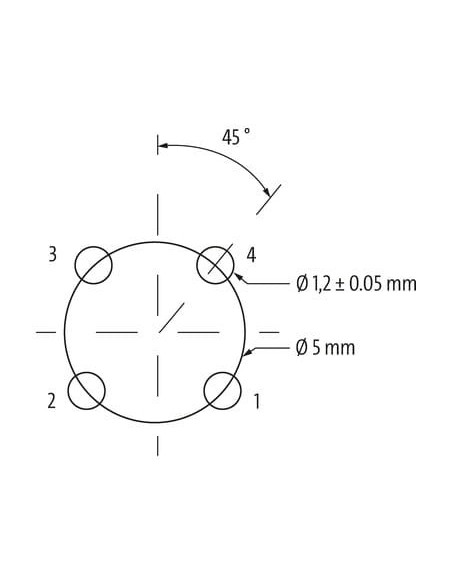

| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5 |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |

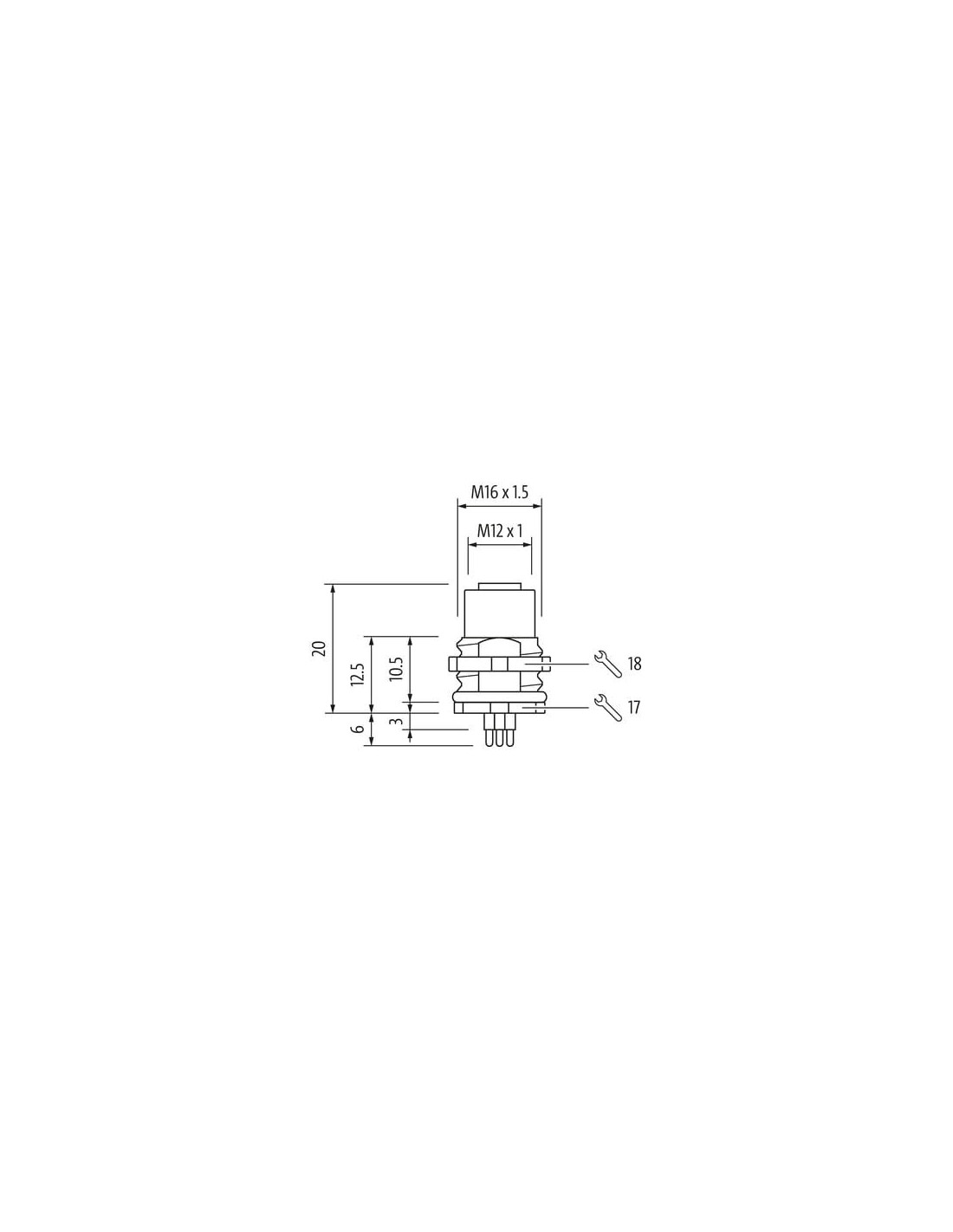

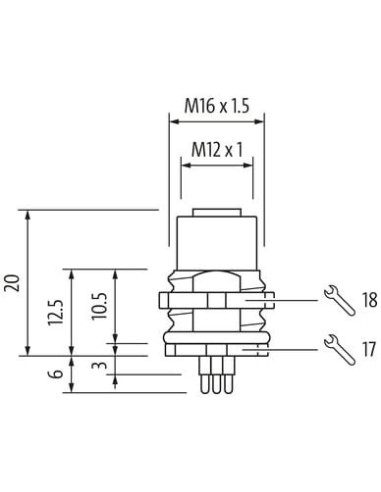

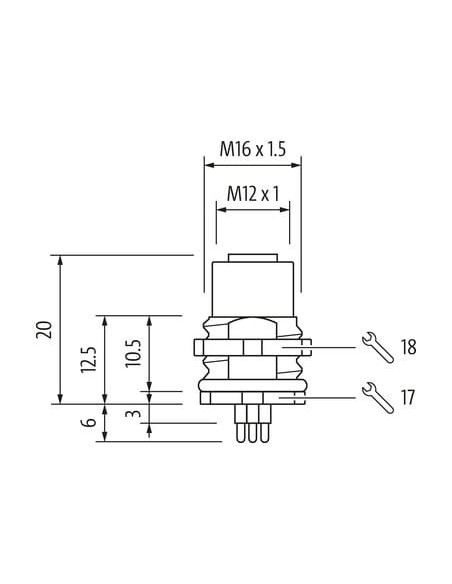

| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA66 |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Złącze kołnierzowe M12 żeńskie 4-polowe 7000-R2214-11D2400 – profesjonalne rozwiązanie do komunikacji przemysłowej
Złącze kołnierzowe M12 żeńskie 4-polowe o kodzie produktu 7000-R2214-11D2400 to niezawodny element przeznaczony do instalacji panelowych oraz aplikacji przemysłowych wymagających wysokiej klasy złączy do komunikacji i zasilania. Idealny dla systemów automatyki, robotyki, sterowania maszynami, a także w przemyśle spożywczym, transportowym oraz wszędzie tam, gdzie wymagana jest trwałość i pewność połączenia.
Zalety i cechy złącza kołnierzowego M12 żeńskiego
- Standard M12 – szeroko stosowany w przemyśle, kompatybilny z wieloma systemami automatyki.
- 4 piny – zapewniają wygodne podłączenie sygnałów, komunikacji lub zasilania.
- Kodowanie D – dedykowane do transmisji danych (Ethernet, PROFINET) oraz innych aplikacji cyfrowych.
- Przyłącze lutowane THT – łatwy montaż na płytkach drukowanych pozwala na błyskawiczne wdrażanie do systemu.
- Wysoka trwałość – pozłacane styki oraz obudowa i elementy montażowe z wysokiej jakości stopu miedzi zwiększają odporność na korozję i gwarantują niezawodność połączenia w trudnych warunkach przemysłowych.
- Stopień ochrony IP67 – odporność na pył i wilgoć zapewnia bezpieczną pracę w wymagających środowiskach.
- Szeroki zakres temperatur pracy (-40°C do +85°C) – umożliwia zastosowanie w różnorodnych warunkach klimatycznych.
- Zabezpieczenie przeciwwstrząsowe – pewny montaż na panelu, odporność na drgania i wstrząsy.
- Parametry transmisji CAT5 – umożliwia transmisję sygnałów ethernetowych z dużą przepustowością.
Typowe zastosowania złącza M12 żeńskiego 4-polowego
Złącze M12 D-kodowane jest powszechnie wykorzystywane w aplikacjach przemysłowych, gdzie wymagana jest wysoka niezawodność i szybka transmisja danych, między innymi w:
- automatyce przemysłowej i systemach sterowania,
- czujnikach i urządzeniach wykonawczych w liniach produkcyjnych,
- przemyśle motoryzacyjnym, spożywczym oraz transportowym,
- sieciach komunikacyjnych Ethernet/IP, PROFINET, EtherCAT,
- zastosowaniach w trudnych warunkach zewnętrznych lub miejscach o podwyższonej wilgotności i zapyleniu.
Możliwości montażowe i uwagi instalacyjne

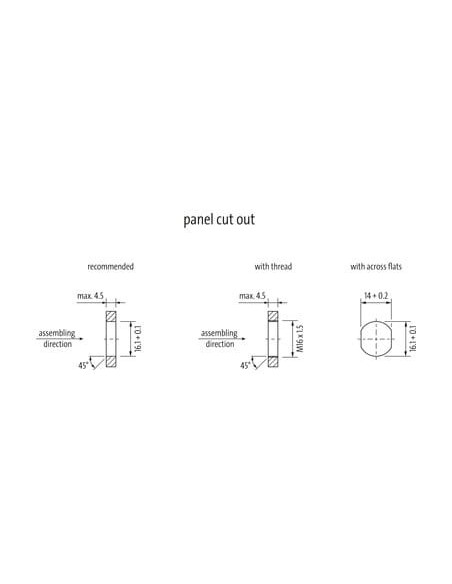

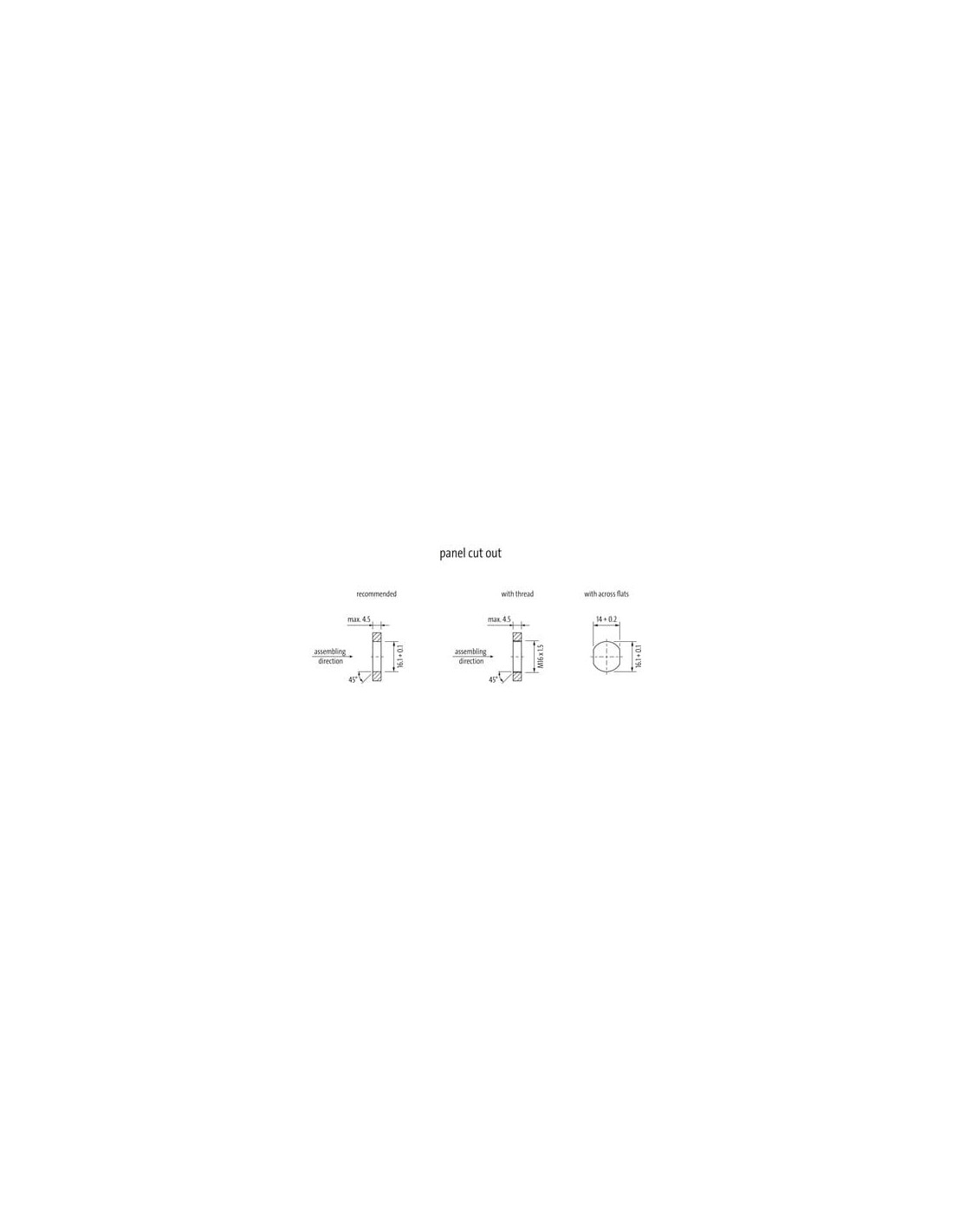

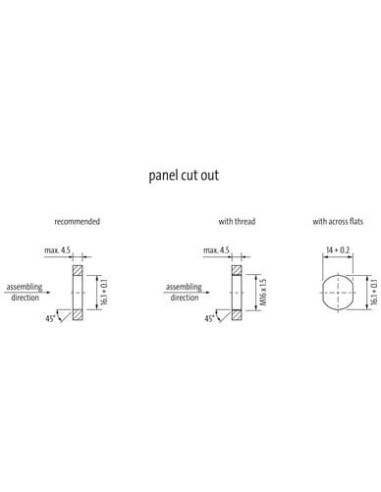

Złącze kołnierzowe M12 umożliwia łatwy montaż od strony tylnego panelu, gwarantując solidne zamocowanie dzięki gwintowi M12 x 1 oraz dodatkowej nakrętce kontrującej. Moment dokręcania wynoszący 0,6 Nm oraz zastosowanie uszczelki gwarantują szczelność i pewność instalacji.
Podczas montażu należy zachować odpowiednie promienie gięcia przewodów, aby nie naruszyć stopnia ochrony IP67 oraz zastosować odciążenie przewodu, np. opaski kablowe – zabezpieczy to złącze przed nadmiernymi obciążeniami mechanicznymi.
Złącze M12 4-polowe do płytek drukowanych – uniwersalność w nowoczesnych instalacjach
Prezentowane złącze jest idealnym wyborem zarówno dla konstruktorów, jak i integratorów oraz serwisantów nowoczesnych urządzeń przemysłowych. Kompaktowe wymiary, wysoka odporność środowiskowa oraz zgodność z międzynarodowymi standardami czynią je uniwersalnym i perspektywicznym elementem każdej instalacji z komunikacją przemysłową.
