Wtyk z kołnierzem
M12, 5-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Cynkowy odlew ciśnieniowy |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, szary |
General data | Cable
| Identyfikacja przewodu | 972 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Gniazdo męskie M12 5-pin, kodowanie A – solidne złącze przemysłowe do montażu panelowego
Gniazdo męskie M12, 5-pin, kod A, kod produktu: 7000-13522-9720100, to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, automatyki oraz systemów sterowania. Produkt umożliwia szybkie i bezpieczne połączenia elektryczne w wymagających warunkach środowiskowych, gdzie niezawodność, szczelność oraz odporność na czynniki mechaniczne mają kluczowe znaczenie.
Wytrzymała konstrukcja i podwyższona odporność – gniazdo M12
Obudowa wykonana z niklowanego odlewu cynkowego zapewnia doskonałą ochronę przed uszkodzeniami mechanicznymi oraz odporność na korozję. Stopień ochrony IP67 gwarantuje szczelność oraz ochronę przed pyłem i wilgocią, dzięki czemu gniazdo nadaje się do instalacji na zewnątrz oraz w trudnych warunkach przemysłowych. Solidna konstrukcja zapewnia wysoką trwałość nawet w przypadku częstych podłączeń i rozłączeń.
Kluczowe cechy i możliwości wykorzystania gniazda męskiego M12, kod A
- Typ montażu: montaż przedni (panelowy) – szybki i wygodny montaż w szafach sterowniczych oraz panelach urządzeń.
- Kodowanie A – uniwersalne zastosowanie w automatyce przemysłowej, przesył sygnałów oraz zasilania.
- 5 pinów – umożliwia realizację zaawansowanych połączeń sygnałowych, komunikacyjnych lub zasilających.
- Połączenie z kablem skrętkowym – fabrycznie dołączony odcinek przewodu o długości 1 m;
- Wysoka jakość kontaktów – styki pozłacane, zapewniające bardzo dobre przewodzenie oraz odporność na utlenianie.
- Standard połączenia: DIN EN 61076-2-101 (M12) – kompatybilność z szeroką gamą urządzeń oraz okablowania automatyki.
- Gwint montażowy: M16 x 1.5 – wygodny i trwały sposób mocowania do panelu.
- Temperatura pracy od -25°C do +85°C (dla złącza), co pozwala na bezproblemowe użytkowanie w szerokim zakresie zastosowań.
Typowe zastosowania gniazda męskiego M12 5-pinowego, kod A
Gniazda M12 typu męskiego z kodowaniem A są szeroko wykorzystywane w:
- automatyce przemysłowej,
- budowie maszyn i systemów pakujących,
- systemach monitoringu oraz przesyłania sygnałów,
- aplikacjach wymagających niezawodnych połączeń w warunkach wilgotnych lub zapylonych,
- przemysłowych sieciach komunikacyjnych oraz aplikacjach wymagających zasilania lokalnych urządzeń.
Bezpieczeństwo połączeń i uniwersalność – gniazdo M12 panelowe
Dzięki wysokiemu stopniowi ochrony IP67 oraz zgodności z wymaganiami NEMA 3/4/6P, gniazdo gwarantuje szczelność oraz odporność na zalania i kontakt z kurzem, czyniąc je idealnym wyborem do pracy w halach produkcyjnych, na zewnątrz, jak i w środowisku o zwiększonym ryzyku uszkodzeń mechanicznych.
Gniazdo posiada łatwy sposób montażu na panelach, a dzięki uniwersalnemu rozmiarowi M12 oraz standardowi kodowania A, możliwe jest dopasowanie do szerokiej gamy dostępnych kabli i złącz kompatybilnych. Zastosowany przewód PUR zapewnia dobrą odporność na ścieranie, oleje oraz działanie substancji chemicznych, co przekłada się na długą eksploatację w wymagających aplikacjach przemysłowych.
Schemat połączeń oraz wymiary montażowe – gniazdo męskie M12

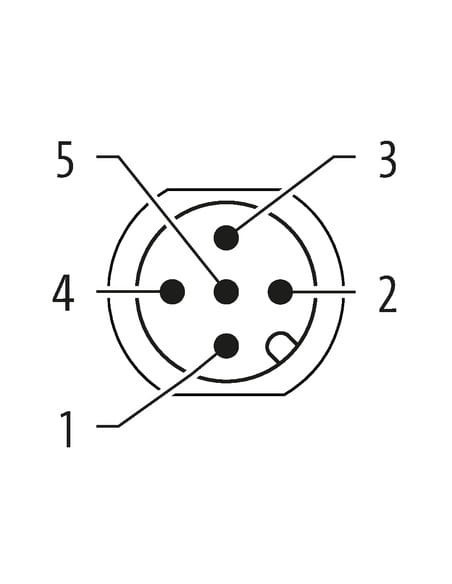

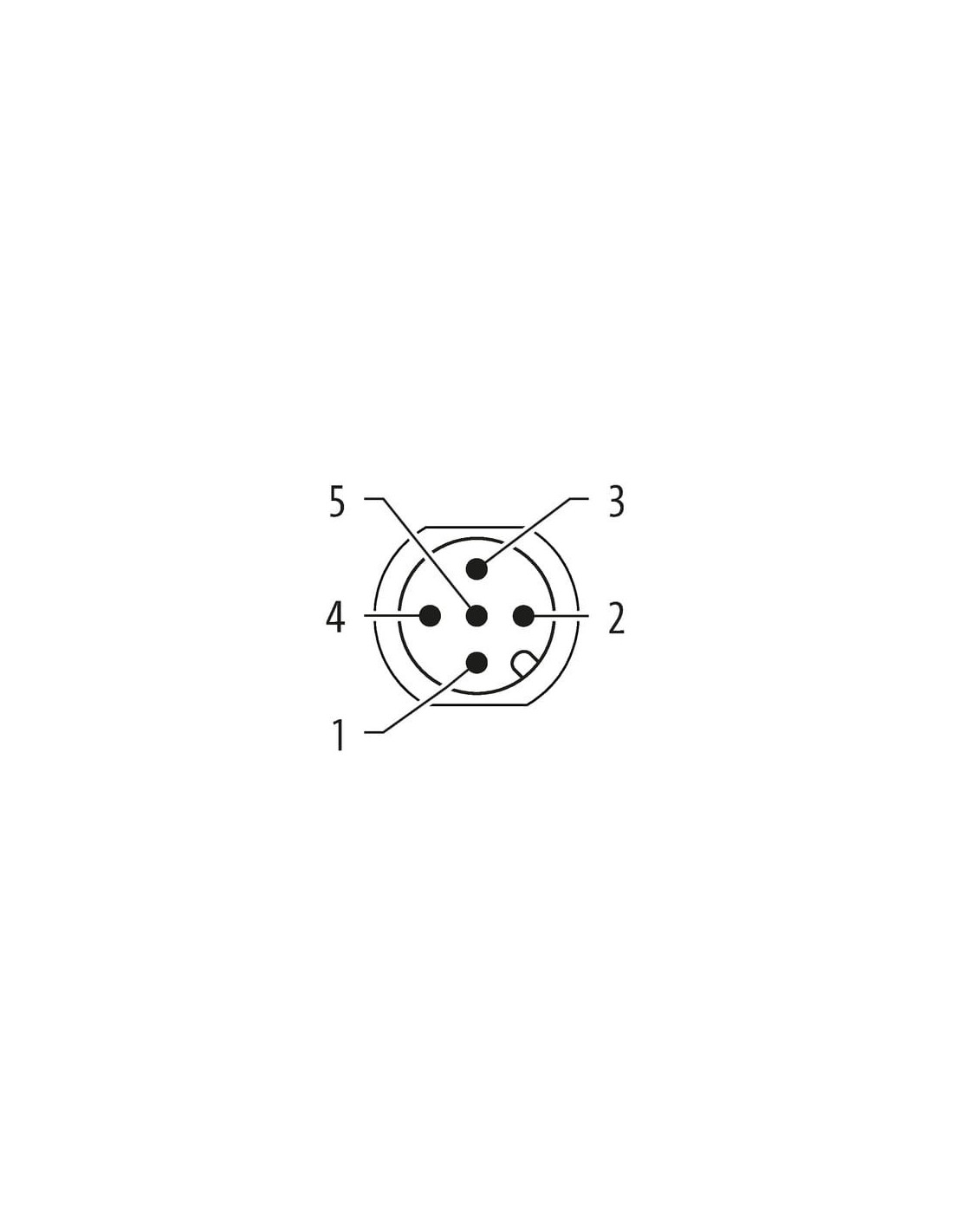

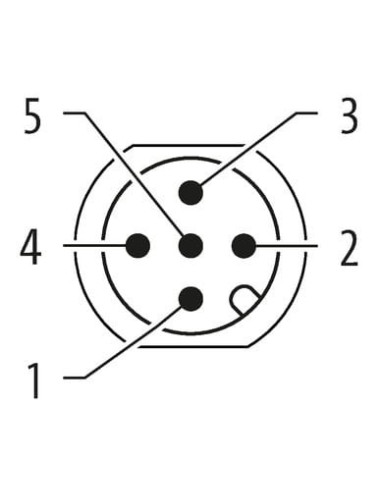

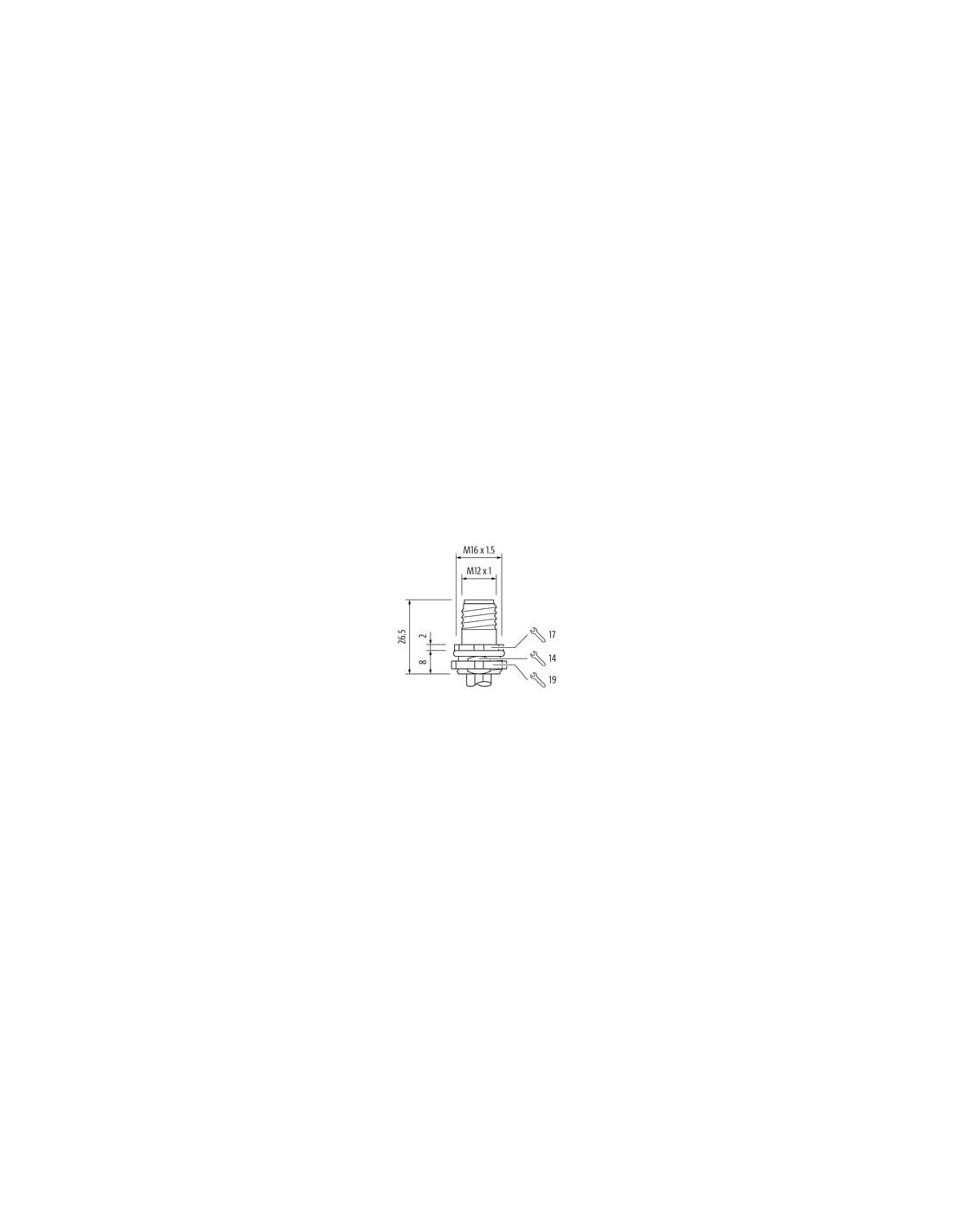

Na załączonych schematach można znaleźć numerację oraz kolory żył odpowiadające poszczególnym pinom złącza (BN, WH, BU, BK, GY) oraz szczegóły wymiarowe, ułatwiające prawidłową instalację i serwisowanie komponentu.
Gniazdo męskie M12, kod A to niezawodne, uniwersalne i trwałe rozwiązanie dla szerokiego zakresu aplikacji automatyki oraz elektroniki przemysłowej, gdzie wymagane są pewne i szczelne połączenia sygnałowe oraz zasilające.
