Ethernet CAT5
Przepust szafy rozdzielczej
Żeński - żeński
M12, 4-piny
Kodowanie D
ekranowany
| Family construction form | M12 |
| Kodowanie | D |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | M12 |
| Kodowanie | D |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |

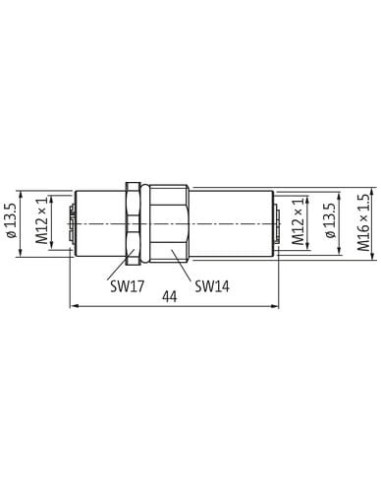

Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Family construction form | M12 |
| Rozwartość klucza | SW19 |

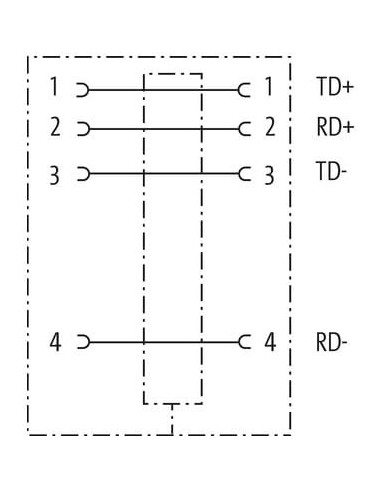

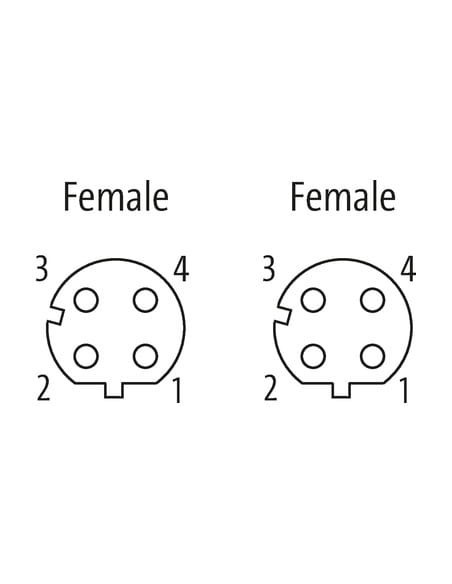

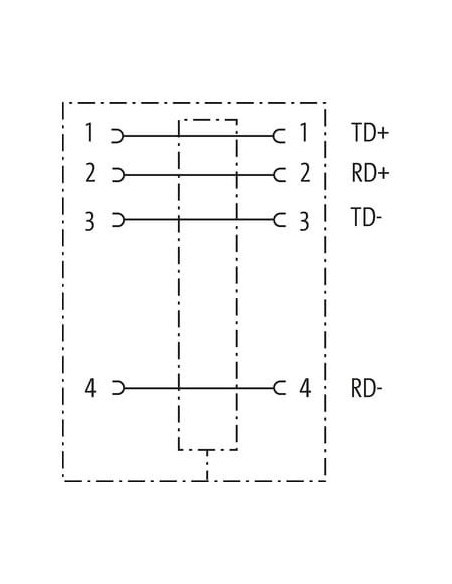

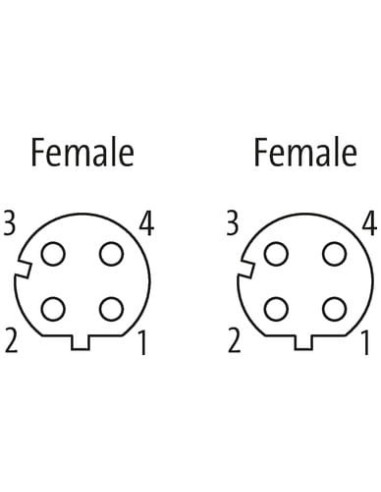

Instalowanie | Układ pinów
| Kodowanie | D |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

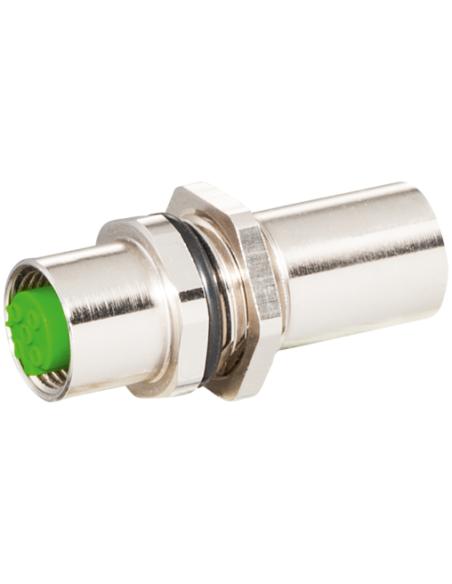

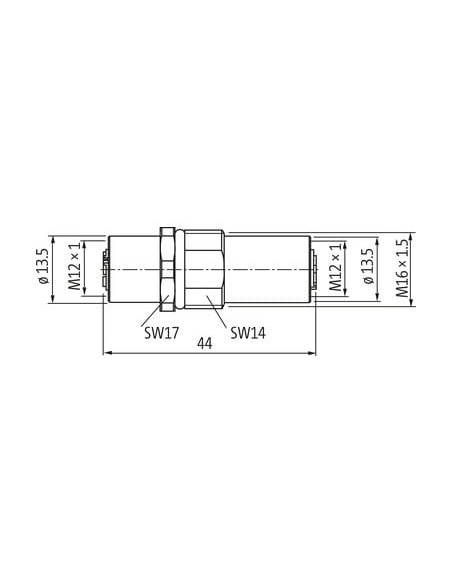

Złącze panelowe M12 żeńskie/żeńskie 4-polowe D-kodowane – Ethernet CAT5
Złącze panelowe M12 żeńskie/żeńskie 4-polowe o kodowaniu D to niezawodny element przeznaczony do zastosowań w instalacjach przemysłowych oraz systemach automatyki, szczególnie tam, gdzie wymagane są szybkie i bezpieczne połączenia sieciowe Ethernet. Produkt umożliwia wygodny przelot przez ścianę szafy sterowniczej lub rozdzielczej, zapewniając trwałość oraz odporność na trudne warunki środowiskowe.
Najważniejsze zalety złącza panelowego M12 D-kodowanego
- Szybka transmisja danych do 100 Mbit/s – zgodność z CAT5, idealnie sprawdzi się w sieciach przemysłowych wymagających wysokiej przepustowości.
- Podwyższony stopień ochrony: IP67 – zapewnia szczelność oraz odporność na pył i wodę, co umożliwia montaż w wymagających warunkach produkcyjnych.
- Stabilność i trwałość wykonania – niklowana powłoka i obudowa z mosiądzu gwarantują wysoką odporność mechaniczną oraz ochronę przed korozją.
- Bezpieczne, odporne na wibracje mocowanie – montaż przelotowy z nakrętką oraz dodatkową ochroną przeciwwstrząsową.
- Uniwersalny montaż w panelu – gwint montażowy M12 x 1 umożliwia łatwą i szybką instalację bez konieczności użycia specjalistycznych narzędzi.
Typowe zastosowania złącza M12 4-polowego
Złącze panelowe M12 to produkt dedykowany do rozwiązań, w których wymagane jest przesyłanie sygnałów Ethernet w trudnych warunkach środowiskowych. Najczęściej wykorzystywane jest w:
- systemach automatyki przemysłowej,
- budowie maszyn i urządzeń,
- systemach transportowych i magazynowych,
- szafach sterowniczych oraz rozdzielczych,
- aplikacjach Ethernet do transmisji danych (Topologia 100Base-TX).
Budowa i funkcjonalność złącza Ethernet D-kodowanego
Złącze panelowe 4-polowe M12 wyposażone jest w dwa gniazda żeńskie (female-female) D-kodowane. Dzięki zastosowaniu 4-pinowej konfiguracji możliwa jest pełna, dwukierunkowa transmisja danych (full duplex) dla Ethernetu. Wewnętrzne ekranowanie chroni przed zakłóceniami elektromagnetycznymi, a dedykowany układ pinów zapewnia poprawność połączenia.
Warunki pracy i instalacji
Produkt przeznaczony jest do pracy w szerokim zakresie temperatur – od -25°C do +85°C. Polecany do instalacji, w których zadbano o odpowiednie odciążenie przewodu oraz promienie gięcia zapewniające zachowanie szczelności IP67.
- Maksymalne napięcie robocze: 60V AC/DC
- Maksymalny prąd na styk: 4A
- Ochrona antywibracyjna i przeciwrozkręceniowa
Podsumowanie
Złącze panelowe M12 żeńskie/żeńskie 4-polowe D-kodowane to solidny i bezpieczny wybór do wymagających aplikacji Ethernet w przemyśle. Zapewnia stabilność połączenia, ochronę przed czynnikami środowiskowymi oraz prostą instalację w panelach i rozdzielniach.
