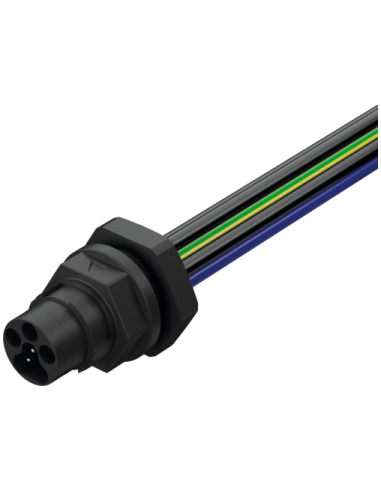

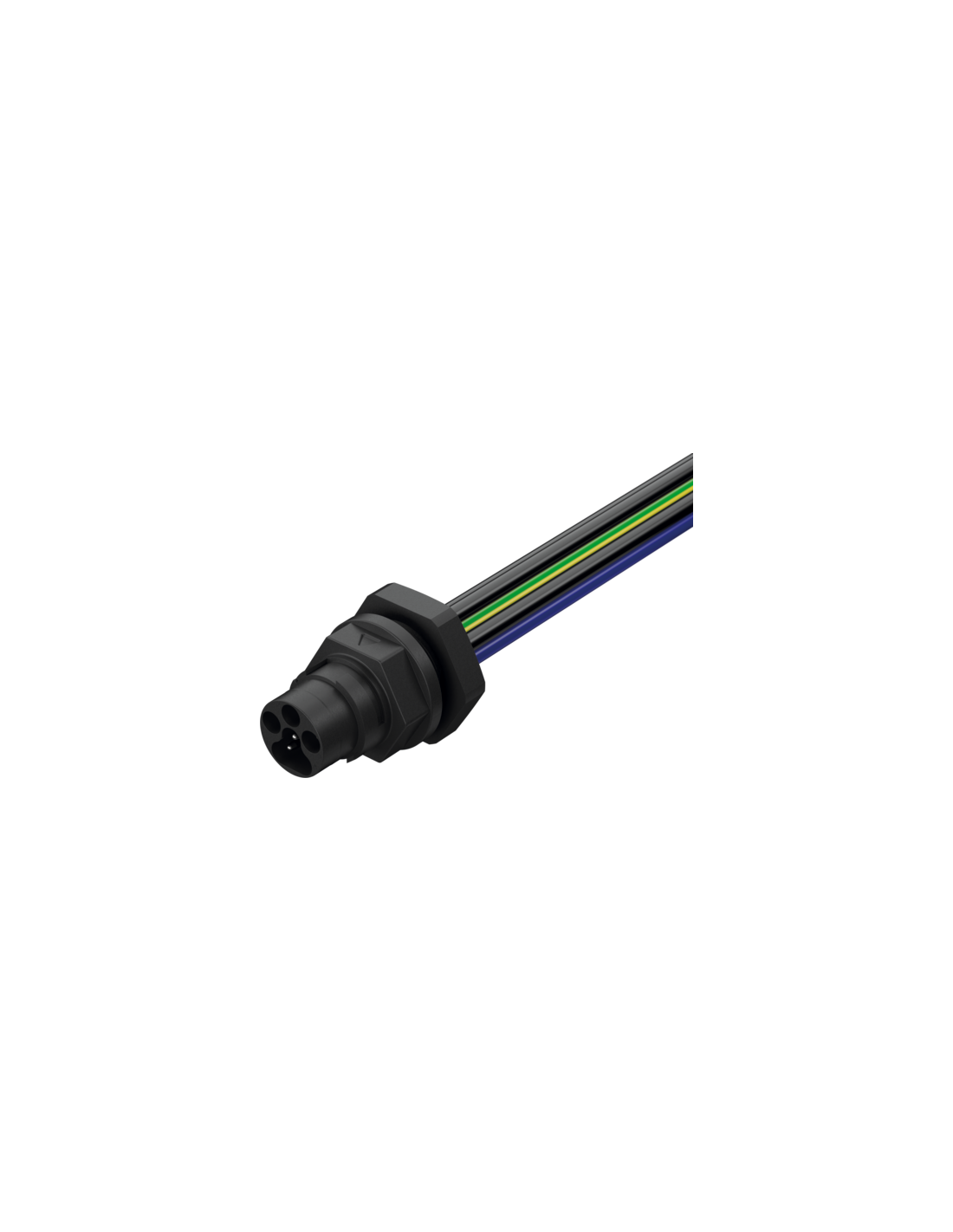

Wtyk z kołnierzem
MQ15, 6-piny
bayonet connector/bayonet lock
z podłączoną skrętką
Montaż na przednim panelu
Fastening nut included in the delivery
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie

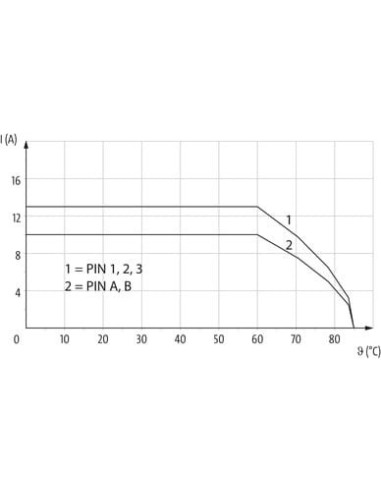

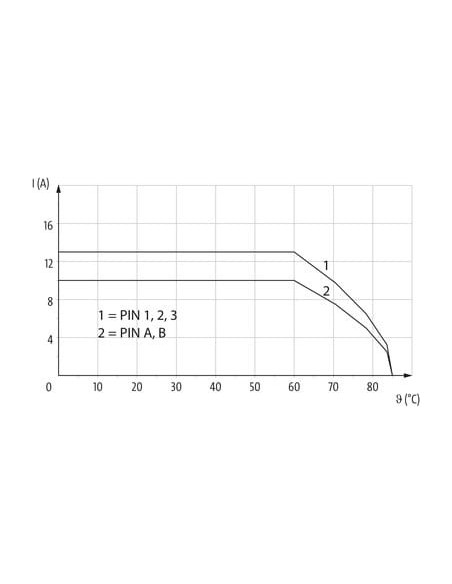

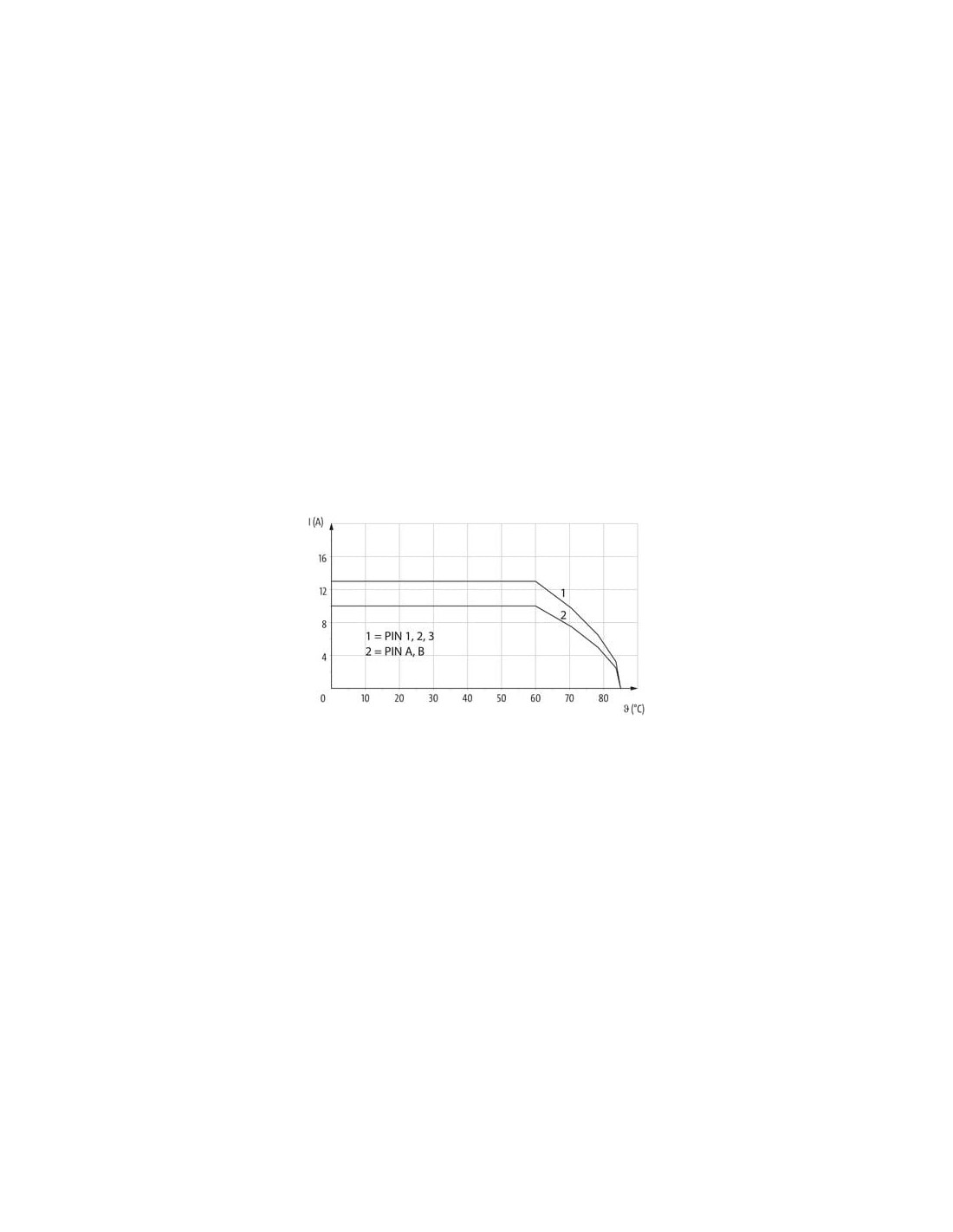

| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 13 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

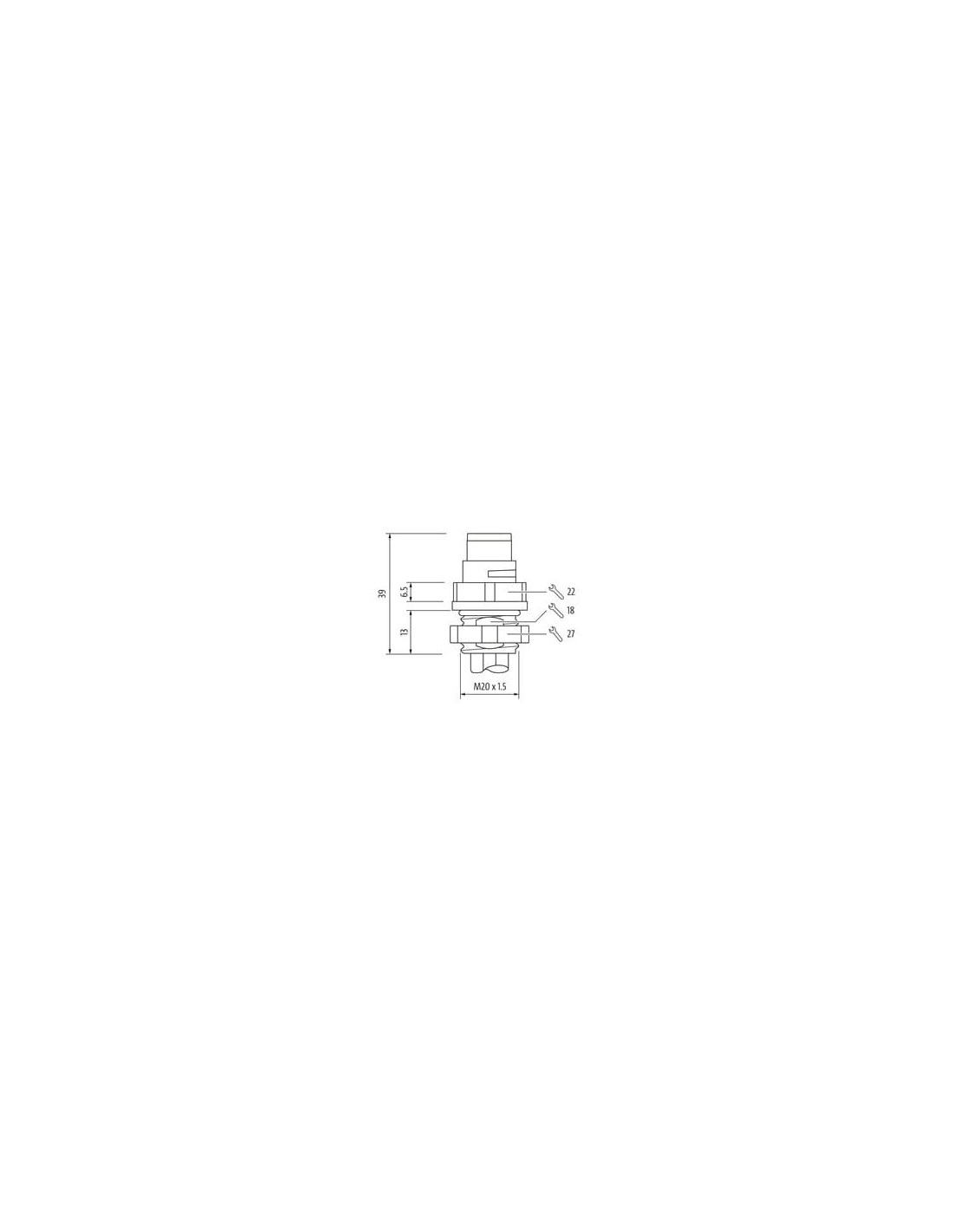

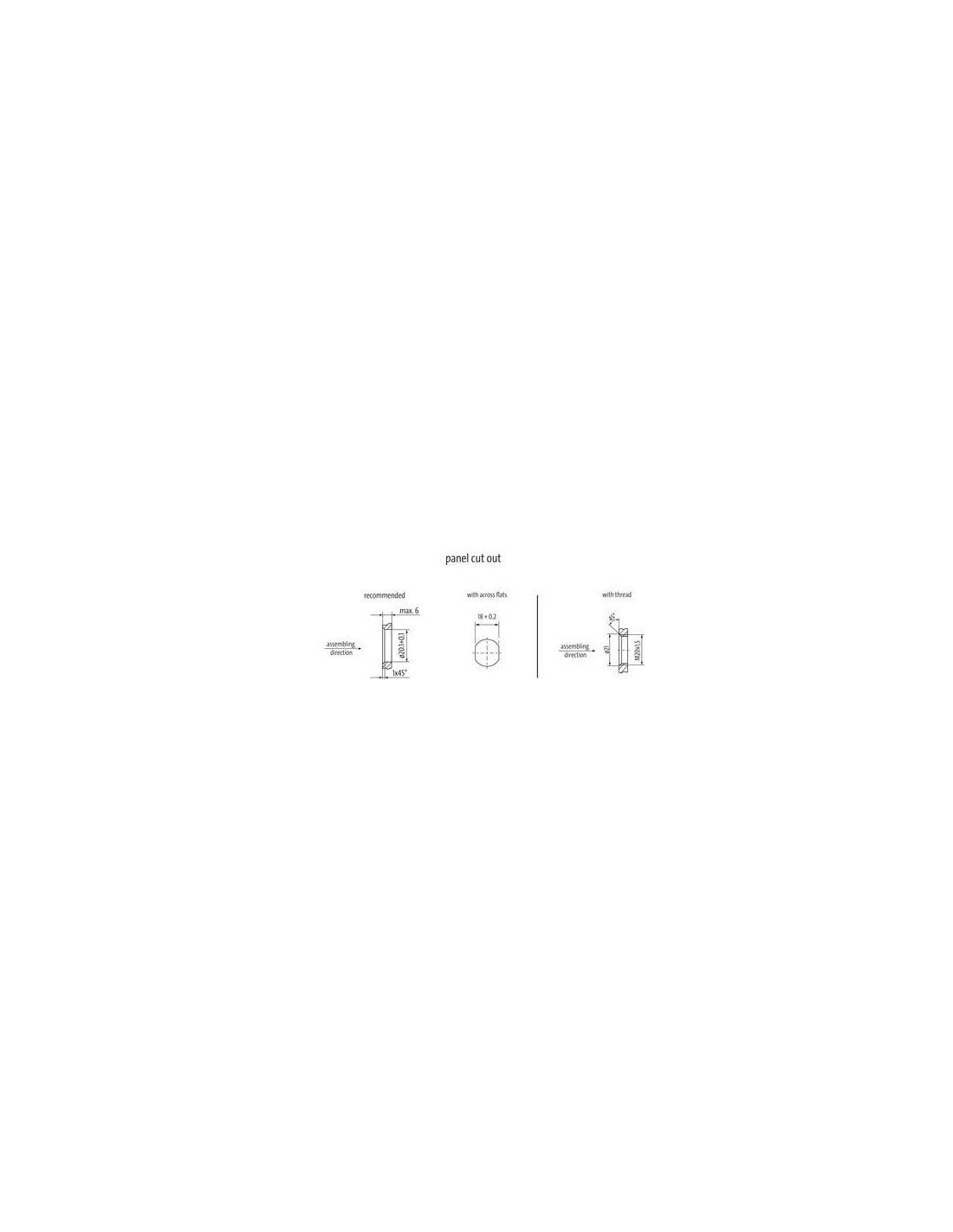

Instalowanie | Podłączanie
| Moment obrotowy | 1,5 Nm |
| Gwint montażowy | M20 x 1.5 |
| Rozwartość klucza | SW27 |

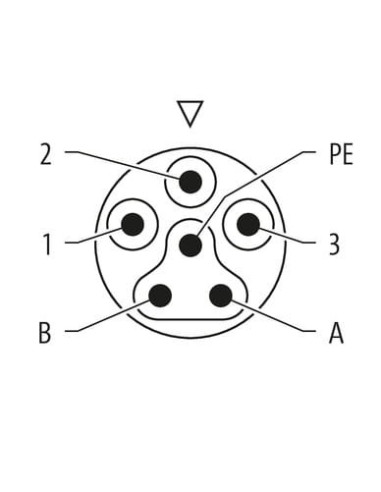

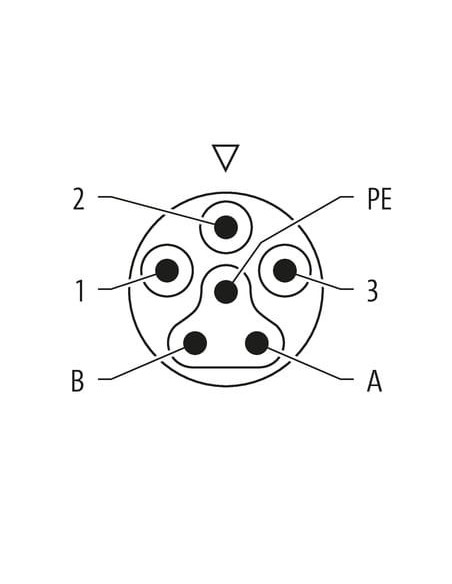

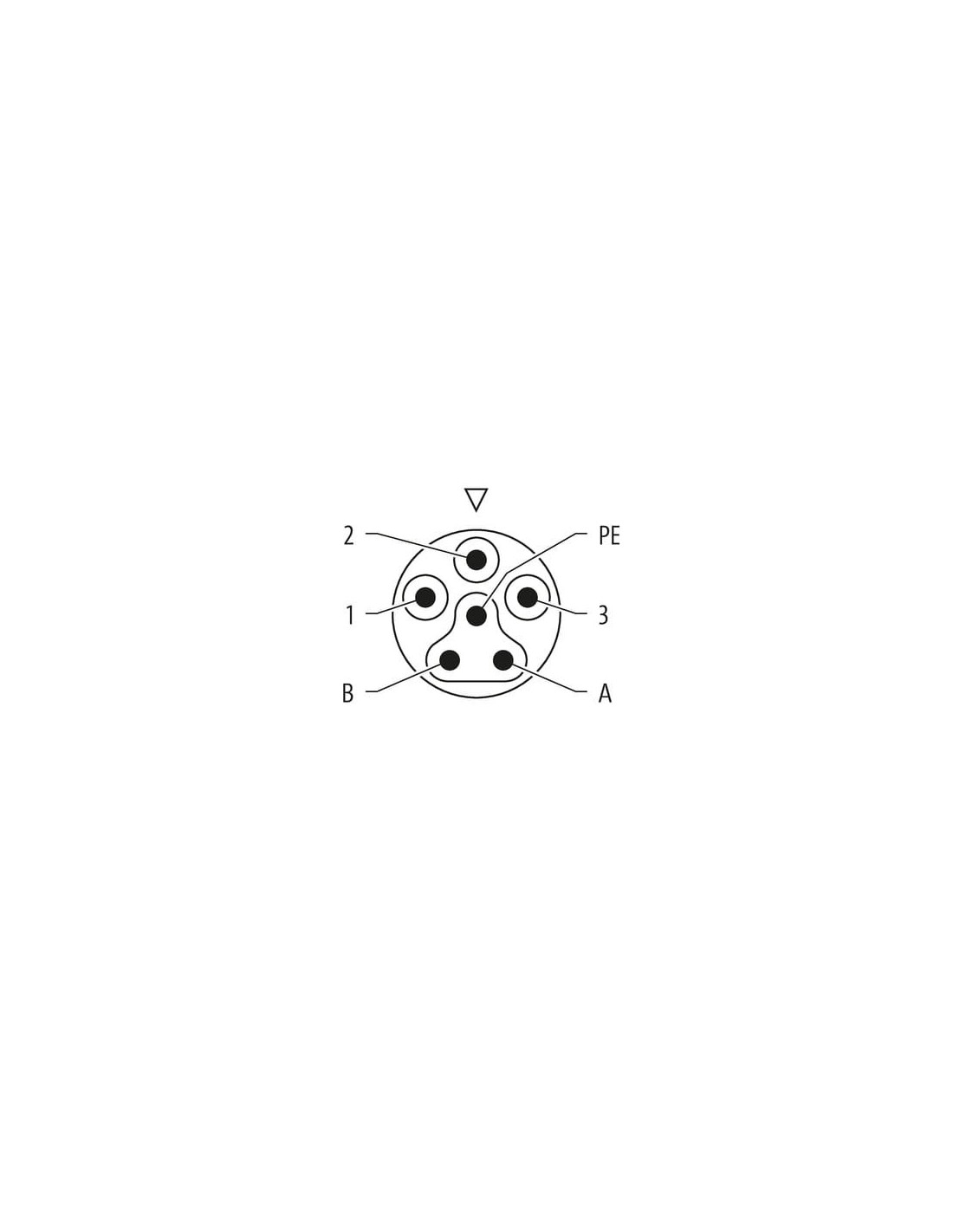

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Rated surge voltage power contacts | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

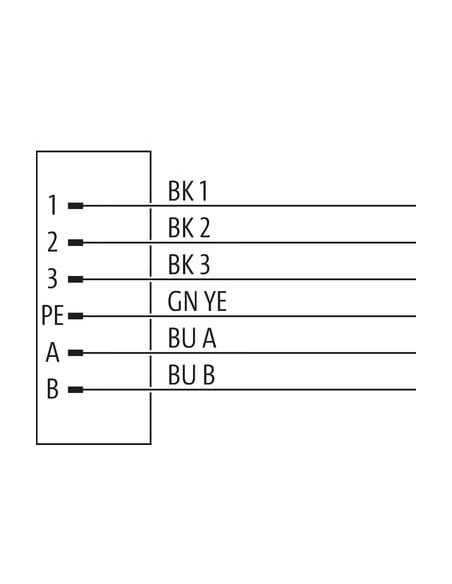

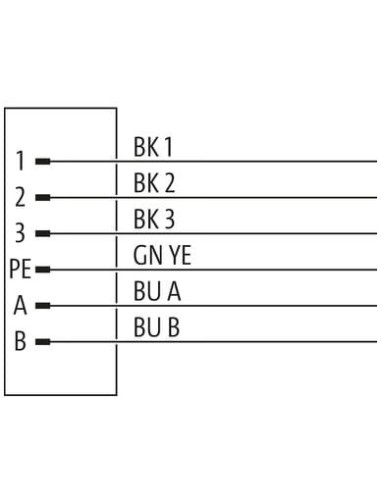

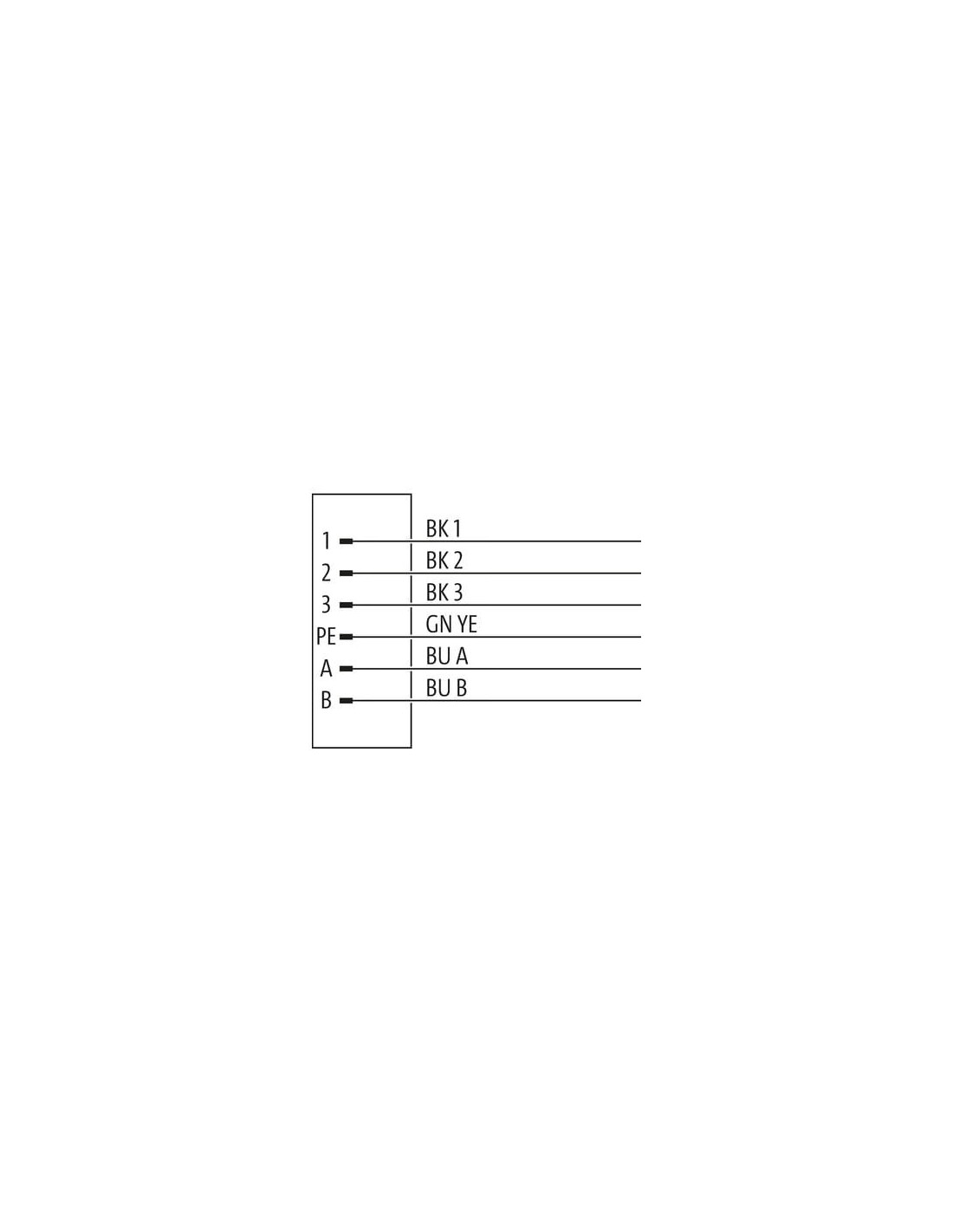

| wire arrangement | czarny 1, czarny 2, czarny 3, niebieski A, niebieski B, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P95 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, niebieski A, niebieski B, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PE-X |
| Amount wires | 6 |
| Outer diameter insulation | 2,35 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |

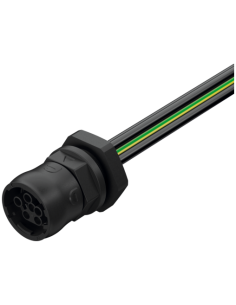

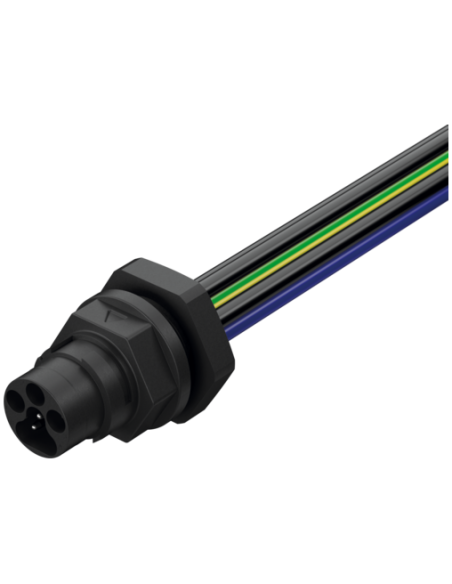

Złączka panelowa MQ15 6-pin 600V AC typ 3 – 7000-P8181-P950025
Panelowa złączka MQ15 typu bagnetowego, o kodzie 7000-P8181-P950025, to profesjonalne rozwiązanie przeznaczone do wymagających instalacji elektrycznych, w których niezawodność oraz bezpieczeństwo podłączeń mają kluczowe znaczenie. Produkt posiada 6 pinów oraz zapewnia obsługę napięcia do 600V AC na pinach zasilających, oferując szerokie możliwości aplikacyjne w przemyśle oraz automatyce.
Mocne strony i możliwości wykorzystania złącza MQ15 6-pin 600V AC
Złącze MQ15 6-pin 600V AC typ 3 zostało zaprojektowane z myślą o łatwym i szybkim montażu na panelu przednim. Dzięki zastosowaniu mechanizmu bagnetowego połączenie jest trwałe oraz odporne na drgania i przypadkowe rozłączenia. Produkt umożliwia bezpieczne podłączenie przewodów zasilających i sygnałowych w aplikacjach wymagających najwyższych standardów ochrony.
- Bardzo dobra odporność chemiczna i na oleje – możliwość wykorzystania w trudnych warunkach przemysłowych.
- Stopień ochrony IP65/IP67 – bezpieczeństwo pracy w pylistym oraz wilgotnym środowisku.
- Szybki montaż bagnetowy – minimalizuje czas przestojów instalacyjnych.
- Wytrzymałość temperaturowa – praca w zakresie od -30°C do 85°C dla złącza oraz od -40°C do 105°C dla kabla.
- Maksymalny prąd pracy 13A (zasilanie), 10A (sygnał) – odpowiedni do wielu aplikacji przemysłowych.
Typowe zastosowania złączki MQ15 7000-P8181-P950025
Produkt doskonale sprawdza się w układach zasilania silników, rozproszonych systemach sterowania, automatyce przemysłowej, liniach technologicznych oraz w instalacjach urządzeń wymagających skutecznego połączenia zasilającego i sygnałowego. Wysoka odporność na środki chemiczne, benzynę oraz oleje umożliwia wykorzystanie go również w trudnym środowisku przemysłowym – w rafineriach, fabrykach oraz instalacjach przetwórstwa spożywczego.
- Systemy automatyki przemysłowej
- Maszyny produkcyjne
- Panele sterownicze
- Układy napędowe
- Rozdzielnice prądowe
- Zasilanie rozproszonych urządzeń przemysłowych
Charakterystyka techniczna i zalety konstrukcji
Złącze posiada kodowanie typu 3 oraz wygodny układ pinów, umożliwiający łatwe rozpoznawanie oraz intuicyjny montaż. Kołnierz oraz nakrętka montażowa są w zestawie, co ułatwia szybką instalację na panelu.
Obudowa oraz izolacja styków wykonane są z wysokiej jakości tworzywa PA, cechującego się trwałością oraz wysoką odpornością mechaniczną. Dodatkowym atutem jest przewód typu skrętka miedziana ocynowana o przekroju 1,5 mm², zapewniający niskie straty przesyłu oraz długą żywotność połączenia.
Produkt spełnia normę IEC 61076-2-116, co gwarantuje kompatybilność z wieloma rozwiązaniami stosowanymi w europejskim przemyśle.
Dlaczego warto wybrać złącze MQ15 6-pin 600V AC typ 3?
Złącze panelowe z serii MQ15 to rozwiązanie umożliwiające szybki, trwały i bezpieczny montaż elektryczny w wymagających warunkach. Uniwersalne zastosowanie, odporność na czynniki zewnętrzne oraz zgodność z normami technicznymi czynią produkt idealnym wyborem do nowoczesnych instalacji przemysłowych.
Polecamy także inne produkty z kategorii: Złącza kołnierzowe »
