Wtyk z kołnierzem
M8, 4-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW10 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 969 |
Structure | Cable
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,25 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
Złącze kołnierzowe M8 męskie 4-polowe – trwałe i niezawodne połączenie w aplikacjach przemysłowych

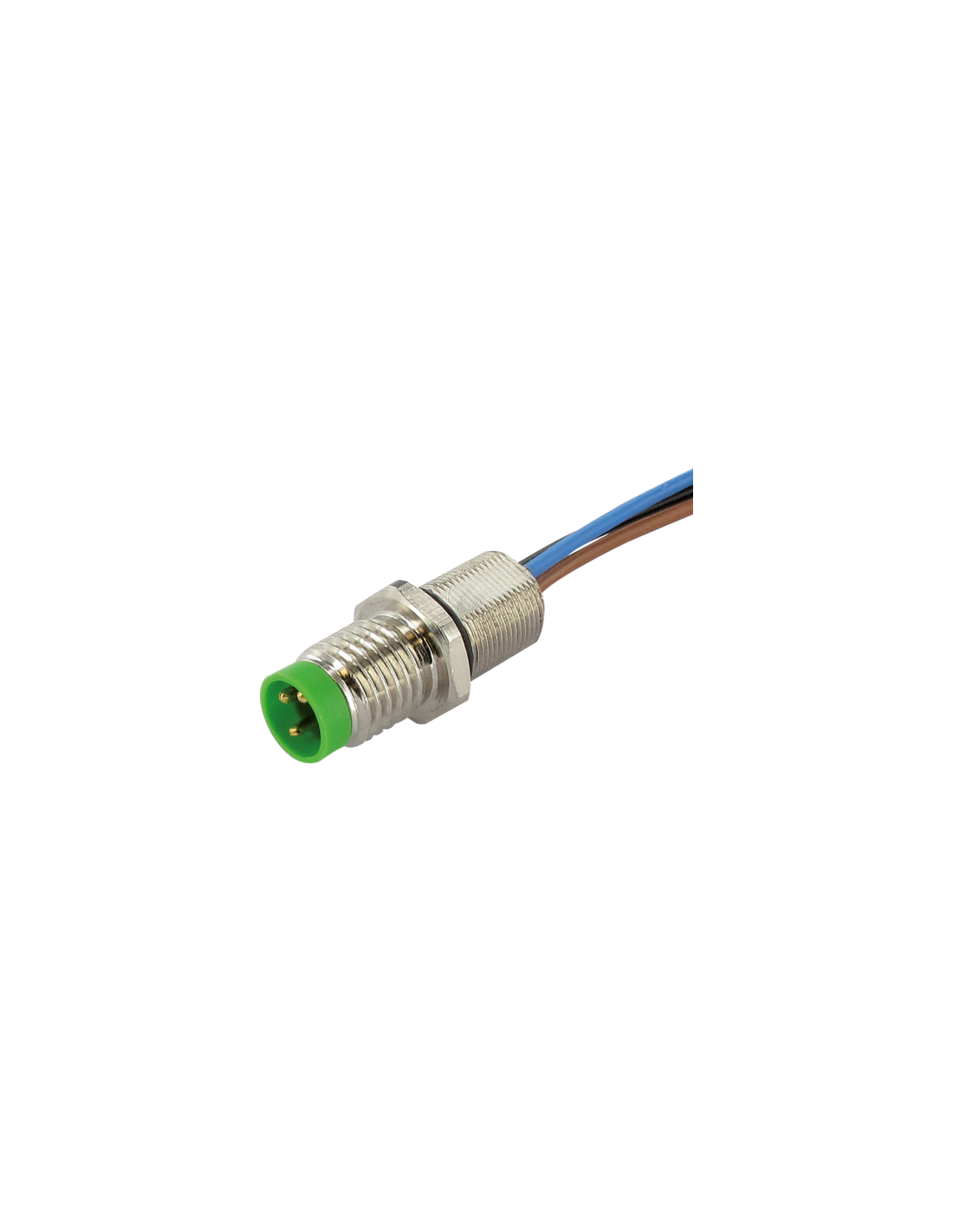

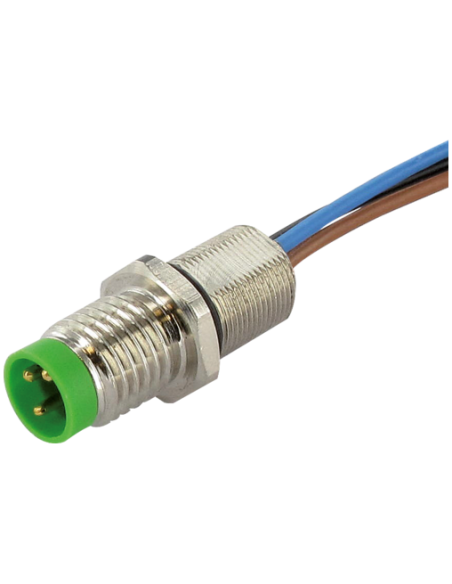

Złącze kołnierzowe M8 męskie, 4-polowe o kodzie produktu 7000-08563-9690100 to wysokiej jakości komponent, przeznaczony do montażu panelowego w systemach automatyki przemysłowej, maszynach oraz sprzęcie pomiarowym. Produkt wyposażony jest w przewód o długości 1 metra, zakończony otwartymi końcami, co zapewnia elastyczność podczas instalacji i dopasowanie do różnorodnych aplikacji.
Profesjonalne złącze M8 – cechy i wykonanie
Złącze M8 z kołnierzem oferuje 4 pozłacane piny, wykonane z odpornego stopu miedzi oraz mosiądzu. Dzięki zastosowaniu powłok niklowanych i wysokiej klasy materiałów konstrukcyjnych, złącze zapewnia długotrwałą, niezawodną pracę nawet w wymagających środowiskach przemysłowych. Gwint montażowy M8 x 1 pozwala na szybki i pewny montaż w otworach panelu sterowniczego lub maszynowego.
- Stopień ochrony IP67 – pełna odporność na pył i chwilowe zanurzenie w wodzie
- Wysoka odporność na temperaturę – praca w zakresie od -25°C do 85°C
- Prąd maksymalny na styk 4 A, napięcie robocze do 60 V DC i 50 V AC
- Szybka i trwała instalacja – montaż przy użyciu nakrętki oraz gwintu
- Trwała izolacja przewodów – polipropylen (PP)
Zastosowania złącza kołnierzowego M8 męskiego 4-polowego
Złącze męskie M8 z kołnierzem doskonale sprawdza się w instalacjach wymagających kompaktowych i odpornych na warunki środowiskowe połączeń sygnałowych i zasilających, w tym:
- Automatyka przemysłowa – podłączenie czujników, elementów wykonawczych i systemów sterowania
- Robotyka – zapewnienie bezpiecznego przesyłu sygnałów w aplikacjach ruchomych
- Systemy transportowe – szybki montaż i serwis w warunkach zapylenia i wilgoci
- Maszyny produkcyjne – integracja elementów systemów kontroli oraz układów bezpieczeństwa
Budowa i schemat połączeń – wygodne podłączenie do instalacji

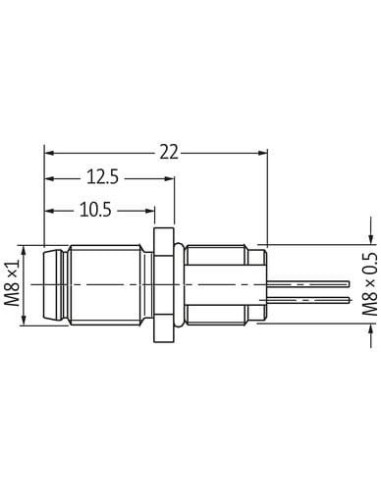

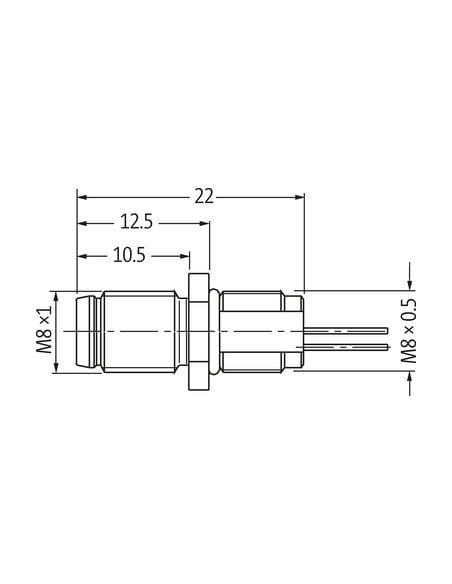

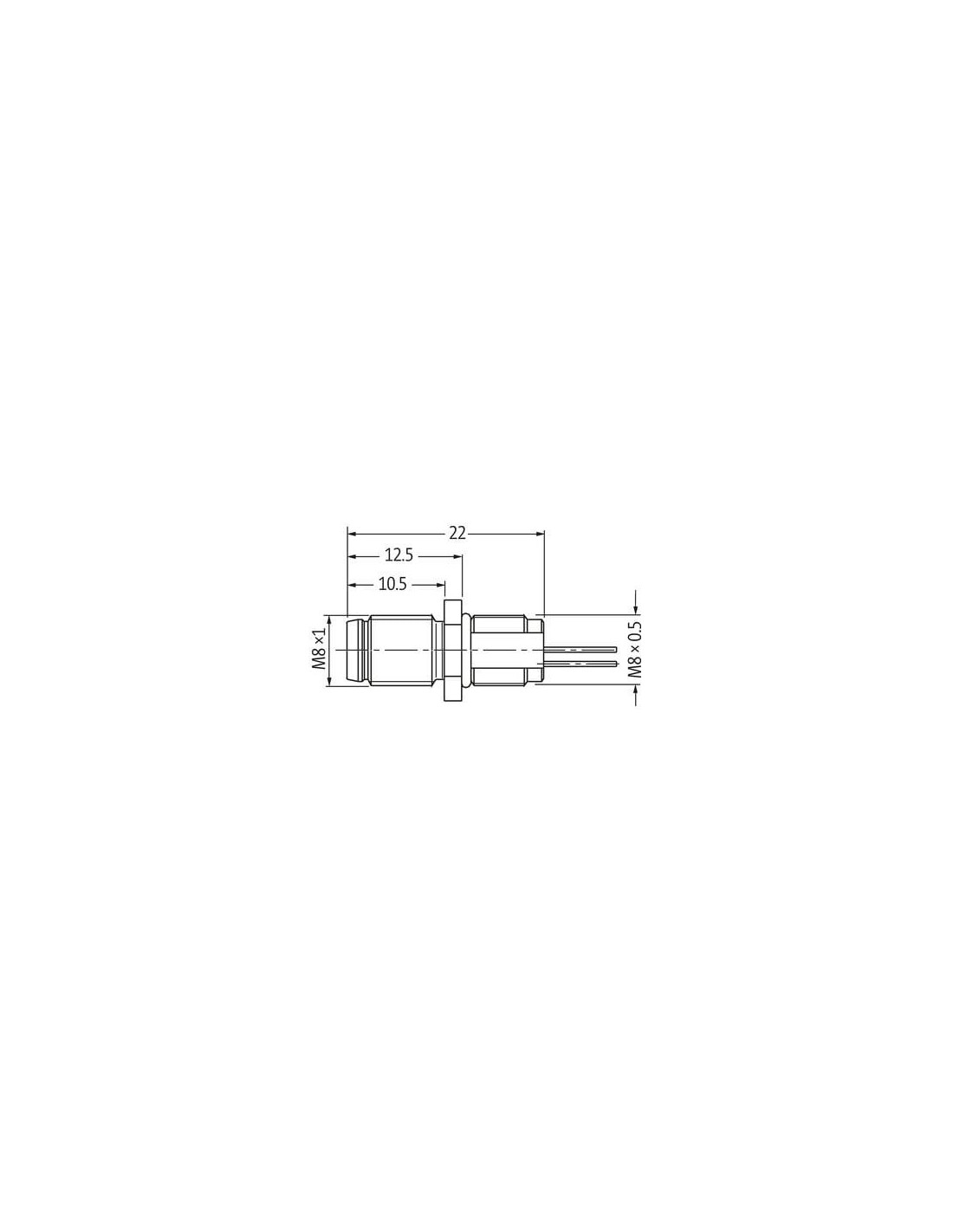

Złącze kołnierzowe M8 umożliwia łatwą identyfikację połączeń dzięki oznaczeniom kolorystycznym przewodów (brązowy, biały, niebieski, czarny). Standardowa numeracja pinów zgodna z normą DIN EN 61076-2-104 oraz czytelna dokumentacja techniczna (schematy połączeń i rysunki montażowe) minimalizują ryzyko pomyłki podczas instalacji.
- Wytrzymałość mechaniczna, odporność na uszkodzenia i korozję
- Łatwa integracja z różnymi standardami przemysłowymi
- Możliwość stosowania w warunkach zagrożenia chemicznego oraz w obecności olejów (zgodność z normami odporności chemicznej i na płomień)
Bezpieczny montaż i eksploatacja złącza M8
Przewód o długości 1 m oraz wytrzymała konstrukcja pozwalają na zastosowanie w instalacjach stacjonarnych i ruchomych. Produkt posiada niezbędne aprobaty (UL 50E) i spełnia rygorystyczne normy branżowe, gwarantując bezpieczeństwo użytkowania. Dodatkowe zalecenia dotyczące promienia gięcia oraz obsługi ułatwiają właściwe zamocowanie i długowieczność połączenia.
