Dostępny
Ethernet CAT5
Przepust szafy rozdzielczej
Żeński proste – żeński 90°
M12 – RJ45, 4-piny
Kodowanie D
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | D |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Family construction form | RJ45 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,76 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | chromowany |
| Materiał obudowa | PUR |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Do montażu z grubością ścianki min. | 2 mm |
| Do montażu z grubością ścianki maks. | 5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

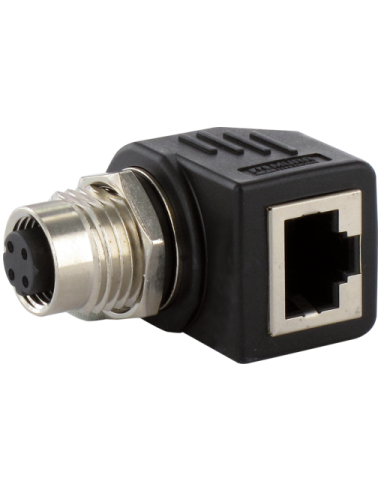

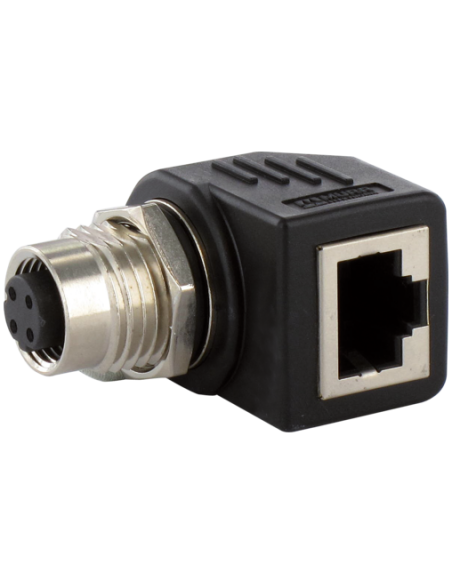

Adapter M12 żeński kod D do RJ45 90° – profesjonalne rozwiązanie do połączeń Ethernet
Adapter M12 4-pin żeński, kod D – RJ45 90° 4-polowy (kod produktu: 7000-44681-0000000) to wysokiej jakości rozwiązanie umożliwiające szybkie i niezawodne połączenia między urządzeniami przemysłowymi z interfejsem M12 a standardowymi sieciami Ethernet opartymi na złączu RJ45. Adapter został zaprojektowany z myślą o zastosowaniach przemysłowych, gdzie liczy się odporność na trudne warunki oraz wygoda montażu.
Zastosowanie adaptera M12 żeńskiego – RJ45 4-polowego 90°
Adapter M12 – RJ45 znajduje zastosowanie przede wszystkim w rozdzielniach, szafach sterowniczych, automatyce przemysłowej, instalacjach maszyn oraz systemach monitoringu i kontroli. Jest stosowany w sytuacjach, gdy niezbędne jest bezpieczne i trwałe połączenie sieciowe zgodne ze standardem Ethernet CAT5, przy jednoczesnych wymaganiach dotyczących wysokiego stopnia ochrony oraz łatwości montażu na panelu czołowym.
- Przemysłowe systemy Ethernet
- Szafy sterownicze i rozdzielcze
- Połączenia maszyn i urządzeń
- Infrastruktura automatyki
Najważniejsze zalety adaptera M12 – RJ45 90°
- Odporność na warunki przemysłowe – złącze M12 oferuje stopień ochrony IP68, co zabezpiecza przed pyłem i wodą, umożliwiając pracę w wymagających środowiskach.
- Oszczędność miejsca – kątowa konstrukcja 90° pozwala na instalację adaptera nawet w ciasnych przestrzeniach szafy sterowniczej oraz w urządzeniach przemysłowych.
- Kompatybilność – obsługuje transmisję Ethernet 100 Mbit/s (Full duplex) zgodnie z kategorią CAT5 oraz standardem ISO/IEC 11801:2002, EN 50173-1, co sprawia, że doskonale sprawdza się w nowoczesnych instalacjach przemysłowych.
- Łatwy montaż panelowy – przemyślana konstrukcja umożliwia szybkie i wygodne mocowanie na wycięciu o średnicy 13,8 x 16 mm.
- Wysoka jakość wykonania – korpus adaptera wykonany jest z odpornego na chemikalia i oleje tworzywa PUR, z elementami mosiężnymi i chromowaną powłoką blokady.

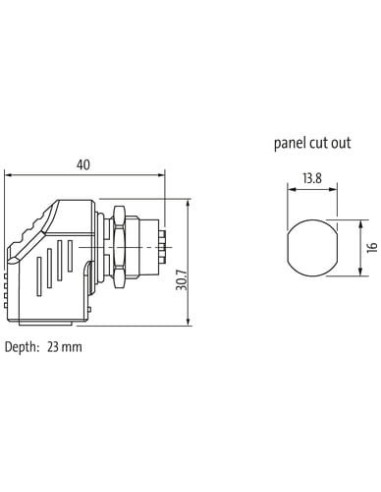

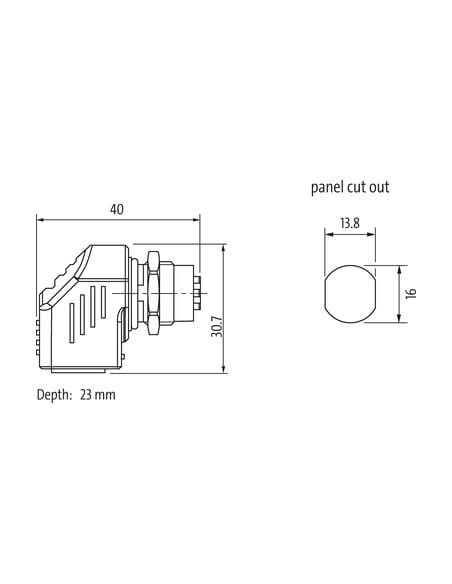

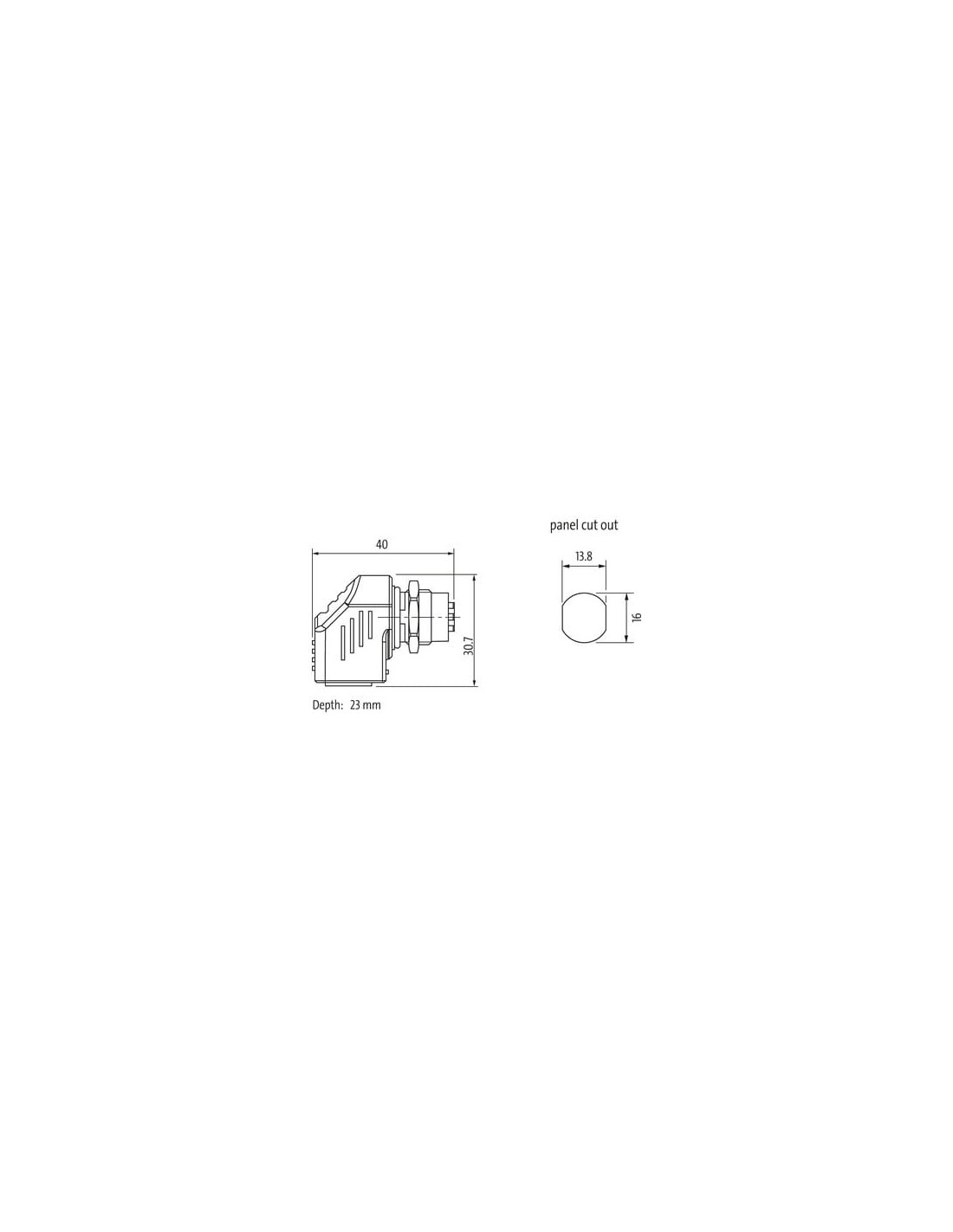

Konstrukcja i wymiary adaptera M12 – RJ45
Adapter charakteryzuje się kompaktowymi wymiarami: długość 40 mm, głębokość 23 mm oraz wysokość 30,7 mm. Zapewnia to prostą integrację z istniejącymi systemami oraz minimalne wymagania montażowe. Jest dedykowany do wycięć panelowych o wymiarach 13,8 x 16 mm oraz panelom o grubości od 2 do 5 mm.
Bezpieczeństwo i trwałość połączenia sieciowego
Ekranowany adapter zapewnia stabilną transmisję sygnału, minimalizując zakłócenia elektromagnetyczne. Specjalna konstrukcja uwzględniająca rezystory o wartości 100 omów zwiększa niezawodność połączenia.
Adapter spełnia normy IP68 (dla M12) oraz IP20 (dla RJ45), co umożliwia jego stosowanie w miejscach o podwyższonym zapyleniu, narażeniu na wilgoć i inne czynniki środowiskowe.

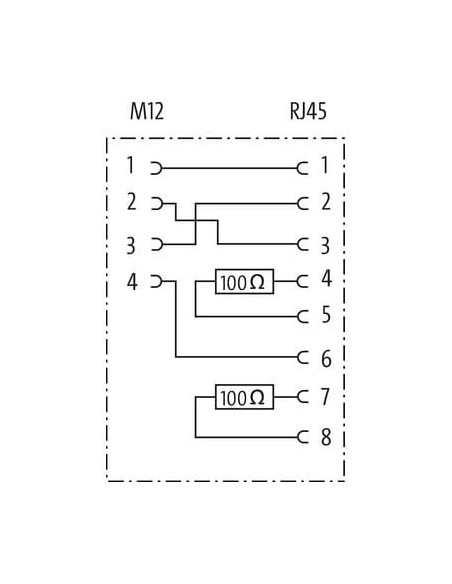

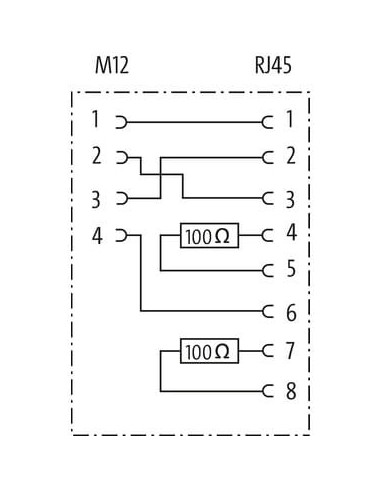

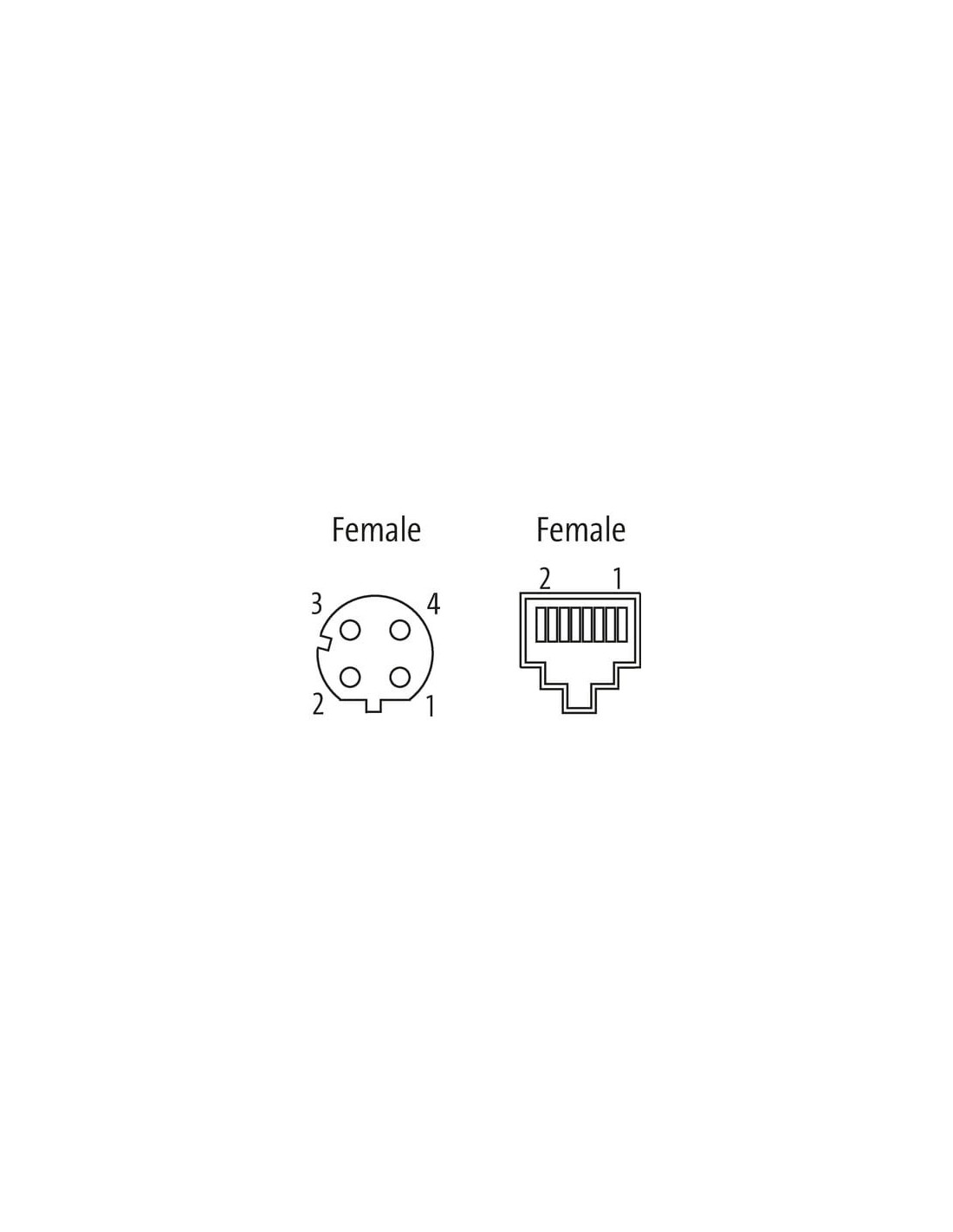

Podłączenie i schemat elektryczny adaptera M12-RJ45

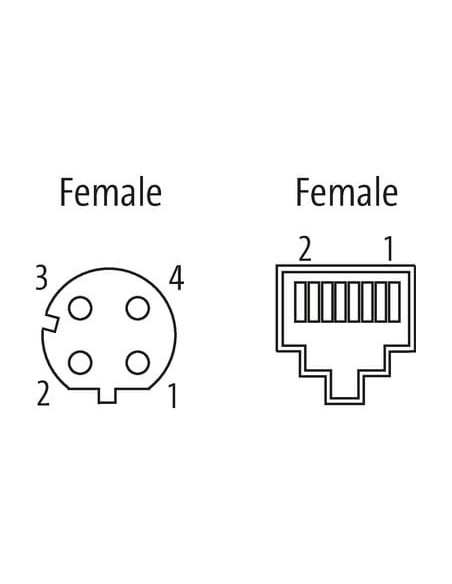

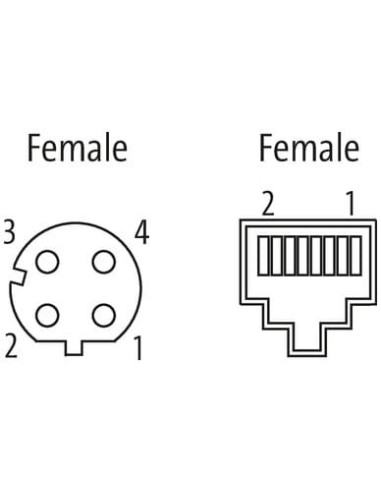

Przejrzyste oznaczenia i standardowe kodowanie D ułatwiają szybkie i bezbłędne podłączenie. Adapter wyposażony jest w cztery styki M12 żeńskie oraz pełny port RJ45 żeński, co pozwala na bezpośrednie połączenie przewodów sieciowych. Przejrzysta dokumentacja układu pinów eliminuje ryzyko pomyłek podczas instalacji.
Warunki eksploatacji i odporność adaptera M12 – RJ45
- Temperatura pracy: -25°C do +85°C
- Odporność materiałowa na chemikalia i oleje (obudowa PUR)
- Dedykowany do pracy w trudnych warunkach przemysłowych – zawsze należy sprawdzić kompatybilność z danym środowiskiem przed montażem
Wskazówki montażowe
Aby zapewnić pełny stopień ochrony i trwałość, zaleca się stosowanie dodatkowych środków zabezpieczających przed obciążeniami mechanicznymi, takich jak opaski kablowe, oraz zachowanie dozwolonych promieni gięcia przewodów.
