Ethernet CAT6A
Przepust szafy rozdzielczej
Żeński - żeński

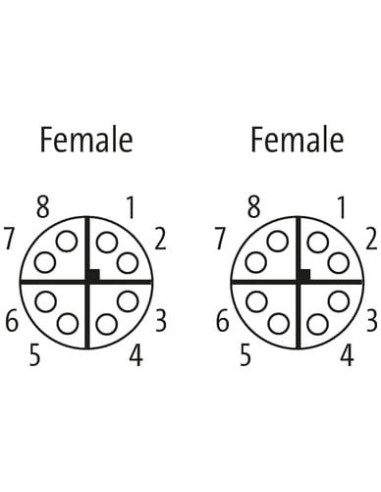

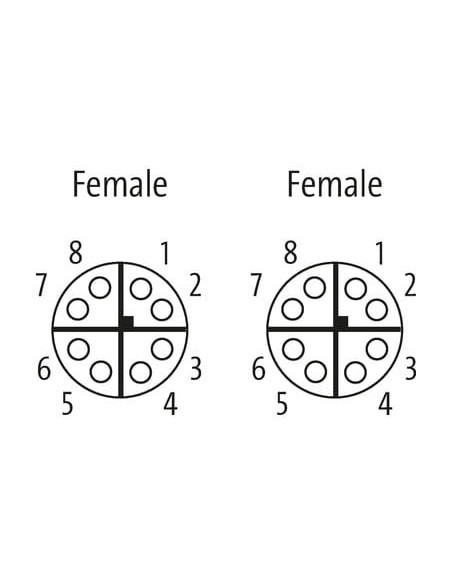

M12, 8-piny
Kodowanie X
ekranowany
| Family construction form | M12 |
| Kodowanie | X |
| Family construction form | M12 |
| Kodowanie | X |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
Instalowanie | Podłączanie

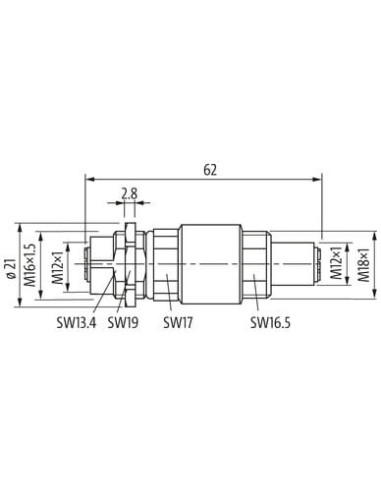

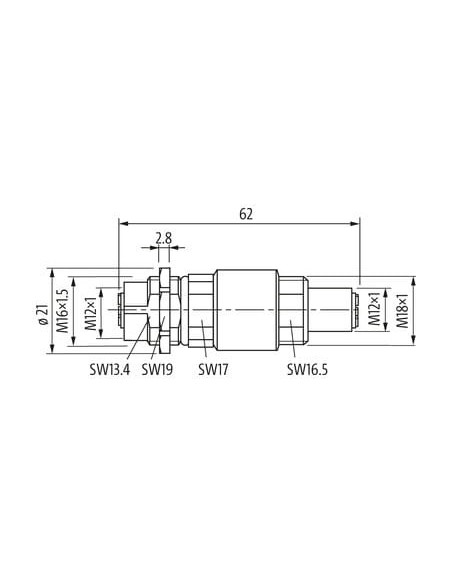

| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

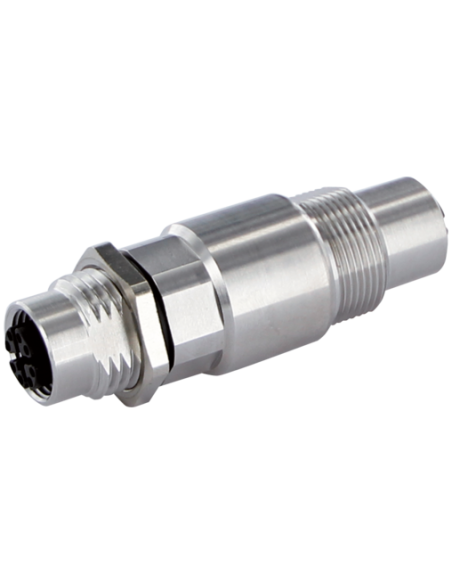

Złącze panelowe M12 żeńskie/żeńskie 8-polowe kodowanie X – idealne do zastosowań przemysłowych i sieciowych
Złącze panelowe M12 żeńskie/żeńskie 8-polowe o kodowaniu X (kod produktu: 7000-51521-0000000) to wysokiej klasy komponent przeznaczony do przemysłowych połączeń Ethernet w standardzie CAT6A, umożliwiający niezawodną i szybką transmisję danych w wymagających środowiskach. Kompaktowa i solidna konstrukcja, a także szeroki zakres temperatur oraz wysoki stopień ochrony IP67 sprawiają, że jest to doskonały wybór do montażu w szafach rozdzielczych oraz systemach automatyki przemysłowej.
Najważniejsze zalety złącza panelowego M12 X-kodowanego
- Kodowanie X – gwarancja wysokiej przepustowości dla aplikacji Ethernet CAT6A o prędkościach do 10 Gbit/s.
- Konstrukcja ekranowana – chroni transmisję danych przed zakłóceniami elektromagnetycznymi (EMI), co jest kluczowe w środowiskach przemysłowych.
- Obie strony żeńskie – umożliwiają łatwe łączenie kabli lub paneli bez konieczności stosowania dodatkowych adapterów.
- Kompatybilność z normą DIN EN 61076-2-114 – zapewnia szeroką zgodność z typowymi komponentami automatyki.
- Wysoka trwałość i niezawodność – obudowa wykonana z niklowanego mosiądzu zapewnia odporność na uszkodzenia mechaniczne i korozję.
- Stopień ochrony IP67 – pełna odporność na pył i wodę przy właściwym zamontowaniu (przykręcanie, szczelność połączenia).
- Szeroki zakres temperatur pracy od -40°C do +85°C – możliwy montaż w trudnych warunkach otoczenia.
Typowe zastosowania złącza panelowego M12 X-kodowanego, 8-pinowego
Złącze panelowe M12, 8-pinowe, ekranowane z kodowaniem X sprawdzi się w wielu zaawansowanych aplikacjach automatyki przemysłowej, w instalacjach sieciowych, szafach sterowniczych oraz systemach bezpieczeństwa. Swoje zastosowanie znajdzie w:
- sieciach przemysłowych Ethernet (np. Profinet, Ethernet/IP, EtherCAT),
- szafach rozdzielczych i rozproszonych systemach sterowania,
- automatyce budynkowej i komunikacji infrastrukturalnej,
- maszynach i liniach produkcyjnych wymagających przesyłu danych z dużą przepustowością i odpornością na zakłócenia,
- systemach monitoringu i bezpieczeństwa.
Konstrukcja i łatwość montażu
Wytrzymała obudowa wykonana z niklowanego mosiądzu oraz precyzyjne gwinty M12 x 1 umożliwiają szybki i pewny montaż panelowy. Dzięki dwóm żeńskim złączom, instalacja staje się prosta i uniwersalna, umożliwiając stosowanie w różnych konfiguracjach systemów okablowania przemysłowego.
Warto zwrócić uwagę na zalecenia dotyczące ochrony przed naprężeniami mechanicznymi przy układaniu przewodów – stosowanie odpowiednich opasek lub przepustów pozwala zachować szczelność IP67 i trwałość połączenia nawet podczas intensywnej eksploatacji.
Złącze panelowe M12 X-kodowane – kluczowy element w niezawodnych przemysłowych sieciach Ethernet
8-polowe złącze panelowe M12 z kodowaniem X to gwarancja stabilnej i szybkiej komunikacji, zapewniającej ciągłość pracy w nowoczesnych aplikacjach automatyki przemysłowej, przesyle danych oraz infrastrukturze sieciowej. Ergonomiczny kształt, wysoka odporność na warunki zewnętrzne i zgodność z nowoczesnymi standardami Ethernet sprawiają, że produkt ten jest niezbędnym elementem każdej profesjonalnej instalacji przemysłowej.
