Ethernet CAT5
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Gniazdo z kołnierzem proste – męski prosty

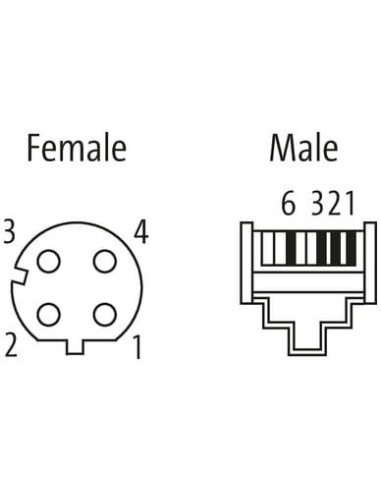

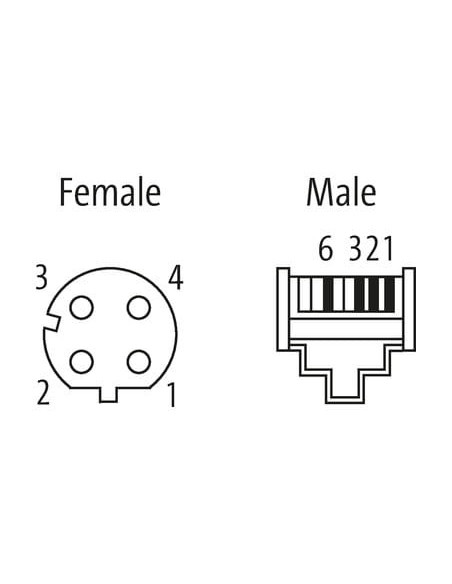

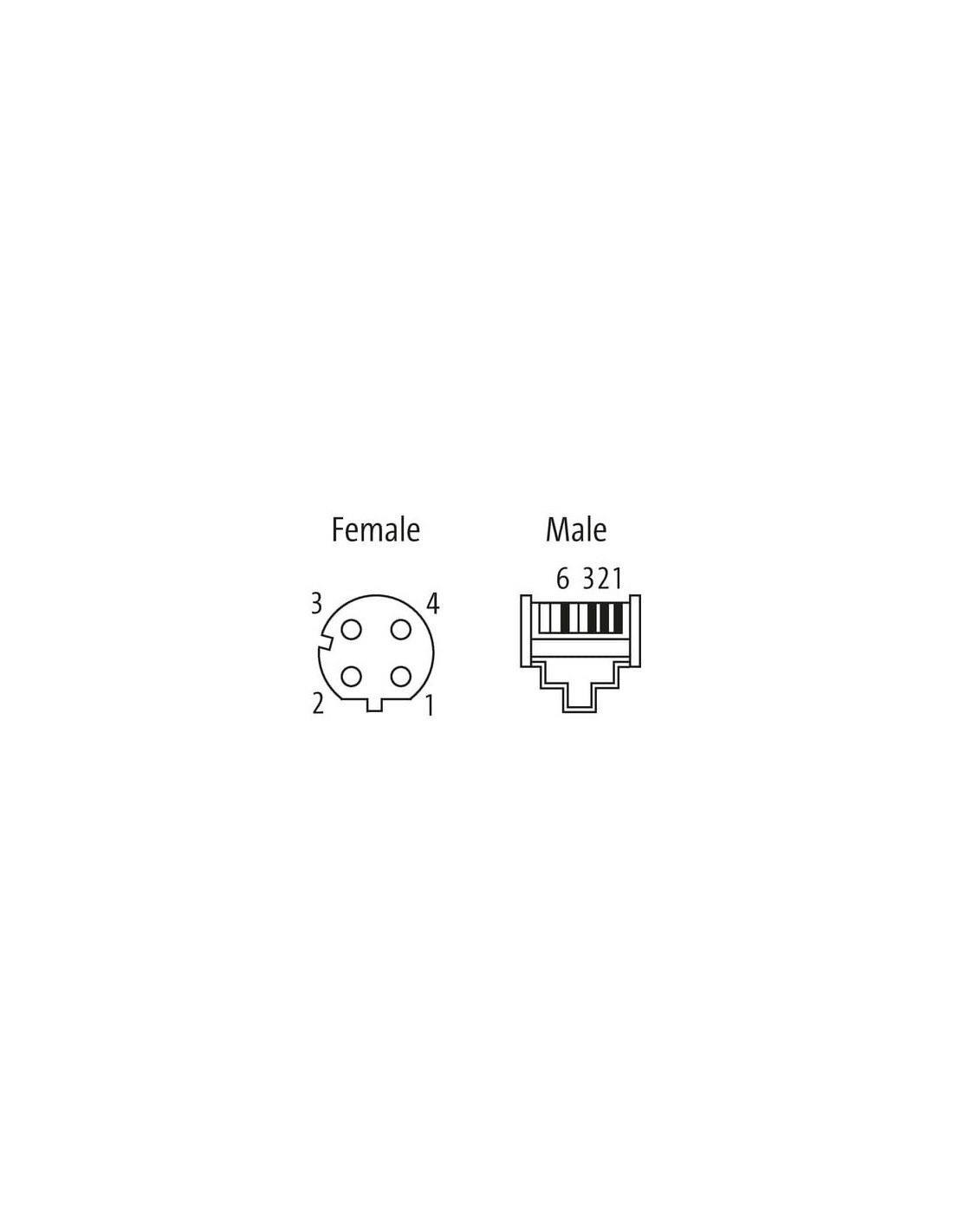

M12 – RJ45, 4-piny
Kodowanie D
Halogen-free-Material
ekranowany
8-piny częściowo wykorzystany
Montaż na tylnym panelu
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | D |
| Materiał | PUR |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka główki | nickel plated |
| Family construction form | RJ45 |
| Materiał | Mosiądz |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Family construction form | M12 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

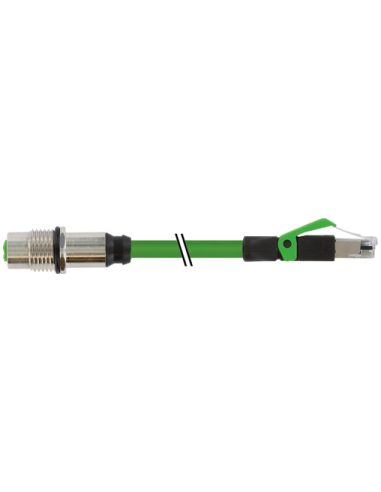

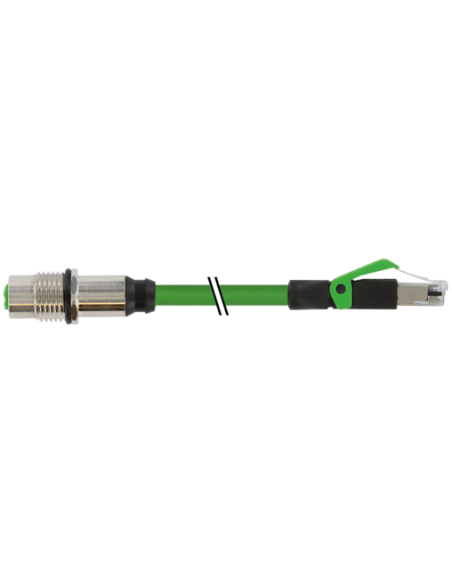

Złącze panelowe M12 D-kodowane RM żeńskie / RJ45 męskie 0° - 7000-44851-7940150
Złącze panelowe M12 D-kodowane RM żeńskie w połączeniu z przewodem RJ45 męskim stanowi niezawodne i uniwersalne rozwiązanie do zastosowań przemysłowych, gdzie kluczowe jest zapewnienie stabilnego, szybkiego i bezpiecznego połączenia sieciowego. Produkt przeznaczony jest do integracji w systemach automatyki przemysłowej, urządzeniach produkcyjnych oraz w aplikacjach Ethernet wymagających wysokiego poziomu ochrony przed czynnikami zewnętrznymi, takimi jak pył, wilgoć czy oleje.
Najważniejsze cechy i zalety złącza M12 D-kodowanego z przewodem RJ45
- Odporny na warunki przemysłowe – wysoki stopień ochrony IP67 (dla M12), który zapewnia bezpieczeństwo działania w trudnych warunkach otoczenia.
- Uniwersalność zastosowania – kompatybilność z Ethernet CAT5 do 100 Mbit/s, dedykowane do transmisji danych w sieciach przemysłowych.
- Łatwa instalacja – montaż z tyłu panelu, stabilne mocowanie, złącze przykręcane, możliwość zastosowania w gniazdach i przejściach panelowych.
- Bezhalogenowe materiały – przewód wykonany z ekologicznych materiałów wolnych od ołowiu, kadmu, FCKW, halogenów i silikonu, co podnosi bezpieczeństwo i ekologiczność instalacji.
- Wysoka odporność mechaniczna – powłoka niklowana, złącza z mosiądzu, osłona z PUR oraz dodatkowe ekranowanie kabla zapewniają długą żywotność nawet przy intensywnej eksploatacji.

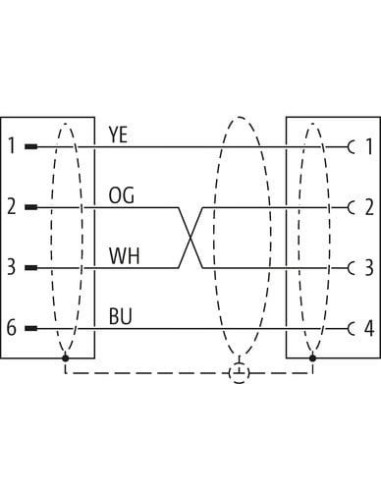

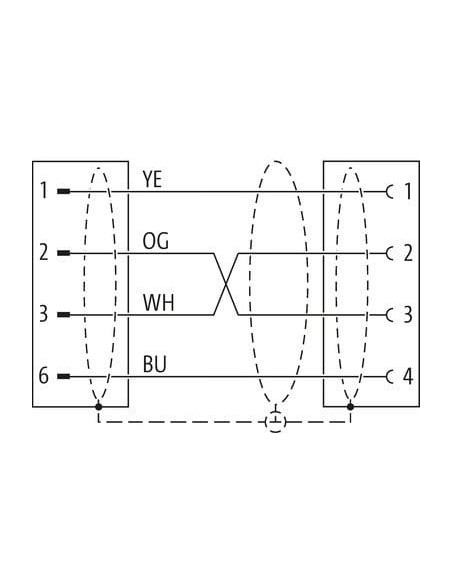

- Bezpieczne połączenie Ethernet – oznaczone kolory żył: biały, żółty, niebieski, pomarańczowy, pełna zgodność z normą DIN EN 61076-2-101 oraz ISO/IEC 11801.
Typowe zastosowanie złącza panelowego M12 do Ethernetu
Produkty tego typu znajdują szerokie zastosowanie w:
- Automatyce przemysłowej – szybkie połączenia do sterowników PLC, robotyki oraz maszyn przemysłowych.
- Budowie maszyn – trwałość i odporność mechaniczna sprawiają, że sprawdza się w trudnych środowiskach produkcyjnych.
- Przemysłowych sieciach Ethernet – stosowany do modernizacji infrastruktury sieciowej zakładów produkcyjnych, systemów inspekcji wizyjnej, czujników i modułów rozszerzających.
- Systemach transportu i logistyki – wytrzymałość na wstrząsy, wilgoć i pył umożliwia montaż w pojazdach przemysłowych i liniach transportowych.
Dlaczego warto wybrać to złącze M12 D-kodowane?
Wybór złącza M12 panelowego żeńskiego D-kodowanego w zestawie z przewodem RJ45 umożliwia szybkie i bezpieczne przesyłanie danych w systemach przemysłowych. Jego konstrukcja zapewnia nie tylko łatwość montażu, ale również skuteczną ochronę przed wnikaniem pyłu i cieczy (IP67 dla M12) oraz pozwala na pracę w szerokim zakresie temperatur (od -25°C do 85°C). Dzięki ekranowaniu kabla i wysokiej jakości zastosowanych materiałów (PUR, mosiądz, FRNC, nikiel) możliwe jest wykorzystanie produktu także w środowiskach narażonych na oddziaływanie środków chemicznych i olejów.
Specyfikacja techniczna złącza panelowego Ethernet M12 D-kod.
- Długość przewodu: 1,5 m
- Typ złącza: M12 żeńskie D-kodowane / RJ45 męskie
- Kodowanie: D (dla aplikacji Ethernet)
- Ilość żył: 4 (biały, żółty, niebieski, pomarańczowy)
- Materiał osłony: PUR, bezhalogenowy
- Klasa transmisji: CAT5, Class D
- Szybkość transmisji danych: do 100 Mbit/s
- Stopień ochrony: IP67 (M12), IP20 (RJ45)
- Napięcie robocze: do 60 V DC
Złącze panelowe M12 D-kodowane z RJ45 0° jest optymalnym wyborem dla inwestorów oraz integratorów systemów szukających trwałego i bezpiecznego rozwiązania do przemysłowej transmisji danych. Gwarantuje niezawodność i łatwość montażu w każdej aplikacji sieciowej.
