Wtyk z kołnierzem
M12, 4-piny
Montaż na przednim panelu
z podłączoną skrętką
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Cynkowy odlew ciśnieniowy |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

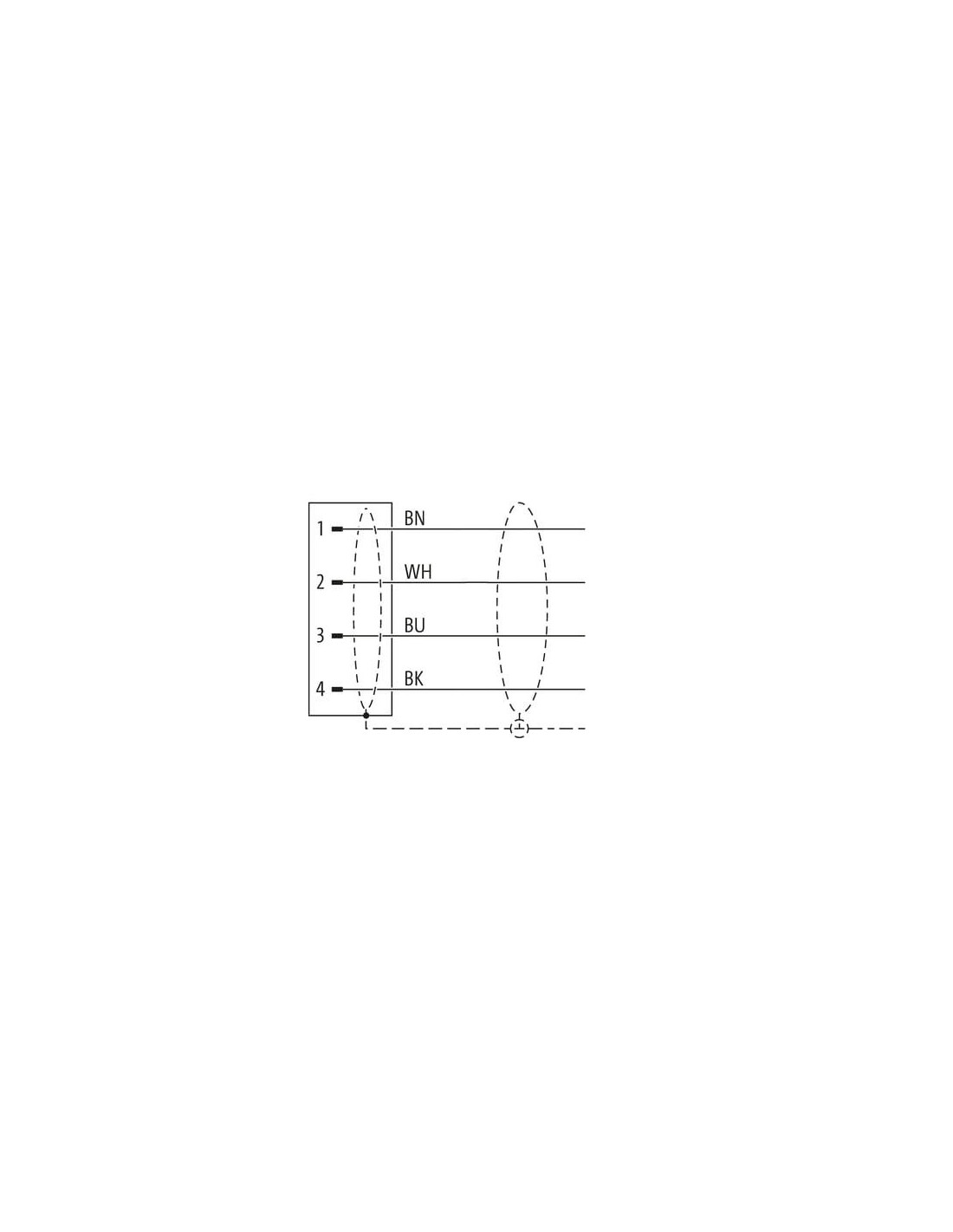

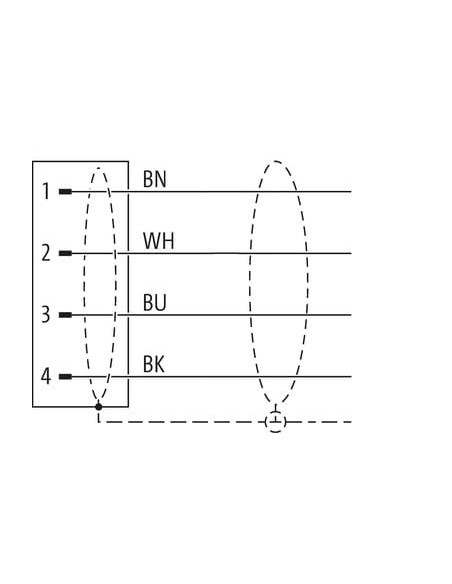

Instalowanie | Podłączanie

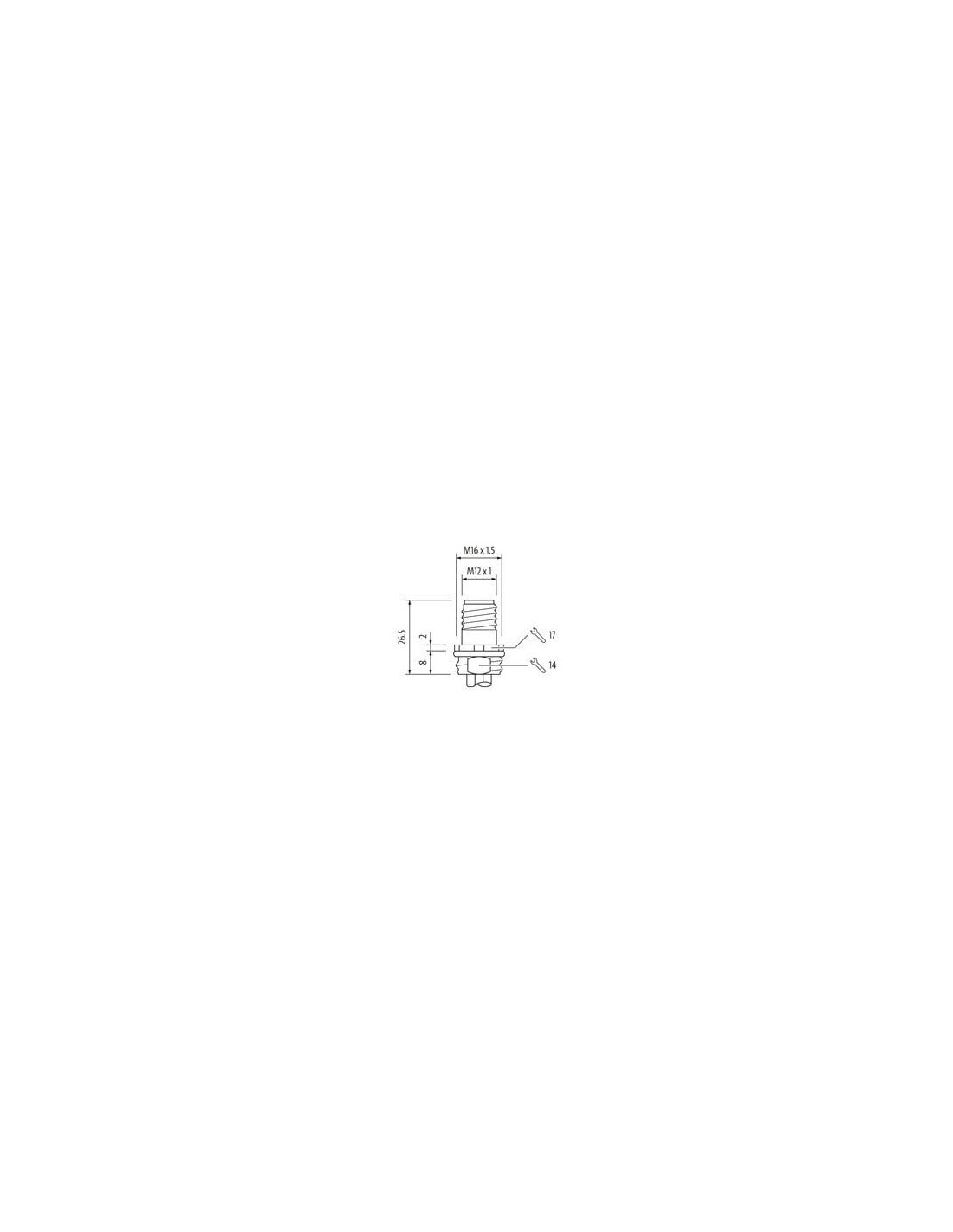

| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 971 |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,34 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
Złącze panelowe M12 męskie kodowanie A – solidne połączenie przemysłowe
Złącze panelowe M12 męskie kod. A z nakrętką mocującą o numerze produktu 7000-13502-9710050 to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, automatyki i instalacji maszyn. Dzięki czterem pinom oraz standardowi kodowania A złącze gwarantuje niezawodność sygnałów i energii nawet w wymagającym środowisku.
Kluczowe zalety i cechy złącza M12 panelowego
- Wysoki poziom ochrony – stopień ochrony IP67 oraz odpowiednie certyfikaty (UL 50E) pozwalają na stosowanie w trudnych warunkach przemysłowych, w miejscach narażonych na wilgoć, pył i inne negatywne czynniki zewnętrzne.
- Solidna obudowa – wykonanie z cynkowego odlewu ciśnieniowego oraz niklowana powierzchnia zapewniają odporność na korozję i trwałość w długotrwałej eksploatacji.
- Bezpieczeństwo połączenia – dodatkowa nakrętka mocująca oraz gwint M16x1.5 umożliwiają stabilny montaż na panelu, eliminując ryzyko przypadkowego rozłączenia.
- Uniwersalność zastosowań – popularny standard M12 z czterema pozłacanymi stykami ułatwia integrację z szeroką gamą urządzeń automatyki i sterowania.
- Wbudowany kabel o długości 0,5 m (z możliwością zamówienia innych długości) zapewnia elastyczność podczas instalacji oraz łatwość podłączenia do instalacji elektrycznej.
Zastosowania złącza panelowego M12 męskiego kodowanie A
Złącze M12 panelowe znajduje szerokie zastosowanie w różnych branżach, m.in.:
- Automatyka przemysłowa – czujniki, siłowniki, systemy transportowe, robotyka.
- Maszyny produkcyjne – panele operatorskie, sterowniki PLC, interfejsy komunikacyjne.
- Przemysł spożywczy, chemiczny, motoryzacyjny – miejsca wymagające wysokiej odporności na agresywne środowisko i drgania.
- Rozdzielnice i szafy sterownicze – łatwy i szczelny montaż w przednim panelu.
Złącze M12 A-kodowane jest popularnym wyborem wszędzie tam, gdzie liczy się niezawodność połączeń sygnałowych oraz zasilających.
Dane techniczne – zwięzłe podsumowanie właściwości
- M12, 4 piny, męskie, kodowanie A
- Montaż panelowy z nakrętką mocującą
Montaż gwintowany: M16 x 1.5 (montażowy); M12 x 1 (złącze) - Kabel 0,5 m, 4-żyłowy, izolacja PUR, przekrój 0,34 mm²
- Stopień ochrony: IP67 / NEMA 3, 4, 6P
- Napięcie maksymalne: 250 V AC/DC, maksymalny prąd na styk – 4 A
- Odporność na temperatury pracy: od -25°C do +85°C (zależnie od jakości przewodu nawet -40°C do +90°C)
- Odporność chemiczna, na oleje i płomień (UL1581, IEC 60332-2-2)
- Brak diody LED wskaźnika stanu
Montaż i wskazówki instalacyjne – bezpieczne użytkowanie
Odporność na czynniki mechaniczne i środowiskowe zapewnia wysoką trwałość. Złącze panelowe M12 wymaga zastosowania odpowiednich środków ochronnych przed nadmiernymi obciążeniami mechanicznymi (np. użycie opasek zaciskowych), a także przestrzegania dopuszczalnych promieni zgięcia przewodu, aby zachować szczelność IP67.
Przed instalacją w środowisku agresywnym zaleca się sprawdzenie odporności materiałów na konkretne czynniki chemiczne stosowane w danym procesie.
Podsumowanie
Złącze panelowe M12 męskie kodowane A (7000-13502-9710050) to niezawodne i trwałe rozwiązanie połączeniowe dla profesjonalnych aplikacji przemysłowych. Wysoki stopień ochrony, solidna konstrukcja oraz popularny standard sprawiają, że jest to element wykorzystywany w automatyce, maszynach oraz aplikacjach wymagających bezawaryjności i bezpieczeństwa.
