Zasilanie
Gniazdo z kołnierzem
M12, 5-piny
Kodowanie L
Montaż na przednim panelu
z podłączoną skrętką
Dobra odporność na chemikalia i olej (olejoodporność nie dotyczy stosowania z kablem PVC)
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | Mosiądz |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 980 |
Structure | Cable
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 2,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,25 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |

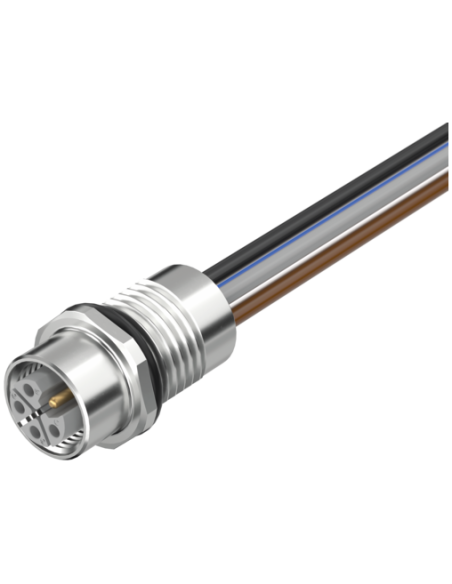

Złącze zasilania M12 L-cod. 5-biegunowe żeńskie gniazdo montażowe przednie – 7000-P4291-9800150
Złącze zasilania M12 o kodowaniu L to nowoczesny komponent przeznaczony do niezawodnego podłączania instalacji elektrycznych w automatyce przemysłowej, inżynierii mechanicznej i systemach zarządzania mocą. Model 7000-P4291-9800150 wyposażony jest w pięć pinów i dedykowany do montażu na przednim panelu, co zapewnia prostą oraz bezpieczną integrację, nawet w trudnych warunkach pracy.
Główne cechy złącza zasilania M12 L-cod. 5-biegunowe
- Solidna konstrukcja z niklowaną powłoką obudowy oraz systemem blokady, co zwiększa odporność na korozję i zużycie.
- Wytrzymałość na czynniki chemiczne i oleje – idealne do zastosowań przemysłowych, gdzie wymagane są wysokie standardy odporności, szczególnie przy użyciu przewodów PUR.
- Wysoki stopień ochrony – szczelność na poziomie IP65 oraz IP67 zapewnia ochronę przed pyłem i wodą, a także umożliwia stosowanie złącza w wymagających warunkach otoczenia.
- Prąd roboczy do 12A oraz maksymalne napięcie 63V DC pozwalają na efektywne zasilanie urządzeń i instalacji o większym zapotrzebowaniu energetycznym.
Typowe zastosowania złącza M12 kodowanie L
Złącze dedykowane jest do szerokiej gamy aplikacji przemysłowych – używane w panelach sterowniczych, rozdzielnicach, automatyce, maszynach produkcyjnych oraz zasilaniu systemów technologicznych. Sprawdza się w rozdziale i przesyle mocy, a także integracji z systemami sieci zasilających. Montaż od strony panelu umożliwia wygodne podłączenie, a konstrukcja złącza gwarantuje pewność połączenia oraz łatwą obsługę serwisową.
Zalety konstrukcyjne i materiałowe
- Pokrywa i blokada z mosiądzu niklowanego – gwarancja trwałości mechanicznej.
- Uszczelnienie z FKM – odporność na działanie chemikaliów stosowanych w przemyśle.
- Przewód o długości 1,5 m umożliwia elastyczne prowadzenie instalacji w szafach sterowniczych lub na liniach produkcyjnych.
- Przewód wykonany z ocynowanej miedzi oraz izolacji PUR – zwiększona odporność mechaniczna oraz dobra odporność na ścieranie i zgniatanie.
Warunki montażu i eksploatacji

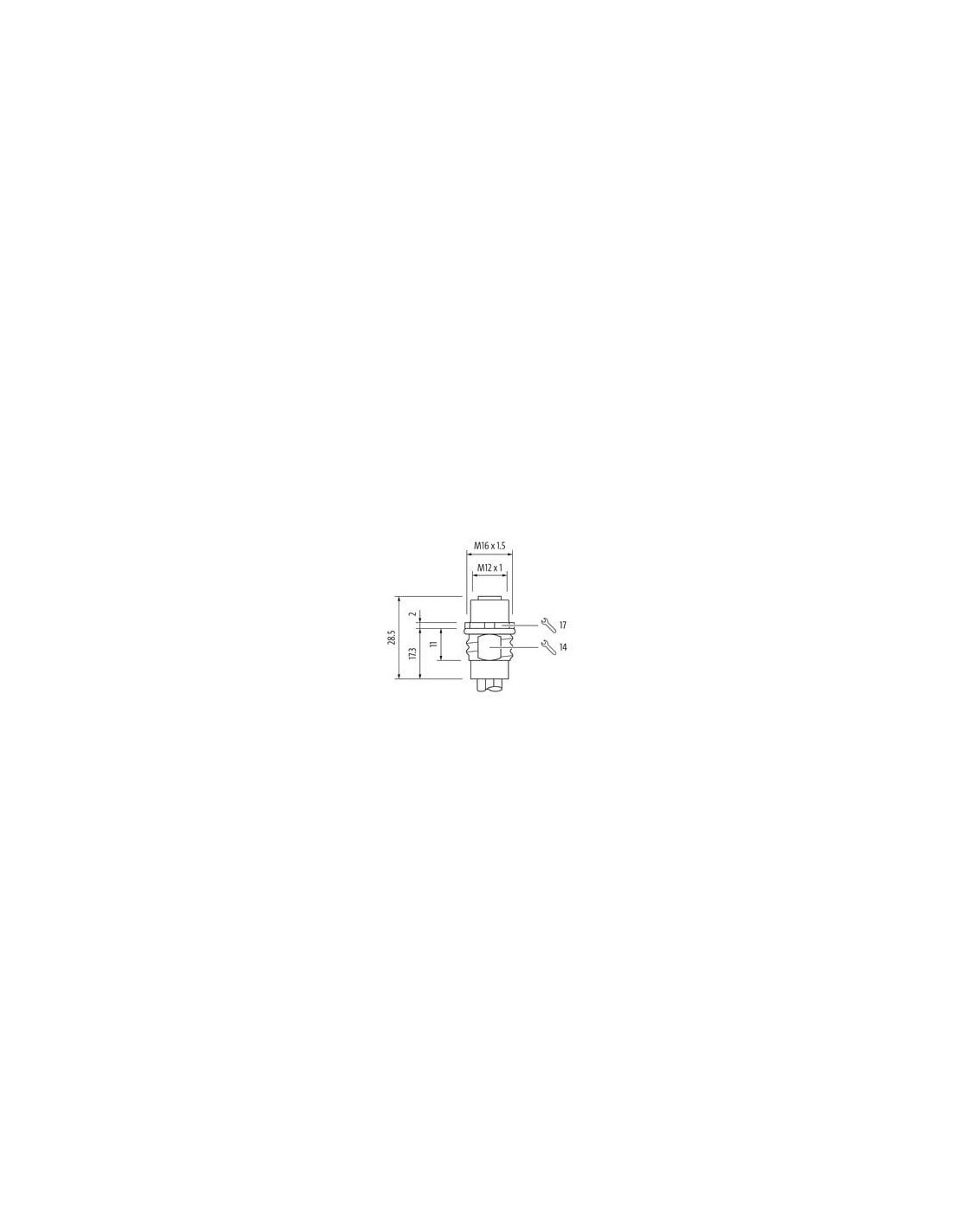

Gniazdo M12 montowane od frontu panelu, z gwintem montażowym M16 x 1.5, przystosowane do pracy w temperaturach od -25°C do 85°C (obudowa), przy zachowaniu odporności temperaturowej przewodu od -40°C do 90°C (aplikacje stałe). Konstrukcja jest dostosowana do warunków przemysłowych o stopniu zanieczyszczenia 3 i zapewnia ochronę zgodnie z normą NEMA 3, 4, 6P (po prawidłowym dokręceniu i zamontowaniu). Brak podświetlenia LED informującego o stanie sygnału umożliwia zastosowanie w miejscach, gdzie nie jest konieczna sygnalizacja stanu połączenia.
Schemat połączeń oraz montaż mechaniczny

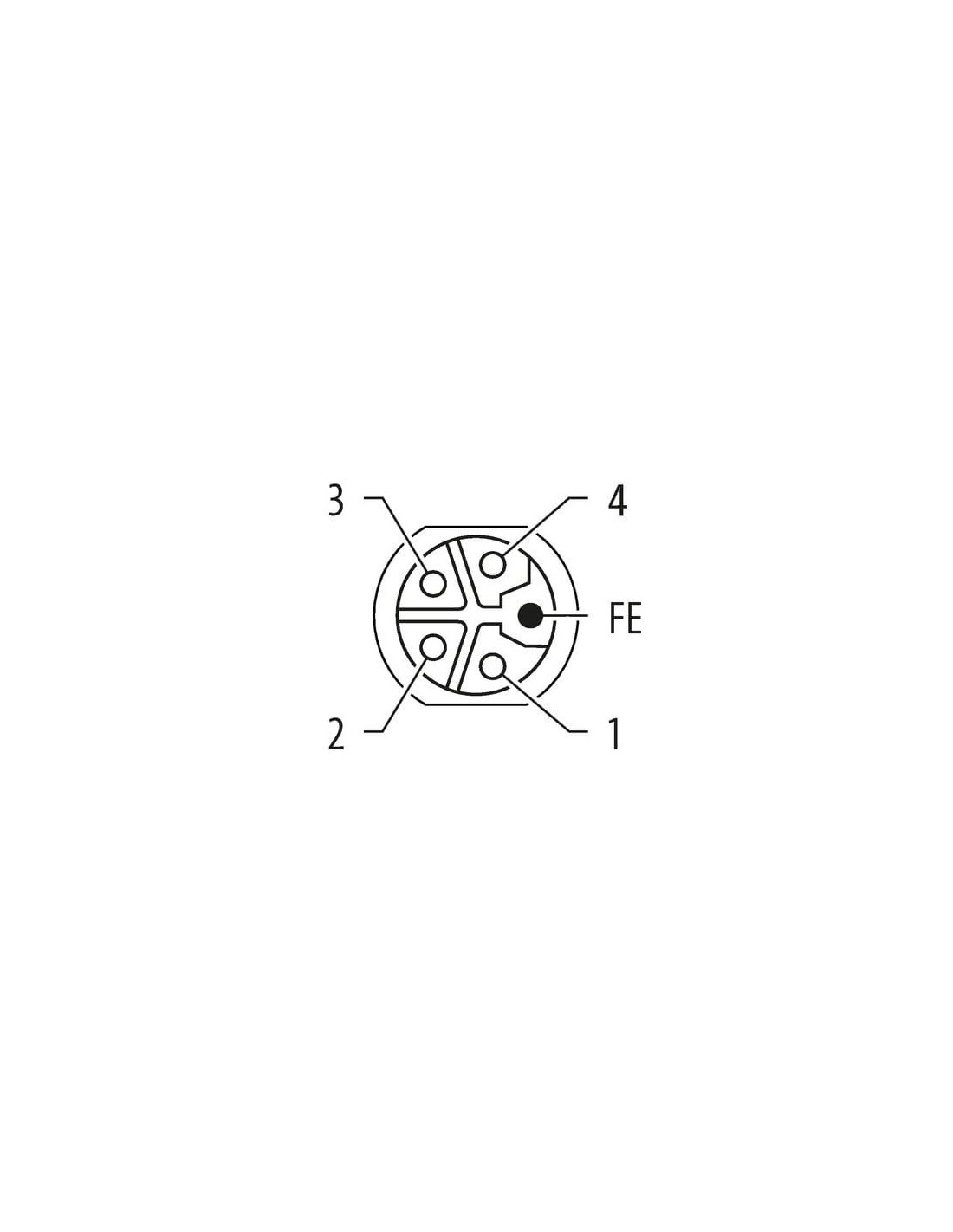

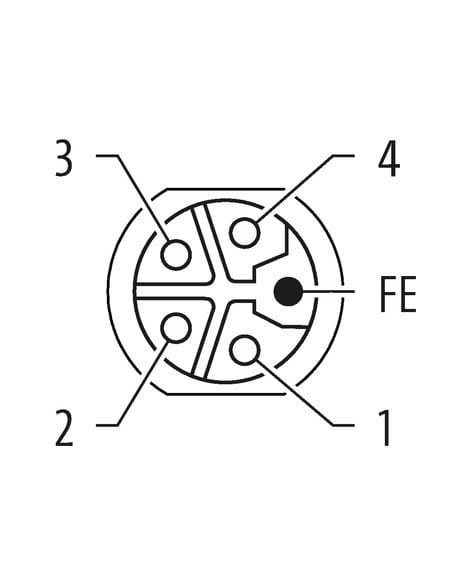

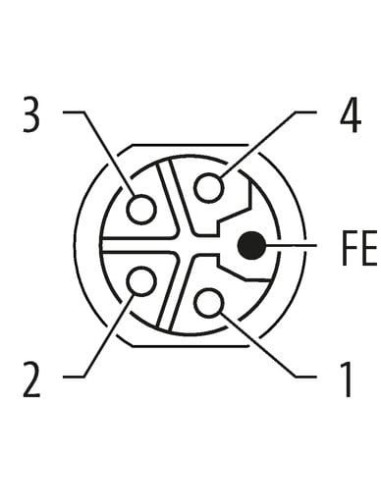

Złącze posiada czytelny układ wyprowadzeń, odpowiadający standardowi IEC 61076-2-111. Kluczowanie typu L pozwala uniknąć pomyłek przy podłączaniu:
- Piny oznaczone: BN (brązowy), WH (biały), BU (niebieski), BK (czarny), GY (szary).
- Średnica zewnętrzna przewodu: 2,4 mm oraz skrętka klasy 5 o przekroju 1,5 mm² – doskonałe parametry przesyłu mocy.
Wycięcia panelu zostały dokładnie opisane w materiałach technicznych, co umożliwia precyzyjne przygotowanie otworów pod montaż.
Podsumowanie – złącze zasilania M12 L-cod. 5-biegunowe na panel
Dzięki trwałej konstrukcji, wysokim standardom odporności środowiskowej oraz uniwersalności zastosowania, złącze zasilania M12 5-pinowe kodowanie L sprawdzi się wszędzie tam, gdzie wymagana jest niezawodność energetyczna oraz bezpieczne, zgodne z normami połączenie w przemyśle, automatyce i energetyce.
