Wtyk z kołnierzem
MQ15, 6-piny
z podłączoną skrętką

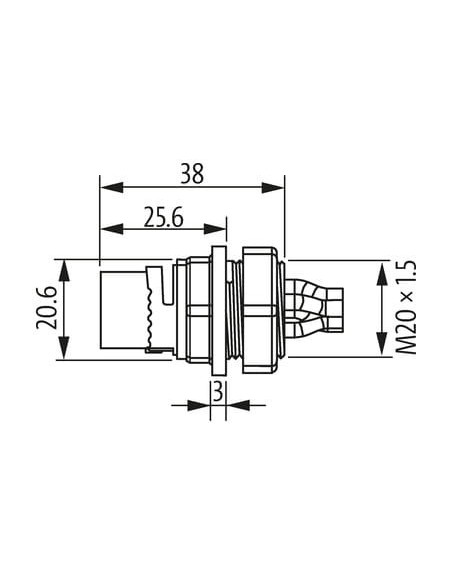

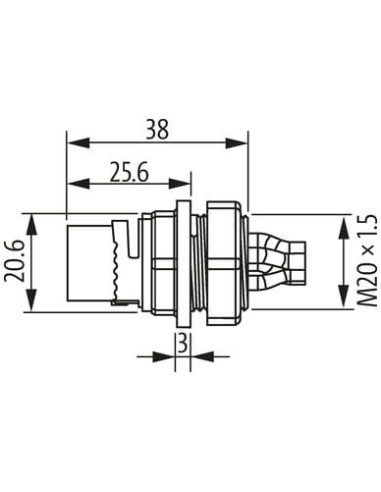

Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

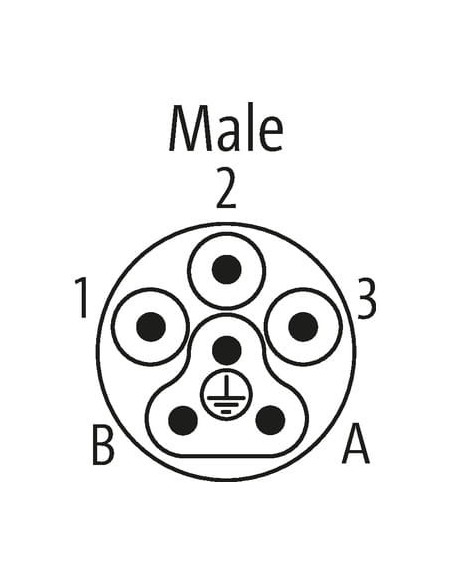

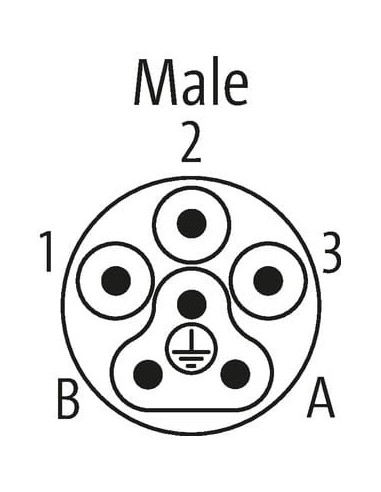

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel

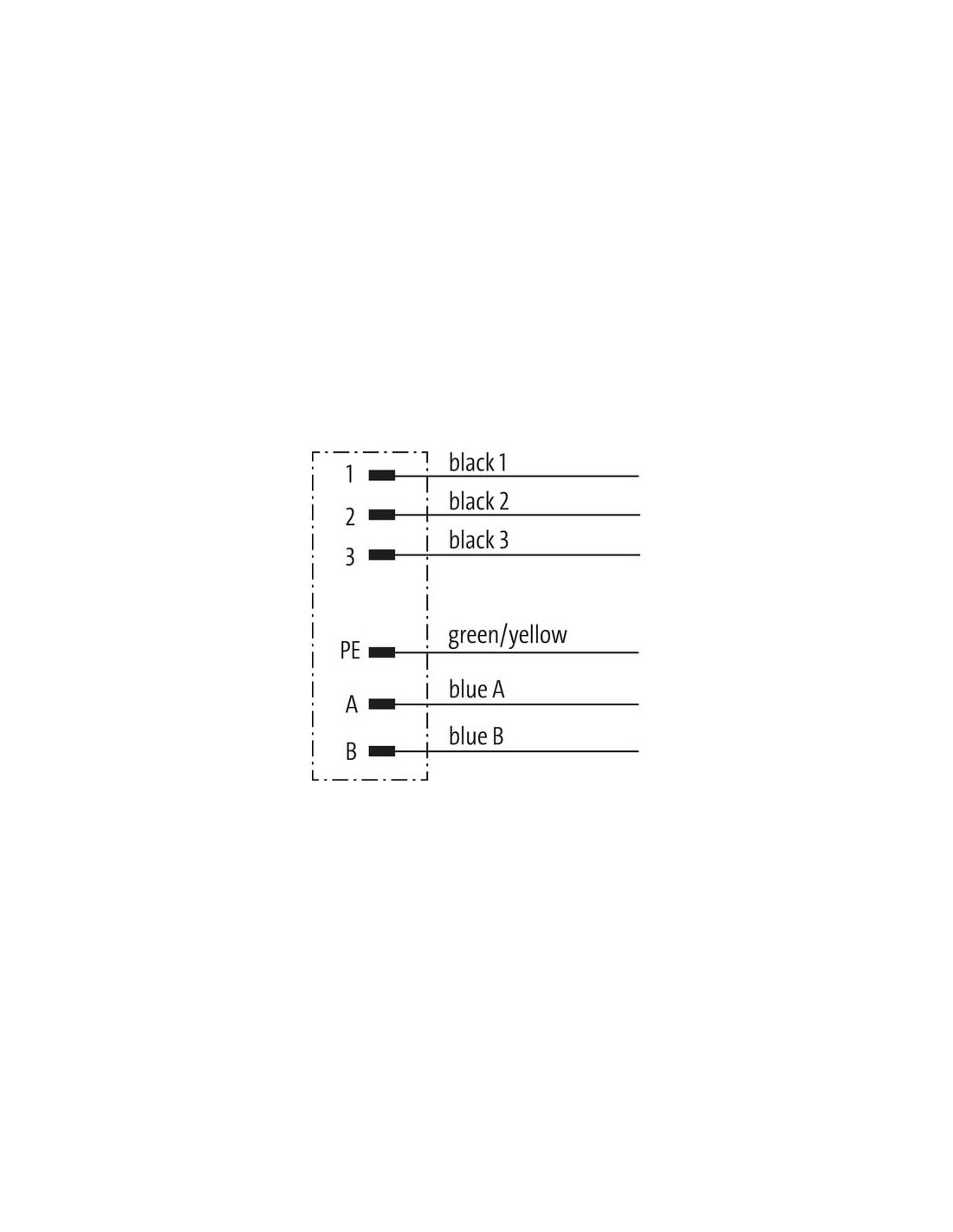

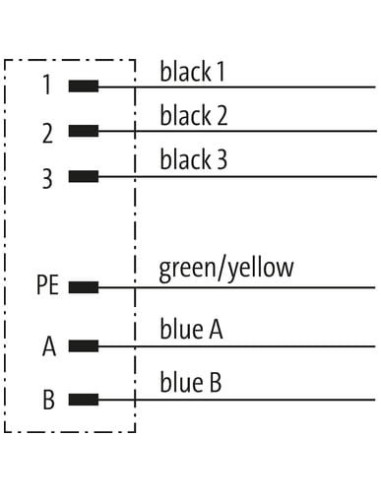

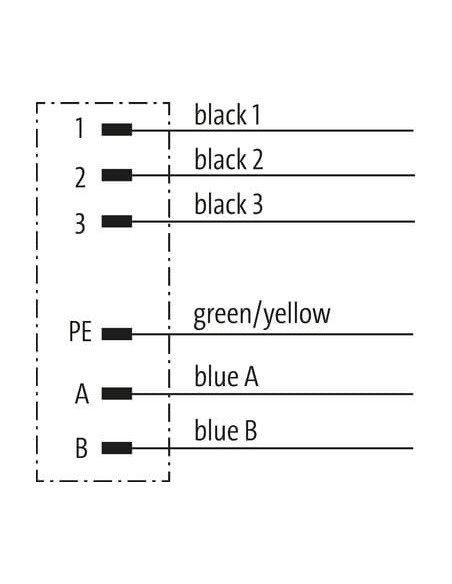

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
General data | Cable
| Identyfikacja przewodu | P80 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 3,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
MQ15-X – Gniazdo zasilania męskie, 6-pinowe, panelowe, kod 7000-P8181-P800025

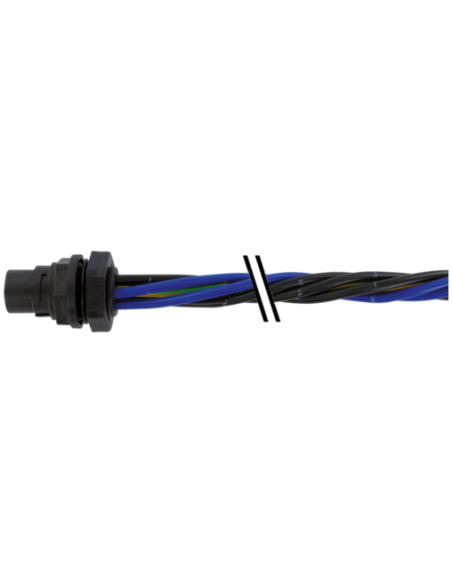

Gniazdo zasilania MQ15-X to wysokiej jakości męski konektor o 6 pinach, przeznaczony do montażu na przednim panelu. Produkt wyposażony jest w 25-centymetrowy odcinek przewodu typu skrętka, co ułatwia szybkie i pewne podłączenie w różnorodnych aplikacjach przemysłowych. Konstrukcja bazuje na solidnych materiałach, zapewniając odporność na czynniki chemiczne, oleje oraz niekorzystne warunki środowiskowe.
Zastosowania gniazda zasilania MQ15-X
Gniazdo zasilania panelowe MQ15-X znajduje szerokie zastosowanie w branży automatyki przemysłowej, robotyce, systemach sterowania maszyn oraz wszędzie tam, gdzie wymagane są niezawodne i szybkie połączenia elektryczne o wysokiej odporności na warunki zewnętrzne. Rozwiązanie to docenią także integratorzy systemów oraz firmy zajmujące się utrzymaniem ruchu.
- Montaż panelowy umożliwia estetyczną i solidną integrację z urządzeniem lub szafą sterowniczą.
- Bagnetowy system zamknięcia zapewnia szybkie i pewne połączenie oraz ochronę przed przypadkowym rozłączeniem.
- Ochrona IP67 gwarantuje odporność na pył i chwilowe zanurzenie w wodzie, spełnia także wymagania NEMA 3, 4, 6P.
- Wytrzymałość mechaniczna – minimum 500 cykli wtykowych.
- Odporność na płomień, oleje i chemikalia – zgodność z normami UL 1581, IEC 60332-2-2, DIN EN 60811-404.
Konstrukcja i właściwości produktu MQ15-X
Obudowa gniazda wykonana została z trwałego mosiądzu pokrytego niklem, a izolacja użytych przewodów to wytrzymałe PVC. Styk męski umożliwia zarówno przesyłanie zasilania (prąd do 16 A, napięcie do 600 V), jak i sygnałów (prąd do 10 A). Gwarantuje to podwyższony stopień bezpieczeństwa dzięki obecności przewodu ochronnego (PE).
- 6 żył przewodów – 3 czarne, 2 niebieskie, 1 zielono-żółty (PE).
- Przekrój żyły: 2,5 mm² – zapewnia stabilność parametrów przy dużych obciążeniach prądowych.
- Wysoki stopień ochrony mechanicznej i środowiskowej: montaż odporny na drgania i uderzenia, wytrzymałość na temperatury od -40°C do +70°C (w zależności od przewodu nawet do +105°C).
- Wyprowadzenie przewodów – ułatwione dzięki wolnemu zakończeniu od strony kabla (do lutowania, zaciskania lub dalszego podłączenia).
Typowe zastosowania i korzyści z wykorzystania gniazda zasilania MQ15-X
Gniazdo zasilania MQ15-X sprawdzi się jako bezpieczny i uniwersalny punkt zasilania w systemach automatyki, liniach produkcyjnych, maszynach CNC, aplikacjach wymagających szybkiego serwisowania oraz w środowiskach o wysokich wymaganiach środowiskowych i bezpieczeństwa. Złącza tego typu umożliwiają łatwe i pewne przyłączenie zasilania silników, napędów, grzałek i wielu innych urządzeń.
- Łatwa konserwacja i modernizacja urządzeń dzięki szybkiemu rozłączaniu i łączeniu przewodów.
- Niezawodność w trudnych warunkach przemysłowych i środowiskach narażonych na zabrudzenia, wilgoć i wibracje.
- Szerokie możliwości integracji – kompatybilność z innymi złączami systemu MQ15.
Dlaczego warto wybrać złącze panelowe MQ15-X?
Złącze przelotowe typu MQ15-X wyróżnia się funkcjonalnością, trwałością i prostotą montażu. Idealnie nadaje się do aplikacji wymagających wysokiego poziomu ochrony przed czynnikami zewnętrznymi oraz niezawodności w długoterminowej eksploatacji. Wykorzystanie posrebrzanych styków oraz mosiężnej obudowy gwarantuje stabilne parametry elektryczne i wysoką odporność na korozję.
