Przepust szafy rozdzielczej
Męski - żeński

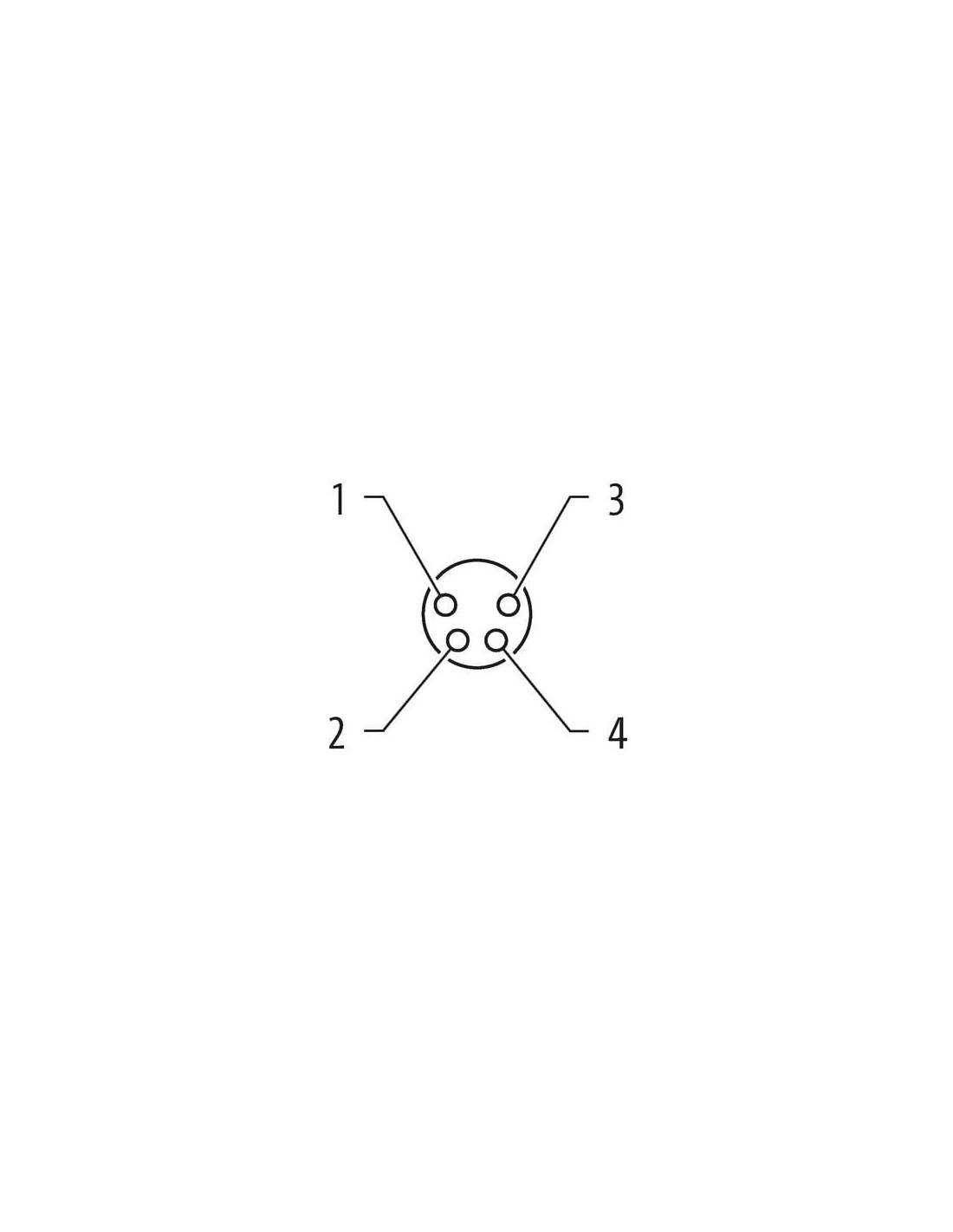

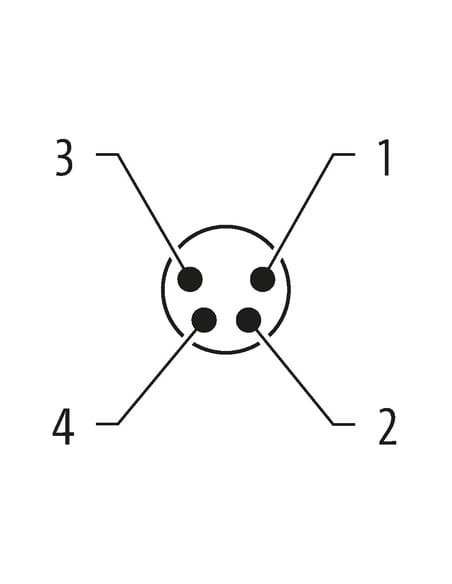

M8, 4-piny

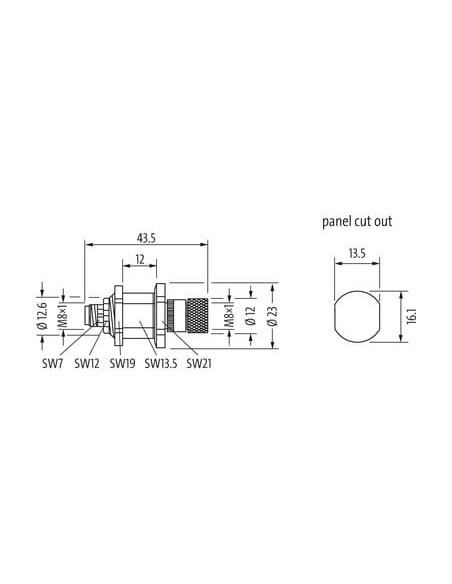

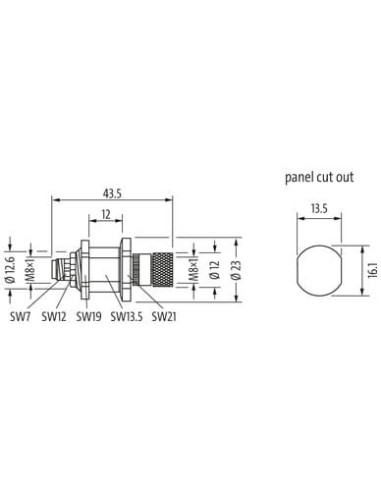

Montaż na tylnym panelu
ekranowany
| Family construction form | M8 |
| Materiał styk | Stop miedzi |

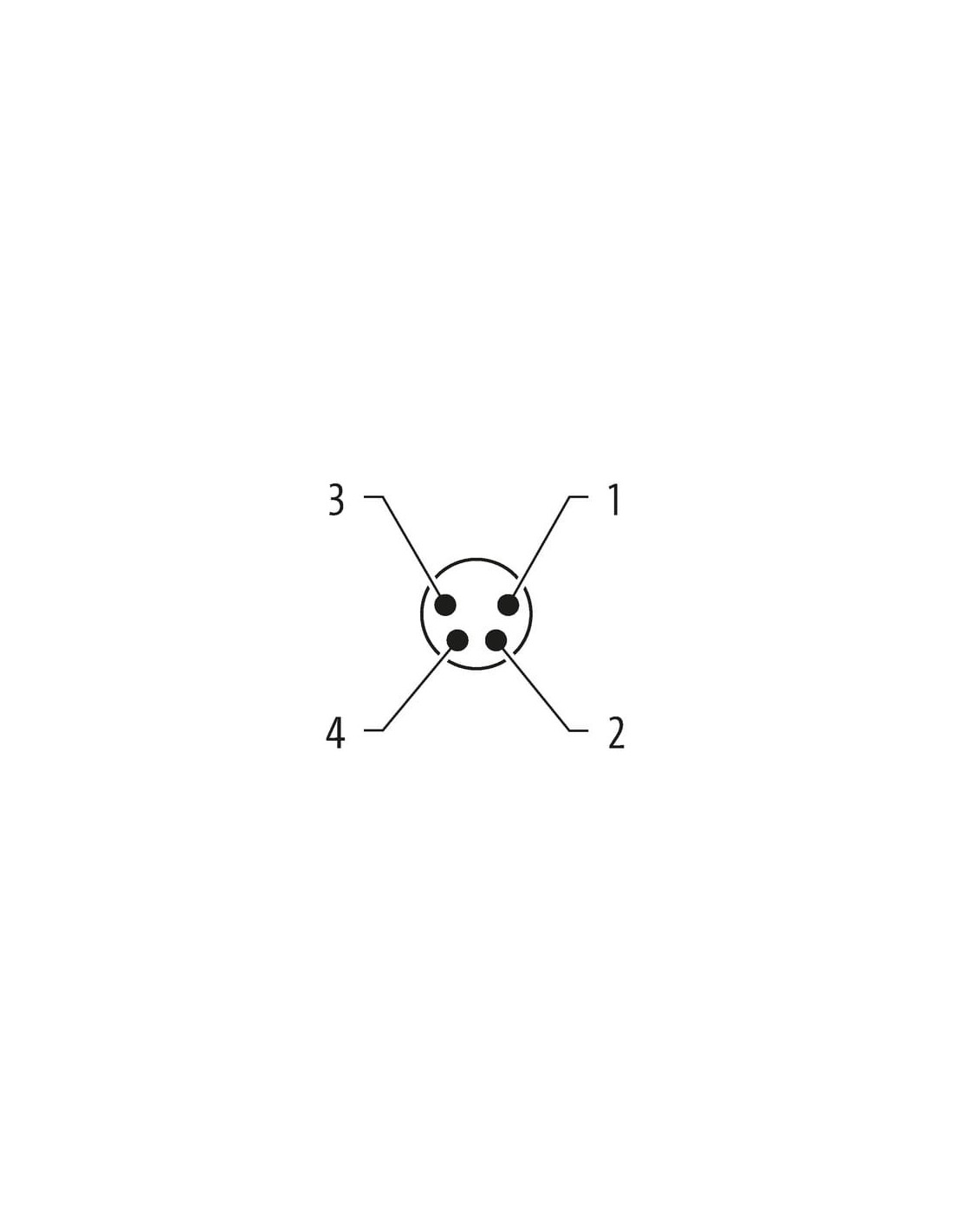

| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Kategoria przepięcia (EN 60950-1) | II |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | Metal |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

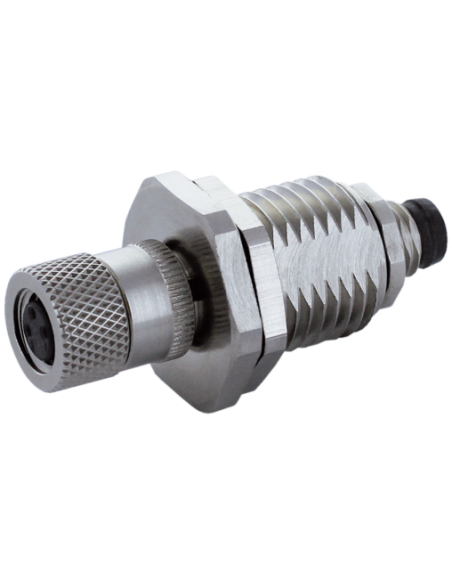

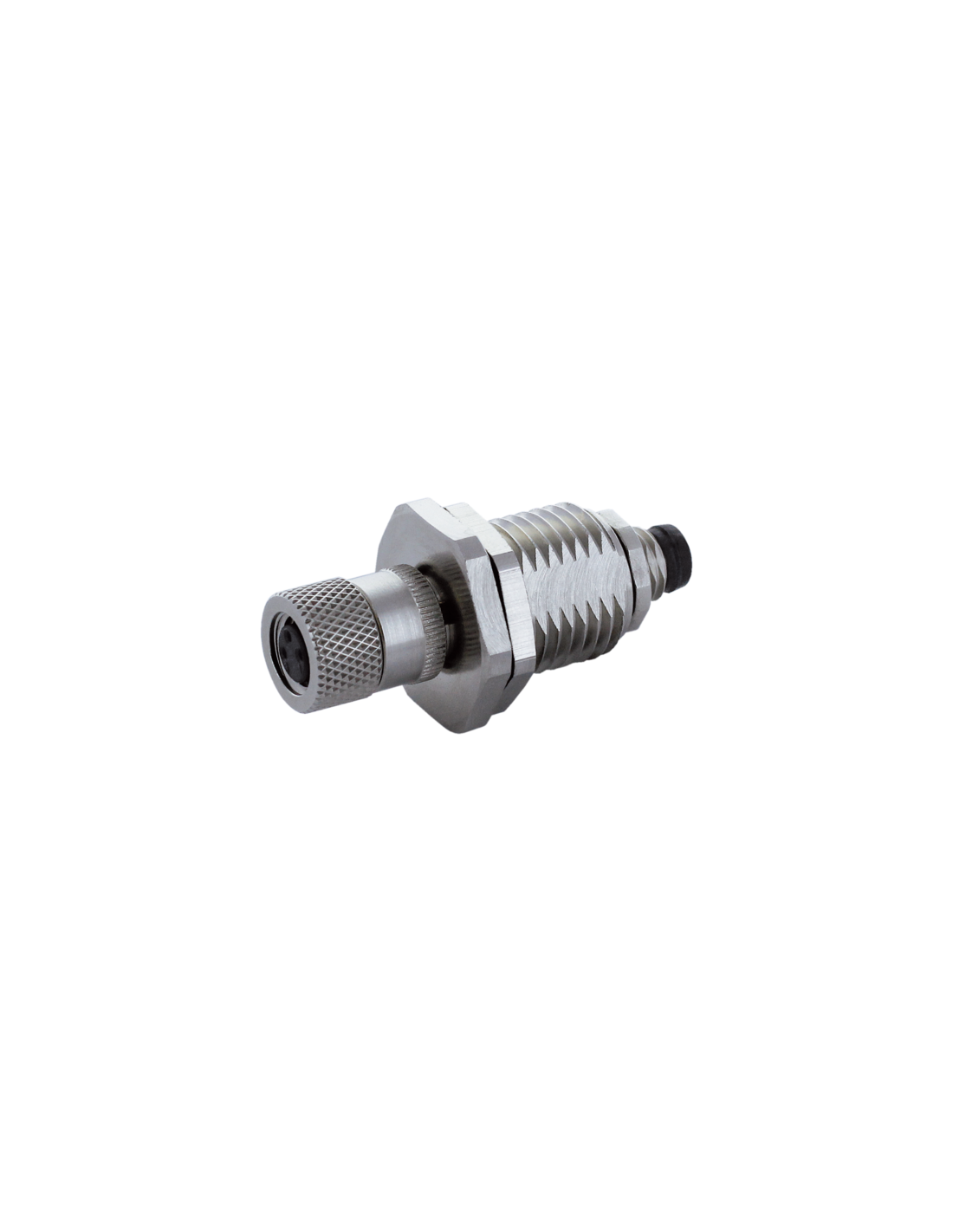

Złącze panelowe M8 męskie/żeńskie 4-polowe ekranowane – 7000-88112-0000000
Złącze panelowe M8 męskie/żeńskie 4-polowe ekranowane (kod produktu: 7000-88112-0000000) to wysokiej jakości komponent wykorzystywany do tworzenia niezawodnych i trwałych połączeń w instalacjach elektrycznych oraz automatyce przemysłowej. Dzięki swojej uniwersalności i solidnej konstrukcji złącze idealnie nadaje się do pracy w wymagających warunkach środowiskowych, gdzie liczy się bezpieczeństwo, odporność na czynniki zewnętrzne oraz szybki montaż.
Zalety złącza panelowego M8 – łatwość montażu i niezawodność
Panelowa konstrukcja umożliwia prosty i stabilny montaż w tylnych panelach szaf sterowniczych, obudowach maszyn, urządzeniach automatyki oraz systemach sterowania. Złącze wyposażono w cztery piny, co pozwala na wszechstronne zastosowanie w przesyłaniu sygnałów oraz zasilania jednocześnie.
- Wysoka odporność mechaniczna – metalowa, ekranowana obudowa gwarantuje ochronę przed zakłóceniami EMC oraz uszkodzeniami mechanicznymi.
- Stopień ochrony IP67 zapewnia szczelność nawet w trudnych warunkach przemysłowych – złącze jest odporne na kurz i chwilowe zanurzenie w wodzie.
- Pozłacane styki – zapewniają doskonałe przewodnictwo oraz długą żywotność połączenia (minimum 100 cykli wtykowych).
- Zakres temperatury pracy od -25°C do +85°C – szeroki zakres dopuszczalnych temperatur pozwala na zastosowanie w wielu aplikacjach.
- Montaż na tylnym panelu zwiększa wygodę i bezpieczeństwo podczas instalacji oraz serwisowania sprzętu.
Typowe zastosowania złącza M8 4-pin ekranowanego
Produkt zaprojektowany z myślą o aplikacjach przemysłowych, jednak złącze M8 4-polowe panelowe sprawdzi się również w systemach automatyki budynkowej, robotyce, technologii transportowej i laboratoriach. Umożliwia szybkie i pewne połączenie sygnałów sterujących, czujników, siłowników oraz innych elementów wykonawczych lub pomiarowych.
- Szafy sterownicze i rozdzielcze
- Automatyka przemysłowa i linie produkcyjne
- Maszyny, urządzenia i instalacje technologiczne
- Systemy pomiarowe i laboratoryjne
- Robotyka oraz systemy automatyzacji
- Instalacje zewnętrzne wymagające szczelnych połączeń
Złącze M8 do szafy rozdzielczej – bezpieczeństwo i trwałość
Obudowa złącza została wykonana z wytrzymałego metalu, a materiały izolacyjne z odpornego na czynniki chemiczne PA. Stop miedzi, użyty do wykonania styków, pokryto warstwą złota – co minimalizuje ryzyko utleniania oraz maksymalne przewodnictwo. Złącze panelowe M8 zostało zaprojektowane zgodnie z wymaganiami norm EN IEC 60529 pod kątem szczelności (IP67).
Bezpieczeństwo montażu i użytkowania
Podczas instalacji zaleca się zabezpieczenie złącza przed obciążeniami mechanicznymi oraz stosowanie odpowiednich promieni gięcia przewodów – gwarantuje to utrzymanie pełnej szczelności oraz długą żywotność połączenia.
Panelowe złącze M8 męskie/żeńskie, 4-polowe ekranowane, to sprawdzone rozwiązanie dla przemysłu, automatyki i techniki pomiarowej, spełniające wysokie wymagania pod względem jakości, niezawodności oraz wygody użytkowania.
