Zasilanie
Wtyk z kołnierzem
M12, 4-piny
Kodowanie T
Montaż na przednim panelu
z podłączoną skrętką
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | T |
| Materiał styk | Stop miedzi |

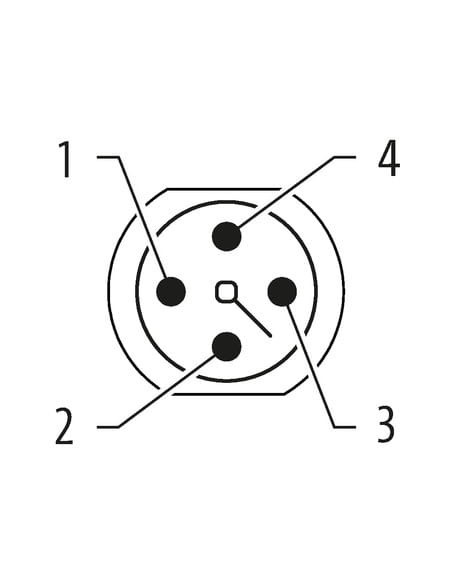

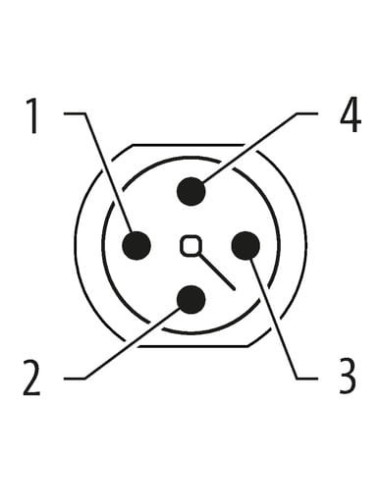

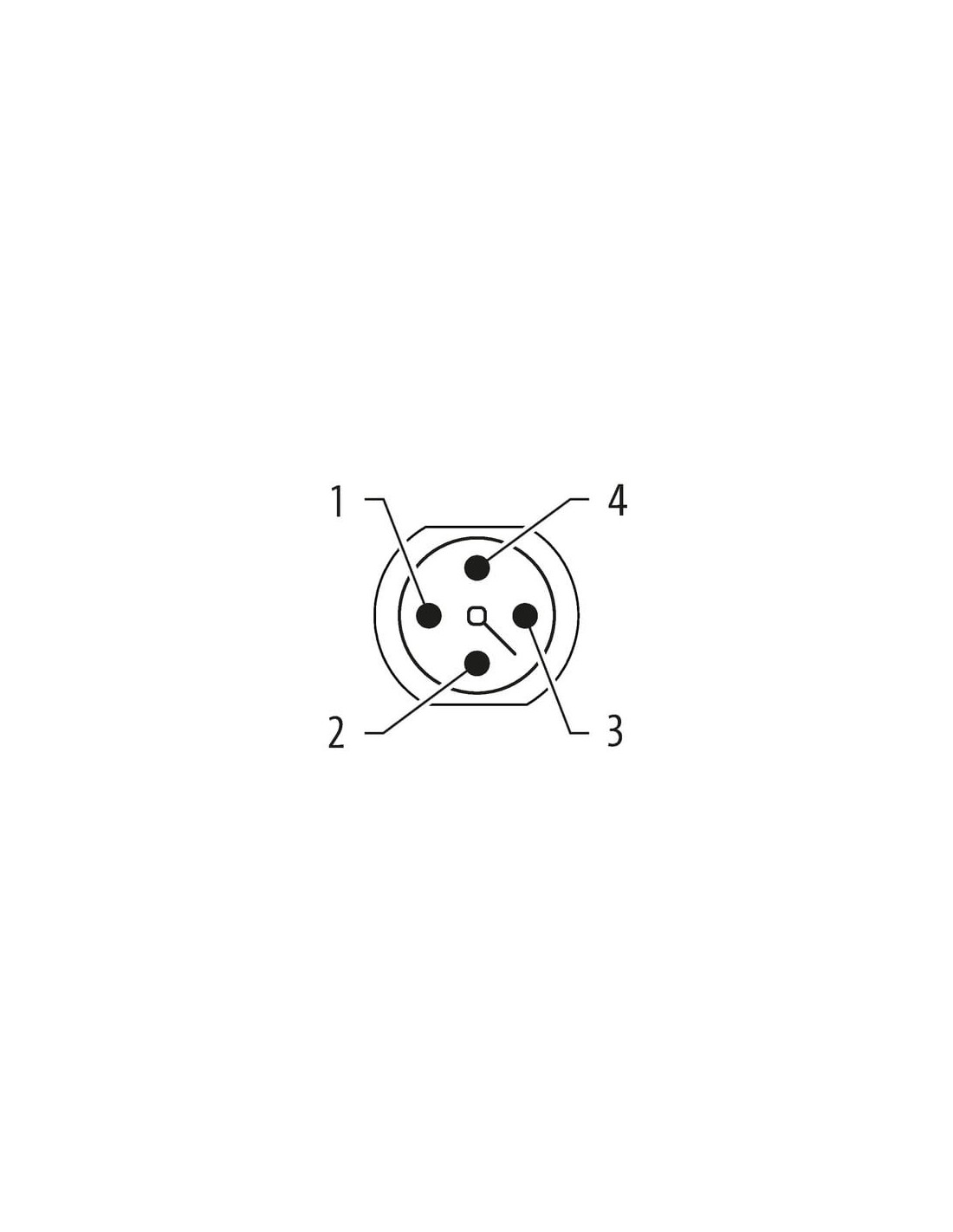

| Liczba biegunów | 4 |
| Rozwartość klucza | SW17 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |

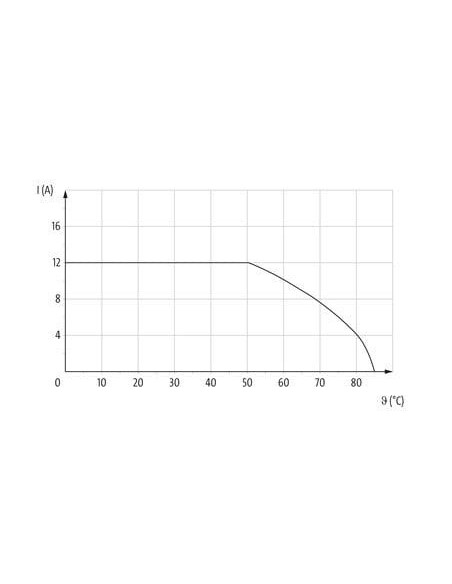

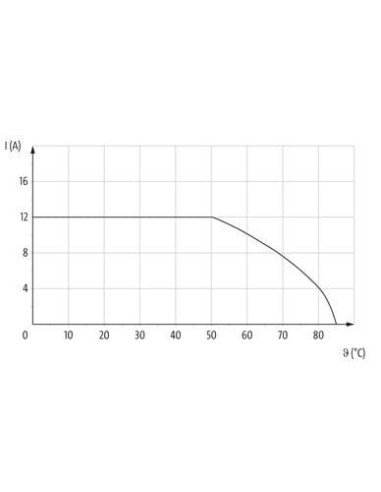

| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Materiał obudowa | Mosiądz |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 944 |
Structure | Cable
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 93,5 g/m |
| Material wire insulation | PUR |
| Amount wires | 4 |
| Outer diameter insulation | 2,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Resistances wire insulation | odporne na hydrolizę, odporne na drobnoustroje |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,25 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 900 V |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3,31 kV @ 60 s |
| Rezystancja izolacji | 20 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze zasilające M12 Power T 4-pinowe – Kod produktu: 7000-P7281-9440100

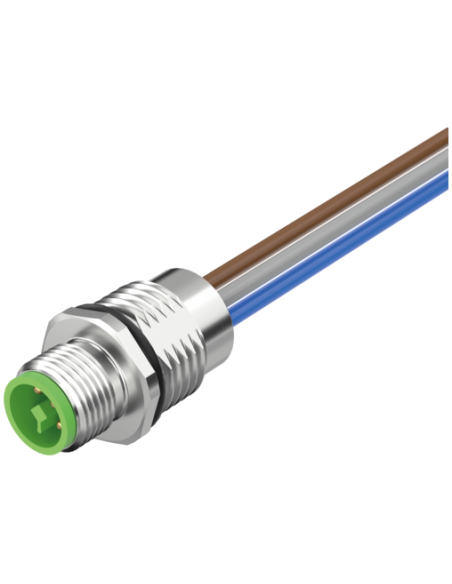

Złącze panelowe M12 Power T 7000-P7281-9440100 to wysokiej jakości komponent, który umożliwia skuteczne i bezpieczne przesyłanie zasilania w wymagających aplikacjach przemysłowych. Prezentowany model jest wyposażony w 4 pozłacane styki i przeznaczony do montażu na przednim panelu, co zapewnia wygodę instalacji oraz niezawodne połączenie elektryczne, nawet w trudnych warunkach środowiskowych.
Najważniejsze cechy produktu – Złącze M12 Power T 4P
- Profesjonalny standard złącza M12 – kompatybilność z systemami automatyki oraz szeroka gama zastosowań.
- Kodowanie T – bezpieczne i pewne połączenie dla zasilania o wysokim natężeniu.
- Wytrzymałość mechaniczna – solidna obudowa niklowana z mosiądzu gwarantuje długą żywotność nawet przy intensywnej eksploatacji.
- Wysoki prąd roboczy – możliwość pracy do 12 A na pin, co pozwala na zasilanie wymagających urządzeń oraz systemów maszynowych.
- Wodoszczelność i pyłoszczelność – stopień ochrony IP65/IP67 oraz spełnienie norm NEMA 3, 4, 6P umożliwiają pracę w trudnych warunkach otoczenia.
- Uniwersalne zastosowanie – znajduje zastosowanie w automatyce przemysłowej, energetyce, budowie maszyn oraz systemach transportu i robotyki.
- Zakres temperatur pracy – od -25°C do +85°C (w zależności od jakości kabla), co pozwala na montaż w różnych środowiskach produkcyjnych.
Zastosowanie złączy M12 Power T
Złącza M12 Power T są powszechnie wykorzystywane do niezawodnego zasilania silników, siłowników, rozdzielaczy energii, czujników mocy oraz elementów automatyki przemysłowej. Montaż na panelu przednim ułatwia szybką wymianę kabli serwisowych i upraszcza zarządzanie okablowaniem w szafach sterowniczych i rozdzielniach.
Konstrukcja i zalety budowy
- Montaż panelowy – wygodny montaż gwintowany (M16x1.5) pozwala na stabilne i szczelne umieszczenie złącza w obudowie maszyn lub szaf sterowniczych.
- Pozłacane styki – gwarantują wysoką przewodność oraz odporność na korozję.
- Kabel PUR 1 m – charakteryzuje się wysoką odpornością na ścieranie, oleje, mikroorganizmy oraz hydrolizę; spełnia restrykcyjne wymagania dla kabli przemysłowych.
- Przekrój przewodów 1,5 mm² zapewnia niską rezystancję i minimalne straty mocy.
- Łatwość identyfikacji żył – przewody oznaczone kolorami: brązowy, niebieski, biały, czarny.
- Odporność na płomienie i chemikalia – zgodność z normami UL i IEC, co jest istotne dla bezpieczeństwa aplikacji przemysłowych.
Wskazówki montażowe i bezpieczeństwo
Złącze panelowe M12 Power T wymaga prawidłowego zabezpieczenia przed siłami mechanicznymi (np. przez zastosowanie opasek kablowych), aby zagwarantować utrzymanie wysokiego stopnia ochrony IP. Należy również przestrzegać zalecanych promieni gięcia kabla oraz maksymalnego momentu dokręcania podczas montażu.
Typowe zastosowania – Złącze zasilania M12 T-kodowane
- Przemysłowe systemy zasilania i rozdzielacze energii
- Automatyka i robotyka
- Budowa maszyn i urządzeń produkcyjnych
- Linie transportowe i magazynowe
- Nowoczesne panele operatorskie i pulpity sterownicze
Złącze M12 Power T o kodzie 7000-P7281-9440100 to solidny wybór do instalacji przemysłowych wymagających wysokiej niezawodności, prostoty montażu oraz odporności na niekorzystne warunki środowiskowe i mechaniczne.
Polecamy także inne produkty z kategorii: Złącza kołnierzowe »
