M12 Power, 4-piny, kodowanie L
Męski - żeński
Przepust szafy rozdzielczej
Montaż na przednim panelu
Fastening nut included in the delivery
Dobra odporność na chemikalia i oleje
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Bezołowiowe, bez wyjątku (CE - RoHS)
Nakrętka złączkowa
(M16 × 1.5 mm)
| Family construction form | M12P |
| Kodowanie | L |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Family construction form | M12P |
| Kodowanie | L |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PUR |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

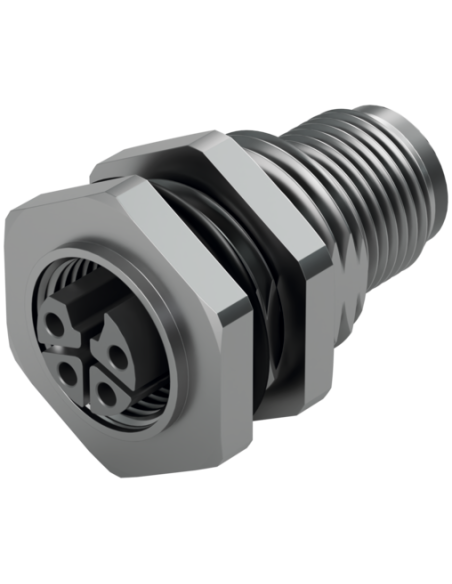

PANEL ZASILAJĄCY M12 PRZELOTOWY 4-BIEGUNOWY KOD L 7000-P4915-0000000 – Złącze przemysłowe do zastosowań energetycznych
Panel zasilający M12 przelotowy 4-biegunowy kod L to zaawansowane złącze przeznaczone do instalacji przemysłowych i szaf rozdzielczych, które zapewnia pewne i bezpieczne połączenie zasilania w wymagających środowiskach.
Opis i główne zalety złącza panelowego M12 kod L
Prezentowany panel zasilający M12 oferuje przelotową konstrukcję z czterema pinami przy kodowaniu L, co czyni go idealnym rozwiązaniem w systemach automatyki oraz aplikacjach wymagających przesyłu energii o wysokim natężeniu. Dzięki możliwości montażu na przednim panelu, złącze sprawdzi się w szafach rozdzielczych, sterowniczych oraz rozdzielniach przemysłowych, zapewniając wygodę montażu i demontażu.
- Męska i żeńska strona złącza umożliwiają szybkie i bezpieczne połączenie kabli z zasilaniem.
- Konstrukcja niklowana oraz obudowa z mosiądzu gwarantują wysoką odporność na korozję oraz uszkodzenia mechaniczne.
- Zastosowane materiały zapewniają odporność na chemikalia i oleje, co pozwala na wykorzystywanie złącza w trudnych warunkach przemysłowych.
- Wysoka klasa szczelności IP65, IP67, IP68 zabezpiecza przed wnikaniem pyłów i cieczy.
- Bezołowiowa budowa umożliwia stosowanie złącza w projektach zgodnych z dyrektywami RoHS i CE.
- W zestawie znajduje się nakrętka złączkowa o gwincie M16 × 1.5 mm.
Zastosowania panelowego złącza zasilającego M12
Złącze panelowe M12 kod L znajduje zastosowanie w wielu branżach przemysłowych, takich jak:
- Automatyka przemysłowa i robotyka
- Sterowanie napędami i silnikami
- Budowa maszyn oraz urządzeń produkcyjnych
- Skanery, czujniki oraz systemy bezpieczeństwa
- Systemy dystrybucji energii w rozdzielniach i szafach sterowniczych
Wysoki prąd maksymalny 16A oraz solidne wykonanie zapewniają stabilne działanie nawet przy dużych obciążeniach, co jest szczególnie ważne w zasilaniu urządzeń automatyki oraz instalacjach wymagających niezawodności.

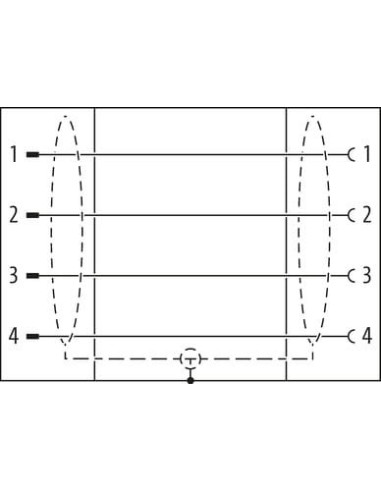

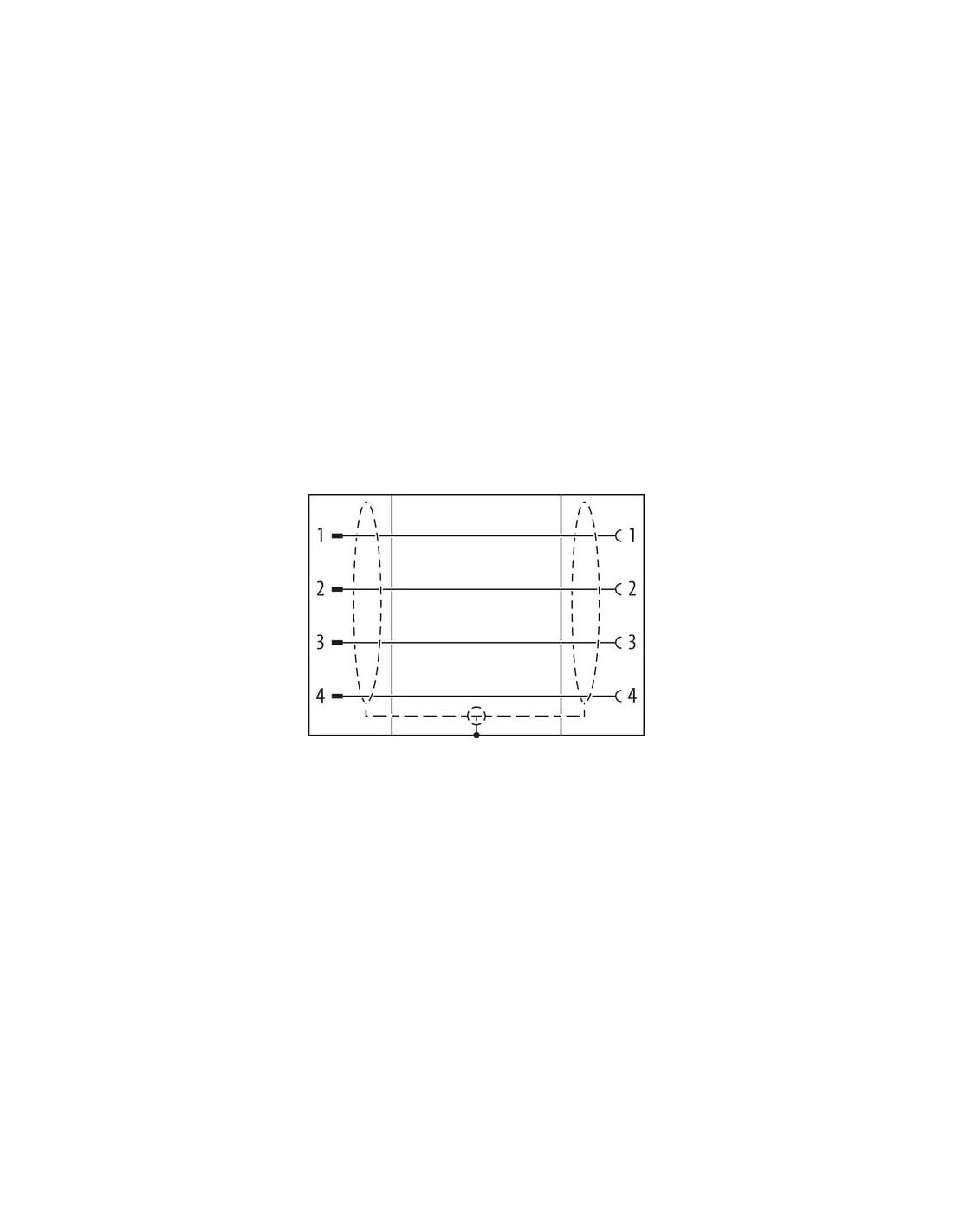

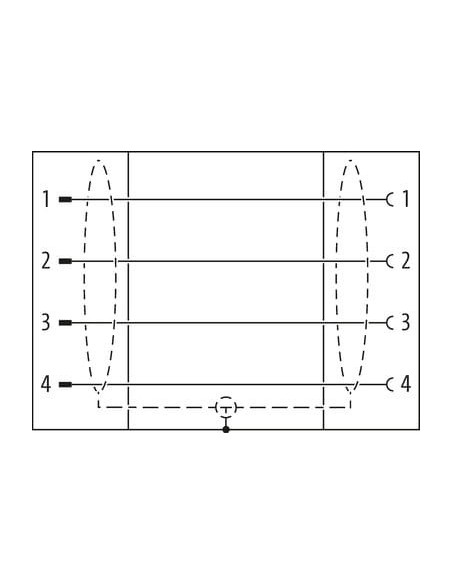

Budowa i schemat połączeń – panel zasilający M12

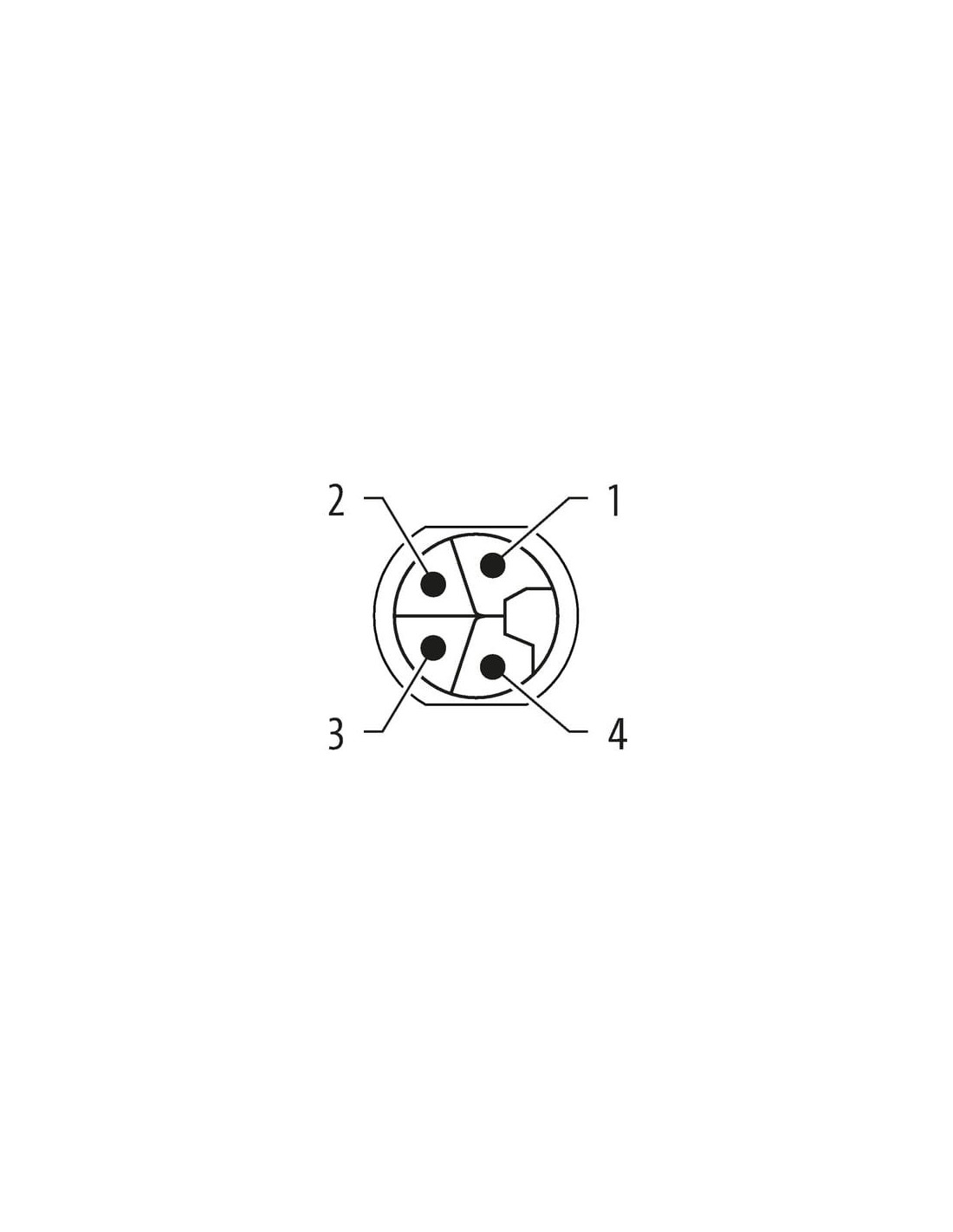

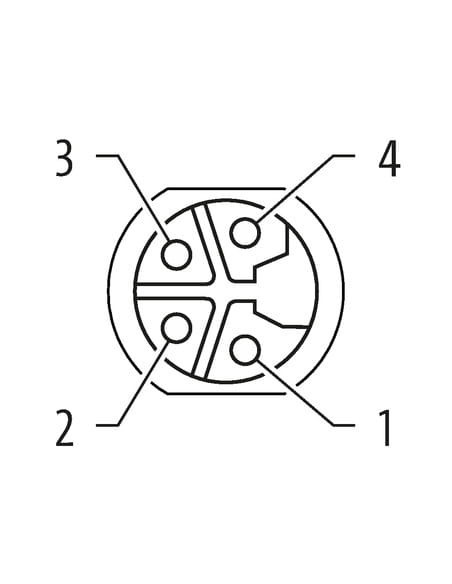

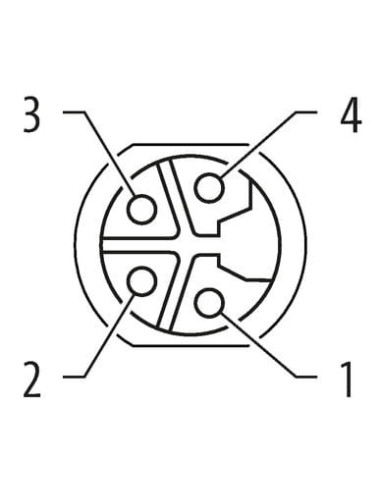

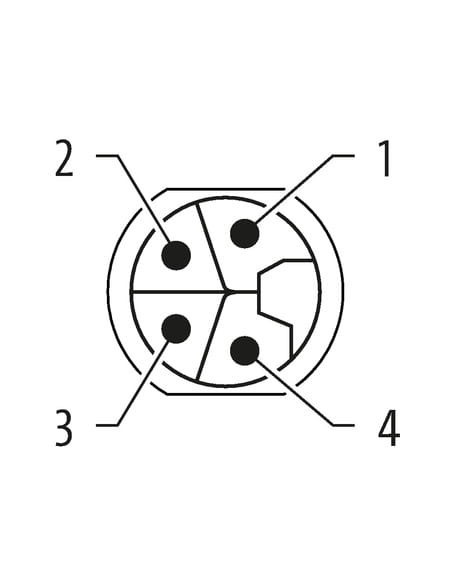

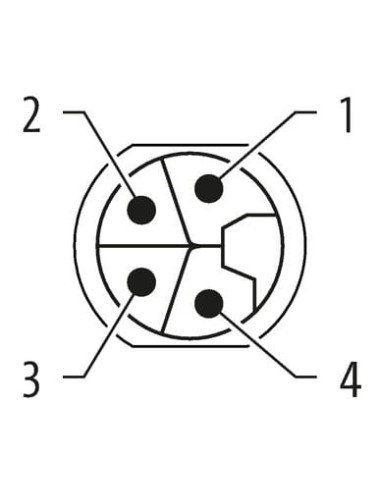

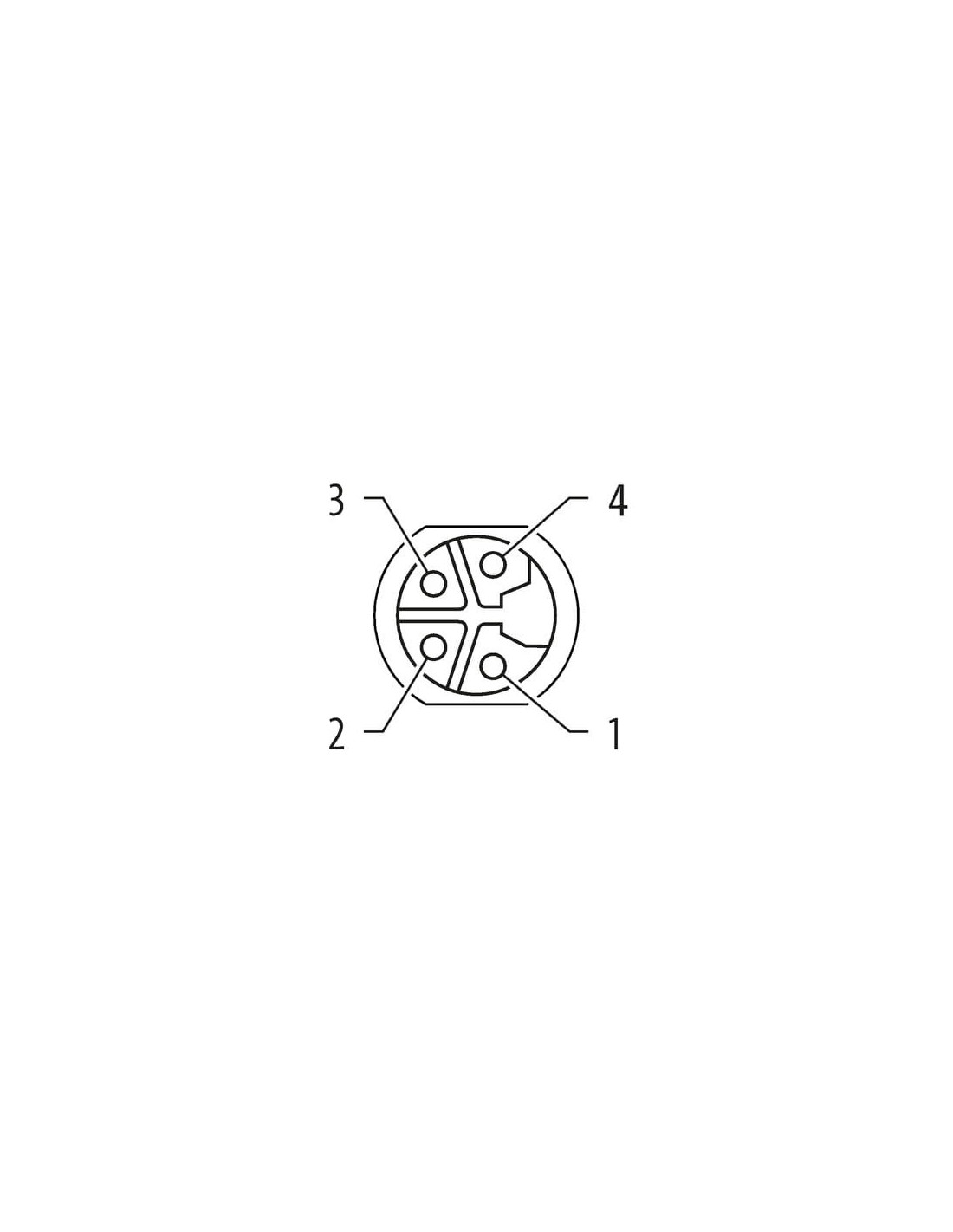

Złącze wyposażone jest w cztery piny, z precyzyjnie określoną numeracją, co umożliwia łatwe podłączenie instalacji zgodnie ze schematem połączeń. Odpowiednie kodowanie L minimalizuje ryzyko pomyłek podczas podłączania.

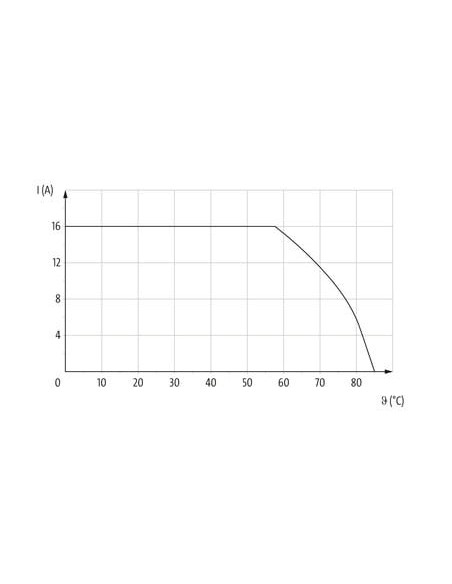

Warunki pracy i trwałość panelu zasilającego M12
Produkt przystosowany jest do pracy w szerokim zakresie temperatur od -25°C do +85°C, co pozwala wykorzystywać go w środowiskach narażonych na zmienne warunki klimatyczne. Dodatkowo, zastosowanie ekranowania poprawia ochronę przed zakłóceniami elektromagnetycznymi, co jest niezwykle istotne w instalacjach elektrycznych wymagających wysokiej stabilności sygnału i zasilania.
- Wysoka odporność na wstrząsy i drgania – konstrukcja z zabezpieczeniem przeciwwstrząsowym.
- Nakrętka umożliwia łatwy i pewny montaż na panelu.
- Parametry elektryczne pozwalają na przesył dużego natężenia prądu (do 16A przy 63V DC).
Schematy i wymiary panelu zasilającego M12 – kod L

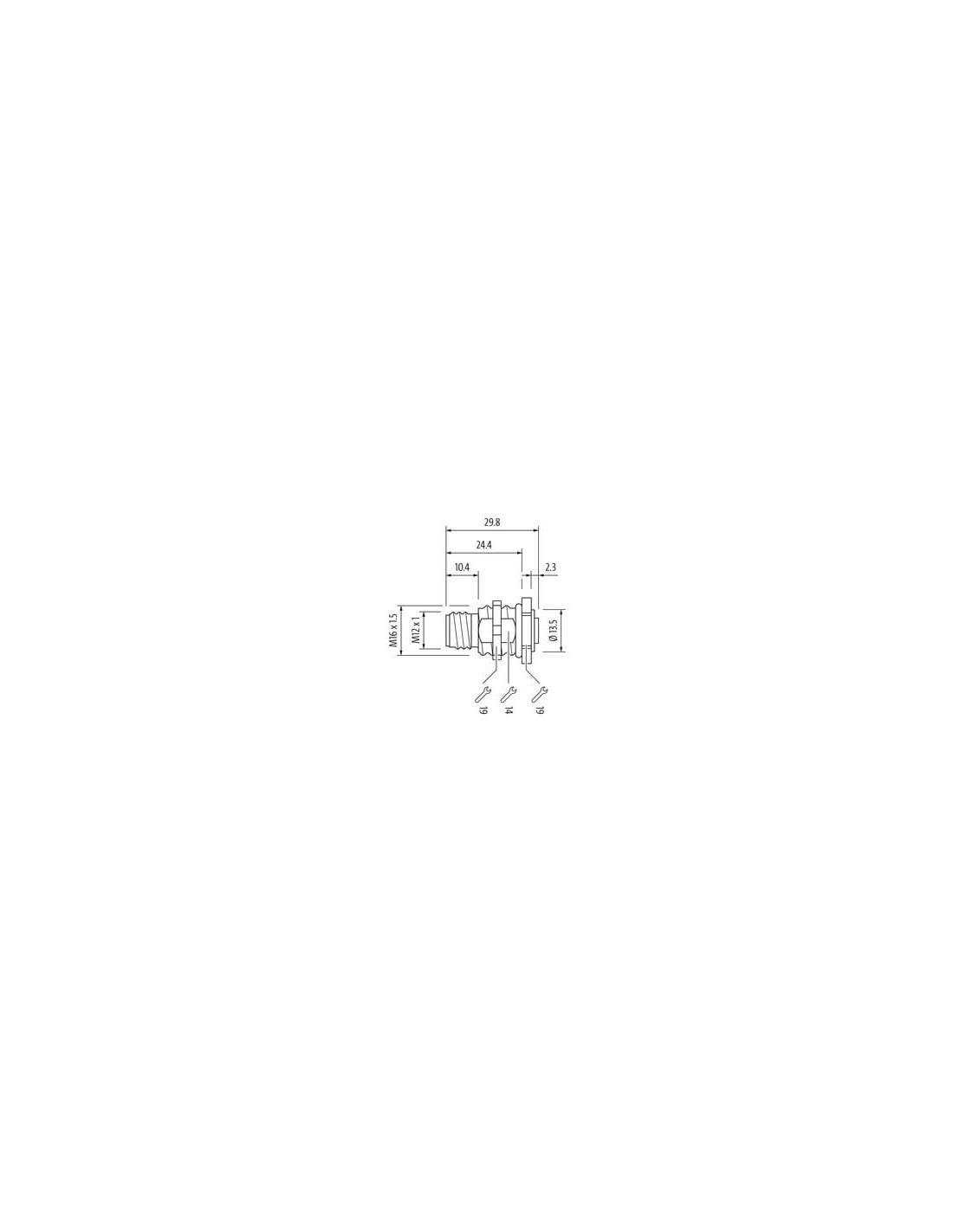

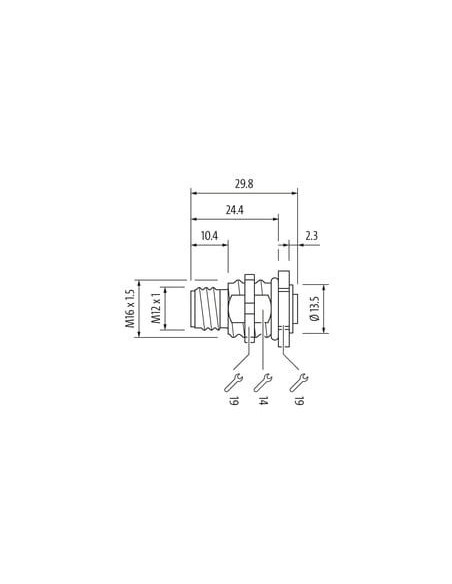

Konstrukcja złącza została szczegółowo przedstawiona na dołączonych rysunkach technicznych. Pozwalają one na precyzyjne planowanie i instalację w wybranej aplikacji. Złącze przystosowane jest do montażu w otworze o średnicy 13,5 mm, przy zachowaniu wymagań dotyczących właściwego momentu dokręcenia (0,6 Nm).
Wskazówki montażowe panelu zasilającego M12
- Zachować min. promień gięcia kabli, aby nie utracić klasy ochrony IP.
- Konektory należy zabezpieczyć przed mechanicznymi naprężeniami, np. stosując opaski kablowe.
Panel zasilający M12 przelotowy 4-biegunowy kod L 7000-P4915-0000000 stanowi praktyczne i profesjonalne rozwiązanie dla instalacji przemysłowych i automatyki, gwarantując pewność połączenia, trwałość oraz wysoką jakość wykonania.
