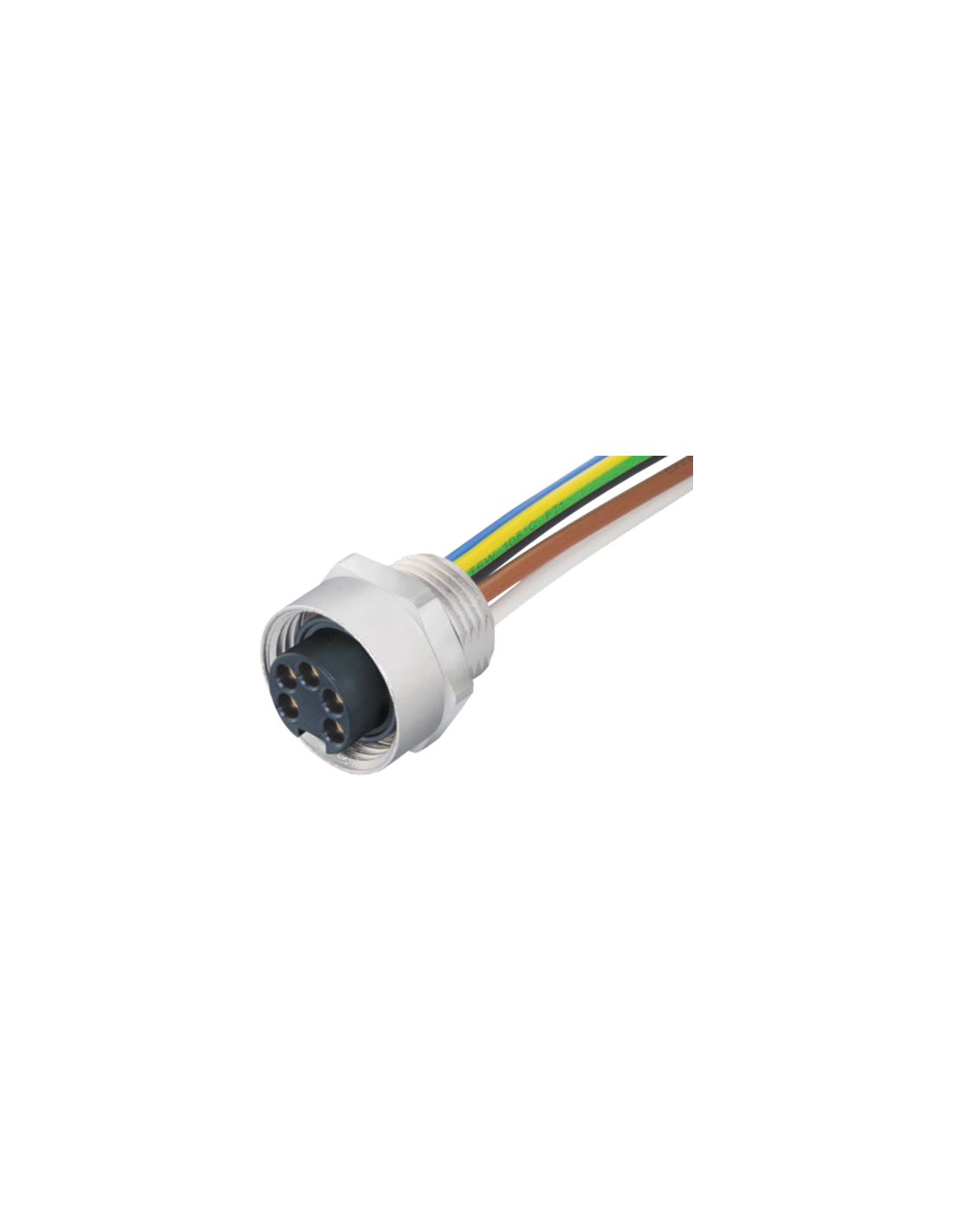

Gniazdo z kołnierzem

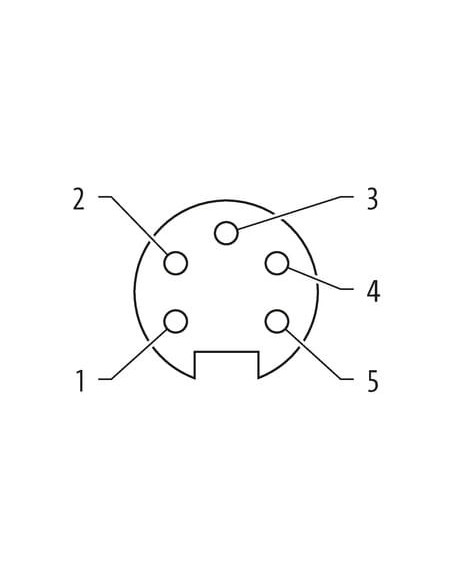

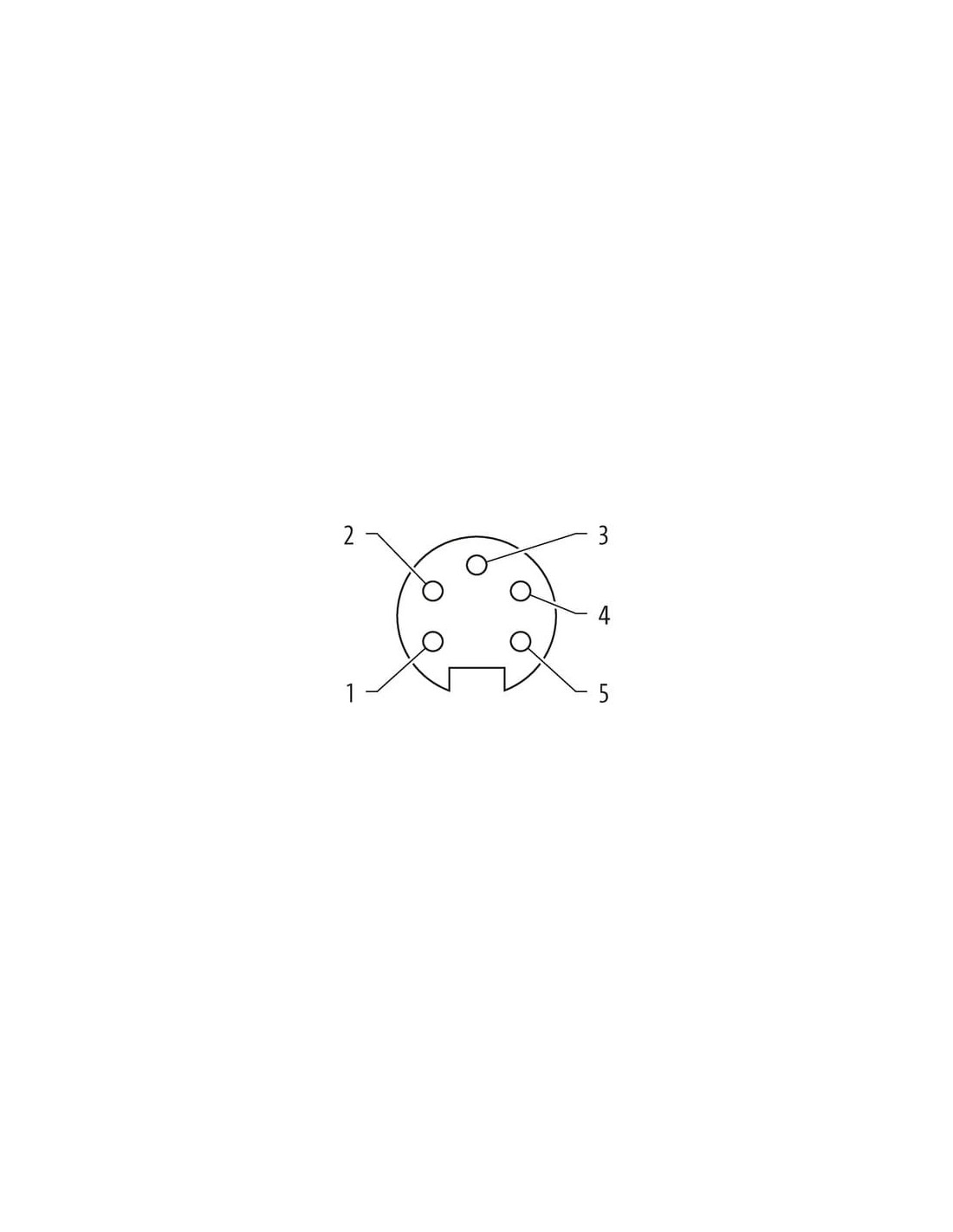

7/8" (5-piny)
z podłączoną skrętką
| Długość kabla | 1 m |
| Moment obrotowy | 1,5 Nm |
| Powłoka styku | pozłacane |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Materiał styk | Mosiądz |

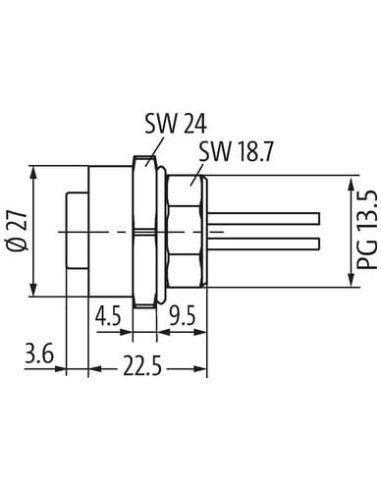

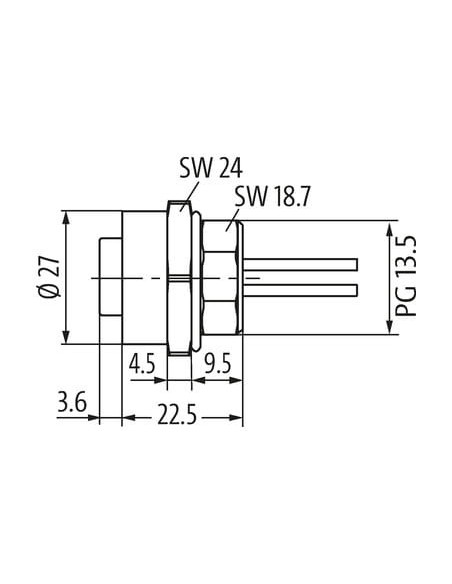

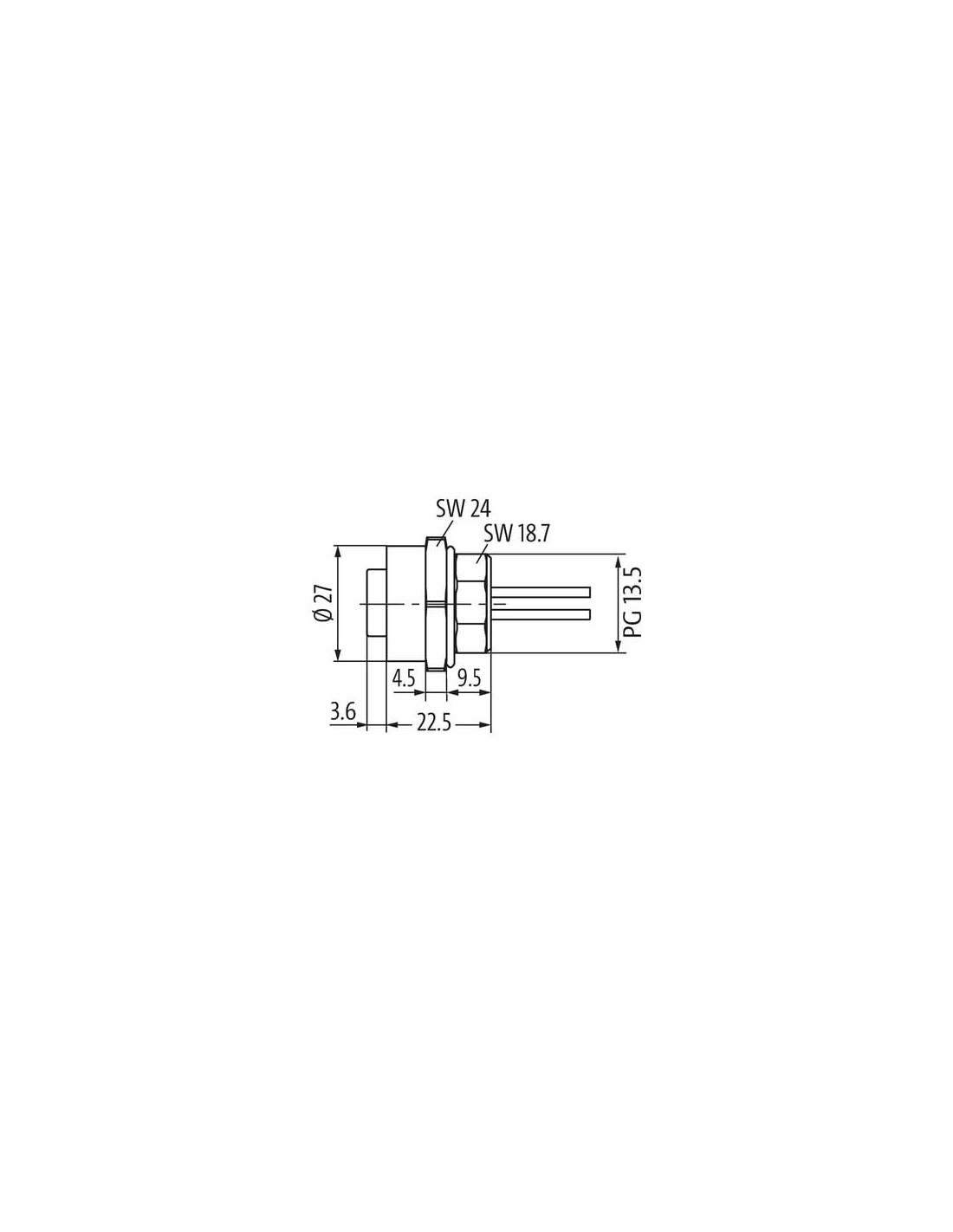

| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 6 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 978 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 3,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,75 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 85 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

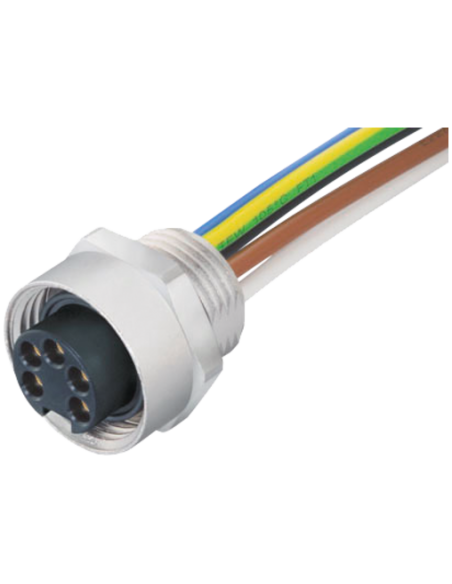

Złącze panelowe 7/8" żeńskie 5x0,75 1m – trwałe i niezawodne połączenie przemysłowe
Złącze panelowe 7/8" żeńskie 5x0,75 1m (kod produktu: 7000-78381-9780100) to wysokiej jakości komponent przeznaczony do wymagających aplikacji przemysłowych. Wyposażone w pięciopinowe gniazdo z kołnierzem oraz przewód o długości 1 metra, umożliwia szybkie i trwałe podłączenie urządzeń z zachowaniem najwyższych standardów bezpieczeństwa oraz niezawodności.
Zastosowanie i możliwości wykorzystania złącza panelowego 7/8"
Gniazdo panelowe 7/8" znajduje szerokie zastosowanie wszędzie tam, gdzie liczy się pewność połączenia oraz odporność na warunki środowiskowe, m.in. w maszynach przemysłowych, systemach automatyki, czujnikach i modułach sterujących. Doskonale sprawdzi się w instalacjach wymagających zasilania, sygnałowych oraz transmisji danych.
- Automatyka przemysłowa – szybkie połączenia panelowe w szafach sterowniczych, automatach produkcyjnych, robotyce.
- Maszyny i linie produkcyjne – wytrzymałość na drgania i czynniki zewnętrzne.
- Systemy transportowe – odporność na zabrudzenia i wilgoć (stopień ochrony IP68).
- Czujniki i elementy wykonawcze – bezpieczne i pewne zasilanie różnych komponentów.
Najważniejsze zalety złącza panelowego 7/8" 5x0,75 1m
Bezpieczeństwo – spełnia normy ochrony IP68, zapewniając pełną szczelność oraz odporność na wilgoć i pyły po właściwym podłączeniu gniazda (włożone, przykręcone).
Wytrzymałość mechaniczna – korpus z cynkowego odlewu ciśnieniowego z powłoką niklowaną, wysoka odporność na uderzenia i drgania.
Niezawodne styki – mosiężne, pozłacane powierzchnie styków gwarantują niski opór kontaktowy oraz długą żywotność, nawet w przypadku wielokrotnego łączenia.
Uniwersalność zastosowania – obsługa do 6A i napięcia do 600V AC/DC umożliwia szerokie zastosowanie w wielu projektach.
Łatwość instalacji – skrętka o przekroju 0,75 mm² ułatwia montaż i podłączanie, a wyraźnie oznaczone przewody kolorystyczne minimalizują ryzyko błędów instalacyjnych.
Konstrukcja i przemyślane rozwiązania techniczne

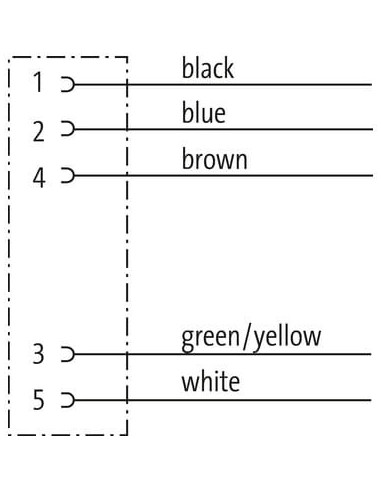

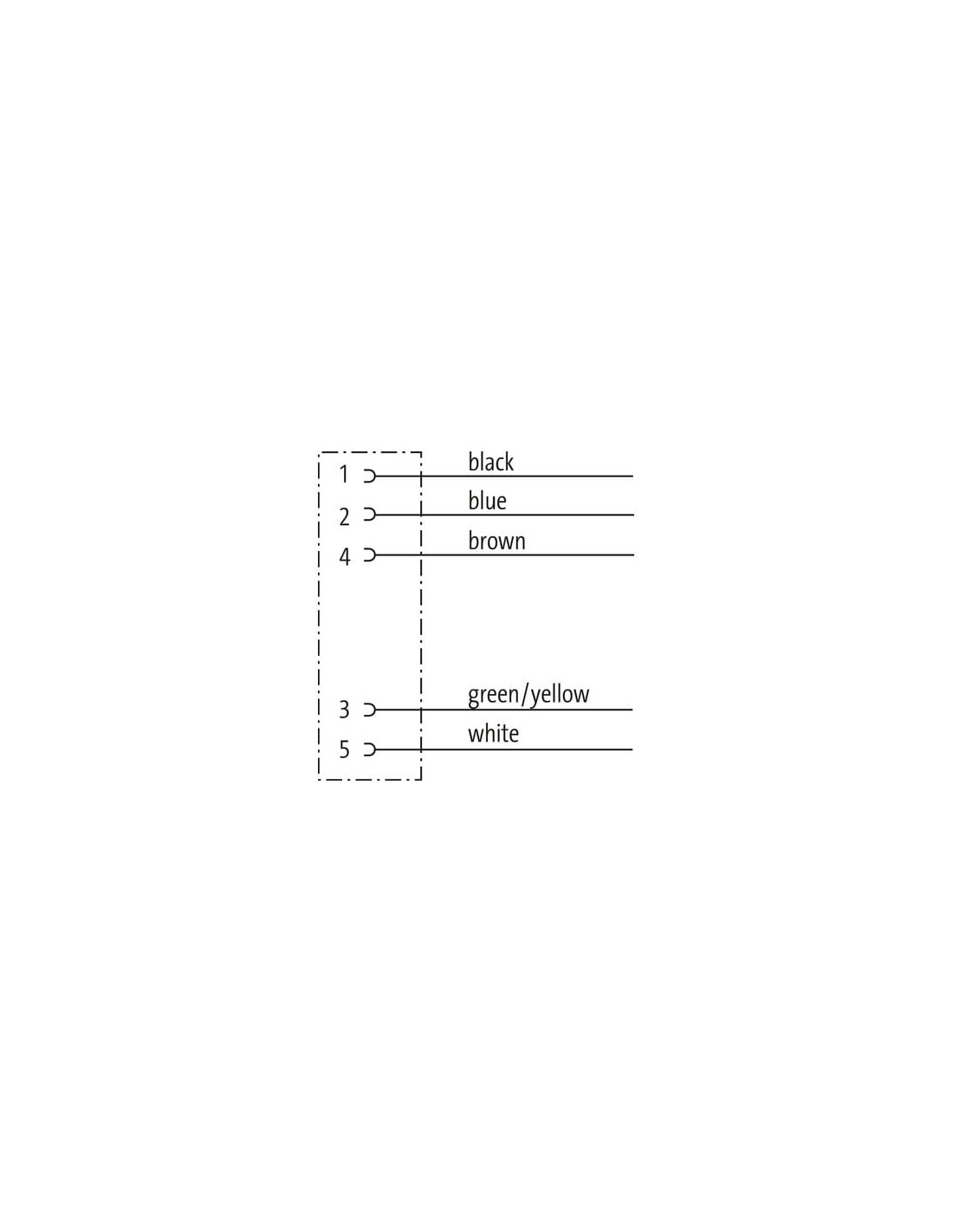

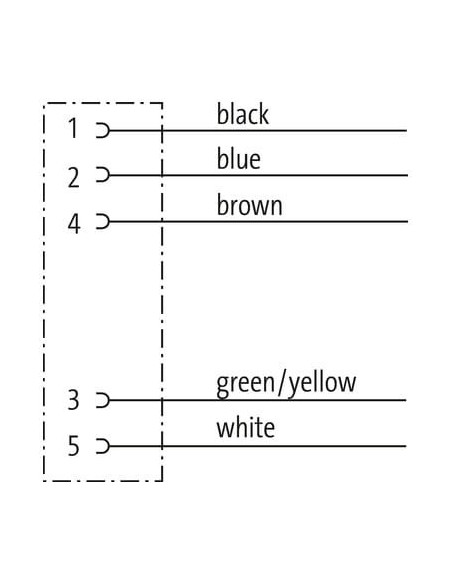

Złącze wyposażone jest w 5-przewodową skrętkę o długości 1 metra, pokrytą izolacją PVC, co zapewnia odporność na czynniki chemiczne i mechaniczne. Konstrukcja bazuje na precyzyjnym rozkładzie pinów, szczegółowo oznaczonych dla łatwiejszej identyfikacji podczas montażu (przewody: czarny, niebieski, brązowy, zielono-żółty, biały).
Dużą zaletą jest także łatwość montażu panelowego – złącze przeznaczone do montażu przykręcanego z zabezpieczeniem przeciwwstrząsowym oraz ergonomiczną konstrukcją, ułatwiającą podłączenie nawet w trudno dostępnych miejscach.
Parametry i odporność na trudne warunki pracy
- Wytrzymałość temperaturowa: praca w zakresie od -25°C do 85°C (przy instalacji stałej), umożliwiająca montaż wewnątrz i na zewnątrz budynków.
- Odporność na płomień: zgodność z normami IEC 60332-2-2 oraz UL 1581.
- Odporność chemiczna i na oleje: przewód wykazuje dobrą odporność na czynniki chemiczne, zgodnie z normą DIN EN 60811-404.
Podsumowanie – Złącze panelowe 7/8" 5x0,75 1m 7000-78381-9780100
Złącze panelowe o kodzie 7000-78381-9780100 to idealny wybór do profesjonalnych zastosowań w automatyce przemysłowej, instalacjach elektrycznych, maszynach i liniach produkcyjnych. Wysoka jakość wykonania, odporność na trudne warunki oraz prosta instalacja to kluczowe atuty tego rozwiązania. Złącze zapewnia pewne połączenie na lata – wszędzie tam, gdzie liczy się niezawodność oraz bezpieczeństwo instalacji.
