Wtyk z kołnierzem
M12, 5-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |

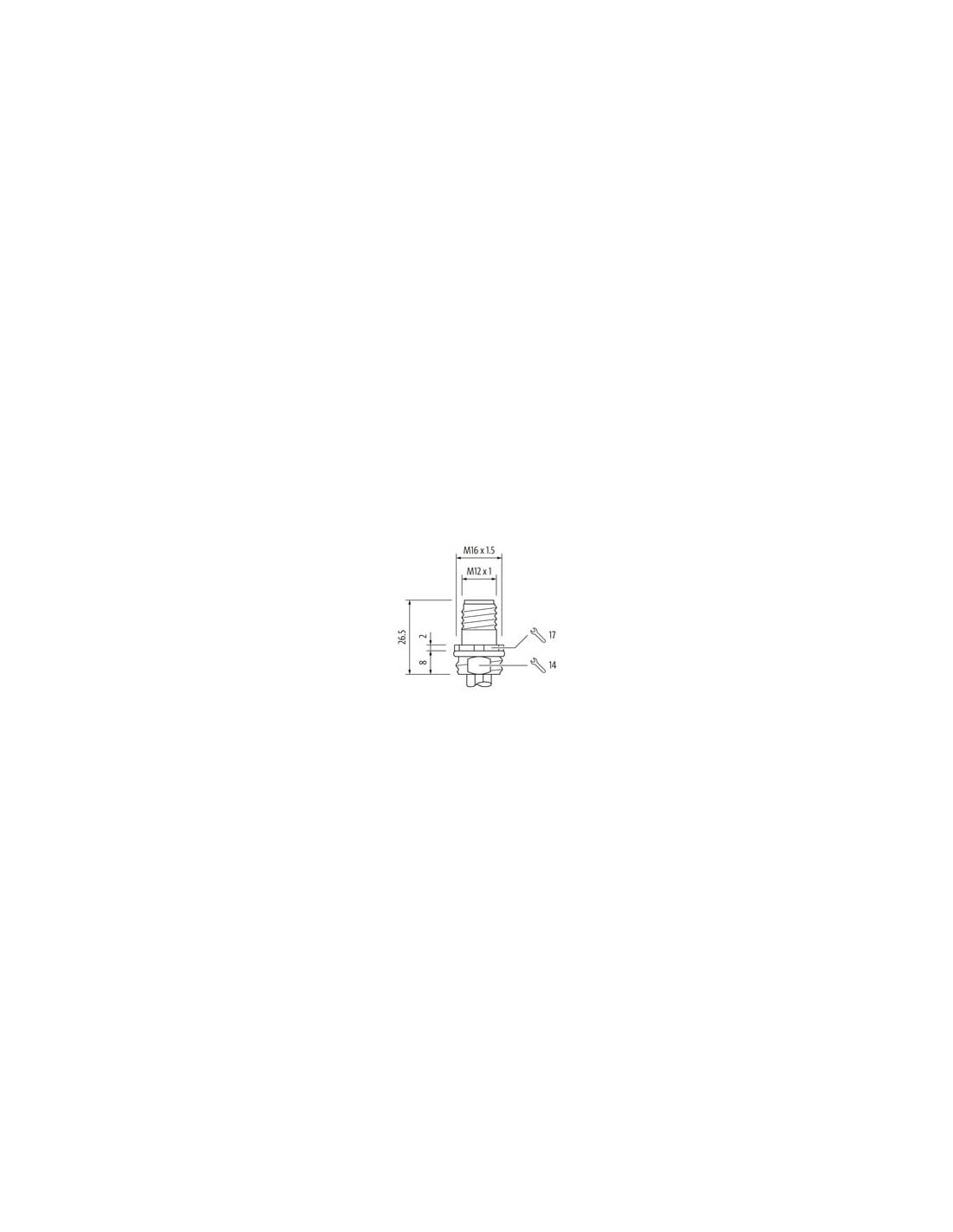

| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | Cynkowy odlew ciśnieniowy |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie

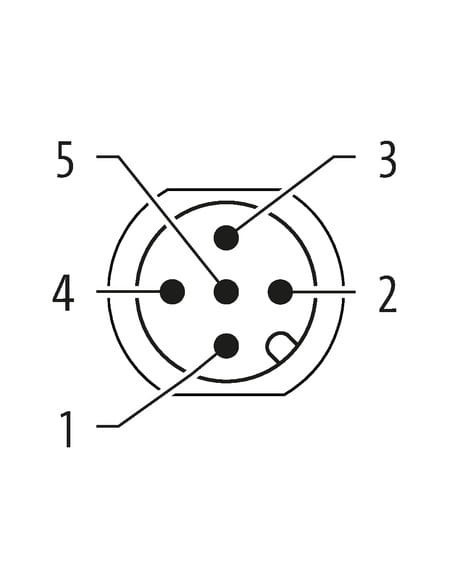

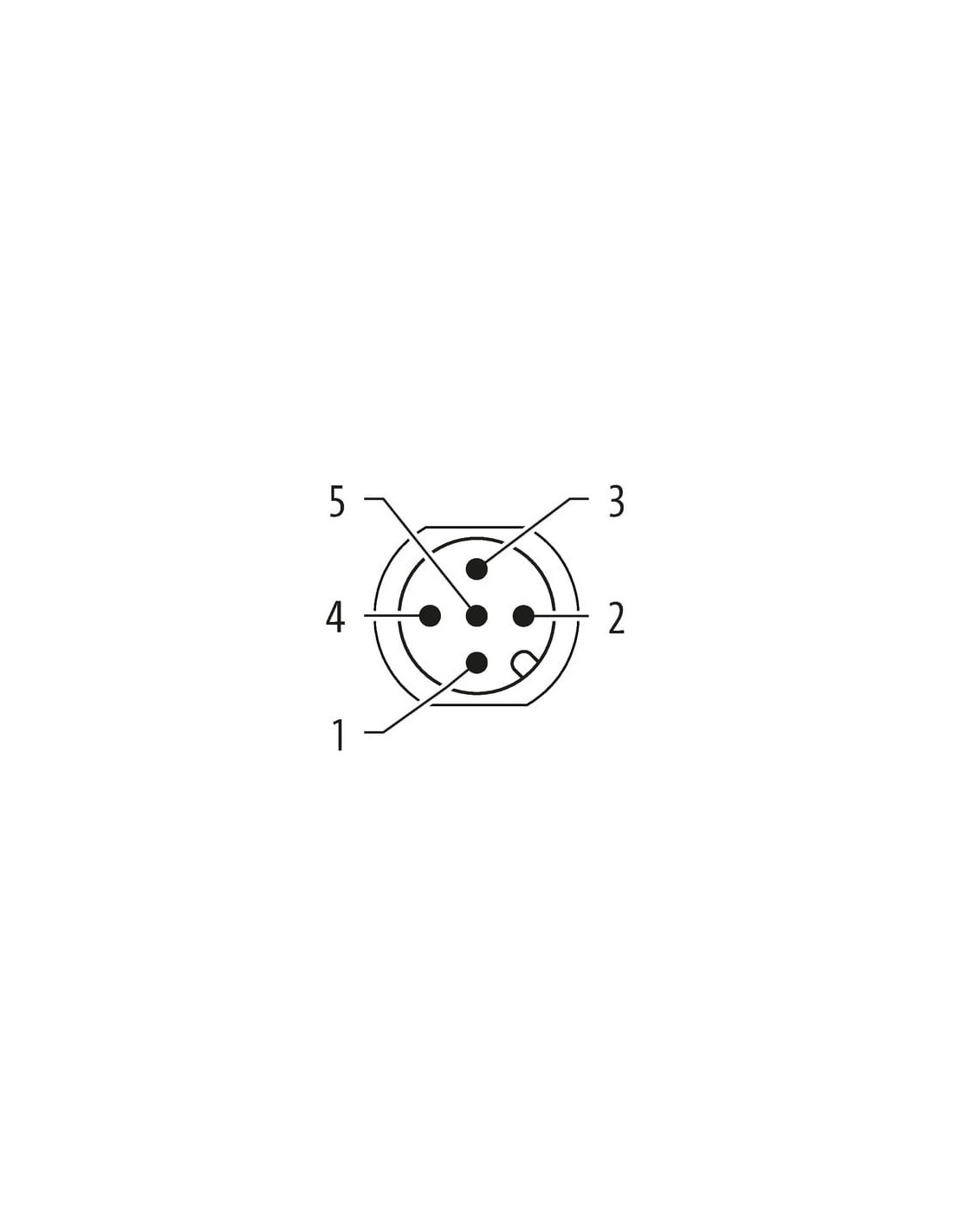

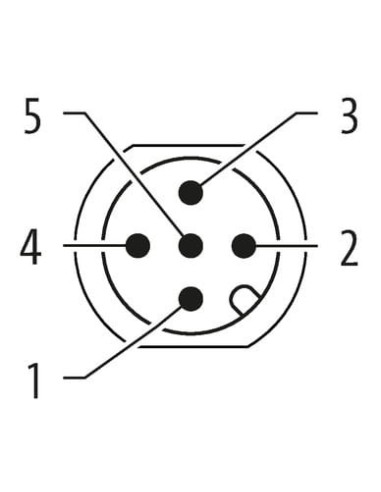

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, szary |
General data | Cable
| Identyfikacja przewodu | 972 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze panelowe M12 męskie 5-polowe z przewodem 0,5 m – Kod 7000-13521-9720050
Panelowe złącze M12 to profesjonalny element instalacyjny, przeznaczony do wymagających aplikacji w automatyce przemysłowej, aparaturze sterującej oraz różnorodnych instalacjach elektrycznych. Zapewnia niezawodne i szczelne połączenie przewodów sygnałowych oraz zasilających.
Zalety i cechy złącza M12 panelowego – 5-polowego
- Kompaktowa konstrukcja M12 – umożliwia montaż nawet w ograniczonej przestrzeni, zapewniając jednocześnie wysoką odporność mechaniczną i elektryczną.
- Wysoka szczelność (IP67 i NEMA 3, 4, 6P) – gwarantuje ochronę przed pyłem, wodą oraz innymi czynnikami środowiskowymi, co pozwala na zastosowanie złącza zarówno wewnątrz, jak i na zewnątrz pomieszczeń przemysłowych.
- Solidne materiały wykonania – korpus z cynkowego odlewu ciśnieniowego z niklowaną powłoką, charakteryzujący się odpornością na ścieranie, uszkodzenia mechaniczne oraz agresywne czynniki chemiczne.
- Montaż na panelu frontowym – umożliwia wygodne połączenie od strony operatora oraz bezpośrednie wprowadzenie przewodu do wnętrza szafy lub obudowy sterowniczej.
- Zintegrowany przewód PUR o długości 0,5 m – elastyczny, wysoce odporny na przecięcia, oleje i płyny, o podwyższonej odporności temperaturowej do 90°C (praca ciągła).
- 5-biegunowa konstrukcja – pozwala na transmisję kilku sygnałów lub jednoczesne przesyłanie zasilania oraz sygnałów sterujących.
- Standardowe kodowanie A – zapewnia kompatybilność z większością gniazd i wtyków systemów automatyki.
- Wyprowadzenie oznaczonych przewodów – czytelne oznaczenia (brązowy, biały, niebieski, czarny, szary) odpowiadające numerom pinów ułatwiają montaż i diagnostykę połączeń.
Możliwości i typowe zastosowanie panelowego złącza M12
Złącza panelowe M12 są powszechnie wykorzystywane w systemach czujników przemysłowych, maszynach produkcyjnych, stanowiskach pomiarowych, szafach sterowniczych oraz urządzeniach automatyki budynkowej. Dzięki wysokiemu stopniowi ochrony oraz solidnej konstrukcji, sprawdzają się w trudnych warunkach środowiskowych, takich jak zakłady produkcyjne, magazyny czy instalacje na zewnątrz budynków.
- Automatyka przemysłowa – integracja czujników, siłowników, modułów I/O.
- Budowa maszyn – niezawodne połączenia sygnałowe i zasilające dla urządzeń ruchomych i stacjonarnych.
- Systemy transportowe – łączenie elementów sterowania i monitoringu pracy linii.
- Przemysł spożywczy, chemiczny, logistyczny – odporność na oleje i środki chemiczne.
Dlaczego warto wybrać złącze M12 panelowe z przewodem 0,5 m?
Niezawodność połączenia dzięki wysokiemu poziomowi ochrony IP67 oraz NEMA, połączona z uniwersalnością zastosowań i prostotą montażu, sprawiają, że ten typ złącza jest idealnym wyborem dla osób poszukujących sprawdzonych rozwiązań do łączenia elementów systemów sterujących i automatyki.
Przewód PUR gwarantuje wytrzymałość na zginanie, odporność na ścieranie i liczne substancje chemiczne, co jest szczególnie ważne w długotrwałej eksploatacji w wymagających warunkach przemysłowych.
Złącze M12 męskie panelowe 5-polowe z kablem 0,5 m to praktyczny wybór do integracji systemów automatyki, wymagających niezawodnych i bezpiecznych połączeń sygnałowych oraz zasilających.
