Wtyk z kołnierzem
M12, 5-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | Cynkowy odlew ciśnieniowy |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, szary |
General data | Cable
| Identyfikacja przewodu | 972 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze panelowe M12 męskie 5-polowe 0,2 m – do profesjonalnych aplikacji przemysłowych
Złącze panelowe M12, męskie, 5-polowe o długości kabla 0,2 m, to niezawodne rozwiązanie przeznaczone do montażu na przednim panelu. Produkt został wyposażony w gwint M12 x 1 oraz solidny kołnierz, co umożliwia szybkie i pewne zamocowanie w urządzeniach automatyki przemysłowej, szafach sterowniczych oraz w maszynach i instalacjach przemysłowych.
Złącze panelowe sprawdza się tam, gdzie wymagana jest wysoka szczelność (IP67), odporność na trudne warunki przemysłowe oraz szybkie i bezpieczne połączenie elektryczne.
Możliwości zastosowania złącza M12 panelowego męskiego 5-polowego
Produkt znajduje szerokie zastosowanie w branżach takich jak:
- Automatyka przemysłowa – podłączenie czujników, siłowników, elementów wykonawczych
- Budowa maszyn i urządzeń
- Systemy sterowania i rozdzielnie elektryczne
- Robotyka
- Aplikacje terenowe, gdzie ważna jest odporność na wilgoć, kurz i pyły
Zabezpieczenie przed czynnikami zewnętrznymi oraz pewność kontaktu czynią to złącze preferowanym wyborem w liniach produkcyjnych i automatyce transportowej.
Najważniejsze zalety panelowego złącza M12 5-pin
- Szybki montaż na panelu dzięki standardowemu gwintowi montażowemu M16 x 1,5 oraz M12 x 1.
- 5-polowa konstrukcja umożliwiająca przesył sygnałów oraz zasilania, w tym również zastosowania wielokanałowe.
- Stopień ochrony IP67 – odporność na kurz oraz zanurzenie w wodzie (zgodnie z EN IEC 60529).
- Obudowa z cynkowego odlewu ciśnieniowego pokryta niklem – wysoka wytrzymałość mechaniczna oraz odporność na korozję.
- Kodowanie typu A – kompatybilność z szeroką gamą przewodów i urządzeń automatyki.
- 5 przewodów w izolacji PUR – odporność na oleje, chemikalia i płomienie.
- Przystosowane do temperatury pracy od -25°C do 85°C (złącze) oraz od -40°C do 90°C (kabel, praca stała).
- Prąd maksymalny na styk: 4 A, napięcie robocze do 125 V AC/DC (złącze), kabel do 300 V.

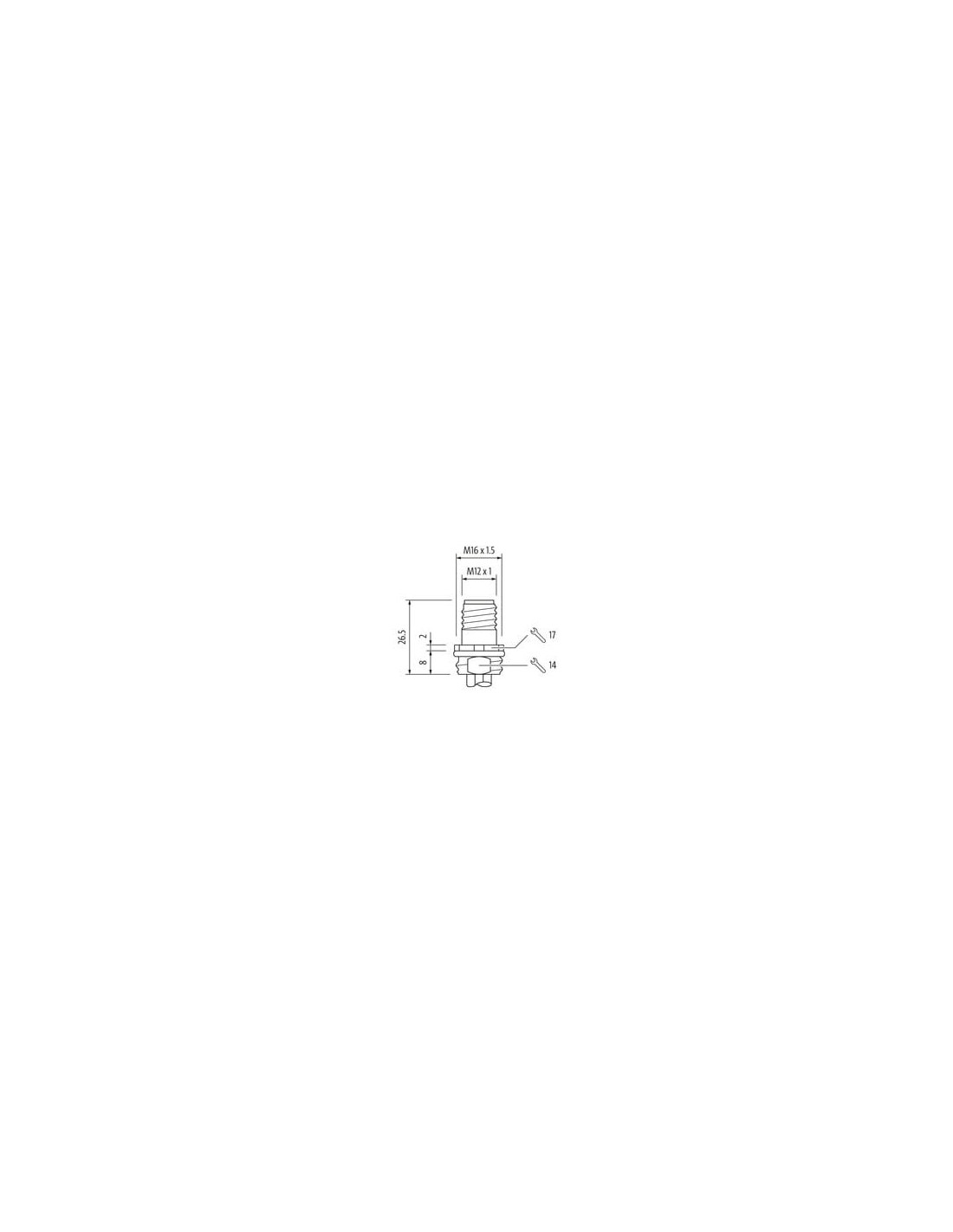

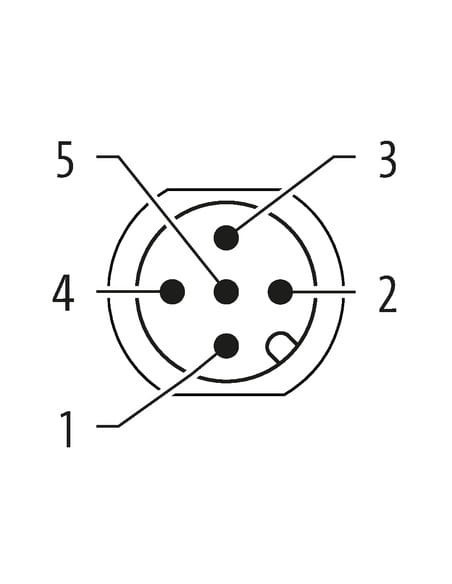

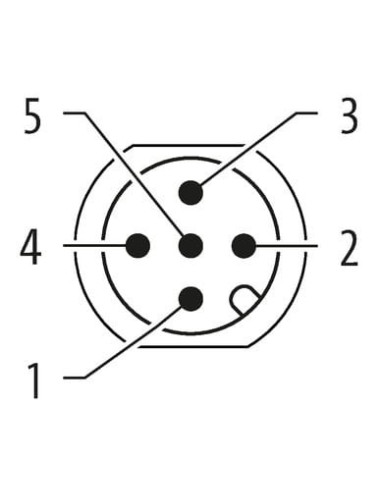

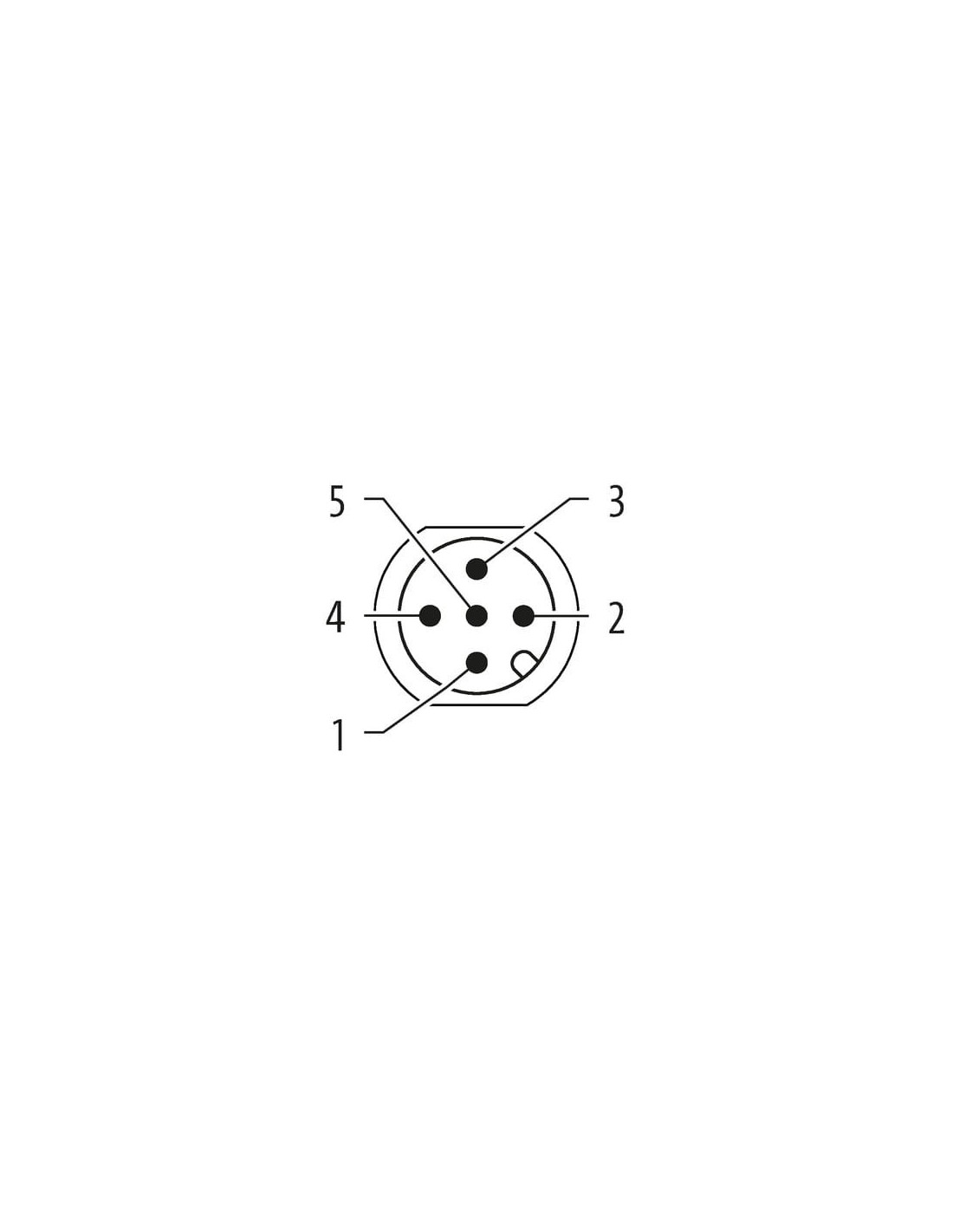

Schemat połączeń i oznaczenie przewodów złącza M12 5-polowego
Nieskomplikowane podłączenie dzięki jasnemu oznaczeniu pinów oraz kolorów przewodów:
- 1 – brązowy (BN)
- 2 – biały (WH)
- 3 – niebieski (BU)
- 4 – czarny (BK)
- 5 – szary (GY)
Prawidłowe rozprowadzenie sygnałów gwarantuje bezpieczeństwo i niezawodność układu nawet w środowiskach o podwyższonym poziomie zakłóceń elektromagnetycznych.
Odporność na warunki przemysłowe – bezpieczeństwo i trwałość
Złącze M12 spełnia wymagania dotyczące odporności na płomienie (zgodność z UL 1581, IEC 60332-2-2), a także charakteryzuje się dobrą odpornością na chemikalia, benzynę i oleje (DIN EN 60811-404), co zapewnia długotrwałą eksploatację w najtrudniejszych aplikacjach przemysłowych.
- Znamionowy pik napięciowy: 1,5 kV
- Struktura przewodów: skrętka miedziana, ocynowana, 19 drutów o średnicy 0,15 mm.
- Grubość przewodu: 0,34 mm²
Podsumowanie – złącze M12 5-polowe do montażu panelowego
Złącze panelowe M12, męskie, 5-polowe z kablem 0,2 m, to niezawodny element układów automatyki przemysłowej, gwarantujący wysoką trwałość, szczelność oraz prostotę montażu. Sprawdzi się w instalacjach, gdzie liczą się bezpieczeństwo połączenia, odporność środowiskowa oraz szybki montaż i demontaż przewodów.
