Wtyk z kołnierzem

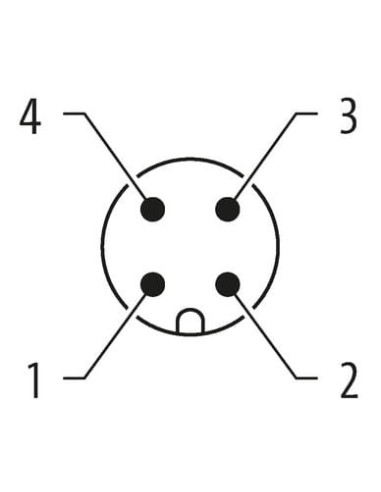

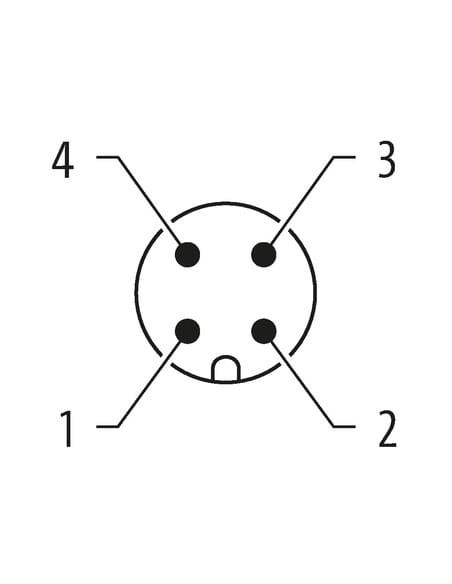

M12, 4-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał | Cynkowy odlew ciśnieniowy |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie

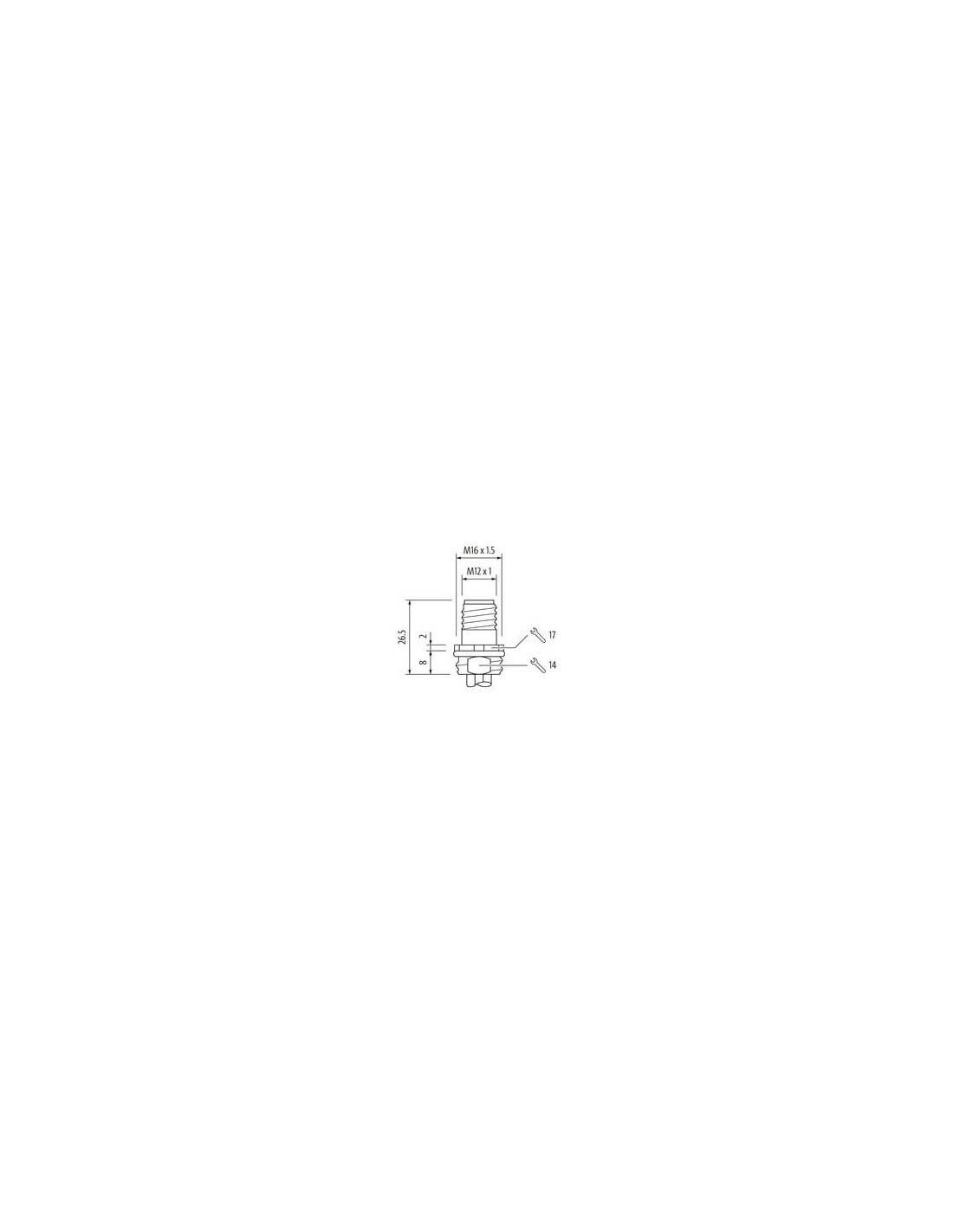

| Gwint montażowy | M16 x 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 971 |
Mechanical data | Cable
| Material wire insulation | PUR |

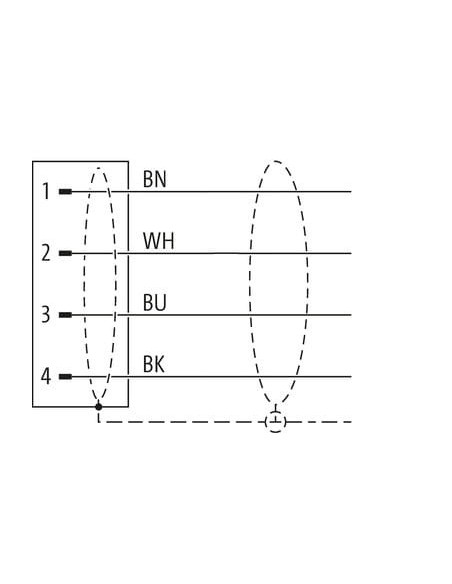

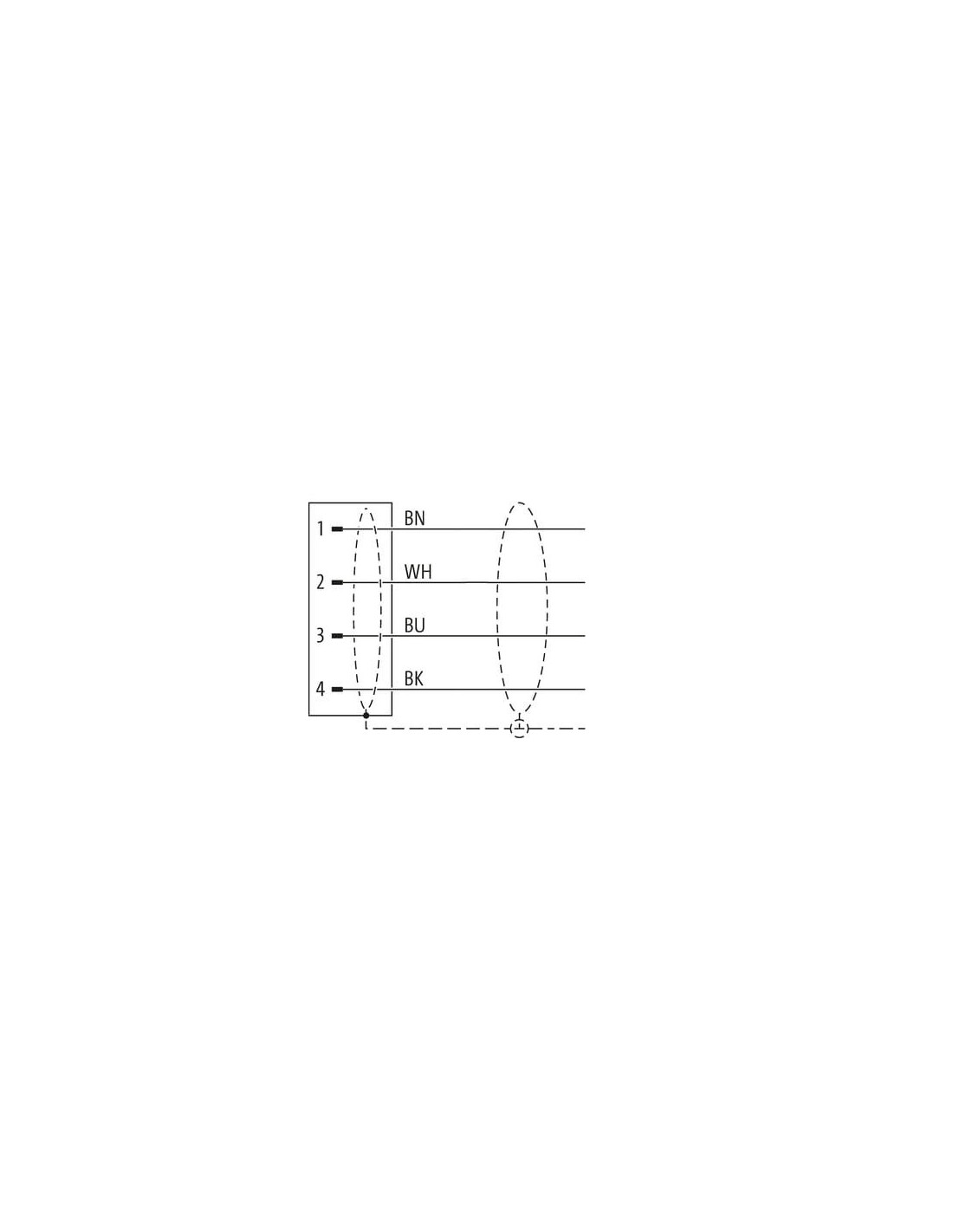

| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,34 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
Złącze panelowe M12 męskie 4-polowe 0,2 m – solidne połączenie przemysłowe
Złącze panelowe M12, męskie, 4-polowe 0,2 m (kod produktu: 7000-13501-9710020) to komponent wysokiej klasy, przeznaczony do montażu na panelu czołowym w wymagających aplikacjach automatyki przemysłowej oraz maszynowej. Produkt ten zapewnia niezawodne połączenie elektryczne, spełniając wysokie normy odporności mechanicznej i środowiskowej.
Opis i główne cechy złącza panelowego M12 4-pin
To złącze M12 zostało zaprojektowane z myślą o łatwym i pewnym montażu na panelu. Wyposażone w cztery piny oraz fabrycznie podłączoną skrętkę o długości 0,2 m, umożliwia szybkie i wygodne podłączenie do układów automatyki. Mocna obudowa z cynkowego odlewu ciśnieniowego oraz niklowane elementy gwarantują wysoką trwałość mechaniczną i odporność na czynniki zewnętrzne.
- Standard M12 – popularny i uniwersalny w automatyce przemysłowej
- Montaż w panelu czołowym dzięki gwintowi M16 x 1,5
- Stopień ochrony IP67 – odporność na pył i wodę, idealny wybór do trudnych warunków pracy
- Obudowa z cynkowego odlewu ciśnieniowego zapewnia wytrzymałość mechaniczną
- Przewód o wysokiej wytrzymałości z powłoką PUR, odporną na ścieranie, oleje i czynniki chemiczne
Typowe zastosowanie złącza panelowego M12 4-polowego w przemyśle
Złącza panelowe M12 znajdują zastosowanie w szerokiej gamie aplikacji, m.in. w przemyśle spożywczym, motoryzacyjnym, maszynowym oraz systemach transportowych. Sprawdzą się wszędzie tam, gdzie liczy się niezawodność, szybki montaż oraz odporność na trudne warunki przemysłowe. Doskonale nadają się do podłączeń czujników, elementów wykonawczych, systemów sterowania oraz rozdzielni elektrycznych.
Bezpieczeństwo i normy
Produkt spełnia normę DIN EN 61076-2-101, jest zgodny ze standardami UL 50E oraz posiada stopień ochrony NEMA 3/4/6P. Solidność wykonania potwierdzają także normy odporności na płomień (UL 1581, IEC 60332-2-2) oraz odporności na oleje i benzynę, co pozwala na użytkowanie w środowiskach o zwiększonym ryzyku chemicznym i mechanicznym.
Dlaczego warto wybrać złącze panelowe M12, 4-polowe?
- Uniwersalność – pasuje do wielu systemów automatyki
- Łatwy montaż – przeznaczone do instalacji na panelu przednim
- Niezawodność połączenia – trwałe, odporne na drgania oraz przeciążenia środowiskowe
- Wysokie parametry elektryczne – do 250 V, 4 A na styk
- Odporność na warunki przemysłowe – w tym wilgoć, oleje, chemikalia oraz zabrudzenia
Złącze panelowe M12, męskie, 4-polowe o długości przewodu 0,2 m to pewny wybór dla każdego, kto poszukuje trwałych i bezpiecznych rozwiązań w instalacjach przemysłowych oraz automatyce – gwarantuje stabilność połączenia oraz długotrwałą, bezawaryjną pracę nawet w wymagających warunkach eksploatacyjnych.
