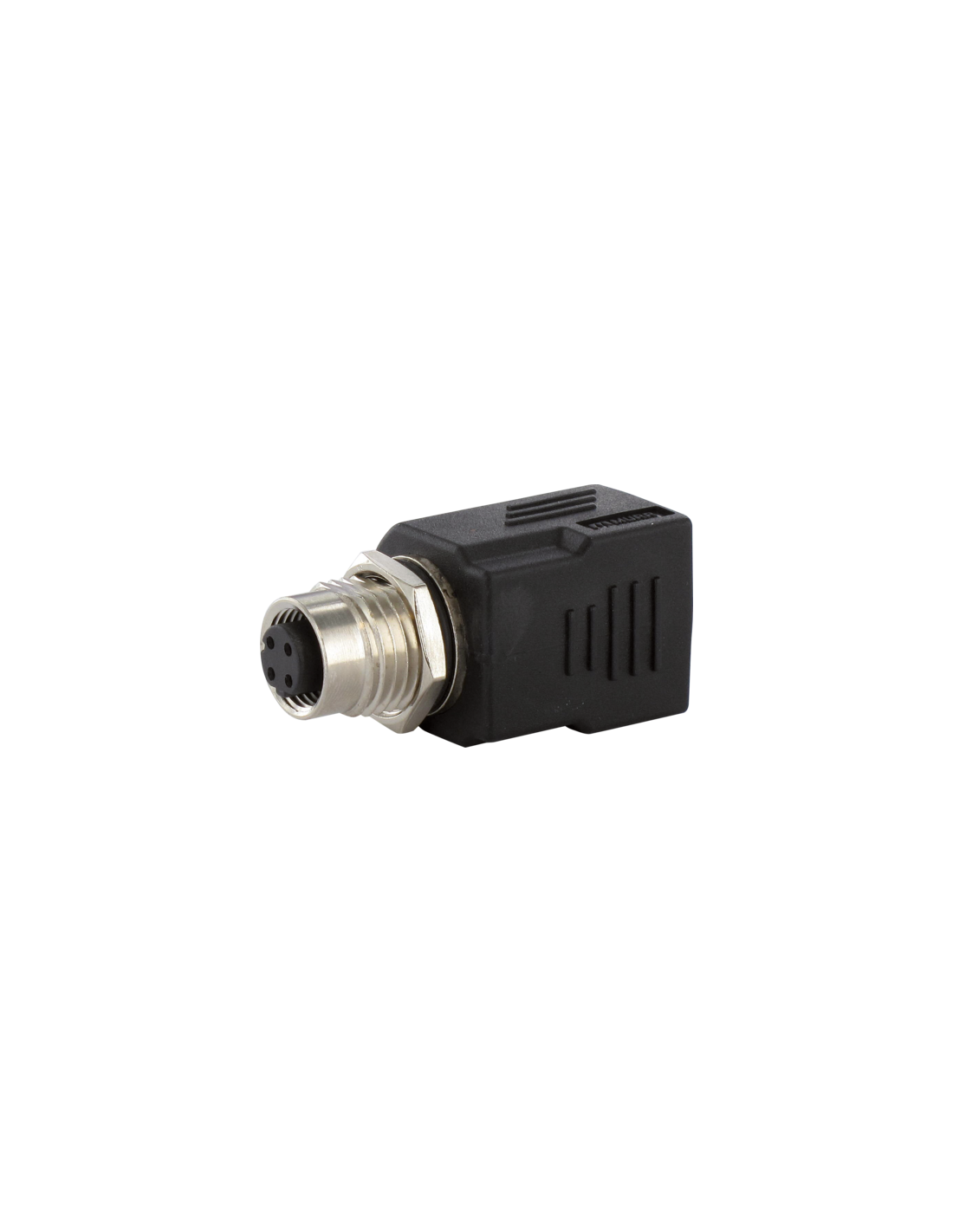

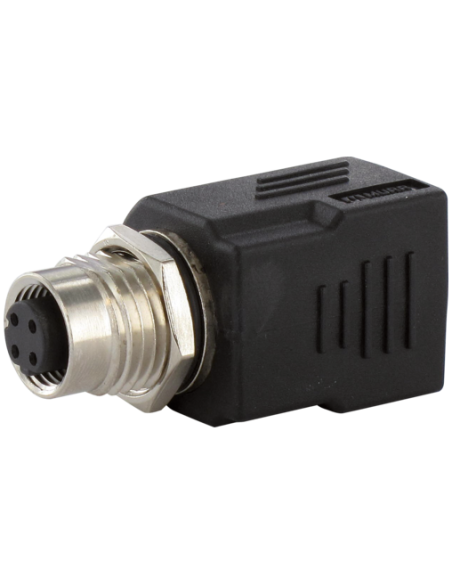

Ethernet CAT5
Przepust szafy rozdzielczej
Żeński prosty – żeński prosty

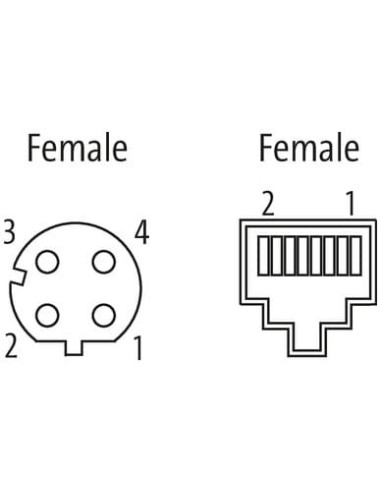

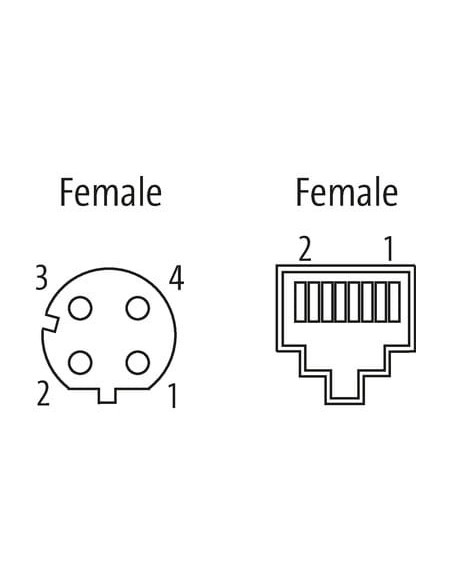

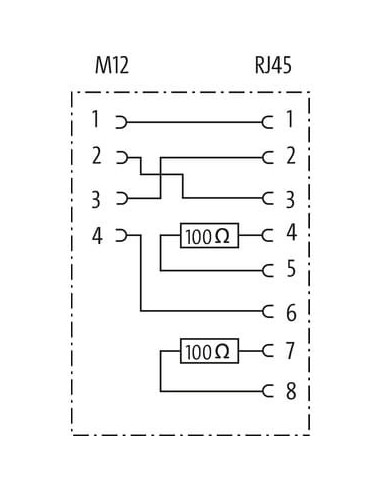

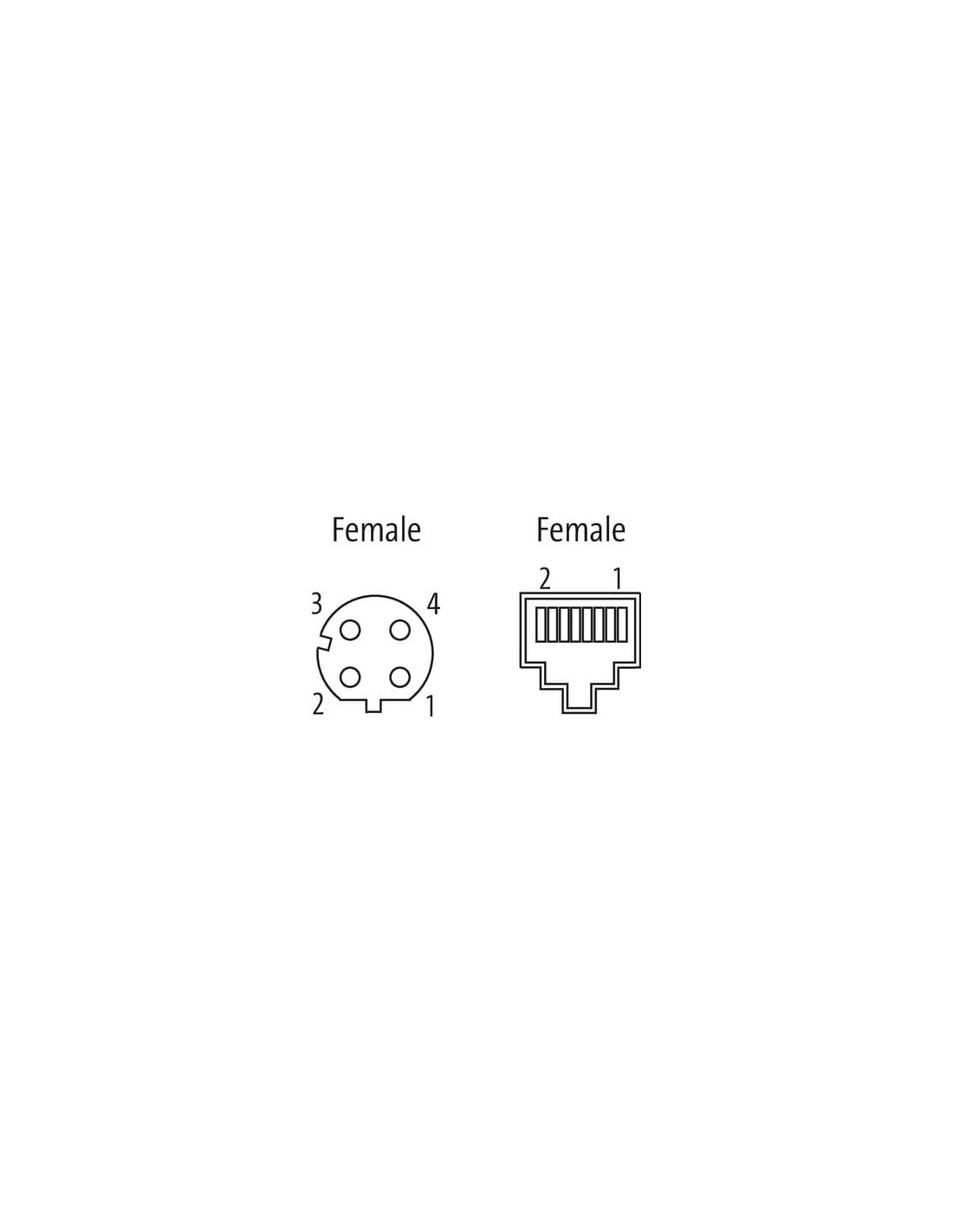

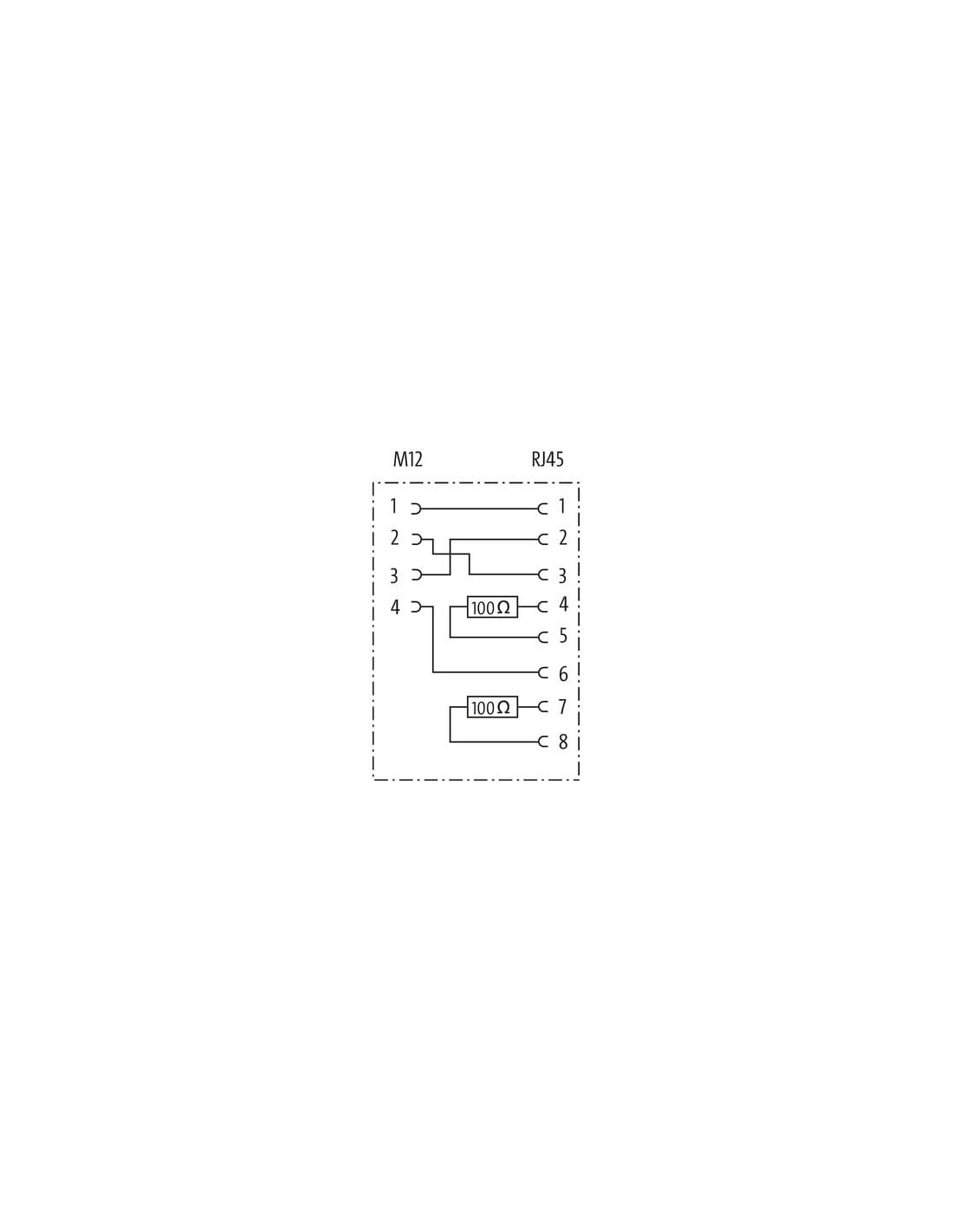

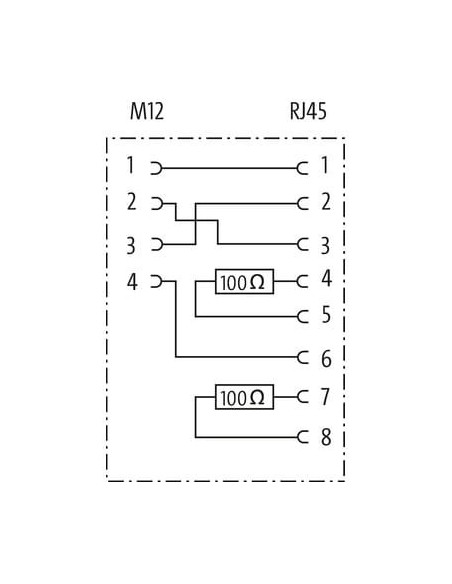

M12 – RJ45, 4-piny
Kodowanie D
ekranowany

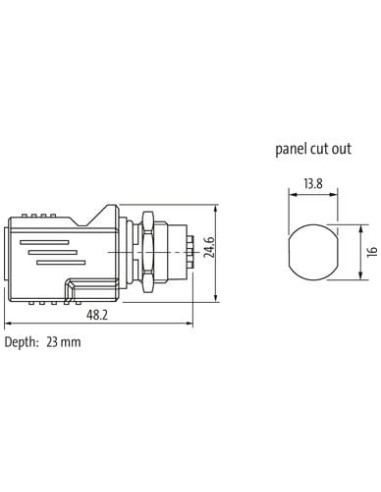

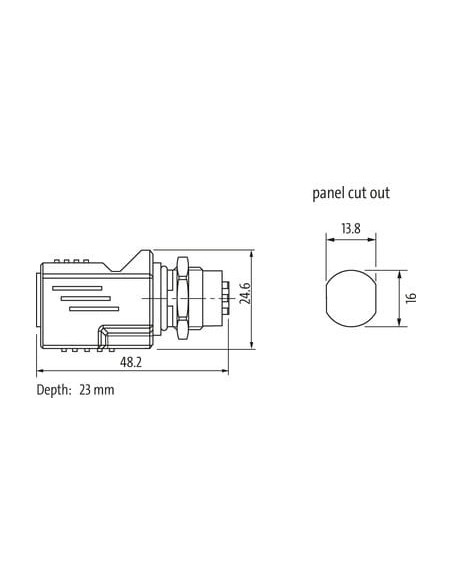

dla materiałów o grubości 2.0...5.0 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | D |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Family construction form | RJ45 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,76 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | chromowany |
| Materiał obudowa | PUR |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Do montażu z grubością ścianki min. | 2 mm |
| Do montażu z grubością ścianki maks. | 5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
