Zasilanie
Gniazdo z kołnierzem
M12, 5-piny
Kodowanie L
Montaż na przednim panelu
z podłączoną skrętką
Hexagon nut M16x1.5 (SW19) for flange connector included in the delivery package
Dobra odporność na chemikalia i olej (olejoodporność nie dotyczy stosowania z kablem PVC)
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |

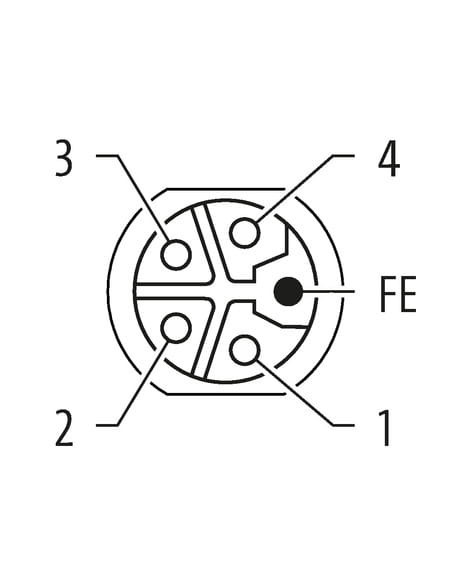

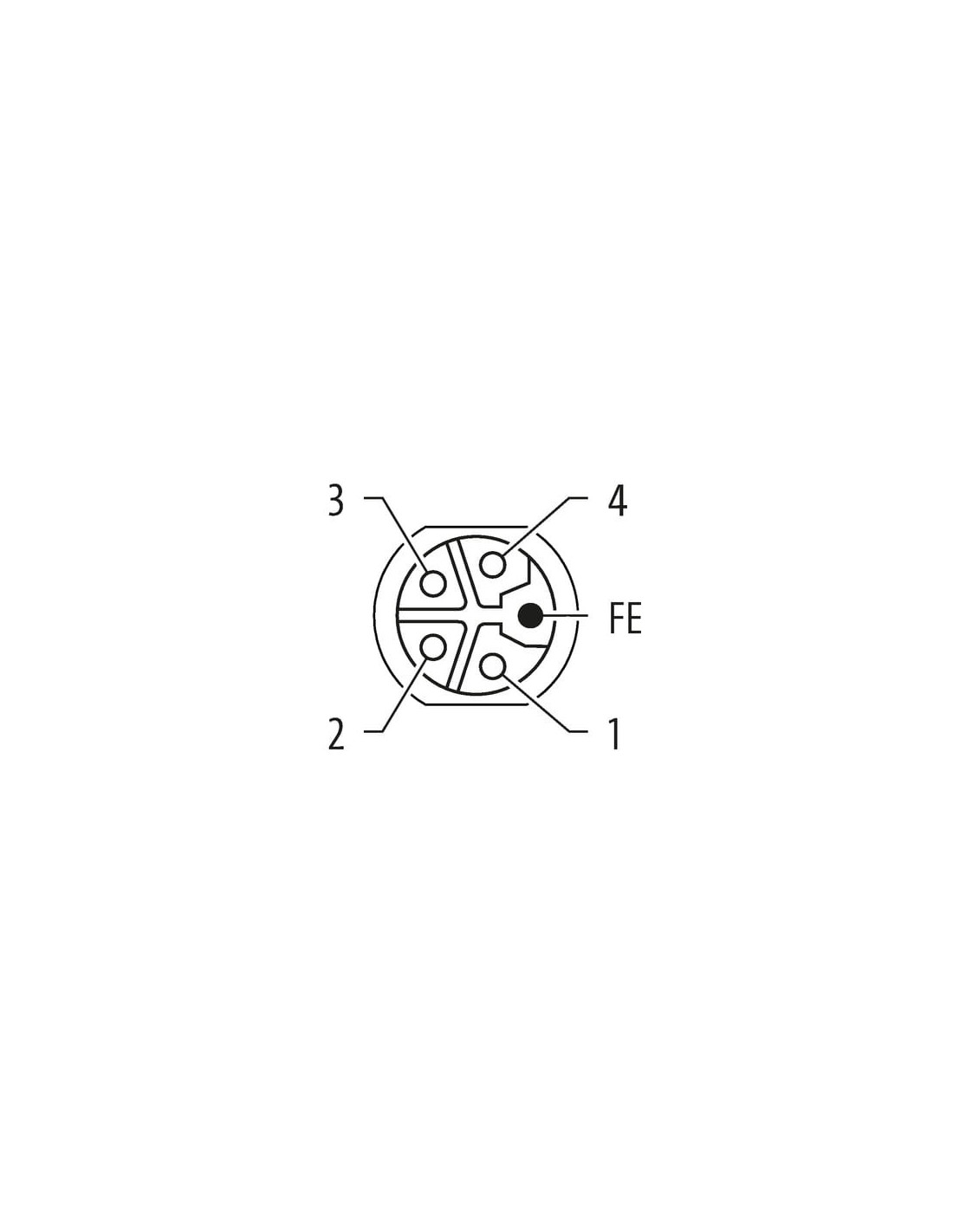

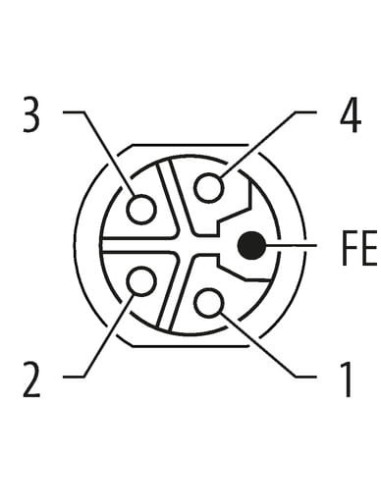

| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW17 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | Mosiądz |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 980 |
Structure | Cable
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 2,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,25 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |

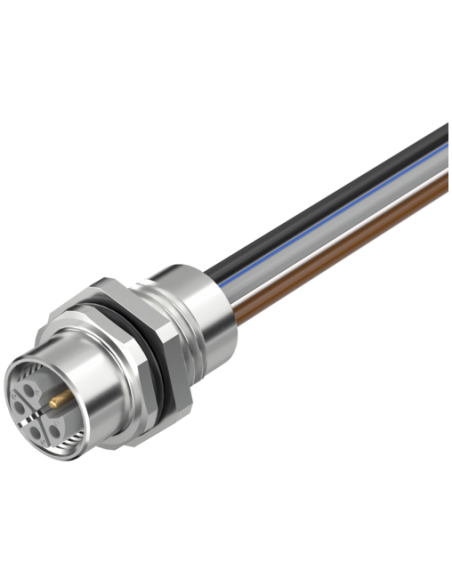

Złącze żeńskie M12 zasilanie L 5-pin 7000-P4292-9800100 – solidne połączenie do zasilania maszyn i urządzeń
Złącze żeńskie M12 kodowane L 5-pin o kodzie produktu 7000-P4292-9800100 to niezawodne rozwiązanie do przesyłania zasilania, dedykowane przemysłowi automatyki oraz technologii maszynowej. Dzięki wytrzymałej konstrukcji oraz wysokiej jakości komponentom, stanowi idealny wybór wszędzie tam, gdzie wymagane jest pewne i trwałe podłączenie zasilania.
Zastosowanie i możliwości wykorzystania złącza panelowego M12 5-pin L
To złącze panelowe M12 znajduje szerokie zastosowanie w aplikacjach przemysłowych, gdzie konieczne jest niezawodne zasilanie urządzeń i systemów automatyki. Dzięki kodowaniu L, doskonale sprawdza się w systemach wymagających wysokich wartości prądowych (do 12 A na styk) oraz napięć roboczych do 63 V DC. Typowe zastosowania obejmują m.in.:
- szafy sterownicze i rozdzielnie automatyki,
- moduły zasilania maszyn przemysłowych,
- zasilanie silników i napędów rozproszonych,
- przemysłowe sieci zasilania rozproszonych urządzeń,
- systemy transportowe i linie produkcyjne.
Wytrzymałość, bezpieczeństwo i niezawodność połączeń M12
Złącze M12 wyposażone jest w solidny korpus z niklowanego mosiądzu oraz uszczelkę FKM, zapewniającą wysoki poziom szczelności (IP65, IP67), nawet w środowiskach o dużym zapyleniu czy wilgotności. Elementy kontaktowe wykonane ze stopu miedzi z pozłacanym wykończeniem gwarantują trwałość połączeń elektrycznych oraz ochronę przed korozją.
Wytrzymałość mechaniczna oraz spełnianie rygorystycznych norm (IEC 61076-2-111 oraz NEMA 3, 4, 6P) zapewniają bezpieczeństwo pracy nawet w wymagających warunkach przemysłowych. Złącze jest odporne na działanie chemikaliów, benzyny czy olejów (poza wariantami z przewodem PVC), dzięki czemu sprawdzi się w zakładach produkcyjnych, warsztatach i w innych aplikacjach wymagających odporności na agresywne media.
Konstrukcja ułatwiająca montaż i podłączanie zasilania
Gniazdo z kołnierzem typu panelowego umożliwia szybki i pewny montaż na froncie szaf sterowniczych lub innych obudowach maszyn. Gwint montażowy M16 x 1.5 i rozmiar klucza SW19 gwarantują stabilność i łatwość instalacji. Podłączenie przewodu (1 m długości, 5 żył o przekroju 1,5 mm², PUR) wyróżnia się elastycznością oraz trwałością, nawet przy intensywnej eksploatacji i szerokim zakresie temperatur pracy.
Kodowanie złącza uniemożliwia błędne podłączenie, co znacznie zwiększa bezpieczeństwo instalacji zasilających. Oznaczenia przewodów i przejrzysta dokumentacja pozwalają na łatwą integrację w istniejących i nowych systemach.
Parametry konstrukcyjne złącza żeńskiego M12 - elastyczność i odporność
- Temperatura robocza statyczna: od -40°C do +90°C
- Temperatura w ruchu: od -25°C do +90°C
- 5 żył izolowanych PUR – odporność na ścieranie i zginanie
- Obciążalność prądowa: do 12A na styk
- Wysoka odporność na drgania mechaniczne i naprężenia montażowe
M12 Złącza zasilające – nowoczesne standardy przemysłowego okablowania
Złącze panelowe M12 5-pin L odpowiada wymaganiom najnowocześniejszych instalacji przemysłowych, umożliwiając bezpieczne i wydajne podłączanie zasilania w środowiskach o wysokich wymaganiach. Kompatybilność ze standardami oraz wysoka jakość wykonania czynią je uniwersalnym komponentem w rozległych sieciach automatyki.
