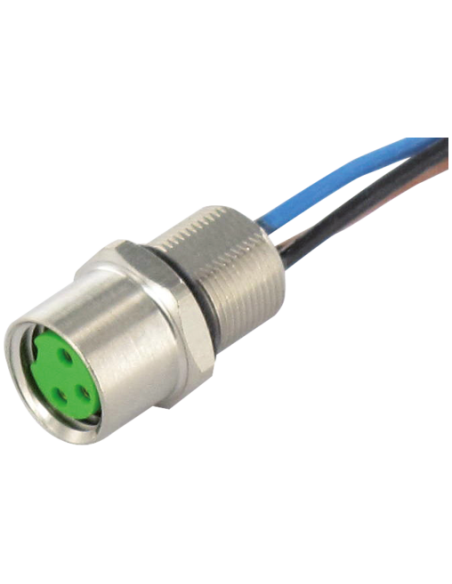

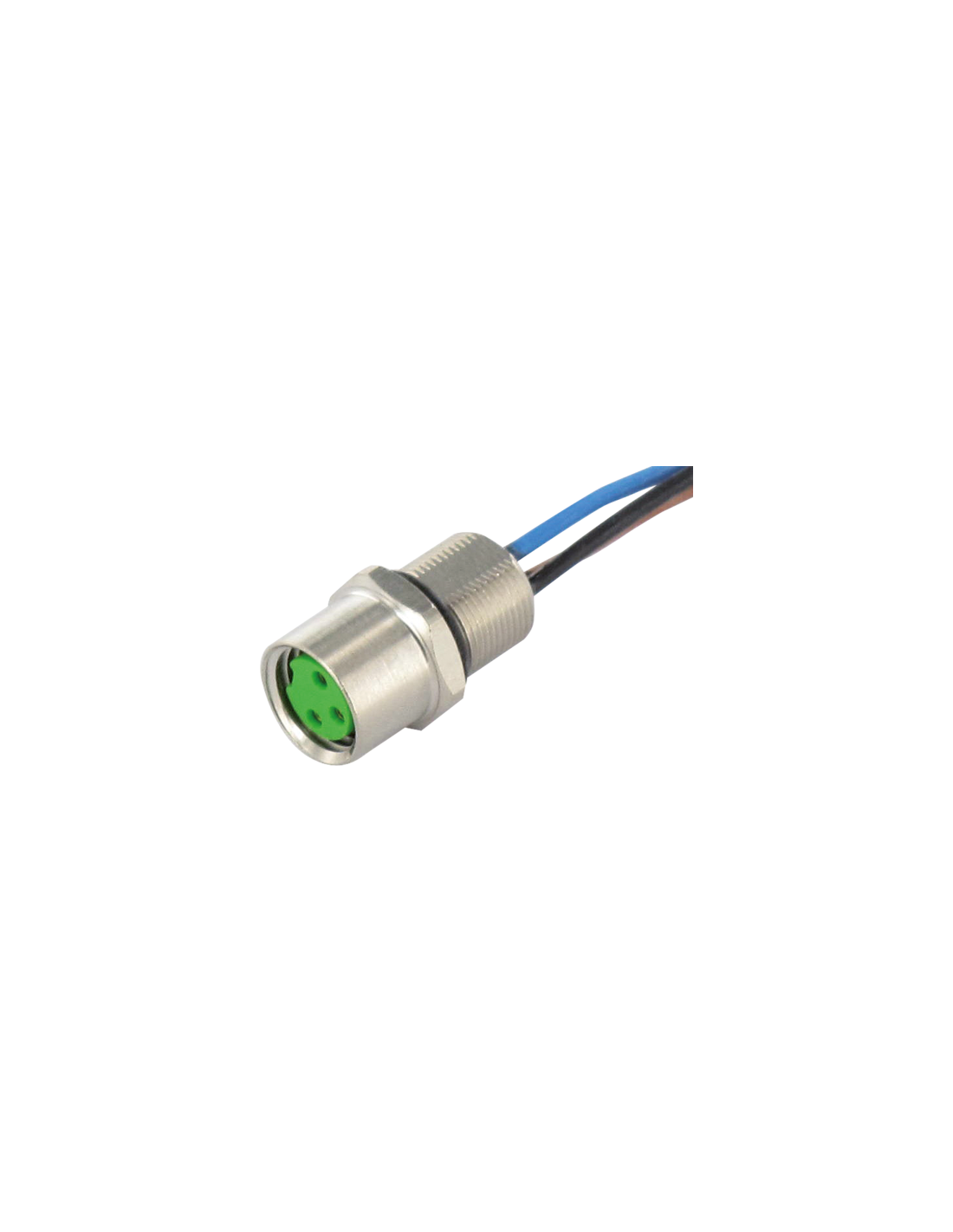

Gniazdo z kołnierzem
M8, 3-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW10 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 970 |
Structure | Cable
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,25 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
Złącze panelowe M8 żeńskie 3-polowe – konektor przemysłowy
Złącze panelowe M8 żeńskie, 3-polowe, 0,2 m (kod produktu: 7000-08571-9700020) to wysokiej jakości przemysłowy konektor przeznaczony do montażu na panelu przednim. Dzięki wykonaniu z trwałego i odpornego na korozję mosiądzu oraz pokryciu niklową powłoką, złącze doskonale sprawdza się w wymagających warunkach przemysłowych.
Główne zalety złącza panelowego M8 żeńskiego
- Niezawodność – zapewniona dzięki ochronie IP67 oraz styków wykonanych z pozłacanego stopu miedzi.
- Bezpieczne i trwałe połączenie – kompatybilność z montażem śrubowym pozwala na stabilną instalację nawet przy wysokich obciążeniach mechanicznych.
- Uniwersalne zastosowanie – złącze dedykowane do automatyki przemysłowej, maszyn, systemów sterowania, robotyki oraz aplikacji czujników.
- Szybki montaż – fabrycznie połączona skrętka o długości 0,2 m ułatwia i przyspiesza proces instalacji.
- Odporność na czynniki zewnętrzne – możliwość pracy w szerokim zakresie temperatur od –25°C do 85°C oraz wysoka odporność chemiczna i mechaniczna kabla.
Zastosowanie złącza M8 – 3-polowego, panelowego
Złącze panelowe M8 żeńskie znajduje szerokie zastosowanie w nowoczesnych instalacjach przemysłowych oraz systemach automatyki. Idealnie nadaje się do realizacji połączeń sygnałowych i zasilających w urządzeniach przemysłowych, maszynach produkcyjnych, liniach montażowych, czujnikach, siłownikach oraz modułach rozproszonych.
Dzięki stopniowi ochrony IP67 oraz zgodności z normą DIN EN 61076-2-104 (M8), konektor może być wykorzystywany także w środowiskach z podwyższoną wilgotnością, zapyleniem oraz w instalacjach narażonych na drgania i wstrząsy.
Budowa i schemat połączeń złącza M8 panelowego

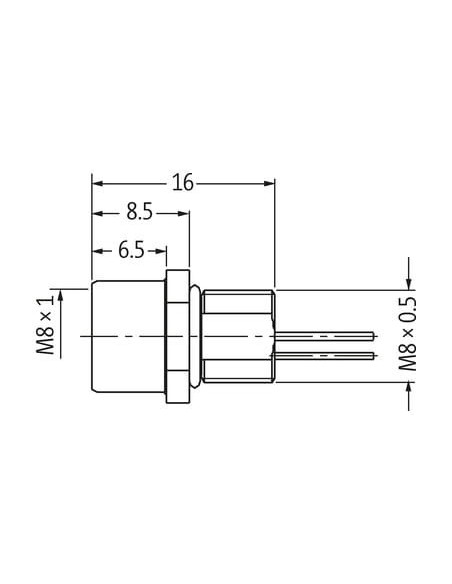

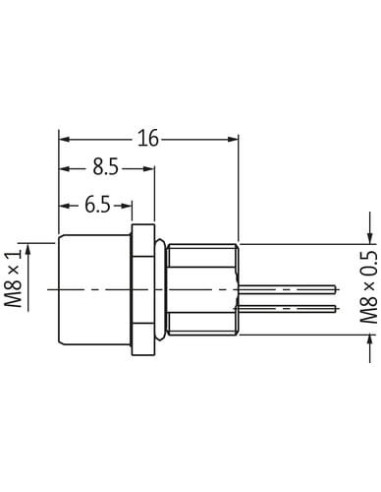

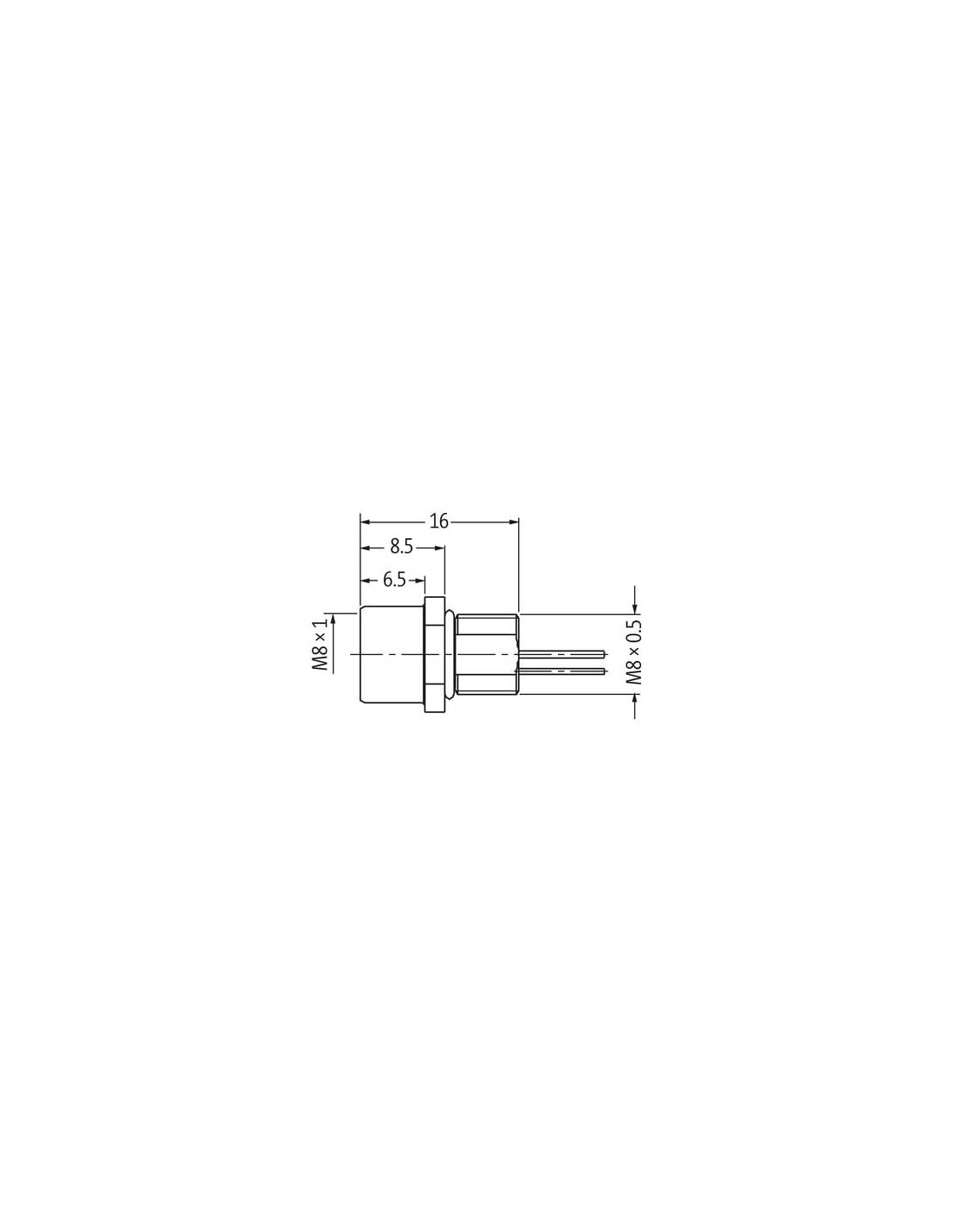

Konektor posiada gwint montażowy M8 x 1, montowany od przodu panelu, z pewnym i trwałym zamknięciem śrubowym. Trzy przewody (brązowy, niebieski, czarny) są fabrycznie podłączone, co eliminuje błędy montażu. Wyprowadzenia pinów oraz ich oznaczenie pokazane są w załączonych schematach, umożliwiając prawidłowe podłączenie w każdej aplikacji.
Wytrzymałość i odporność złączy panelowych M8
- Odporność na płomień – zgodność z UL 1581 oraz IEC 60332-2-2.
- Odporność chemiczna i olejowa – spełnia wymagania norm DIN EN 60811-404.
- Szeroki zakres temperatur pracy kabla – od –40°C do 90°C w trybie pracy stałej.
- Ochrona przed wnikaniem kurzu i wody – stopień ochrony IP67 przy prawidłowym montażu.
Dodatkowo, szczególne wskazówki instalacyjne dotyczące promieni gięcia oraz zabezpieczeń przed obciążeniami mechanicznymi podkreślają trwałość i bezpieczeństwo połączenia przez cały okres eksploatacji.
Kompatybilność i zgodność panelowych złączy M8
Złącze jest w pełni zgodne z międzynarodową normą DIN EN 61076-2-104 oraz posiada aprobatę UL 50E, co umożliwia jego zastosowanie w instalacjach przeznaczonych na rynki międzynarodowe. Stosowanie standardowych kodowań i wysokiej jakości komponentów gwarantuje niezawodność oraz uniwersalność w zastosowaniu.
Podsumowanie – złącze M8 panelowe do zaawansowanych zastosowań przemysłowych
Panelowe złącze M8, 3-polowe, to niezawodne rozwiązanie do tworzenia bezpiecznych i trwałych połączeń elektrycznych w aplikacjach przemysłowych. Jego wytrzymałość, odporność na trudne warunki środowiskowe oraz szerokie możliwości zastosowania czynią je uniwersalnym wyborem do nowoczesnych instalacji automatyki, sterowania i przetwórstwa.
