Dostępny
Wtyk płytki drukowanej
M12, 3-piny
Męski prosty
Kodowanie A
Przyłącze lutowane THT
Montaż na tylnym panelu
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA66 |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

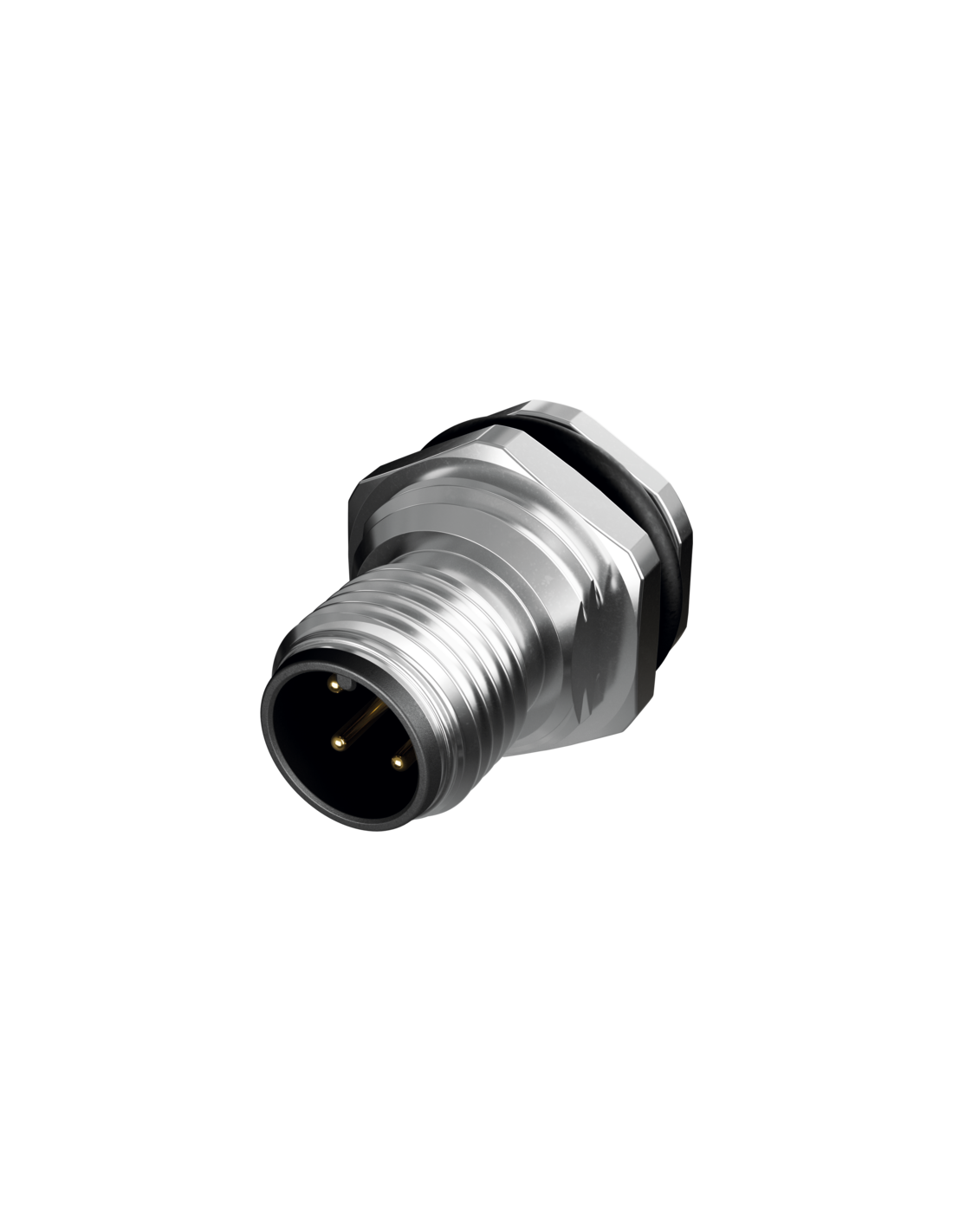

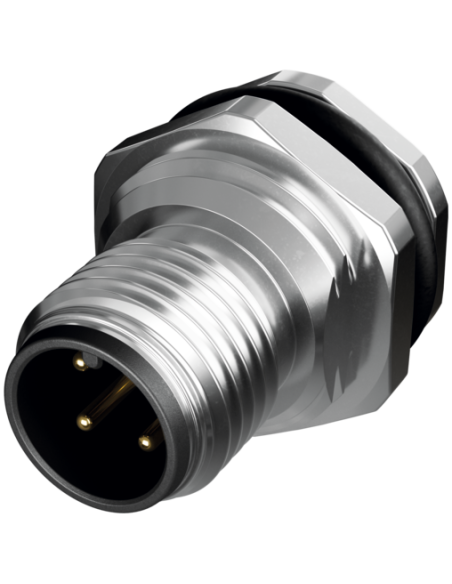

Gniazdo M12 męskie 3-pinowe 0° A-kodowane – montaż THT na tylnym panelu
Gniazdo M12 męskie o kącie 0° i kodowaniu A to wysokiej jakości komponent przeznaczony do niezawodnych połączeń elektrycznych w urządzeniach przemysłowych oraz automatyce. Złącze to dedykowane jest do montażu na tylnym panelu z wykorzystaniem technologii THT (Through-Hole Technology), co zapewnia trwałe i pewne osadzenie w płytce drukowanej.
Zastosowanie gniazda M12 męskiego – automatyka i przemysł
Złącza M12 od lat stanowią standard w wymagających aplikacjach przemysłowych, takich jak czujniki, siłowniki, systemy transportowe oraz układy pomiarowe i sterujące. Oferowany model, ze względu na stopień ochrony IP67, znakomicie sprawdza się w środowisku narażonym na kurz, wilgoć oraz intensywne warunki eksploatacyjne. Gniazdo M12 męskie znajduje zastosowanie m.in. w:
- maszynach produkcyjnych i liniach automatyki,
- systemach robotyki przemysłowej,
- urzędzeniach transportu wewnętrznego,
- szafach sterowniczych oraz rozdzielnicach,
- systemach czujników i przetworników.
Najważniejsze zalety złącza M12 3-pin – trwałość i bezpieczeństwo
Męskie gniazdo M12 wyróżnia się konstrukcją opartą na wytrzymałym stopie miedzi z pozłacanymi stykami, co gwarantuje odporność na korozję oraz wysoką jakość przesyłu sygnałów. Dodatkowa niklowana powłoka na elemencie blokującym zabezpiecza przed uszkodzeniami mechanicznymi oraz wpływem czynników zewnętrznych. Wysoki prąd roboczy do 4 A oraz maksymalne napięcie 250 V AC/DC umożliwiają bezpieczną pracę nawet pod dużym obciążeniem.
Wygodny montaż i precyzyjne wykonanie

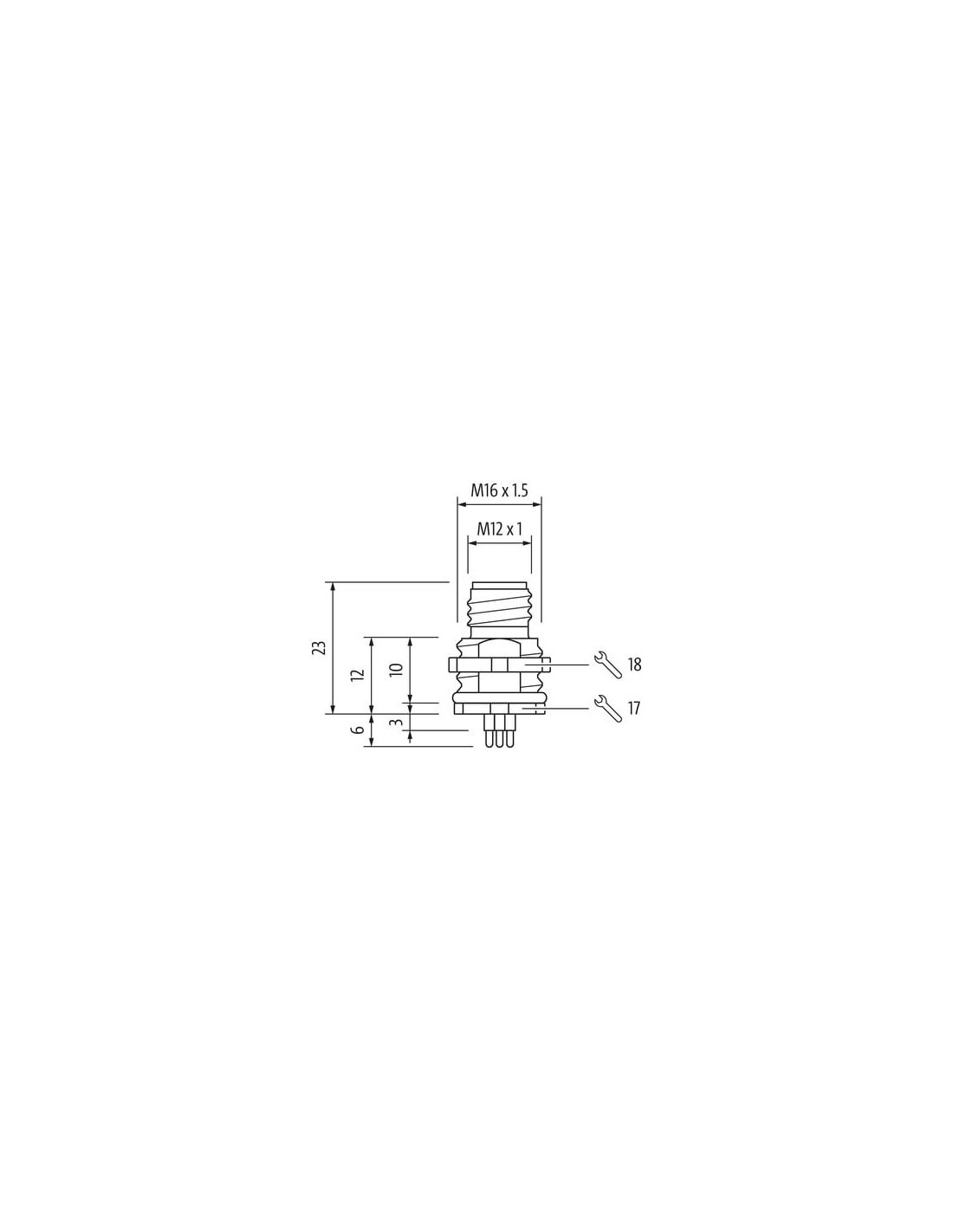

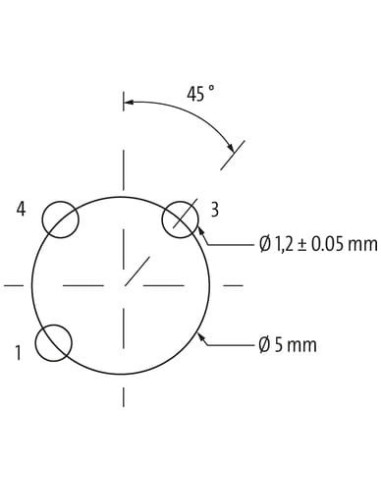

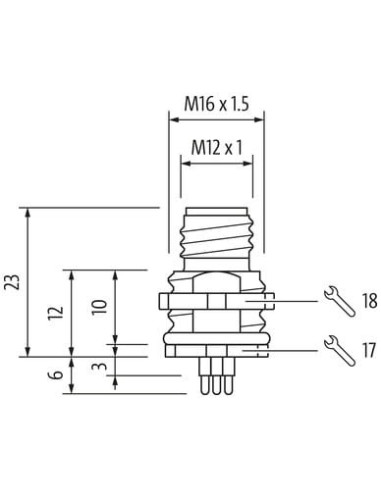

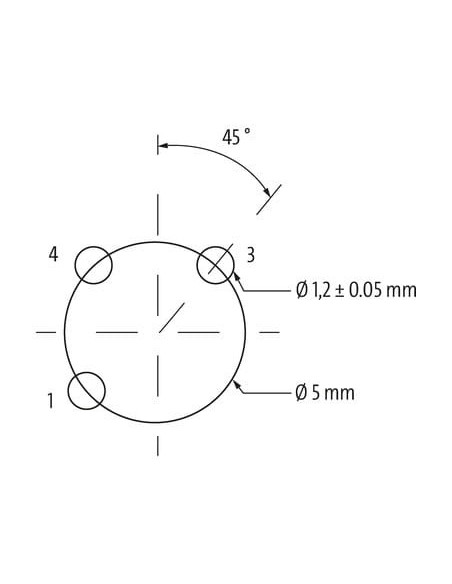

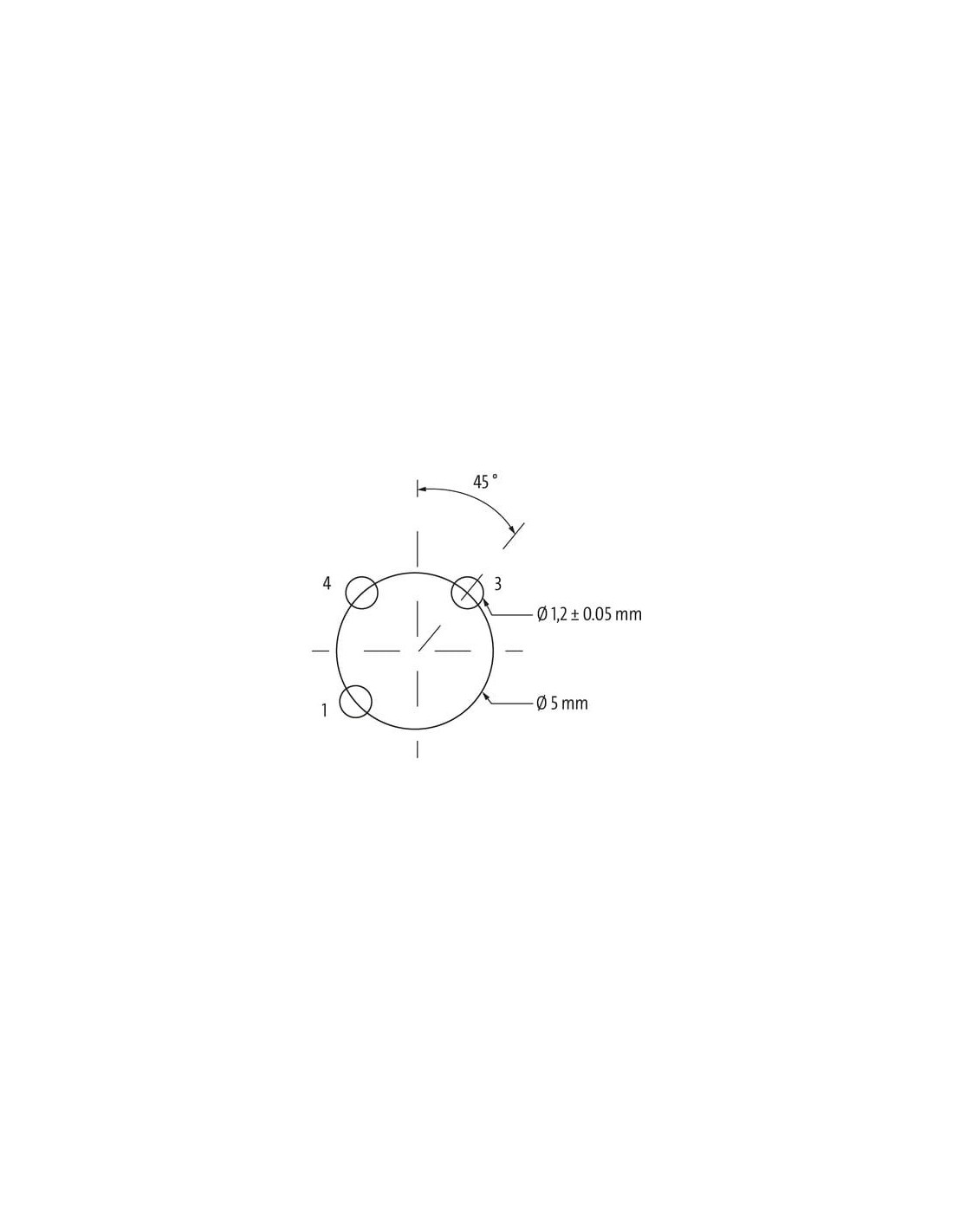

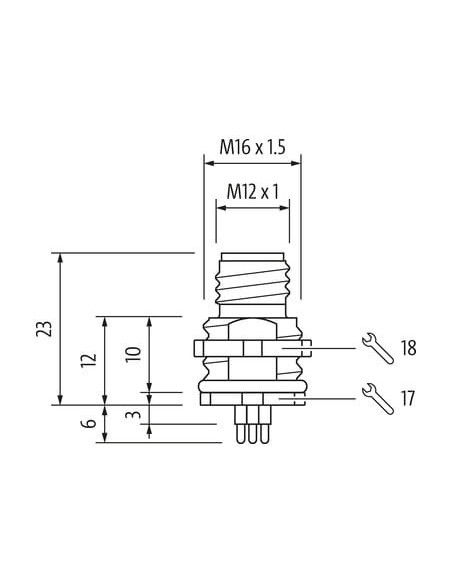

Starannie zaprojektowany system mocowania (gwint M12 x 1, rozwartość klucza SW17, blokada przeciwwstrząsowa) zapewnia prosty i szybki montaż, zarówno w przypadku nowych instalacji, jak i serwisu istniejących urządzeń. Kompaktowe wymiary oraz możliwość montażu na panelu według załączonych rysunków technicznych pozwalają na dopasowanie złącza do szerokiej gamy zastosowań.
Odporność na warunki środowiskowe – bezpieczeństwo w każdej aplikacji
Produkt przeznaczony jest do pracy w szerokim zakresie temperatur od -40°C do +85°C. Posiada wysoki poziom izolacji oraz odporność na zanieczyszczenia, co pozwala stosować go również w trudnych warunkach przemysłowych, przy zachowaniu zalecanych promieni gięcia przewodów i odpowiednich środków ochronnych.
- Stopień ochrony IP67 – ochrona przed pyłem i wodą,
- Niska rezystancja przejścia oraz trwałość styków,
- Długotrwała, bezawaryjna eksploatacja,
- Prosta integracja z elektroniką przemysłową i systemami automatyki.
Męskie złącze M12 0° A-cod. to komponent dedykowany wszędzie tam, gdzie niezbędna jest niezawodność połączeń, odporność na warunki środowiskowe oraz bezpieczeństwo na najwyższym poziomie. Dzięki swojej uniwersalności i wytrzymałości sprawdzi się w większości aplikacji automatyki oraz budowy maszyn.
