Ethernet CAT5
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.

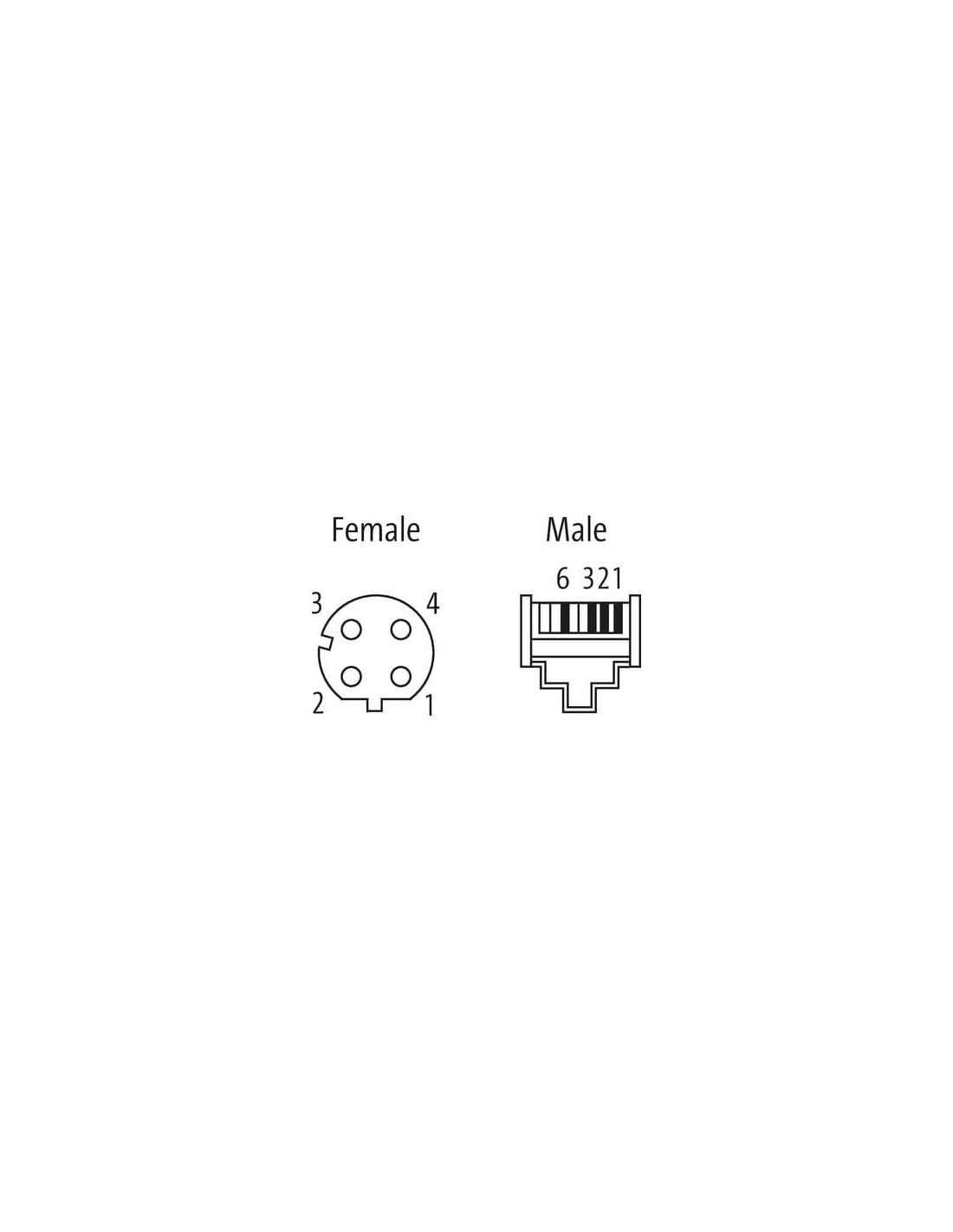

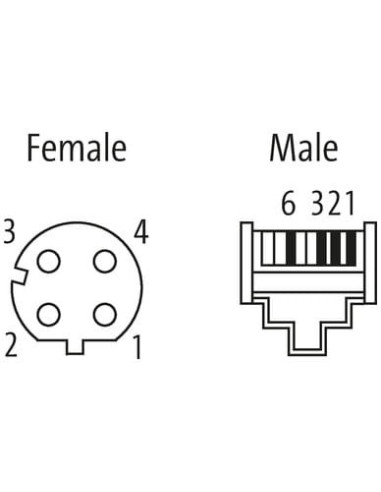

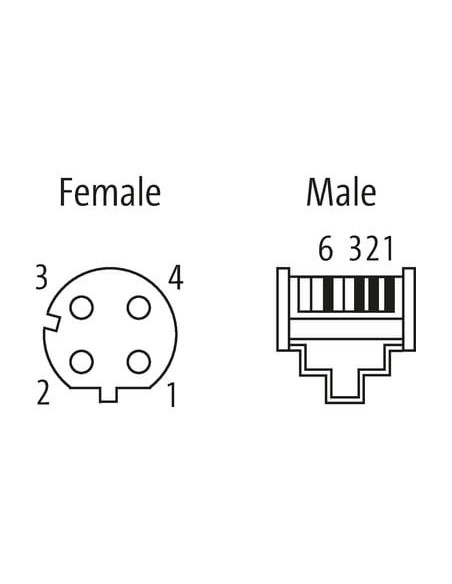

Gniazdo z kołnierzem proste – męski prosty
M12 – RJ45, 4-piny
Kodowanie D
Halogen-free-Material
ekranowany
8-piny częściowo wykorzystany
Montaż na tylnym panelu
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | D |
| Materiał | PUR |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka główki | nickel plated |
| Family construction form | RJ45 |
| Materiał | Mosiądz |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Family construction form | M12 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |

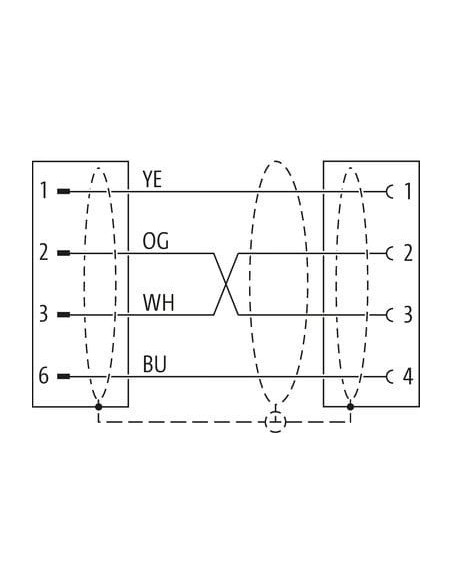

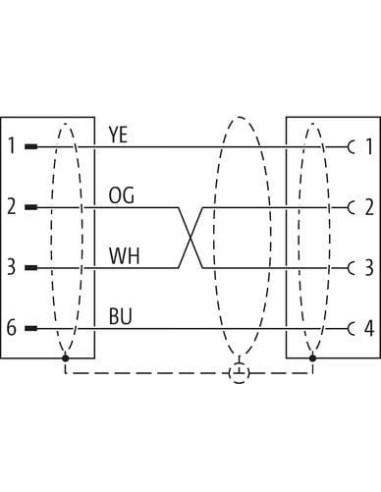

Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

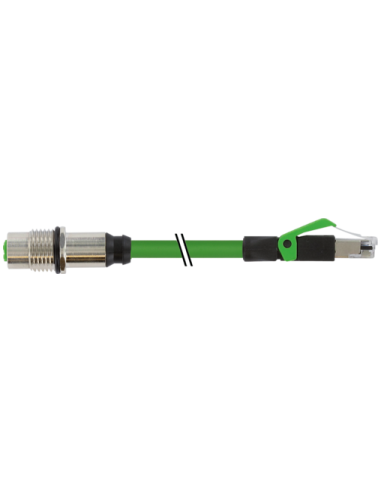

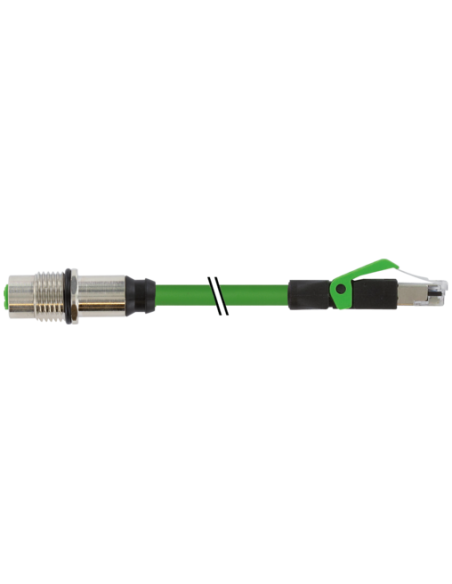

Złącze panelowe M12 Code D do Ethernet z przewodem RJ45 – 7000-44851-7940200
Złącze panelowe M12 Code D – RJ45 męskie o numerze produktu 7000-44851-7940200 to niezawodne rozwiązanie do przemysłowych połączeń sieciowych, dedykowane do instalacji Ethernet CAT5. Produkt ten umożliwia szybkie i bezpieczne łączenie urządzeń automatyki przemysłowej z siecią, zapewniając wysoką jakość transmisji oraz ochronę nawet w wymagających warunkach pracy.
Zastosowanie złącza M12 – RJ45 w automatyce i sieciach przemysłowych
Złącze panelowe M12 Code D znajduje zastosowanie w:
- szafach sterowniczych oraz instalacjach automatyki przemysłowej,
- infrastrukturowych sieciach Ethernet w halach produkcyjnych,
- połączeniach maszyn z systemami IT,
- systemach transmisji danych, gdzie wymagana jest niezawodność i odporność na zakłócenia,
- transportowych systemach sterowania i monitorowania.
Niezawodna konstrukcja do wymagających warunków
Złącze M12 Code D – RJ45 wyposażone jest w trwałą, uszczelnioną obudowę o klasie ochrony IP67 od strony M12, co zapewnia odporność na pył oraz działanie wody podczas użytkowania w przemyśle. Złącze RJ45 posiada klasę ochrony IP20. Korpus złącza wykonany jest z wytrzymałego tworzywa oraz mosiądzu z powłoką niklowaną, co gwarantuje wysoką odporność chemiczną oraz wytrzymałość mechaniczną także w środowiskach narażonych na oleje czy środki chemiczne.
Kompatybilność i uniwersalność podłączenia
Złącze panelowe M12 do RJ45 umożliwia szybki montaż na tylnym panelu urządzenia oraz współpracę z przewodami o długości 2 m (dostępność innych długości na zamówienie). Dzięki czteropinowej konstrukcji z kodowaniem D, złącze zapewnia pełną kompatybilność ze standardowymi protokołami przemysłowego Ethernetu (100Base-TX, Fast Ethernet), umożliwiając transmisję danych do 100 Mbit/s w pełnym dupleksie.
Najważniejsze zalety złącza M12 Code D – RJ45
- Łatwy montaż na panelu tylnym – szybkie podłączenie do urządzeń i szaf sterowniczych.
- Podwyższona odporność mechaniczna oraz ochrona przed zakłóceniami EMI dzięki ekranowanemu przewodowi oraz solidnemu wykonaniu.
- Odporność na oleje, chemikalia, płyny chłodzące, promieniowanie UV, zgodnie z normami DIN EN oraz UL.
- Bezhalogenowy, bezołowiowy przewód PUR o wysokiej odporności na ścieranie i gięcie.
- Spełnia wymagania przemysłowe dotyczące transmisji sygnałów Ethernet na odległości do 100 m.
- Bezproblemowa integracja z systemami automatyki oraz przemysłowym Internetem Rzeczy (IIoT).
Typowe zastosowania złącza przemysłowego RJ45 – M12
Złącze panelowe M12 Code D – RJ45 to element stworzony z myślą o profesjonalnych realizacjach w:
- infrastrukturze sieciowej zakładów produkcyjnych,
- systemach robotyki i automatyki,
- technologii transportowej i kolejowej,
- urządzeniach terenowych wymagających podwyższonej ochrony oraz niezawodności połączenia Ethernet.
Inwestycja w złącze panelowe M12 Code D - RJ45 o numerze 7000-44851-7940200 to gwarancja bezpieczeństwa transmisji danych oraz trwałości nawet w trudnych warunkach przemysłowych.
