Wtyk z kołnierzem
MQ15, 6-piny
z podłączoną skrętką

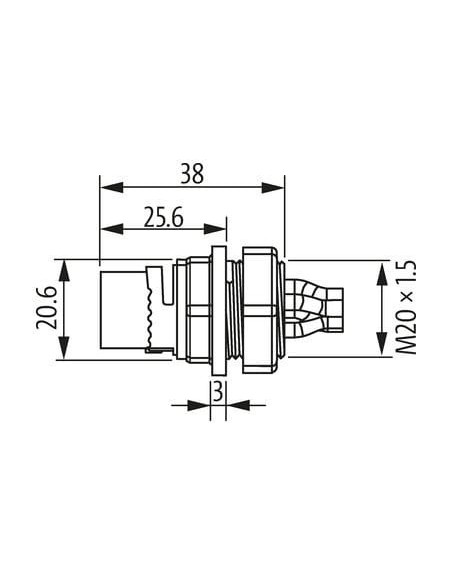

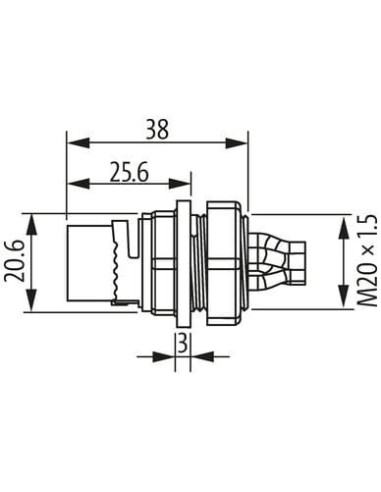

Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |

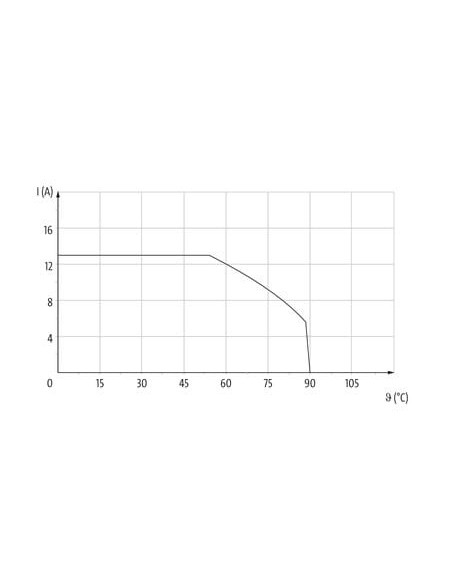

| Prąd roboczy na styk zasilania maks. | 13 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

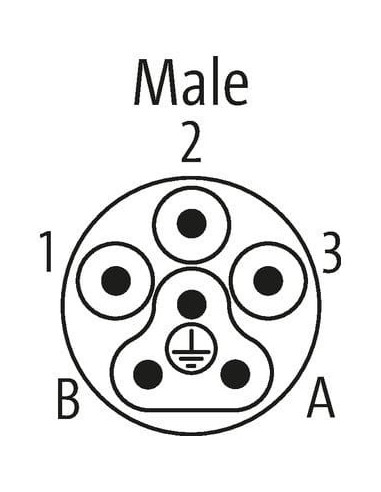

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
General data | Cable
| Identyfikacja przewodu | P83 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 3,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
Electrical data | Cable
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |

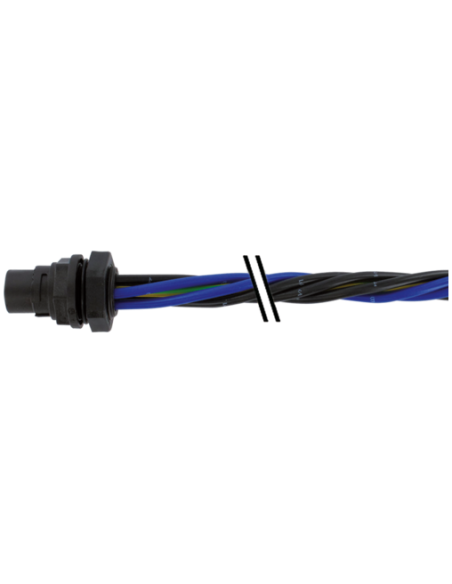

MQ15-X – Gniazdo zasilania męskie panelowe 6-pinowe Murrelektronik, kod 7000-P8181-P830100
MQ15-X to wysokiej klasy gniazdo zasilania męskie 6-pinowe, zaprojektowane do montażu od frontu panelu, wyposażone w solidny kołnierz montażowy oraz przewód o długości 1 m zakończony otwartymi końcówkami. Ten typ złącza doskonale sprawdzi się w wymagających aplikacjach przemysłowych, gdzie liczy się łatwa instalacja, niezawodność oraz odporność na czynniki zewnętrzne.
Charakterystyka i zalety gniazda MQ15-X
- 6-pinowe złącze męskie – umożliwia przesył zasilania oraz sygnałów w instalacjach automatyki i maszyn przemysłowych.
- Panelowy montaż od frontu – zapewnia łatwy i szybki montaż w obudowach maszyn, szafach sterowniczych i pulpitach operatorskich.
- Stopień ochrony IP67 – odporność na pył i wodę, co pozwala na stosowanie w trudnych warunkach środowiskowych oraz na zewnątrz.
- Bagnetowy sposób zamykania – szybkie, trwałe i stabilne połączenie, odporne na drgania oraz mechaniczne odłączenie.
- Odporność chemiczna i na oleje – komponenty wykonane z mosiądzu niklowanego oraz wysokiej klasy tworzywa sztucznego o dużej odporności na czynniki przemysłowe.
- Maksymalne napięcie robocze do 600 V i prąd do 13 A – spełnia wymagania zasilania dla większości aplikacji automatyki przemysłowej.
- Szeroki zakres temperatur pracy – stabilna praca w zakresie od -40°C do +70°C, co umożliwia zastosowanie w środowiskach o dużych wahaniach temperatur.
- Przewód z sześcioma żyłami o przekroju 1,5 mm² – przewody opisane kolorystycznie, co ułatwia podłączenie oraz identyfikację.
- Posiada certyfikaty UL oraz zgodność ze standardami EN IEC 60529 (IP67) i NEMA (3, 4, 6P).
Typowe zastosowania gniazda zasilającego MQ15-X 6-pin Murrelektronik
- Automatyka przemysłowa – okablowanie maszyn, robotów przemysłowych i linii produkcyjnych.
- Sterowanie i zasilanie urządzeń – w rozdzielniach elektrycznych, szafach sterowniczych, panelach operatorskich oraz instalacjach na zewnątrz budynków.
- Maszyny mobilne, pojazdy specjalistyczne – wszędzie tam, gdzie wymagana jest trwałość, szczelność i odporność na warunki atmosferyczne.
- Przemysł spożywczy, chemiczny, logistyczny – aplikacje wymagające częstego mycia lub narażenia na kontakt z substancjami chemicznymi.
Budowa i dane konstrukcyjne

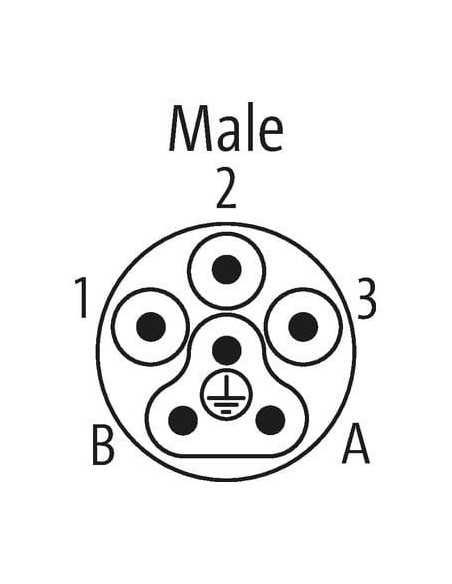

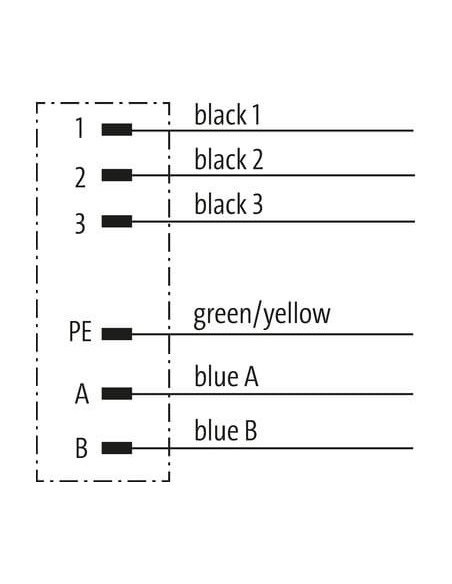

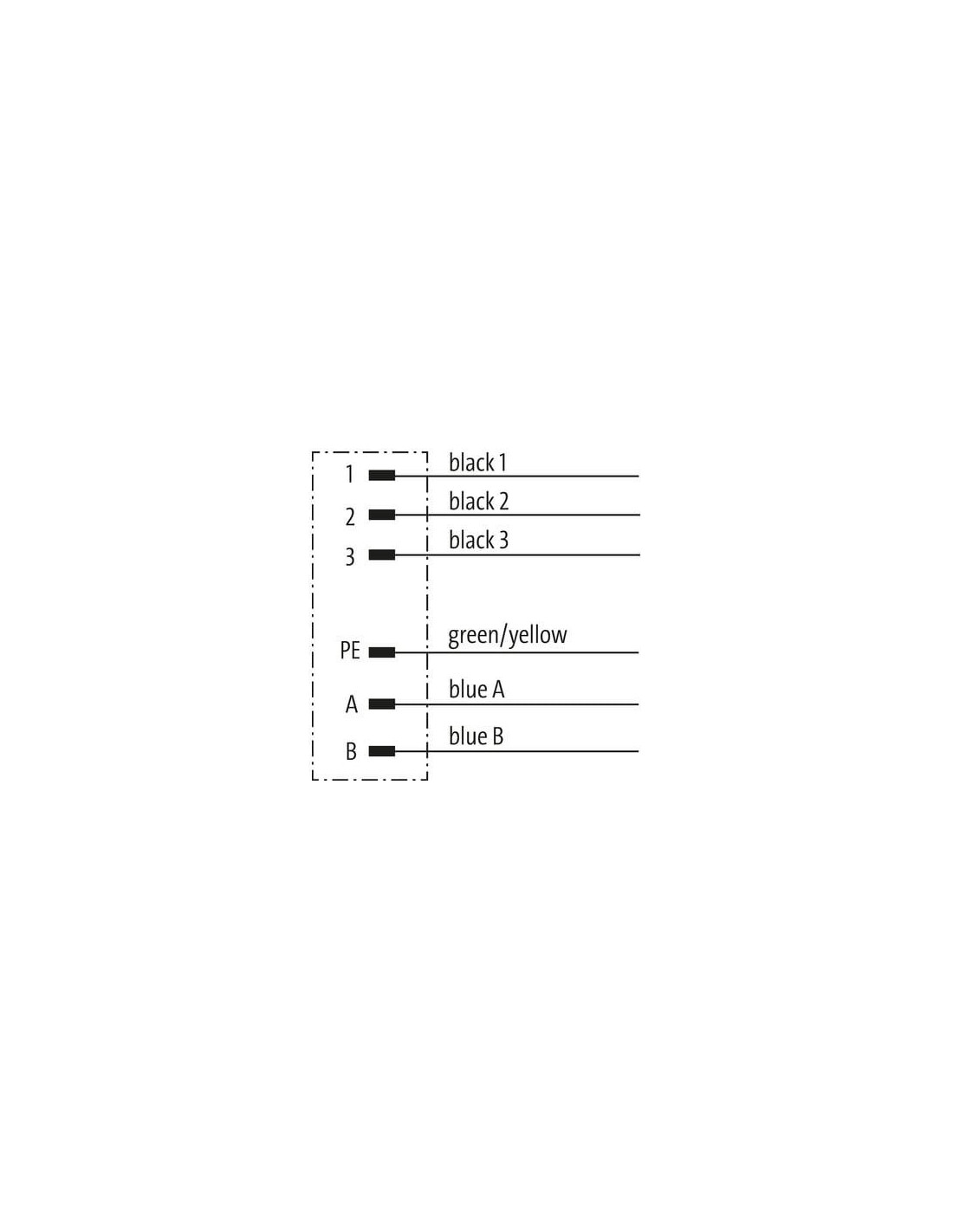

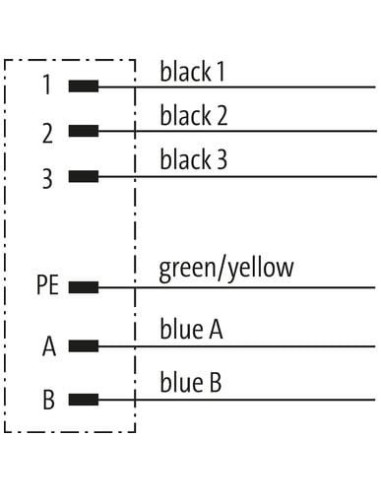

Złącze posiada sześć wyjść oznaczonych:
- 1 – czarny 1
- 2 – czarny 2
- 3 – czarny 3
- PE – zielono-żółty (uziemienie)
- A – niebieski A
- B – niebieski B
Połączenia wewnętrzne oraz kodowanie ułatwiają jednoznaczne i szybkie podłączenie przewodów według schematów i wytycznych aplikacji.
Bezpieczeństwo i trwałość
- Wytrzymałość mechaniczna: minimum 500 cykli łączeniowych.
- Odpowiednie zabezpieczenie przed przeciążeniem, przepięciami i drganiami – zgodność z normami przemysłowymi oraz wytycznymi UL 50E.
- Odporność kabla na promień zgięcia – minimalny promień zgięcia to 5x średnica zewnętrzna przewodu, izolacja PVC odporna na płomień (IEC 60332-2-2, UL 1581).
MQ15-X – gniazdo zasilania męskie gwarantuje pewność połączenia, długą żywotność oraz wysokie bezpieczeństwo użytkowania w instalacjach wymagających niezawodności w trudnych warunkach środowiskowych. Uniwersalność, solidność wykonania oraz zgodność ze światowymi normami sprawiają, że jest to wybór dla profesjonalistów poszukujących sprawdzonych rozwiązań do automatyki i przemysłu.
