Wtyk płytki drukowanej
Żeński proste
M12, 8-piny
Kodowanie A
Przyłącze lutowane THT
Montaż na tylnym panelu
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 30 V |
| Napięcie robocze DC | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA66 |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

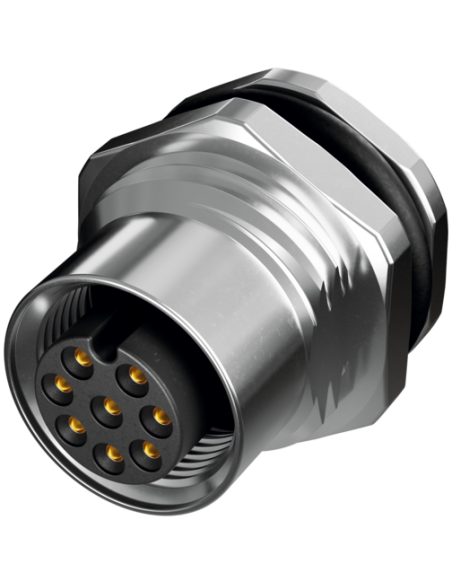

Złącze kołnierzowe M12 żeńskie 8-pinowe – Cheers 7000-R2218-11A2400
Złącze kołnierzowe M12 żeńskie 7000-R2218-11A2400 to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych oraz automatyki. Dzięki solidnej konstrukcji, wysokiej klasie szczelności oraz pozłacanym styków, zapewnia trwałość, niezawodność i stabilność połączeń nawet w wymagających warunkach środowiskowych.
Możliwości wykorzystania złącza M12 8-pin Cheers
Złącze dedykowane jest do zabudowy w panelach oraz urządzeniach elektronicznych, gdzie wymagane jest bezpieczne, wielopinowe połączenie sygnałowe lub zasilające. Idealnie sprawdza się w:
- Automatyce przemysłowej (czujniki, urządzenia sterujące, maszyny produkcyjne)
- Budowie maszyn i linii technologicznych
- Robotyce i systemach wizyjnych
- Technice transportowej oraz logistyce
- Urządzeniach pomiarowych
- Systemach sterowania oświetleniem i sygnałowych
Kluczowe zalety złącza kołnierzowego 7000-R2218-11A2400
- Trwałość i ochrona – wysoki stopień szczelności IP67 gwarantuje ochronę przed pyłem oraz wnikaniem wody podczas pracy w trudnych warunkach przemysłowych.
- Stabilne i niezawodne połączenie dzięki zastosowaniu pozłacanych styków, które zmniejszają ryzyko utleniania oraz zapewniają długotrwałe przewodzenie sygnału.
- Montaż panelowy – możliwość bezpiecznego i trwałego zamocowania na tylnym panelu urządzenia.
- Obudowa metalowa wykonana z wytrzymałego stopu miedzi pokrytego niklem, co zapewnia ochronę mechaniczną oraz odporność na uderzenia.
- Przyłącze lutowane THT ułatwiające integrację z płytkami drukowanymi oraz zapewniające pewność montażu.
- Kodowanie typu A uniemożliwiające błędne podłączenie kabla.
Typowe zastosowanie złącza M12 8-pin THT Cheers
Złącze M12 kołnierzowe żeńskie 8-pin doskonale sprawdza się tam, gdzie wymagana jest wysoka stabilność połączeń, odporność na wstrząsy oraz niezawodność w warunkach przemysłowych. Może być stosowane zarówno w nowych projektach, jak i podczas modernizacji istniejących rozwiązań sprzętowych. Szczególnie zalecane do aplikacji wymagających regularnego rozłączania i łączenia przewodów oraz wielokrotnego cyklu pracy.
Produkt spełnia rygorystyczne normy bezpieczeństwa i jakości, co gwarantuje wysoki poziom ochrony przed zakłóceniami i uszkodzeniami mechanicznymi, przekładając się na minimalizację ryzyka awarii systemów sterowania i automatyki.
Złącze kołnierzowe M12 Cheers 7000-R2218-11A2400 to uniwersalny i niezawodny komponent do budowy przemysłowych systemów połączeniowych, zapewniający najwyższy standard bezpieczeństwa oraz elastyczność instalacji w szerokim zakresie zastosowań.
