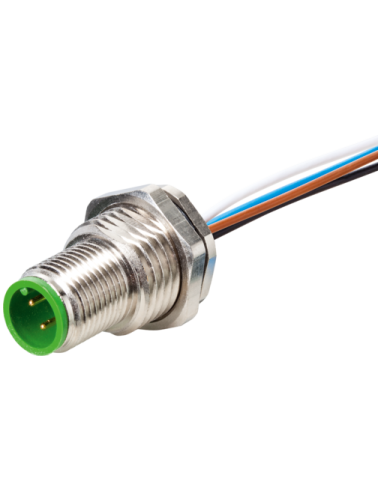

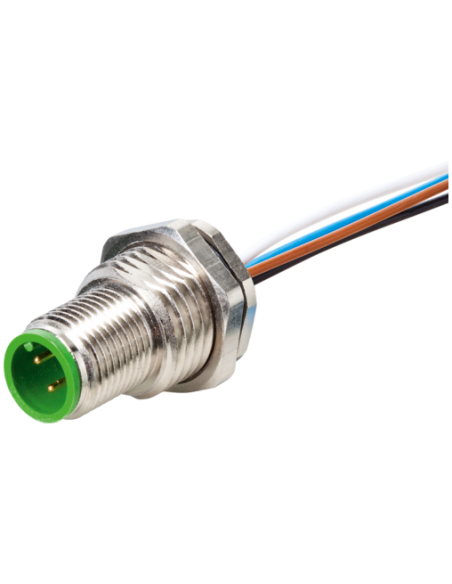

Wtyk z kołnierzem
M12, 5-piny
Montaż na tylnym panelu
z podłączoną skrętką
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, szary |
General data | Cable
| Identyfikacja przewodu | 972 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze M12 A-kodowane, gniazdo męskie z przewodem – kod produktu 7000-13525-9720050
Gniazdo męskie M12 A-kodowane to wysokiej jakości złącze przemysłowe, zaprojektowane do zastosowań wymagających niezawodności oraz odporności na trudne warunki środowiskowe. Kompaktowa konstrukcja umożliwia łatwy montaż na panelu tylnym, a 5-pinowy układ styków pozwala na szerokie zastosowanie w automatyce przemysłowej, robotyce, systemach czujnikowych oraz urządzeniach sterujących.
Zastosowania gniazda M12 – automatyka, robotyka, maszyny
Gniazda M12 A-kodowane znajdują zastosowanie przede wszystkim w systemach przesyłu sygnałów sterujących oraz zasilania w środowisku przemysłowym. Doskonale sprawdzają się w:
- Instalacjach automatyki przemysłowej
- Systemach kontroli procesów produkcyjnych
- Urządzeniach pomiarowych i czujnikach
- Maszynach pakujących i transportowych
- Aplikacjach wymagających wysokiej szczelności (IP67) oraz odporności na oleje i chemikalia
Najważniejsze cechy techniczne gniazda męskiego M12 A-kodowanego
Konstrukcja opiera się na solidnych materiałach, takich jak mosiądz pokryty niklem, a styki zostały dodatkowo pozłacane w celu zwiększenia niezawodności przesyłu sygnałów. Stopień ochrony IP67 zapewnia pełną odporność na kurz oraz krótkotrwałe zanurzenie w wodzie, co czyni gniazdo odpowiednim do trudnych warunków przemysłowych.
- Montaż na tylnym panelu – dedykowany gwint M16 x 1,5
- Kodowanie A – zgodność z normą DIN EN 61076-2-101 (M12)
- 5-pinowe wyprowadzenie – obsługa sygnałów i zasilania jednocześnie
- Obudowa i nakrętki z mosiądzu pokrytego niklem
- Wytrzymałość mechaniczna oraz odporność na korozję
- Kabel o długości 0,5 metra, zakończony wolnymi żyłami do indywidualnej integracji z instalacją
- Przewody o izolacji PUR, skrętka miedziana ocynowana – zapewniająca giętkość i trwałość
- Maksymalne napięcie: 125V AC/DC, maksymalny prąd: 4A na styk
Bezpieczeństwo, normy, odporność
Stopień ochrony NEMA 3, 4, 6P gwarantuje wysoką odporność na czynniki zewnętrzne. Złącze jest zgodne z normą UL 50E oraz spełnia wymagania w zakresie odporności na płomień, substancje chemiczne i oleje według DIN EN 60811-404. Zakres temperatury pracy pozwala na zastosowanie w środowiskach o dużych wahaniach termicznych (od -25°C do +85°C dla samego złącza, a dla kabla nawet do -40°C/+90°C w stanie statycznym).

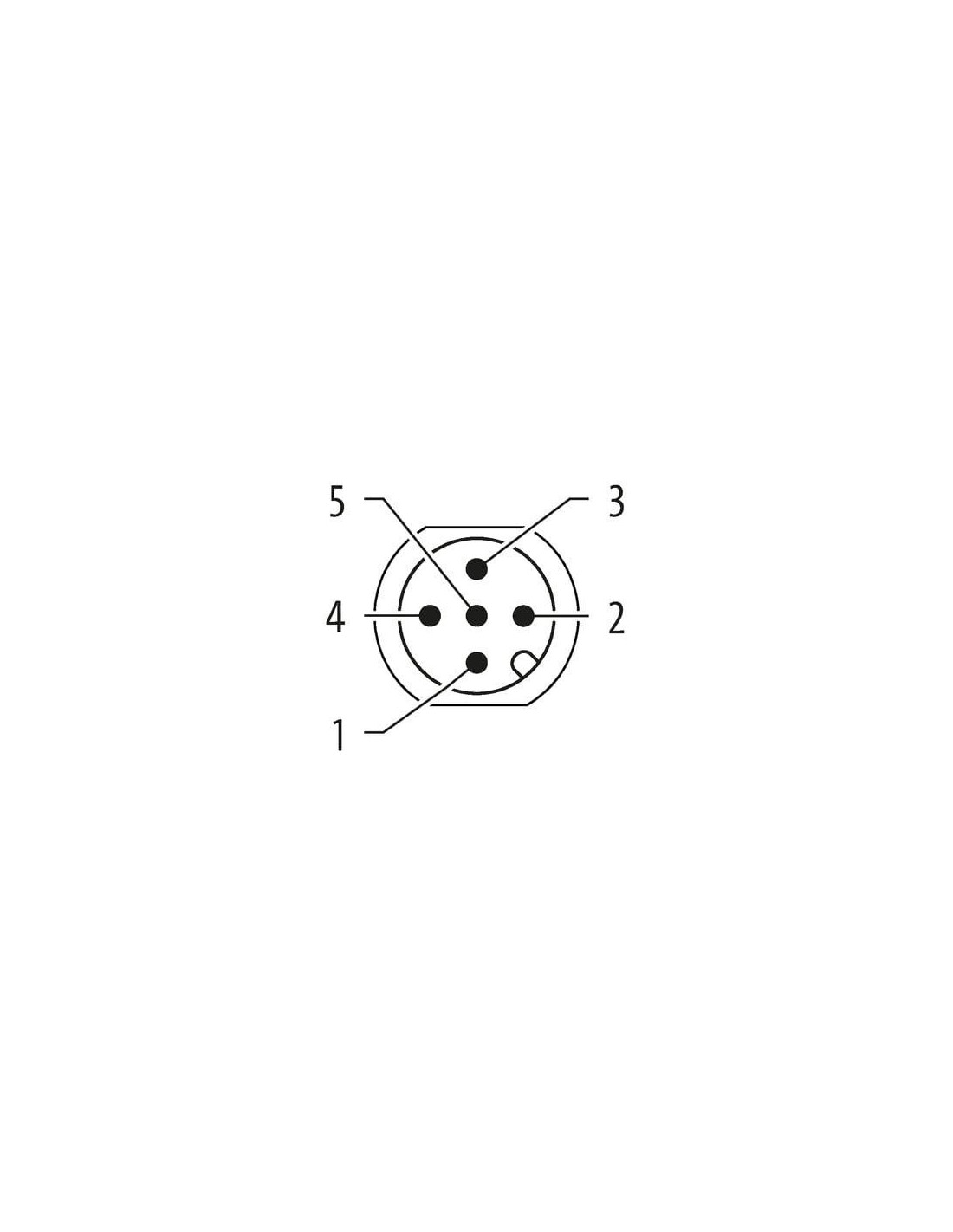

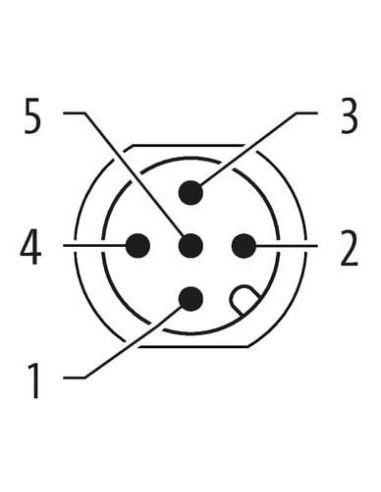

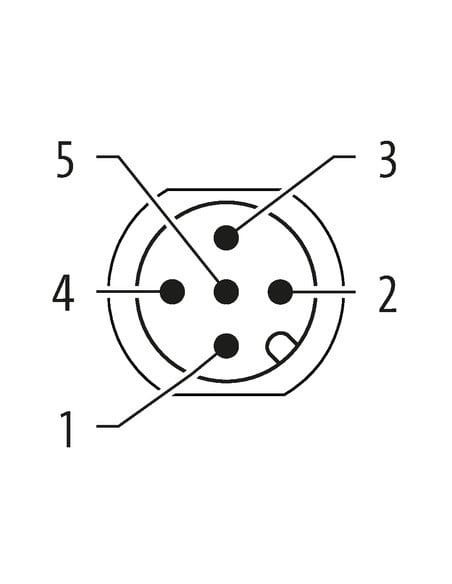

Układ połączeń i przeznaczenie przewodów
Dzięki klarownemu oznaczeniu pinów (brązowy, biały, niebieski, czarny, szary) integracja z systemem jest intuicyjna i bezpieczna. Gniazdo męskie M12 idealnie nadaje się do szybkiego wykonania połączeń zarówno w instalacjach nowych, jak i modernizowanych, gdzie liczy się czas, niezawodność i szczelność systemu.
Podsumowanie i zalety gniazda M12 A-kodowanego z przewodem
- Uniwersalne zastosowanie w automatyce i sterowaniu
- Wysoka odporność na warunki przemysłowe (IP67, NEMA, odporność chemiczna i na oleje)
- Stabilne połączenie elektryczne oraz długowieczność dzięki pozłacanym stykom
- Łatwa i bezpieczna integracja dzięki fabrycznemu okablowaniu
- Możliwość wykorzystania również w aplikacjach poddawanych drganiom i obciążeniom mechanicznym
Złącze M12 A-kodowane o kodzie produktu 7000-13525-9720050 to niezawodne rozwiązanie dla projektantów i integratorów systemów przemysłowych, poszukujących sprawdzonych, wytrzymałych i kompatybilnych elementów łączeniowych do różnych typów aplikacji.
