Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Gniazdo z kołnierzem proste – męski 90° w górę
M12 – RJ45, 4-piny

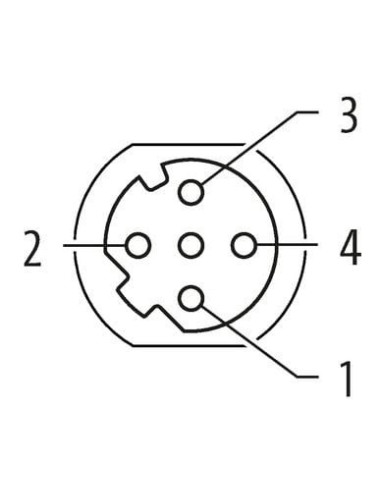

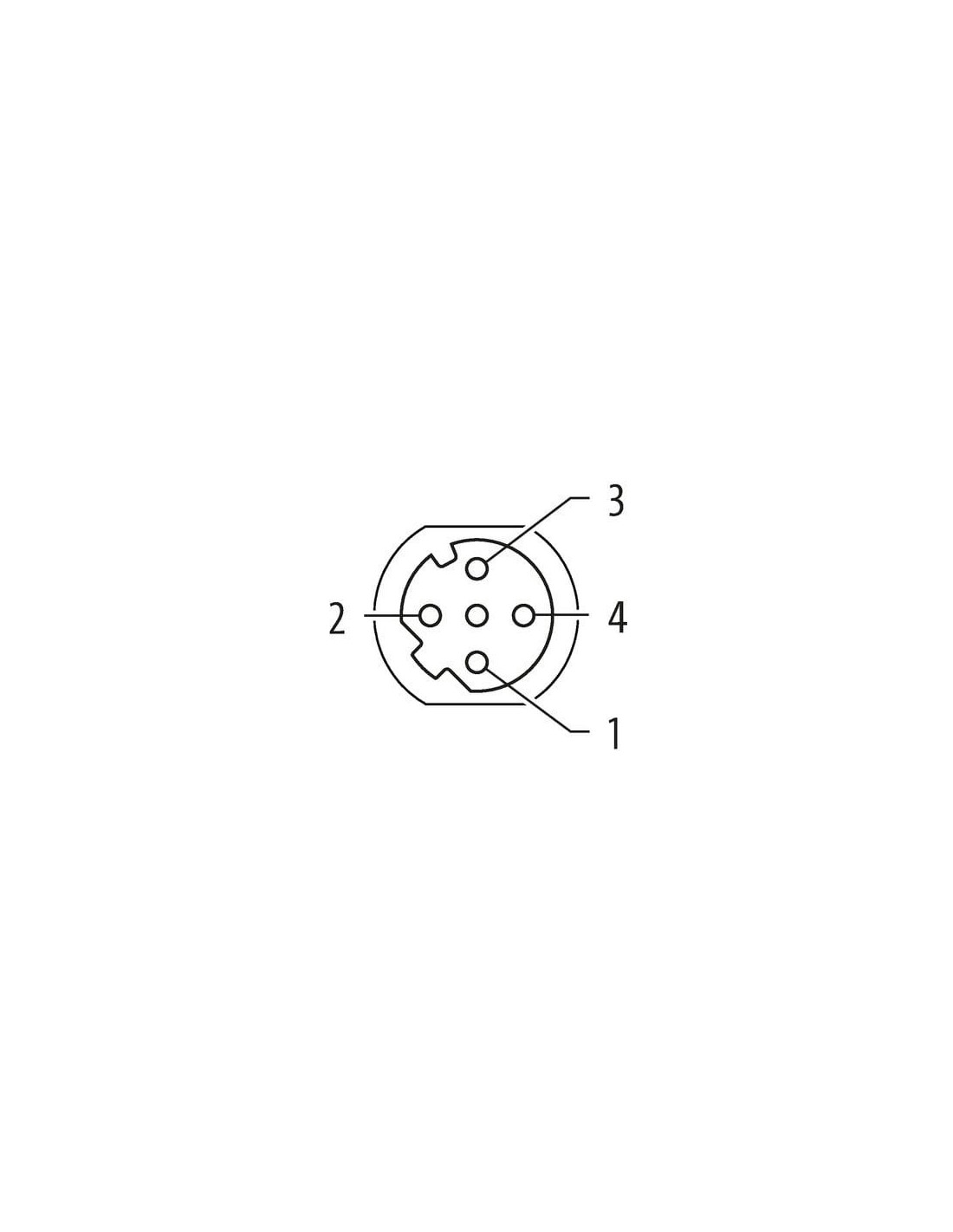

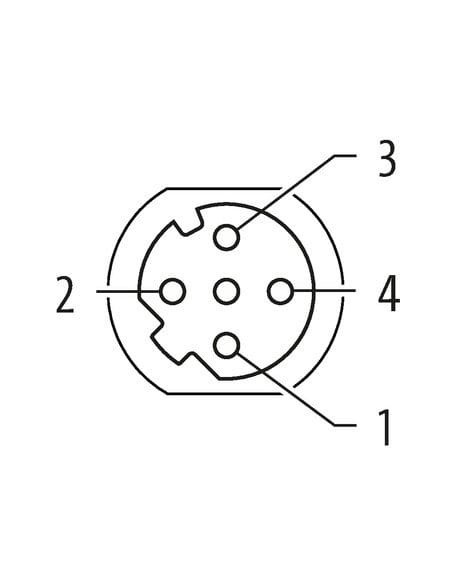

Kodowanie D
ekranowany
8-piny częściowo wykorzystany
Montaż na tylnym panelu
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 0,75 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | D |
| Materiał | PUR |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Powłoka główki | nickel plated |
| Family construction form | RJ45 |
| Materiał | Mosiądz |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Instalowanie | Podłączanie

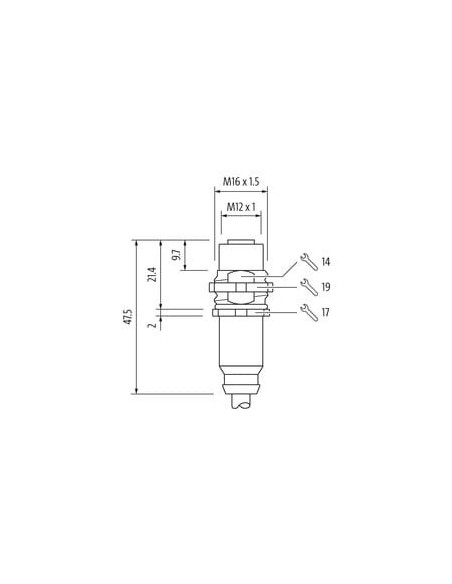

| Gwint montażowy | M16 x 1.5 |
| Family construction form | M12 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel

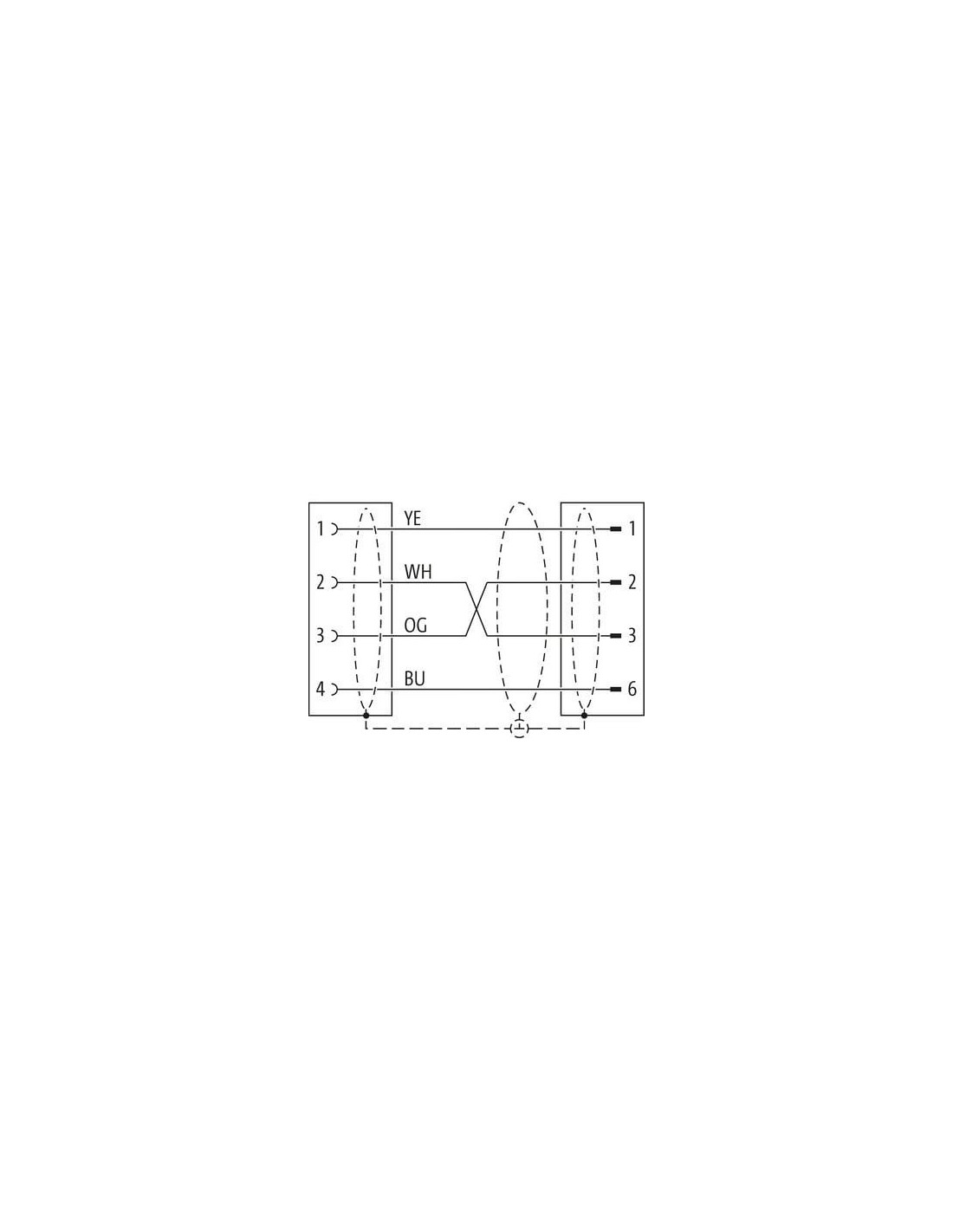

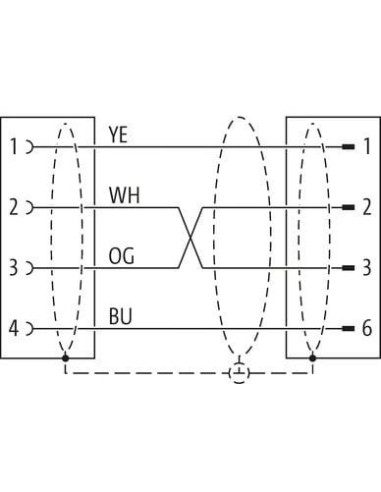

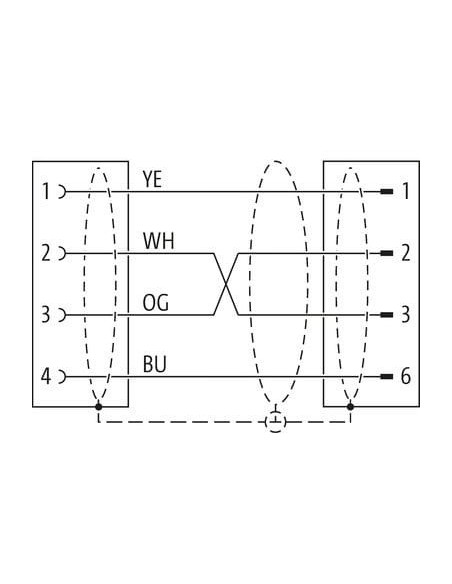

| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
Złącze M12 kod D do RJ45 – Przemysłowy przewód Ethernet CAT5, 0,75 m

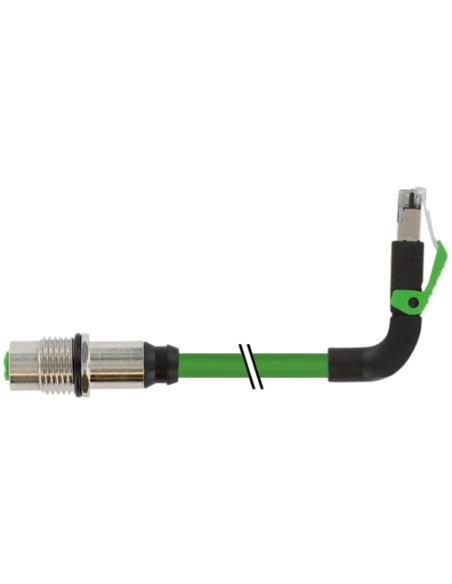

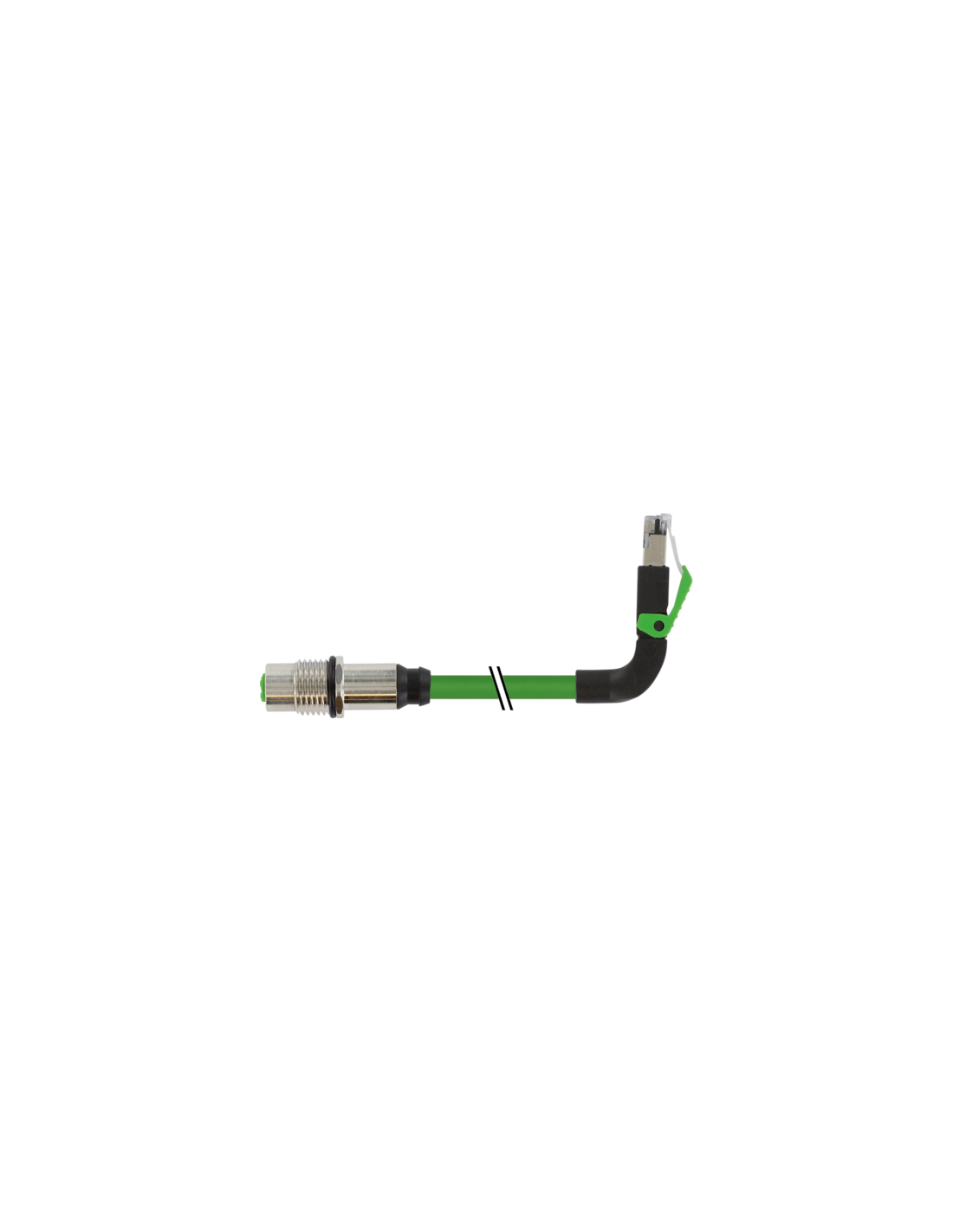

Złącze żeńskie M12 kod D z przewodem o długości 0,75 m, zakończone męskim wtykiem RJ45 pod kątem prostym (90° w górę), to specjalistyczny przewód przeznaczony do niezawodnych połączeń w sieciach przemysłowych Ethernet. Produkt jest zgodny z normą UN/ECE R118 oraz umożliwia transmisję danych w standardzie Ethernet CAT5.
Profesjonalne zastosowanie w automatyce i przemyśle
Kabel M12 – RJ45 przeznaczony jest do zapewnienia trwałych i bezpiecznych połączeń w szafach sterowniczych, na liniach produkcyjnych, w urządzeniach automatyki oraz wszędzie tam, gdzie wymagany jest wysoki stopień ochrony IP66K / IP67 oraz odporność na czynniki chemiczne i oleje. Dzięki zastosowaniu kodowania D, przewód umożliwia transmisję sygnałów Ethernet 100 Mbit/s w pełnym dupleksie, co jest kluczowe dla przesyłu danych w nowoczesnych systemach sterowania.
Zalety i cechy konstrukcyjne – trwałość i funkcjonalność
- Solidna konstrukcja – złącza wykonane z mosiądzu i tworzyw o wysokiej odporności na działanie substancji chemicznych i olejów.
- Stopień ochrony M12: IP66K/IP67 – odporność na pył, mocne strumienie wody i zanurzenie.
- Wytrzymałość mechaniczna – zabezpieczenie przeciwwstrząsowe, wytrzymały płaszcz PUR, odporność na płomień, benzynę i oleje zgodnie z odpowiednimi normami.
- Pełne ekranowanie przewodu – oplot miedziany ocynowany zapewnia ochronę transmisji przed zakłóceniami elektromagnetycznymi (EMC).
- Przemyślana budowa – kątowy wtyk RJ45 umożliwia instalację w miejscach o ograniczonej przestrzeni montażowej.
- Montaż na tylnym panelu – ułatwione prowadzenie przewodów i wygodny montaż w szafach sterowniczych.
- Szeroki zakres temperatur pracy: od -25 °C do 85 °C (zależne od jakości kabla).
Typowe zastosowania przewodu Ethernet M12 – RJ45
Przewód wykorzystywany jest w środowiskach o podwyższonych wymaganiach odpornościowych, takich jak:
- Automatyka przemysłowa (sterowanie maszyn, szafy rozdzielcze)
- Systemy monitoringu i telemetrii w trudnych warunkach środowiskowych
- Instalacje linek produkcyjnych i robotów przemysłowych
- Rozwiązania w pojazdach szynowych i autobusach (zgodność z UN/ECE R118)
- Infrastruktura sieciowa w zakładach przemysłowych, gdzie wymagane są trwałe, bezpieczne połączenia Ethernet
Konstrukcja przewodu i kompatybilność
Kabel: 4-żyłowy, skręcany, z ekranem miedzianym, pokryty odpornym na ścieranie i chemikalia płaszczem PUR w kolorze zielonym.
Izolacja żył: PE, o średnicy 1,4 mm, oznaczenia kolorystyczne: biały, żółty, niebieski, pomarańczowy.
Przekrój przewodu: 22 AWG.
Złącze M12: D-kodowane, gwint M12 x 1, gotowe do montażu panelowego (montaż za pomocą gwintu M16 x 1,5).

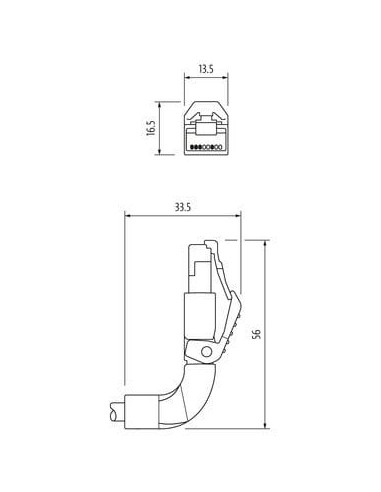

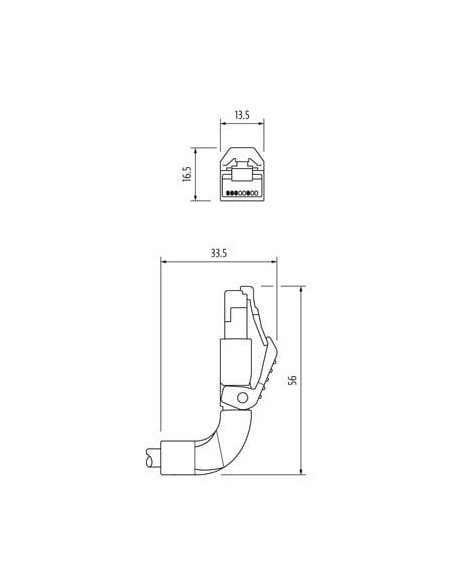

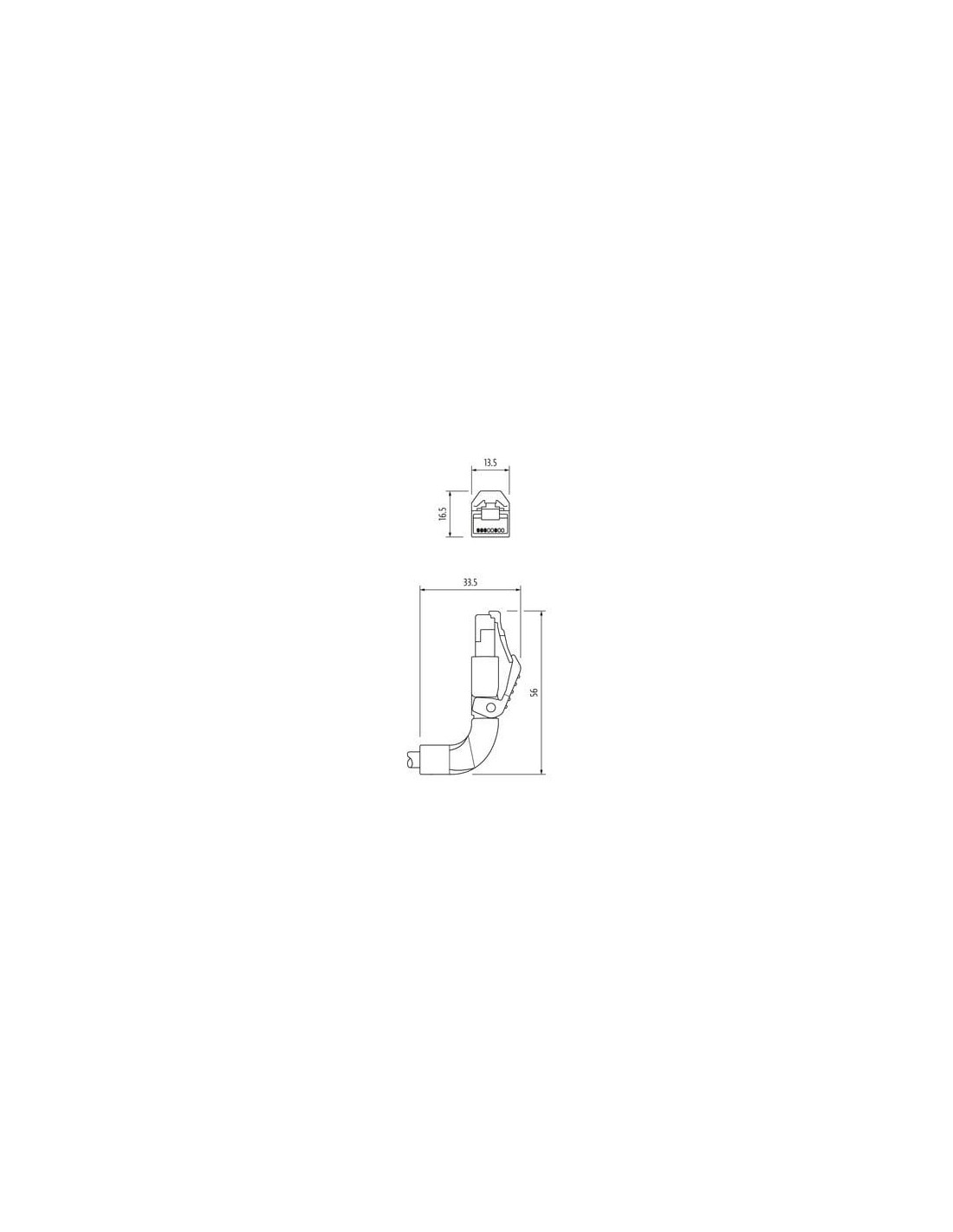

Wtyk RJ45: 90° w górę – możliwość podłączenia do standardowych urządzeń sieciowych.
Korzyści użytkowania
- Odporność na zakłócenia dzięki ekranowaniu kabla
- Długa żywotność nawet przy intensywnym użytkowaniu i w ruchu (cykle gięcia, skręcania)
- Elastyczność montażu – możliwość instalacji w miejscach trudno dostępnych
- Szybka i stabilna transmisja danych – standard CAT5 do 100 Mbit/s
- Zgodność z międzynarodowymi normami i szeroka gama zastosowań w wymagających środowiskach
Kabel złącze M12 kod D – RJ45 to doskonały wybór do instalacji, gdzie kluczowa jest odporność mechaniczna, pewność transmisji sygnału Ethernet oraz szybki, bezproblemowy montaż nawet w trudnych warunkach przemysłowych.
Polecamy także inne produkty z kategorii: Złącza kołnierzowe »
