Żeński proste
MQ15, 4-piny
z podłączoną skrętką
ekranowana obudowa
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |

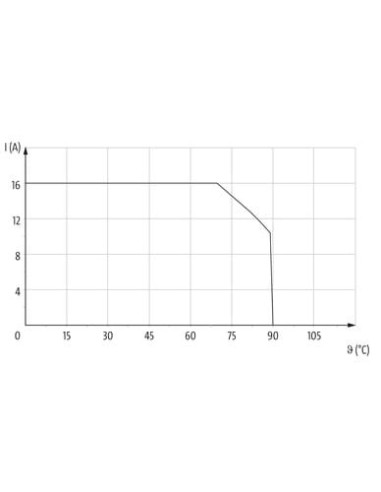

| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

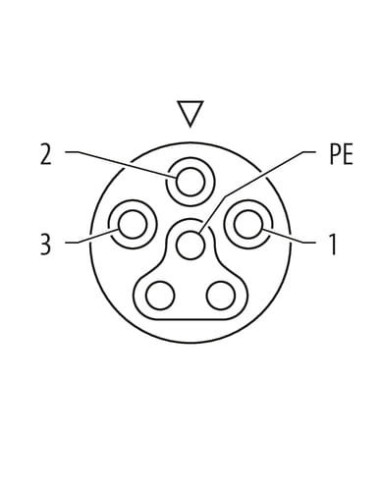

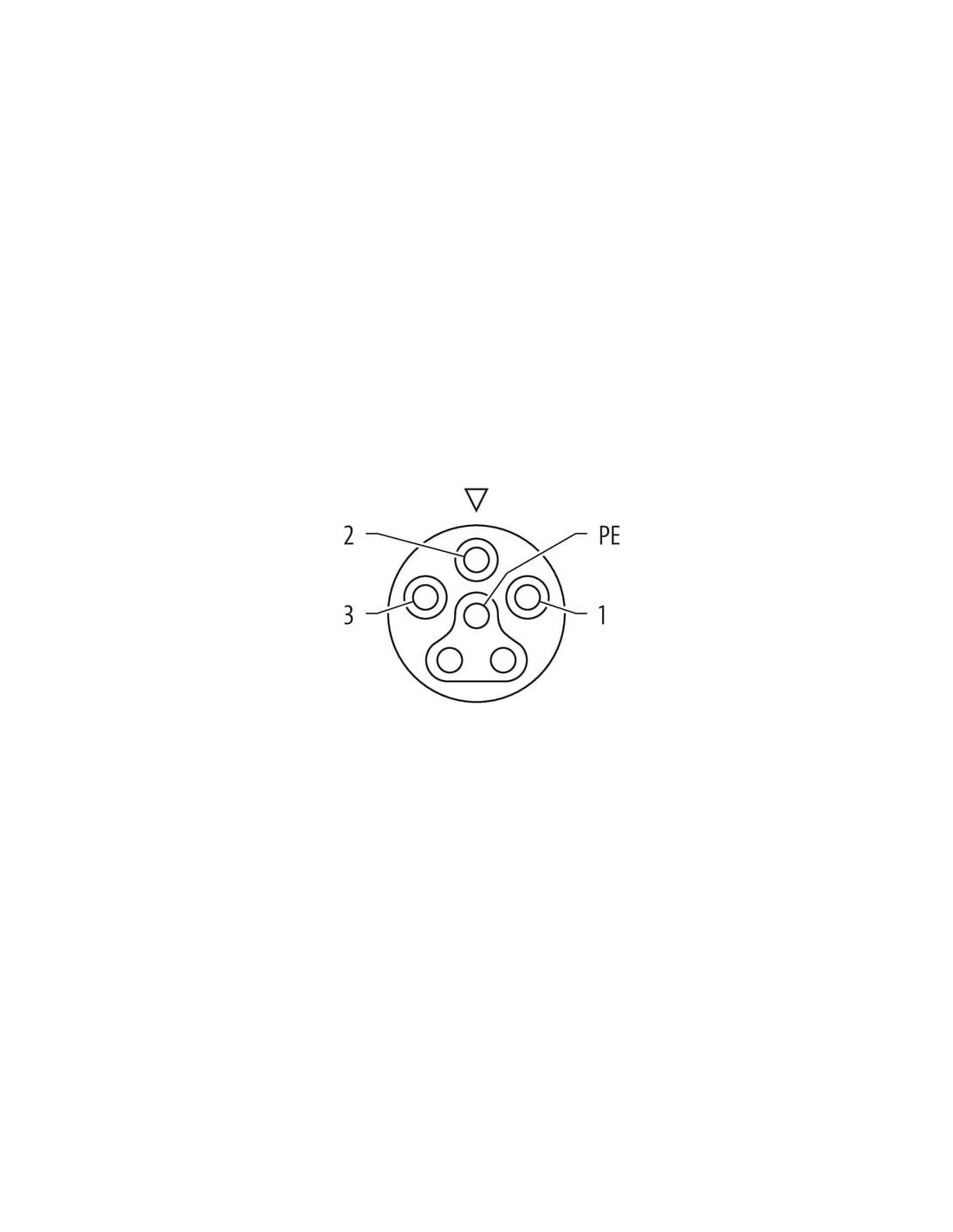

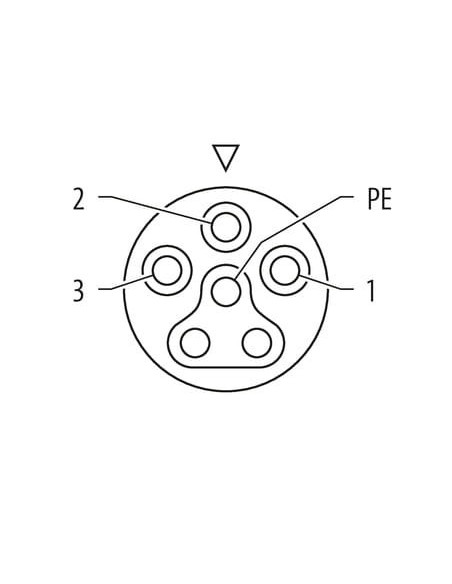

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

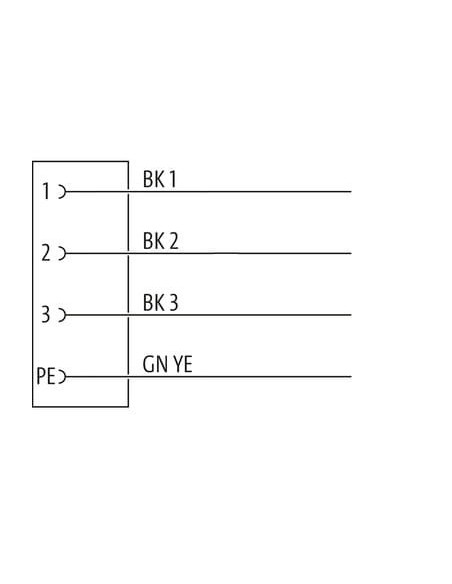

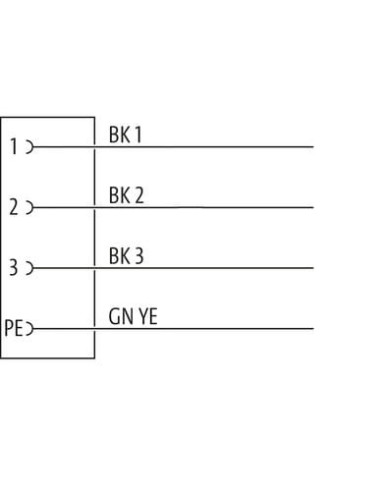

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P82 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 3,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |

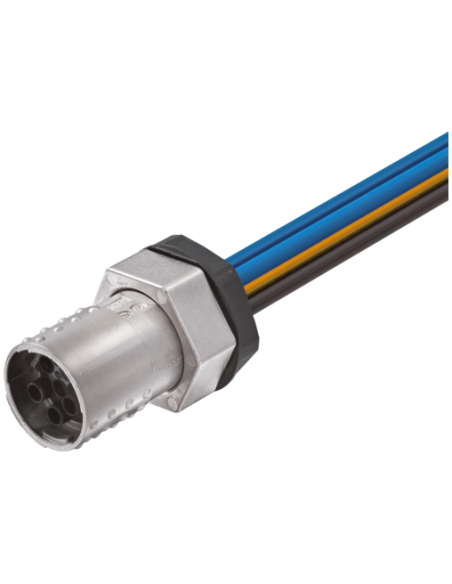

Gniazdo MQ15-X-Power żeńskie ekranowane – profesjonalny komponent do zasilania i automatyki
Gniazdo MQ15-X-Power żeńskie ekranowane to solidne i sprawdzone rozwiązanie dla wymagających aplikacji przemysłowych, w których niezawodność połączenia oraz odporność na czynniki zewnętrzne mają kluczowe znaczenie. Produkt zapewnia bezpieczne podłączenie zasilania dzięki czterem posrebrzanym pinom, wysokiej wytrzymałości mechanicznej oraz ochronie IP67, co przekłada się na skuteczną pracę nawet w trudnych warunkach.
Zalety i możliwości zastosowań gniazda MQ15-X-Power
Gniazdo ekranowane MQ15-X-Power znajduje zastosowanie w budowie maszyn, automatyce przemysłowej, robotyce, systemach transportu i logistyki oraz wszędzie tam, gdzie liczy się pewność połączenia oraz odporność na zakłócenia elektromagnetyczne i czynniki środowiskowe.
- Przemysł maszynowy – niezawodne połączenia zasilające w maszynach produkcyjnych, liniach montażowych i robotach.
- Automatyka budynkowa – bezpieczne podłączenie sterowników, siłowników i zasilania pomocniczego.
- Systemy transportowe i magazynowe – szybka instalacja oraz proste serwisowanie w trudnych warunkach hal produkcyjnych.
- Energetyka przemysłowa – wytrzymałość na wysokie napięcia operacyjne oraz wysoka odporność na oleje i chemikalia.
Najważniejsze cechy produktu – Gniazdo żeńskie MQ15-X-Power
Główne zalety produktu:
- Ekranowana obudowa wykonana z niklowanego mosiądzu, zapewniająca odporność na zakłócenia elektromagnetyczne.
- Konstrukcja 4-pinowa – umożliwia podłączenie zasilania oraz przewodu ochronnego PE.
- Bajonetowy sposób zamykania gwarantuje szybki oraz niezawodny montaż na przednim panelu.
- Wysoka klasa szczelności IP67 – ochrona przed kurzem i wodą, nawet przy krótkotrwałym zanurzeniu.
- Maksymalne napięcie robocze: 600 V AC, prąd do 16 A na styk.
- Odporność chemiczna i na oleje dzięki zastosowaniu odpowiednich materiałów – możliwość wykorzystania także w środowiskach agresywnych (zaleca się weryfikację z aplikacją).
- Trwałość mechaniczna – co najmniej 500 cykli łączeniowych.
- Możliwość dostosowania długości przewodu do potrzeb projektu.
Budowa i szczegóły techniczne gniazda MQ15-X-Power
Konstrukcja gniazda oparta jest na wytrzymałej obudowie z niklowanego mosiądzu, co gwarantuje wysoką odporność mechaniczną i zabezpieczenie przewodów przed uszkodzeniami.
Przewody mają czterożyłową skrętkę (czarny 1, czarny 2, czarny 3, zielono-żółty PE) oraz dedykowaną izolację PVC, co umożliwia pracę w szerokim zakresie temperatur od -40°C do +70°C (stała instalacja). Zastosowanie posrebrzanych styków znacząco obniża oporność styku, co jest szczególnie ważne dla przesyłu większych prądów.
Podsumowanie – gniazdo MQ15-X-Power żeńskie ekranowane
Gniazdo 7000-P8291-P820100 zapewnia szybkie, bezpieczne i trwałe podłączenie zasilania w wymagających aplikacjach przemysłowych. Wysoka odporność na czynniki zewnętrzne, łatwy montaż na panelu oraz możliwość personalizacji długości przewodu sprawiają, że jest to optymalny wybór dla nowoczesnych instalacji automatyki i robotyki.

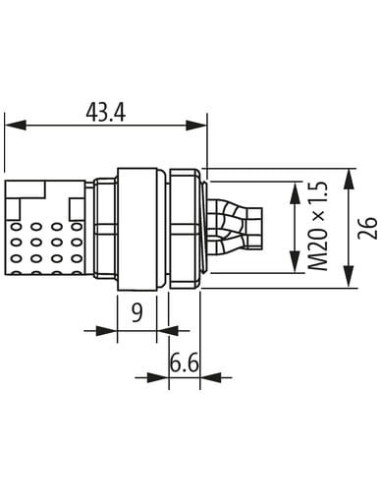

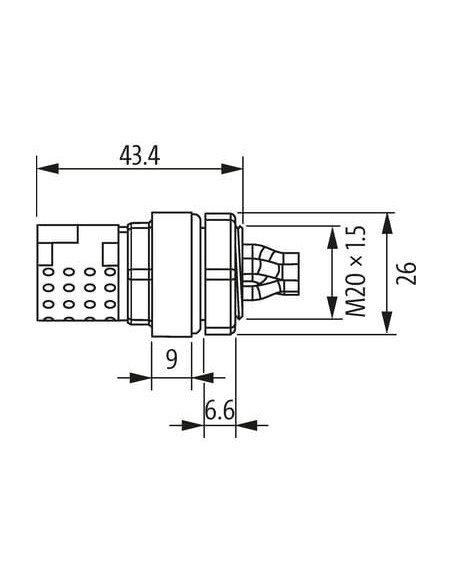

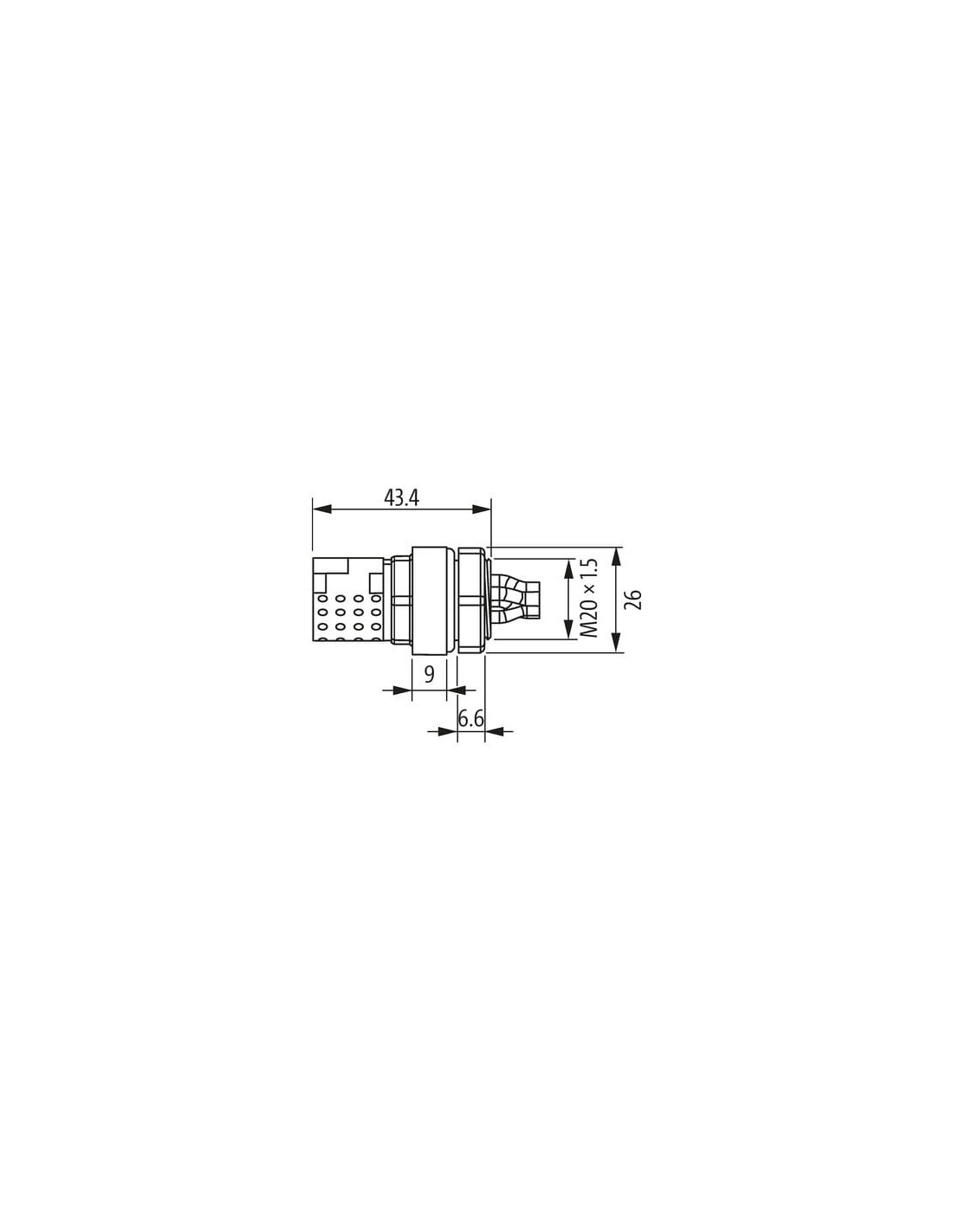

Szczegółowe dane techniczne oraz rysunki montażowe powyżej pozwalają łatwo zaplanować bezpieczną i niezawodną instalację.
