Gniazdo z kołnierzem
7/8" (5-piny)
z podłączoną skrętką
| Długość kabla | 1,5 m |
| Moment obrotowy | 1,5 Nm |
| Powłoka styku | pozłacane |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Materiał styk | Mosiądz |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 6 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 978 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 3,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,75 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 85 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

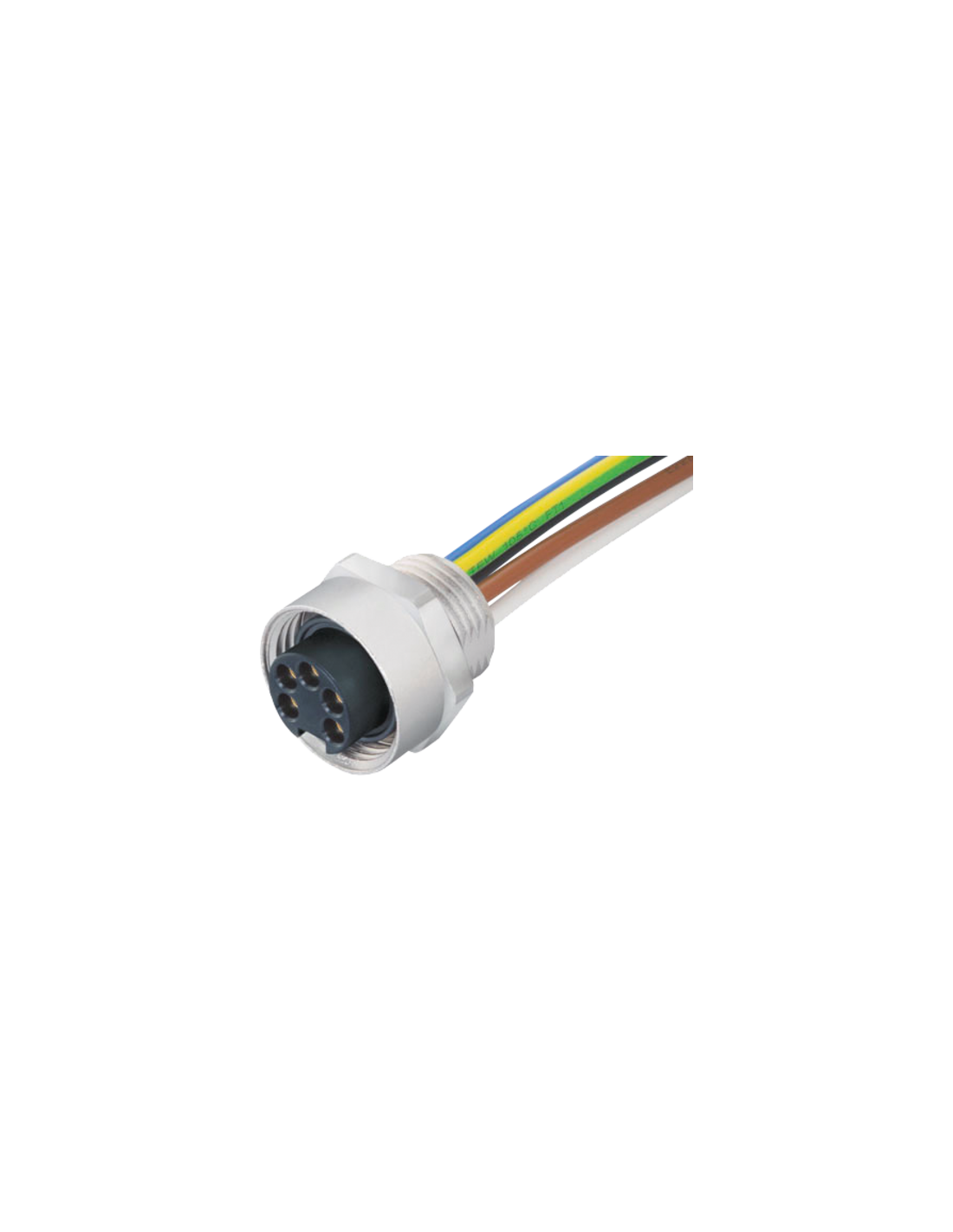

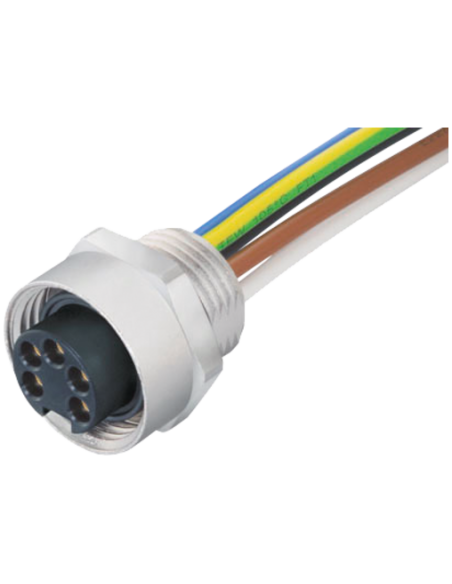

Złącze panelowe 7/8" żeńskie 5x0,75 1,5m – solidne połączenie dla przemysłu i automatyki
Złącze panelowe 7/8" żeńskie 5x0,75 o długości 1,5 m (kod produktu: 7000-78381-9780150) to wytrzymały i niezawodny element do realizacji połączeń elektrycznych w wymagających środowiskach przemysłowych. Produkt jest szczególnie dedykowany do zastosowań w automatyce przemysłowej, budowie maszyn, a także w systemach transportowych, magazynowych i urządzeniach wymagających pewnych połączeń o wysokiej odporności na czynniki zewnętrzne.
Wytrzymała konstrukcja i bezpieczeństwo pracy – zalety złącza panelowego 7/8"
Dzięki obudowie wykonanej z odpornego na korozję cynkowego odlewu ciśnieniowego pokrytego warstwą niklowaną, złącze zapewnia niezawodność działania nawet w ekstremalnych warunkach środowiskowych. Klasa szczelności IP68 gwarantuje pełną ochronę przed pyłem oraz długotrwałym zanurzeniem w wodzie, dzięki czemu złącze sprawdzi się zarówno w halach przemysłowych, jak i na zewnątrz.
- 5-pinowa konstrukcja pozwala na realizację nawet złożonych połączeń sygnałowych lub zasilających.
- Wysokie napięcie robocze do 600 V AC/DC oraz obciążalność prądowa do 6 A na pin umożliwiają stosowanie złącza w aplikacjach wymagających przesyłu dużych mocy.
- Pozłacane styki wykonane z mosiądzu zapewniają zwiększoną trwałość i niezawodny kontakt elektryczny.
- Przewód o przekroju 0,75 mm² umożliwia przesył sygnału lub mocy na większe odległości, minimalizując spadki napięcia.

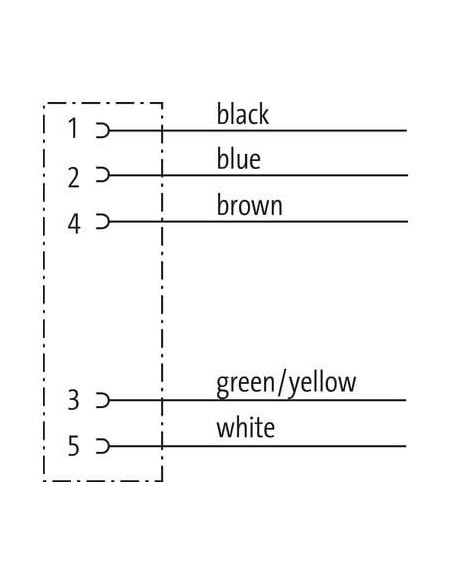

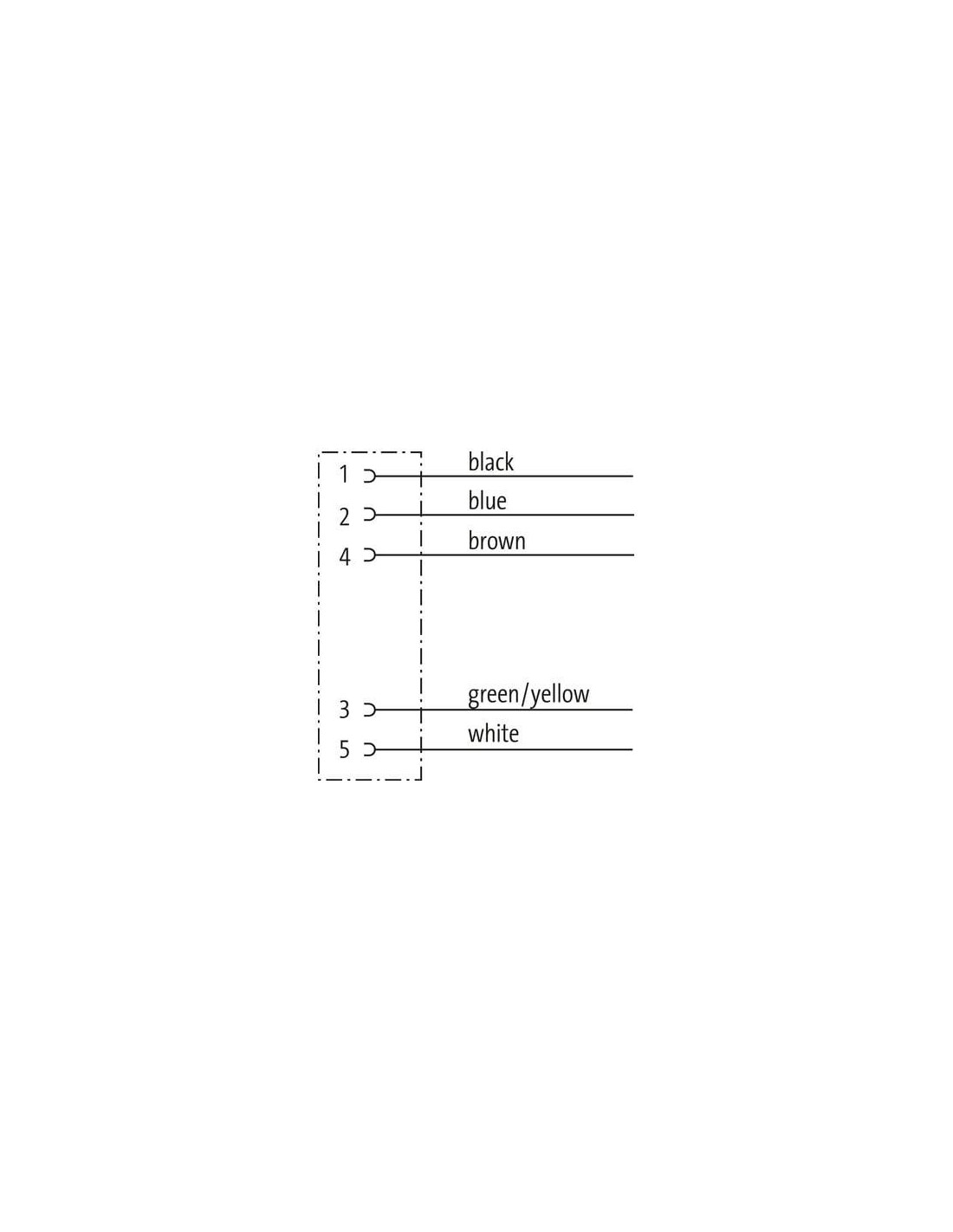

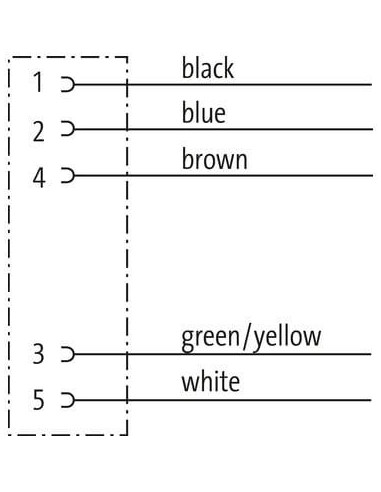

- Kolorowe oznaczenie przewodów (czarny, niebieski, brązowy, zielono-żółty, biały) zdecydowanie ułatwia poprawną instalację oraz identyfikację połączeń.
Typowe zastosowania złącza panelowego 7/8" 5x0,75
Produkt znajduje szerokie zastosowanie w instalacjach automatyki przemysłowej, szafach sterowniczych, połączeniach czujników i siłowników, liniach produkcyjnych, a także w systemach zasilania maszyn i urządzeń przemysłowych, gdzie wymagana jest pewność, trwałość i szczelność połączeń. Może być stosowany również w środowiskach o podwyższonej wilgotności oraz w miejscach narażonych na uszkodzenia mechaniczne.
Łatwość montażu i odporność na warunki środowiskowe

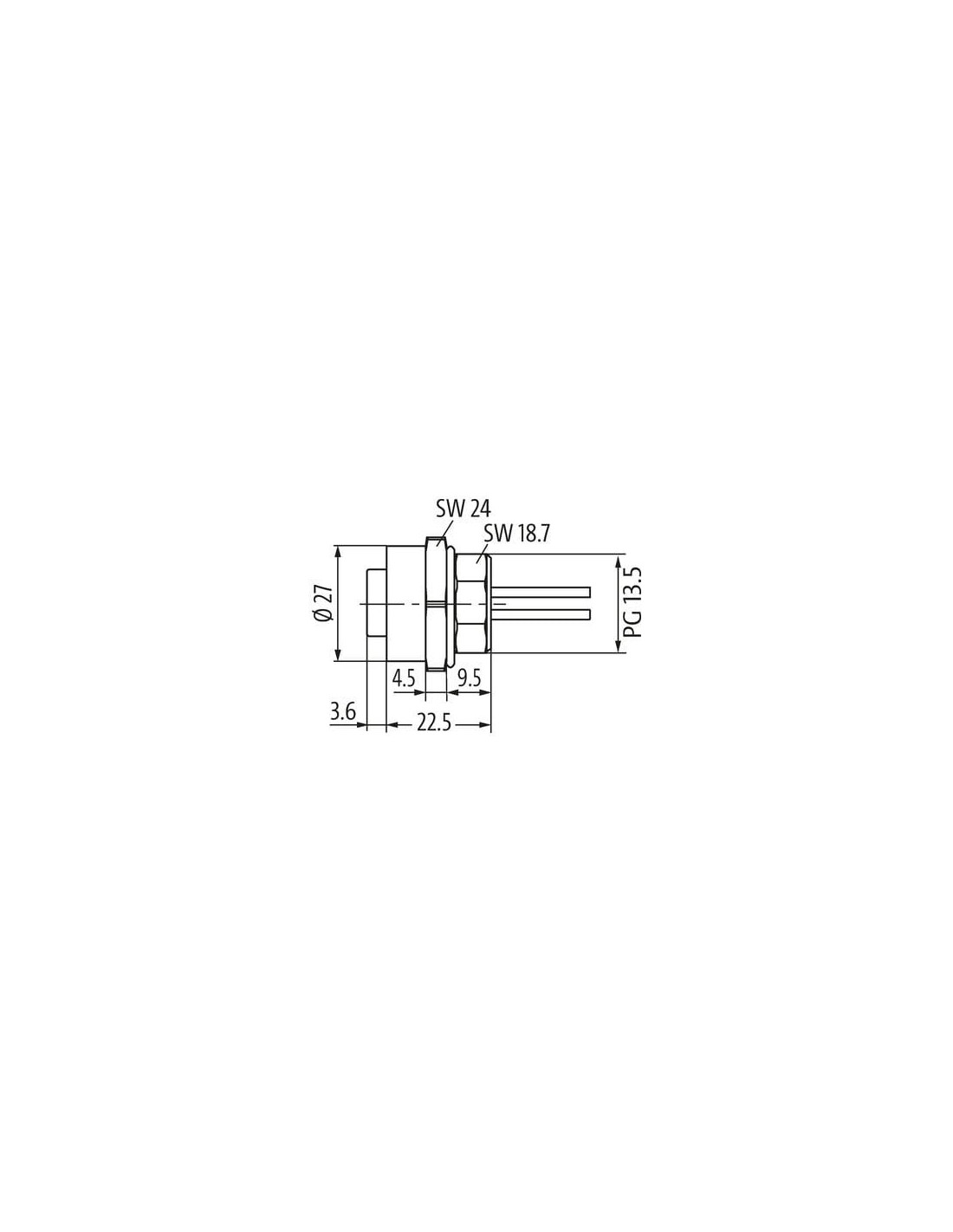

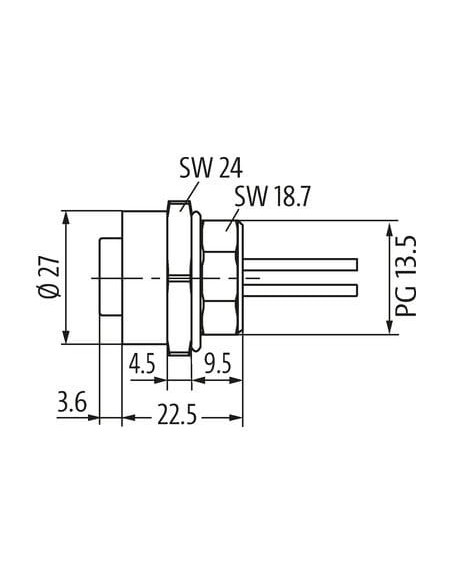

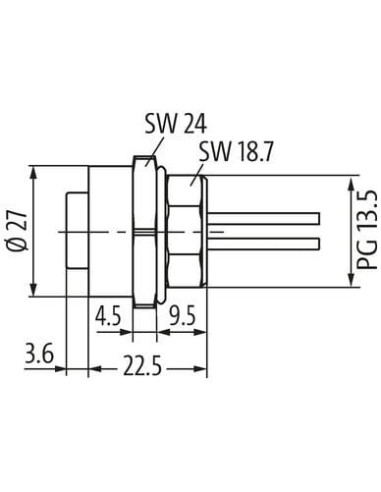

Złącze panelowe zostało przystosowane do wygodnego montażu – posiada kołnierz z gwintem 7/8”, a także zabezpieczenie przeciwwstrząsowe i rozwartość klucza SW24. Konstrukcja umożliwia trwałe i bezpieczne mocowanie w obudowie panelu, a dedykowane otwory ułatwiają skręcanie i montaż przewodu.
Izolacja przewodów wykonana z PVC gwarantuje odporność na oleje, chemikalia i płomienie według norm DIN EN i UL, co umożliwia pracę w wielu gałęziach przemysłu. Elastyczność przewodu oraz możliwość pracy w zakresie temperatur od -25°C do 85°C (praca stała) przekładają się na dużą elastyczność użytkowania produktu.
Możliwości wykorzystania oraz cechy szczególne złącza panelowego 7/8"
- Montaż panelowy do zastosowań przemysłowych – szybkie podłączanie i odłączanie urządzeń.
- Bezpieczne połączenia elektryczne odporne na drgania, wilgoć i zabrudzenia.
- Wytrzymałość mechaniczna zapewniająca długą żywotność nawet w trudnych warunkach eksploatacji.
- Przystosowanie do pracy w wymagających środowiskach – warsztaty, zakłady przemysłowe, magazyny, linie produkcyjne.
- Kompatybilność z urządzeniami wyposażonymi w standardowe gniazda 7/8”.
Dzięki powyższym cechom złącze panelowe 7/8" stanowi niezawodne rozwiązanie dla nowoczesnych systemów elektrycznych i automatyki, spełniając najwyższe wymagania dotyczące trwałości, bezpieczeństwa oraz łatwości montażu.
