Wtyk z kołnierzem
M12, 8-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Cynkowy odlew ciśnieniowy |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 973 |
Structure | Cable
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 8 |
| Outer diameter insulation | 1,25 mm |
| Conductor crosssection (wire) | 0,25 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
Złącze kołnierzowe M12 męskie 8-polowe – profesjonalna technologia połączeń
Złącze kołnierzowe M12 męskie 8-polowe z kablem o długości 0,2 m to element przeznaczony do niezawodnego łączenia urządzeń automatyki przemysłowej, systemów sterowania oraz maszyn na liniach produkcyjnych. To rozwiązanie o wysokich parametrach mechanicznych i elektrycznych zaleca się wszędzie tam, gdzie liczy się trwałość i bezpieczeństwo transmisji sygnałów nawet w trudnych warunkach przemysłowych.
Zastosowanie złącza M12 8-pinowego w automatyce i przemyśle
Złącze znajduje zastosowanie w:
- panelach sterujących
- czujnikach i aktuatorach
- robotyce
- połączeniach modułów IO
- urządzeniach wymagających szczelności typu IP67
Dzięki uszczelnieniu oraz wysokiemu stopniowi ochrony IP67 i NEMA 3, 4, 6P, nadaje się do pracy w środowisku narażonym na kurz, wilgoć oraz tymczasowe zanurzenie.
Budowa i niezawodność złącza kołnierzowego M12
Złącze zostało wykonane z wytrzymałego cynkowego odlewu ciśnieniowego z powłoką niklowaną, co zapewnia odporność na korozję i uszkodzenia mechaniczne. Pozłacane styki gwarantują maksymalną przewodność elektryczną oraz wieloletnie, niezawodne działanie.
- Osiem pinów – swobodna transmisja sygnałów lub zasilania
- Standard złącza M12 – kompatybilność z szeroką gamą urządzeń przemysłowych
- Montaż na panelu przednim oraz solidny gwint M16x1,5 (obudowa)
- Kodowanie A – bezpieczna identyfikacja i unikanie pomyłek podczas instalacji
Bezpieczeństwo i odporność na czynniki zewnętrzne
Produkt cechuje się podwyższoną trwałością mechaniczną oraz odpornością na działanie czynników chemicznych i olejów. Przewód o długości 0,2 m wykonany jest z odpornego na ścieranie materiału PUR (poliuretan), co gwarantuje elastyczność oraz wytrzymałość podczas ciągłej pracy i ruchu.
- Odporność na płomień według UL 1581 i IEC 60332-2-2
- Przewód 8-żyłowy, przekrój 0,25 mm², odporny na uszkodzenia mechaniczne
- Kolorystyka żył ułatwiająca identyfikację podczas podłączania
Parametry elektryczne i zakres pracy
Złącze kołnierzowe M12 umożliwia pracę z maksymalnym napięciem 30 V AC/DC oraz natężeniem do 2 A na styk. Konstrukcja pozwala na użytkowanie w temperaturach od -25°C do 85°C (dla złącza), a dla przewodu nawet od -40°C do 90°C (praca stała).
- Izolacja spełniająca normę IEC 60664-1
- Stopień zanieczyszczenia: 3
Techniczne udogodnienia montażowe

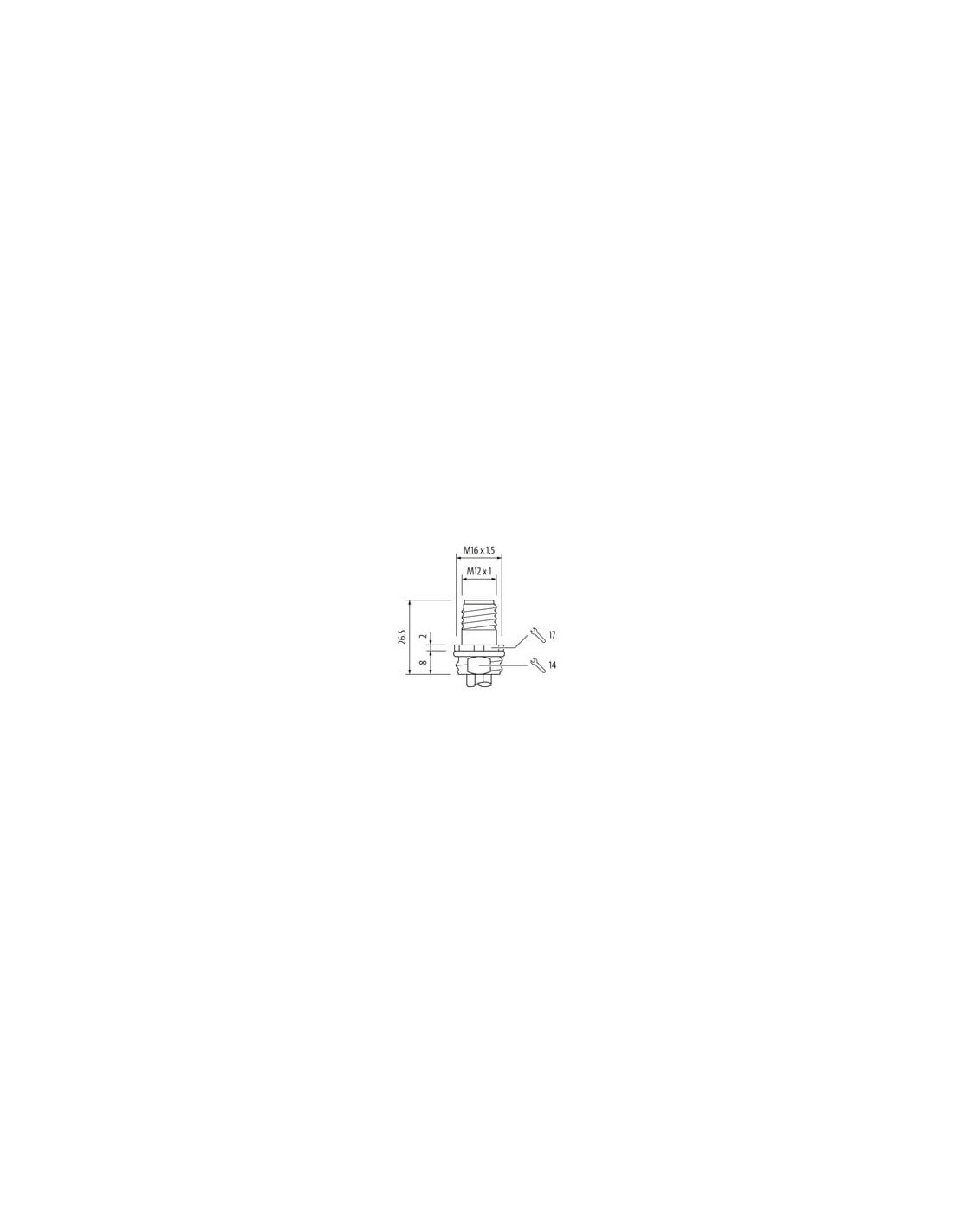

Montaż złącza kołnierzowego M12 jest intuicyjny dzięki zastosowaniu gwintu M16x1,5 oraz ergonomicznych nakrętek do klucza 17 mm i 14 mm. Użytkownik ma możliwość szybkiego i bezpiecznego podłączenia urządzeń. Złącze przystosowane jest do zastosowania na panelach i obudowach urządzeń przemysłowych.
Typowe schematy połączeń i identyfikacja pinów

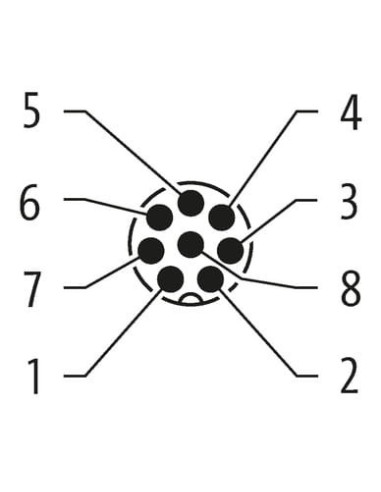

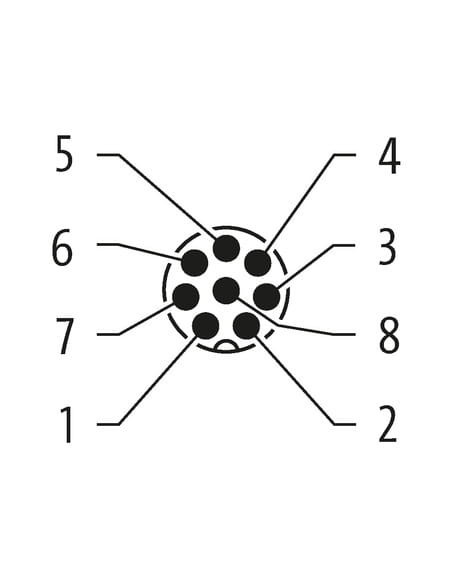

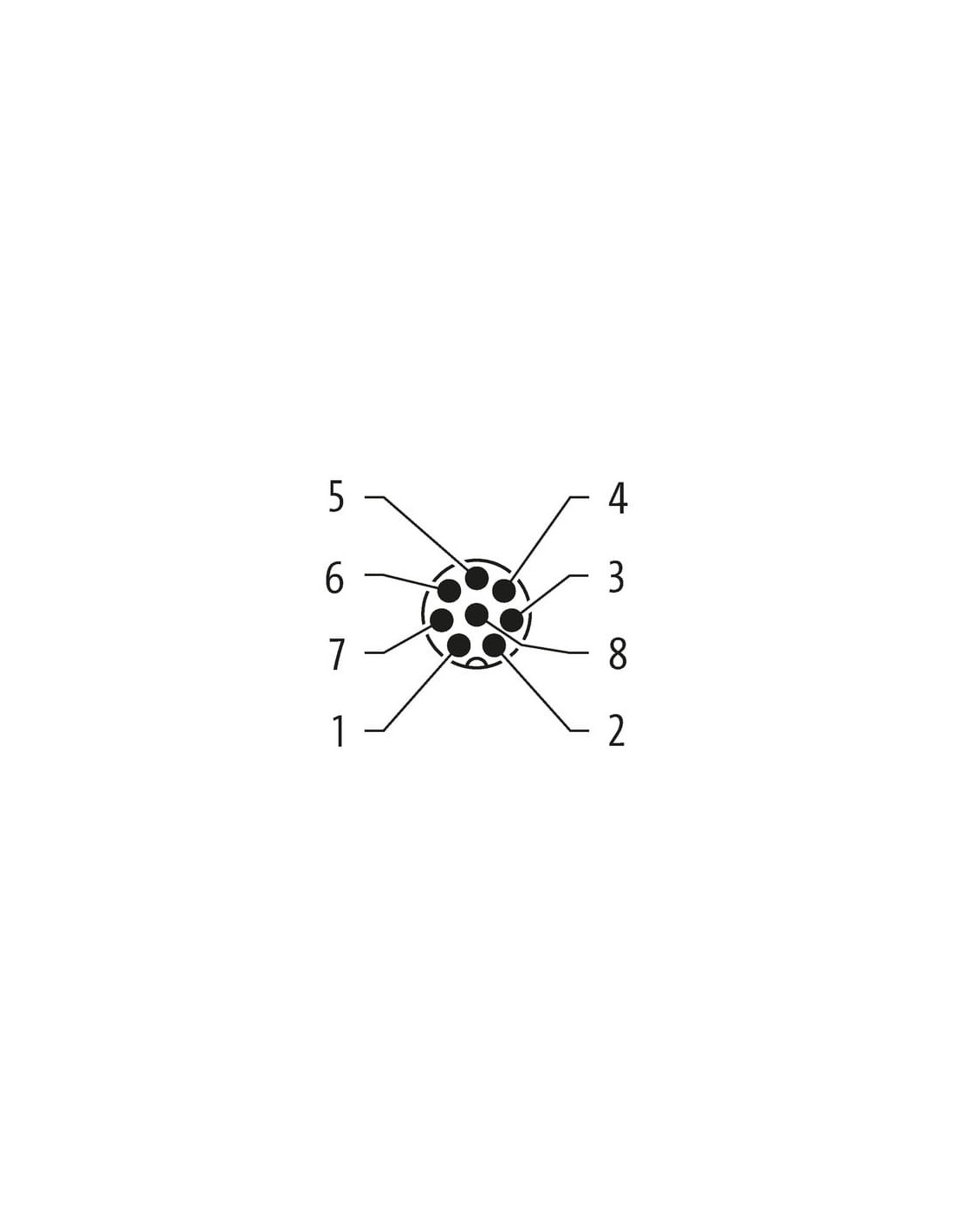

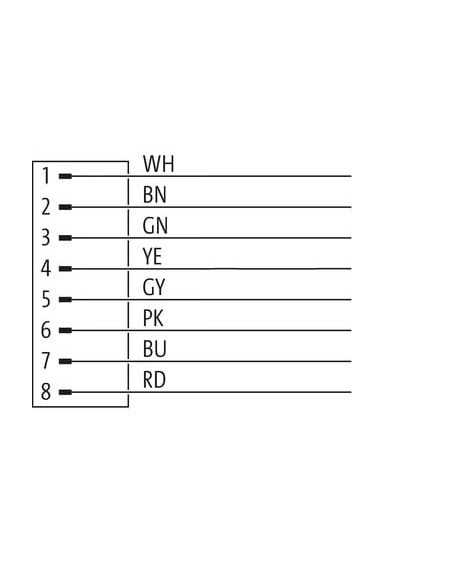

Dzięki czytelnemu schematowi pinów (1-8: WH, BN, GN, YE, GY, PK, BU, RD) ryzyko błędnego podłączenia zostało zminimalizowane, co zwiększa bezpieczeństwo i niezawodność instalacji.
Korzyści z zastosowania złącza kołnierzowego M12 męskiego 8-polowego
- Uniwersalność i kompatybilność z wieloma systemami automatyki
- Wysoka odporność na wodę, oleje, substancje chemiczne i czynniki atmosferyczne
- Bezproblemowa integracja w nowoczesnych i rozbudowanych systemach przemysłowych
- Doskonała jakość wykonania gwarantująca długą żywotność nawet przy intensywnym użytkowaniu
Złącze kołnierzowe M12 męskie 8-polowe to standard w bezpiecznym i wydajnym łączeniu komponentów automatyki, czujników oraz urządzeń sterujących pracujących w najbardziej wymagających środowiskach produkcyjnych.
