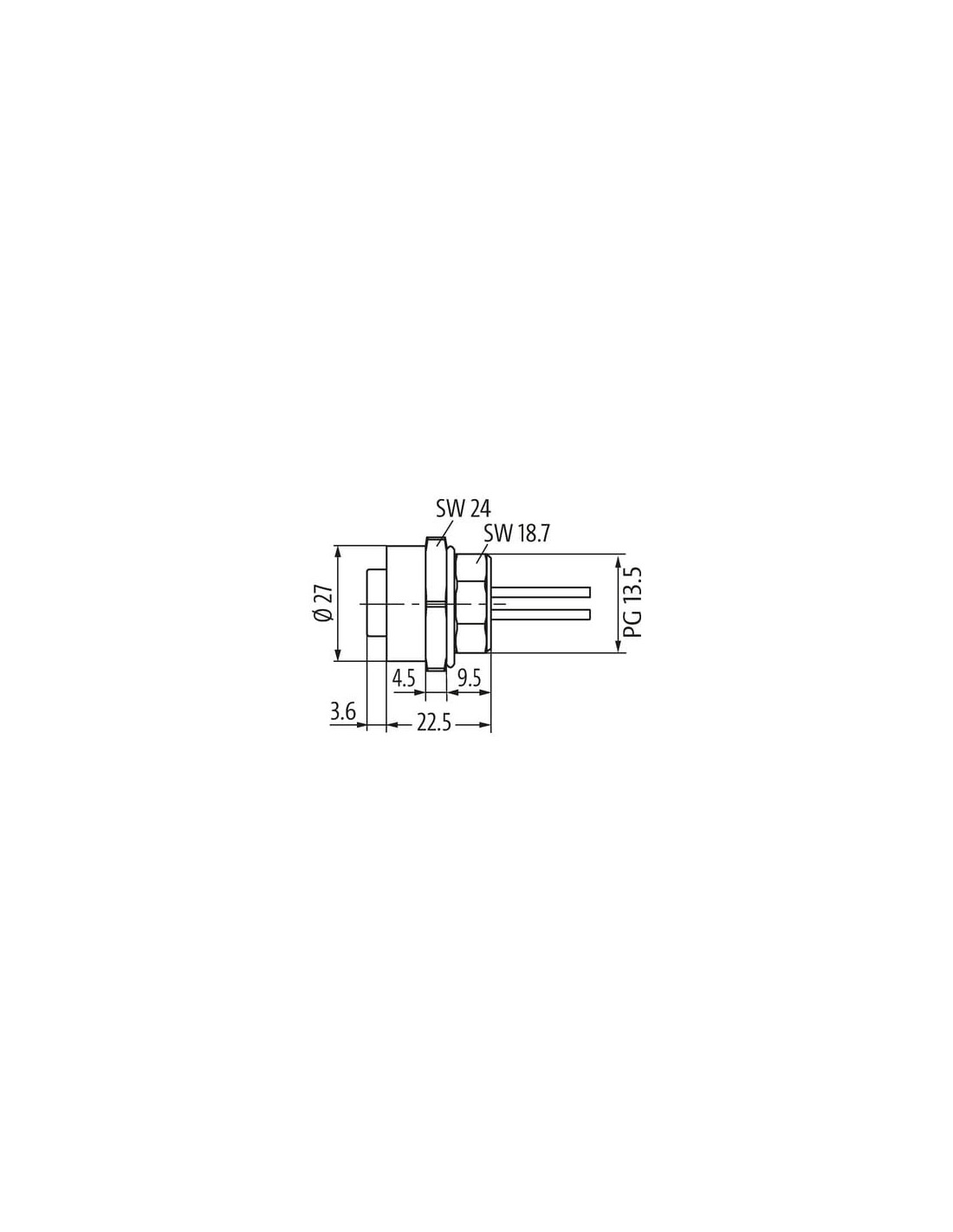

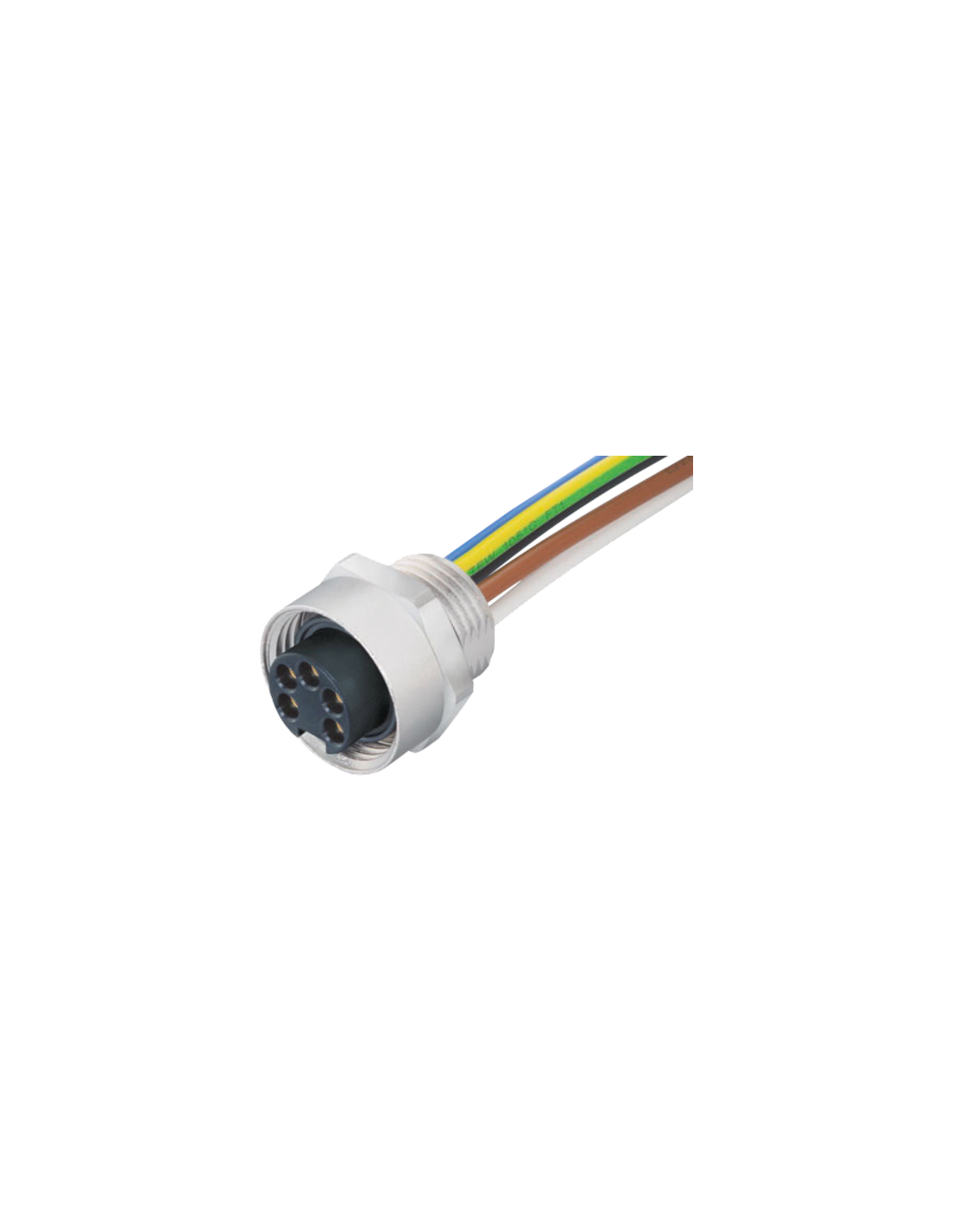

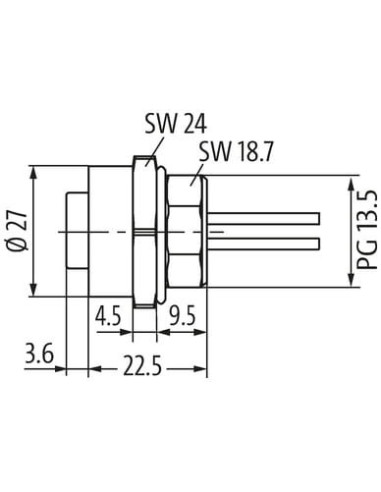

Gniazdo z kołnierzem
7/8" (5-piny)
z podłączoną skrętką
| Długość kabla | 0,5 m |
| Moment obrotowy | 1,5 Nm |
| Powłoka styku | pozłacane |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Materiał styk | Mosiądz |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 6 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

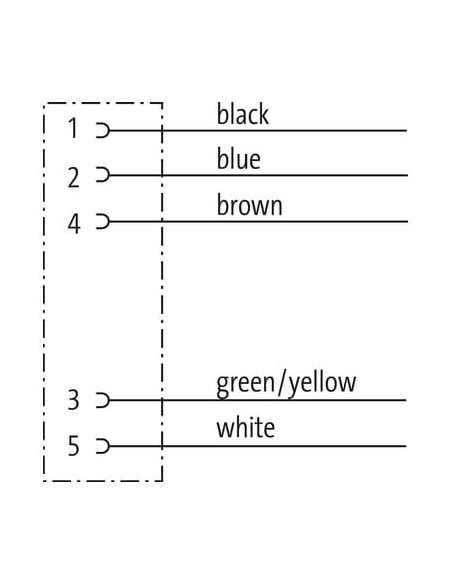

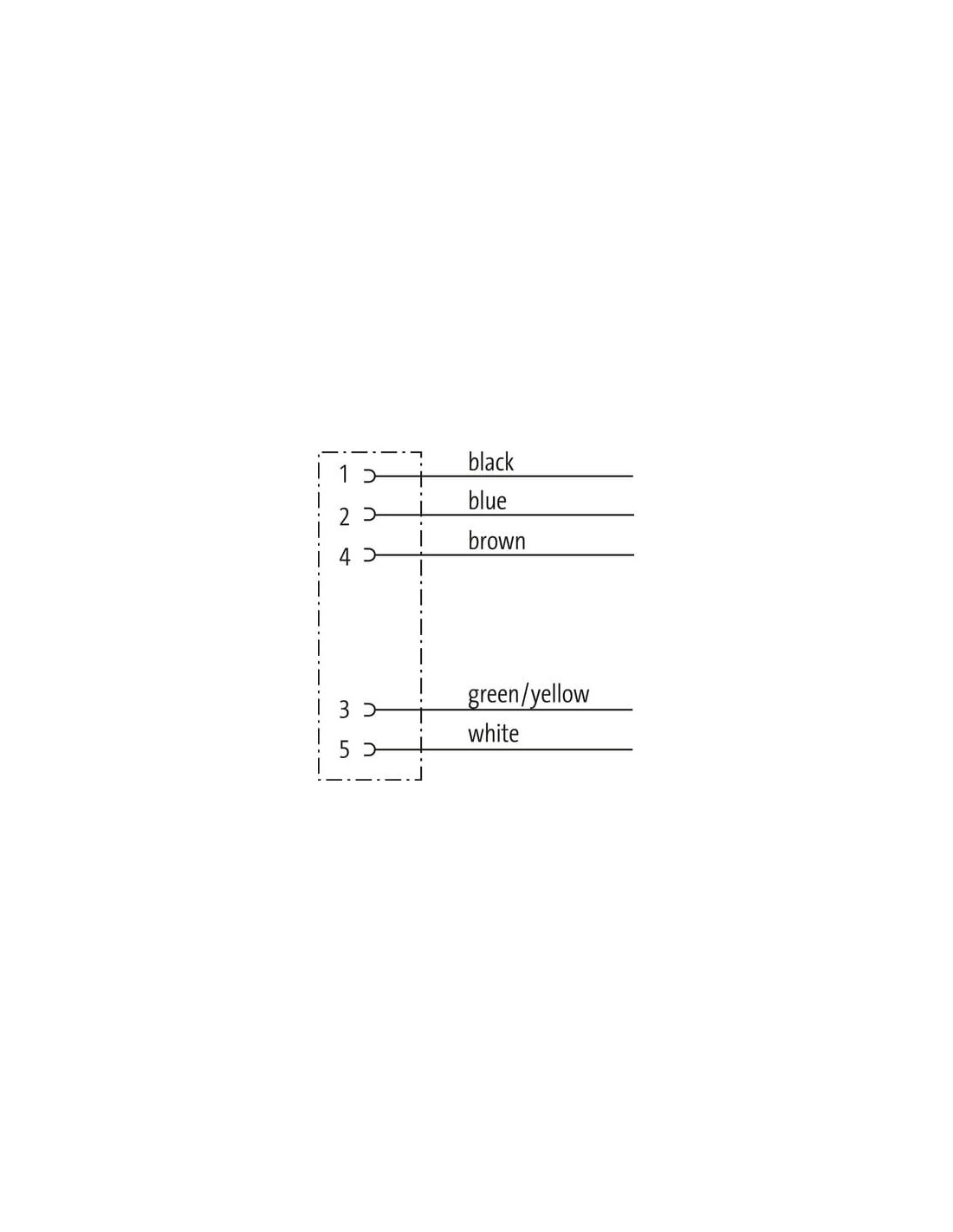

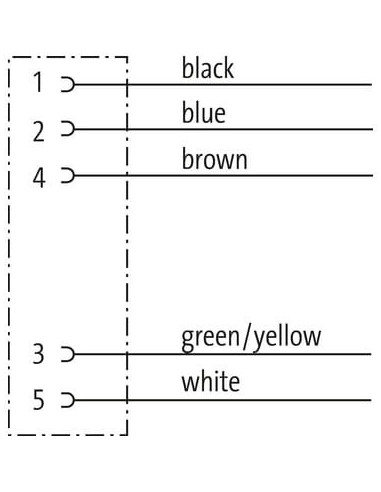

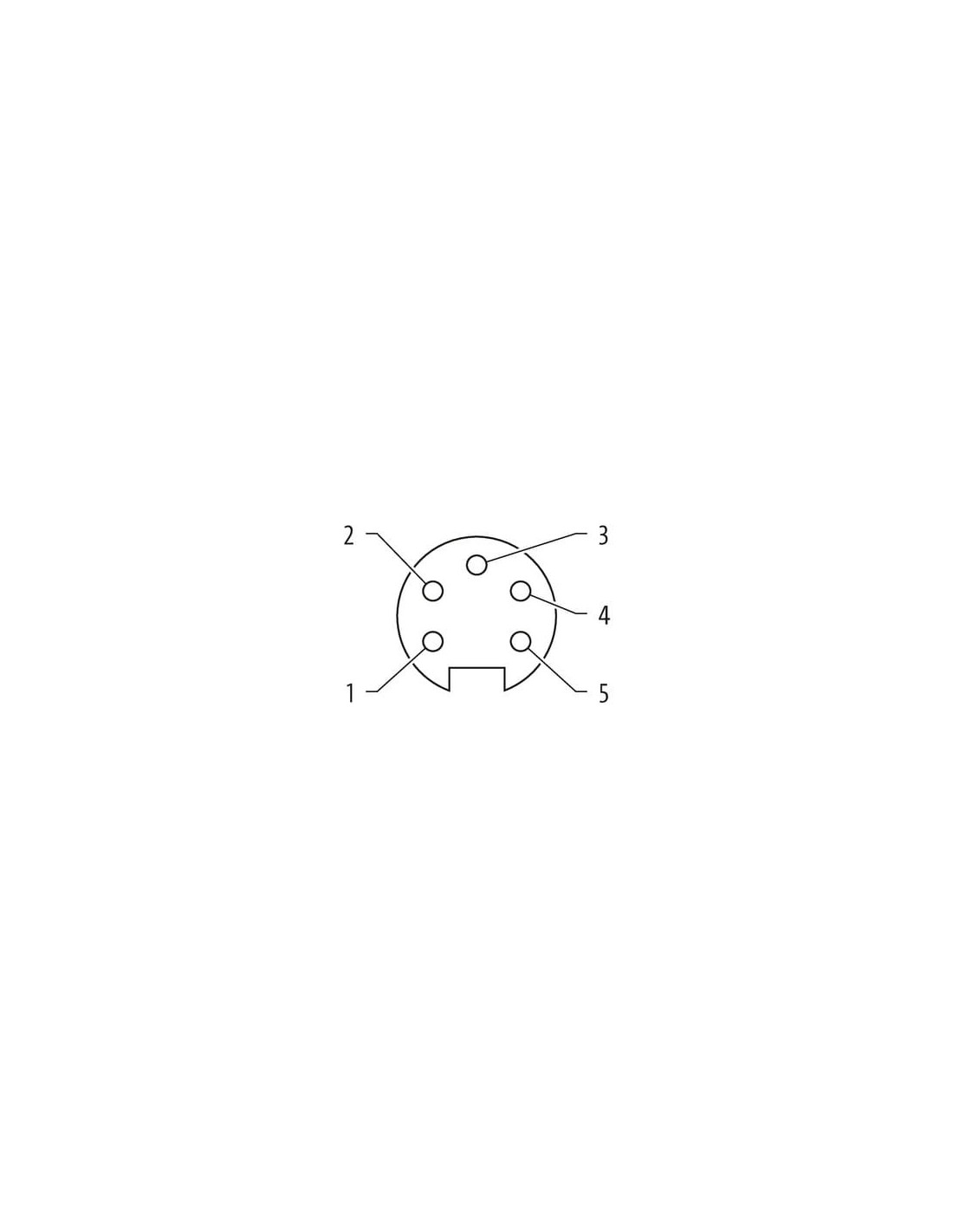

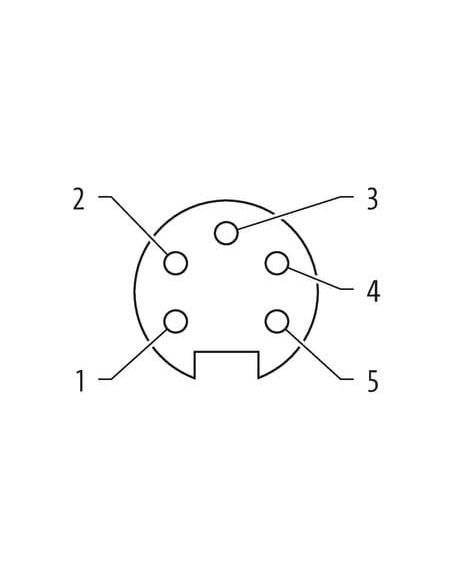

| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 978 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 3,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,75 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 85 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

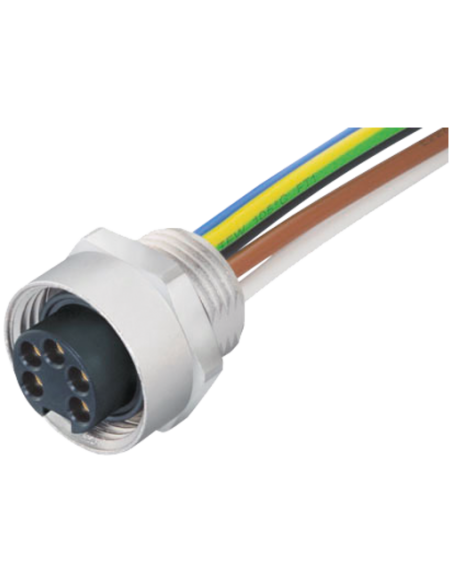

Złącze panelowe 7/8" żeńskie 5-polowe z przewodem 0,5 m – 7000-78381-9780050
Złącze panelowe 7/8" żeńskie, 5-polowe z przewodem o długości 0,5 m to rozwiązanie dedykowane do zastosowań przemysłowych, które wymagają pewnego i trwałego połączenia elektrycznego. Produkt o kodzie 7000-78381-9780050 zapewnia bezpieczną transmisję sygnałów i zasilania, nawet w trudnych warunkach środowiskowych.
Najważniejsze zalety złącza panelowego 7/8" żeńskiego z przewodem
- 5-pinowa konstrukcja zapewnia uniwersalność i kompatybilność z wieloma urządzeniami automatyki przemysłowej.
- Wysoki stopień ochrony IP68 gwarantuje odporność na kurz i zanurzenie w wodzie, co umożliwia zastosowanie w wymagających aplikacjach.
- Odporność na wibracje i wstrząsy dzięki solidnej obudowie z niklowanego odlewu cynkowego i zabezpieczeniu przeciwwstrząsowemu.
- Pozłacane styki wykonane z mosiądzu zapewniają niską rezystancję oraz długotrwałą niezawodność kontaktów elektrycznych.
- Szeroki zakres temperatur pracy (-25°C do 85°C) umożliwia montaż w różnych warunkach środowiskowych, typowych dla przemysłu.
- Przewód 5-żyłowy z izolacją PVC jest odporny na oleje, chemikalia oraz płomień, co zwiększa bezpieczeństwo użytkowania.
- Prosty montaż panelowy – złącze zaprojektowane do szybkiego i wygodnego mocowania z użyciem gwintu 7/8" (SW24).
Typowe zastosowania złączy panelowych 7/8"
Złącza panelowe 7/8" pięciopolowe są powszechnie wykorzystywane w automatyce przemysłowej, m.in. w:
- Systemach sterowania maszyn
- Rozdzielnicach elektrycznych
- Robotyce przemysłowej
- Przetwórstwie spożywczym i farmaceutycznym
- Przemysłowych systemach czujników i siłowników
- Instalacjach, w których kluczowe jest szybkie połączenie i wysoka jakość transmisji
Budowa i parametry techniczne – solidność oraz bezpieczeństwo
Obudowa wykonana z odlewu cynkowego pokrytego niklem zapewnia doskonałą ochronę mechaniczną oraz podwyższoną odporność na korozję. Wysoka odporność na napięcie robocze do 600 V oraz prąd do 6 A na styk pozwala na bezpieczną pracę w rozbudowanych instalacjach elektrycznych. Dodatkowo wysoka odporność na udary napięciowe do 4 kV oraz szeroka gama certyfikatów odporności chemicznej i na płomień gwarantują bezpieczeństwo użytkowania.
Wygodne podłączenie i przejrzysta identyfikacja przewodów

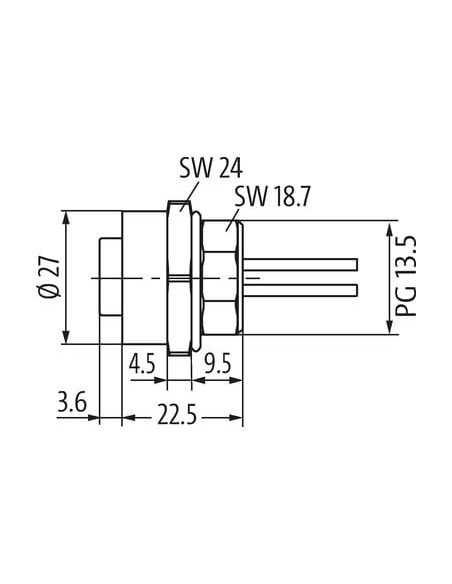

Złącze wyposażono w przewód o pięciu wyraźnie oznakowanych żyłach (czarny, niebieski, brązowy, zielono-żółty, biały), co ułatwia szybki i bezbłędny montaż nawet w trudnych warunkach serwisowych. Wymiary oraz szczegółowa dokumentacja podłączenia pozwalają na łatwe zintegrowanie z istniejącymi systemami połączeniowymi.
Podsumowanie możliwości wykorzystania
Złącze panelowe 7/8" żeńskie, 5-polowe z przewodem 0,5 m to niezawodne rozwiązanie dla inżynierów i integratorów systemów automatyki, którzy potrzebują niezawodnych, szczelnych i trwałych połączeń elektrycznych. Najczęściej wykorzystywane jest w branżach przemysłowych, automatyce, systemach kontroli maszyn, szafach sterowniczych oraz wszędzie tam, gdzie wymagana jest wysoka odporność złączy na czynniki zewnętrzne.
Polecamy także inne produkty z kategorii: Złącza kołnierzowe »
