Przepust szafy rozdzielczej

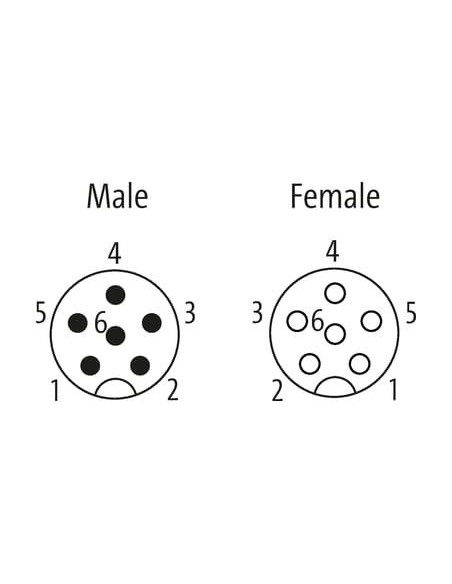

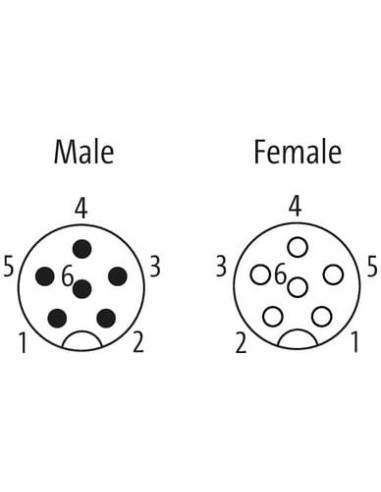

Męski - żeński
M12, 6-piny
Kodowanie A

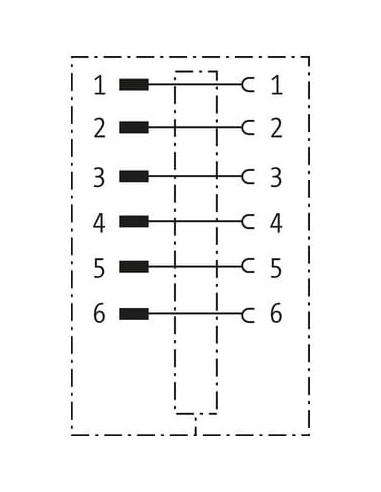

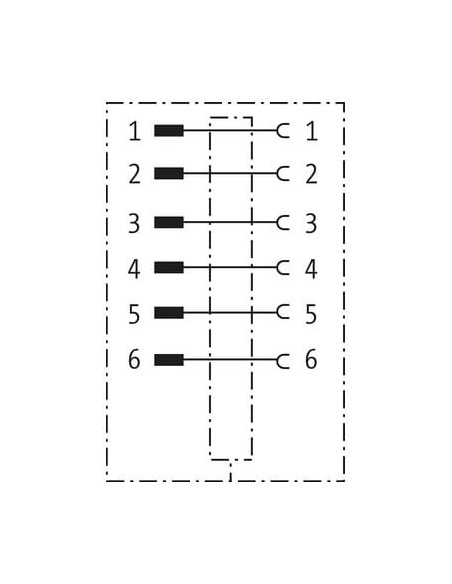

ekranowany
| Family construction form | M12 |
| Kodowanie | A |
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

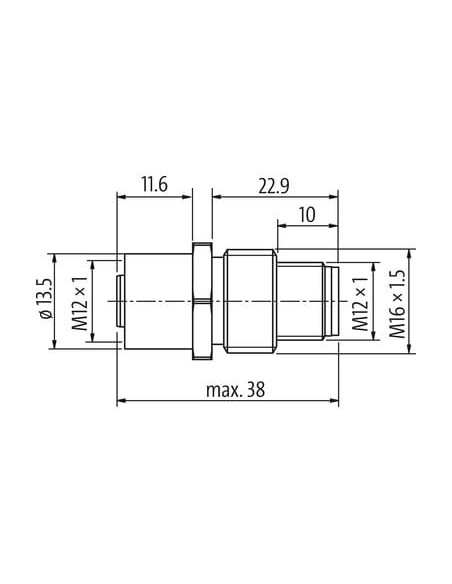

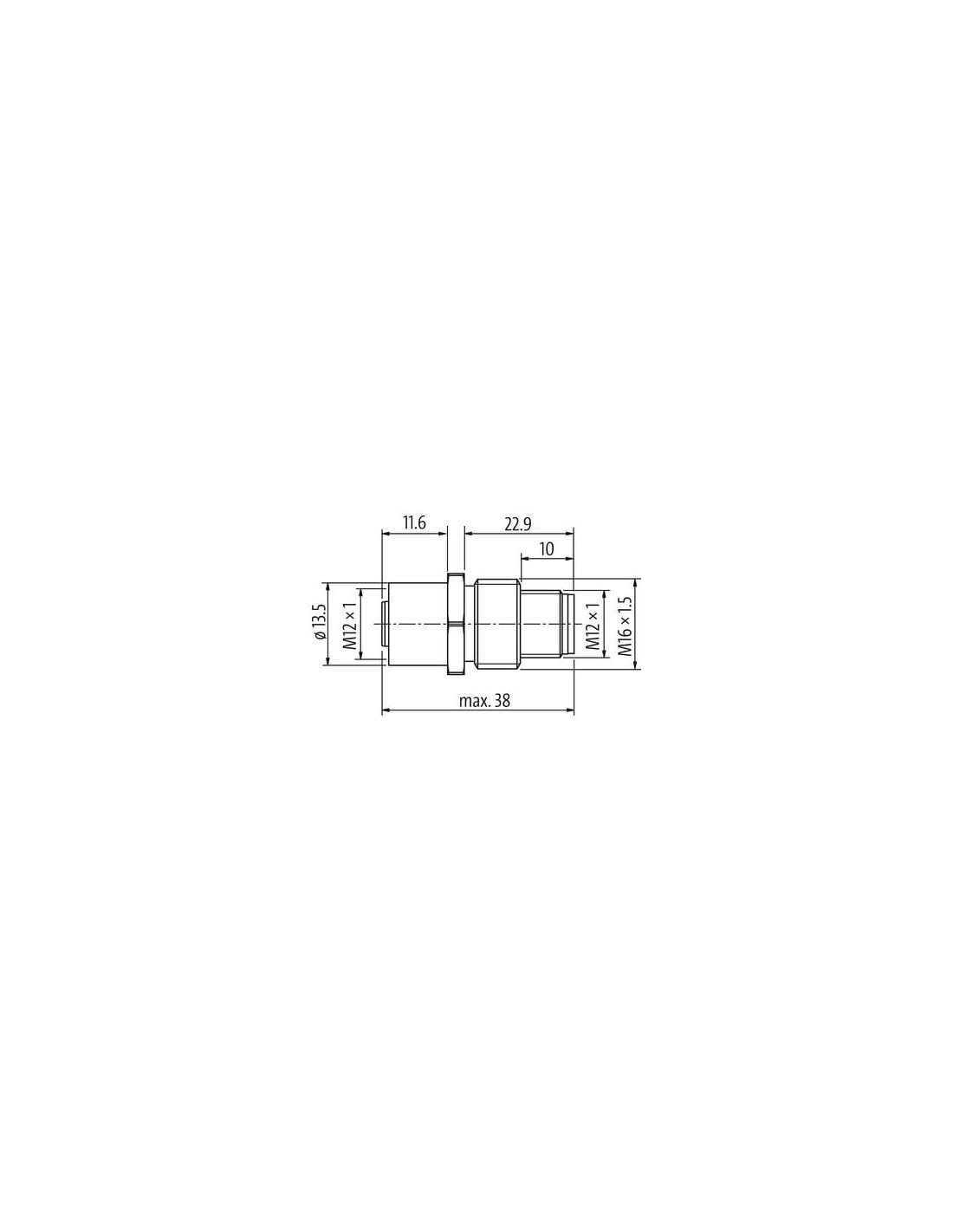

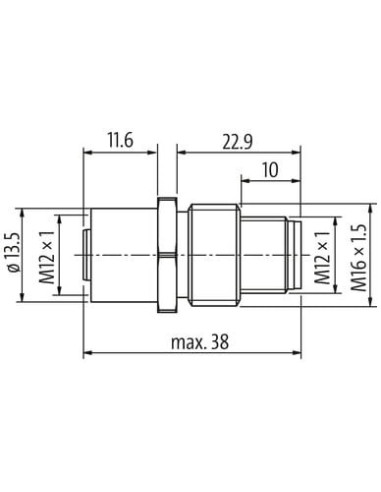

| Gwint montażowy | M16 x 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

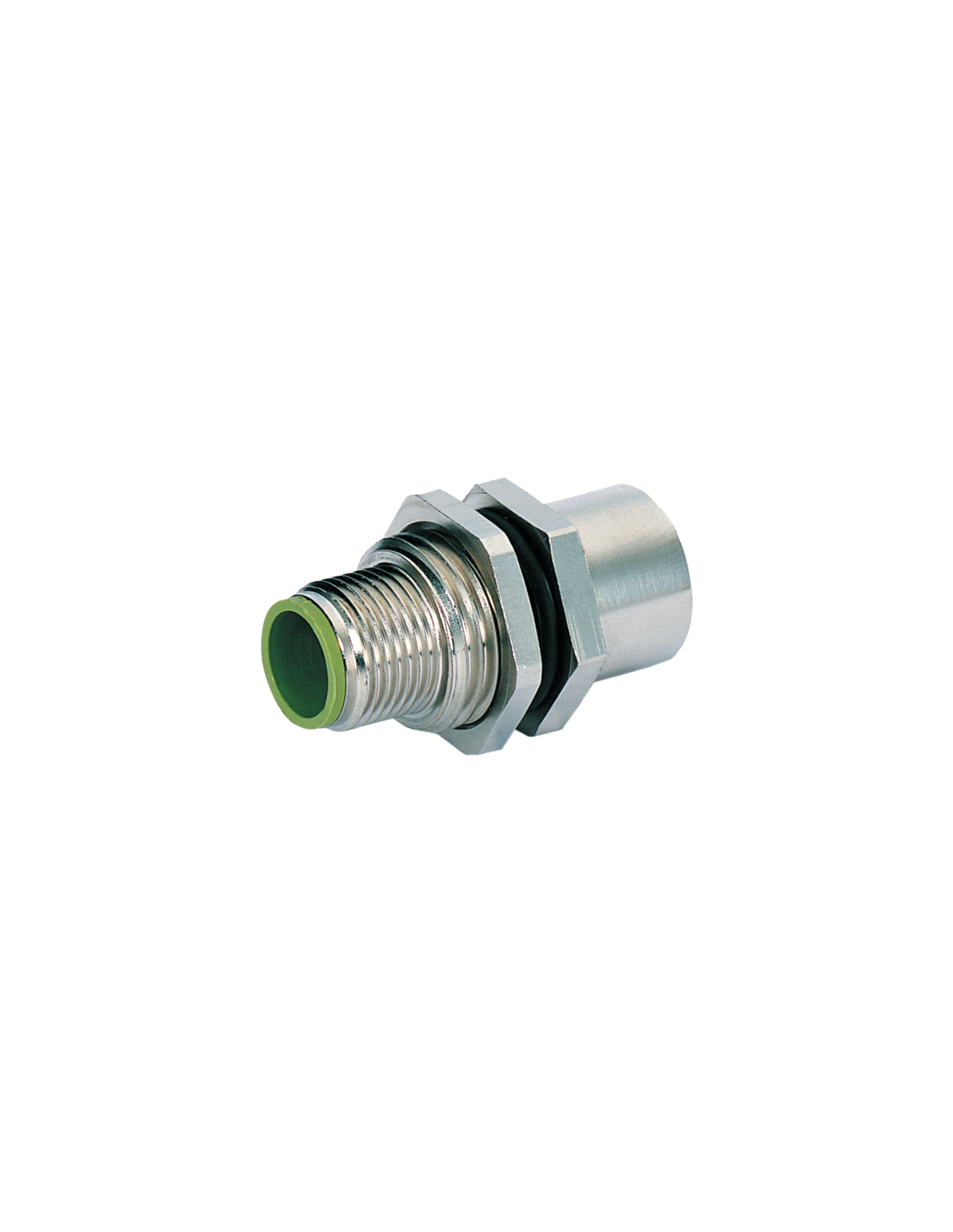

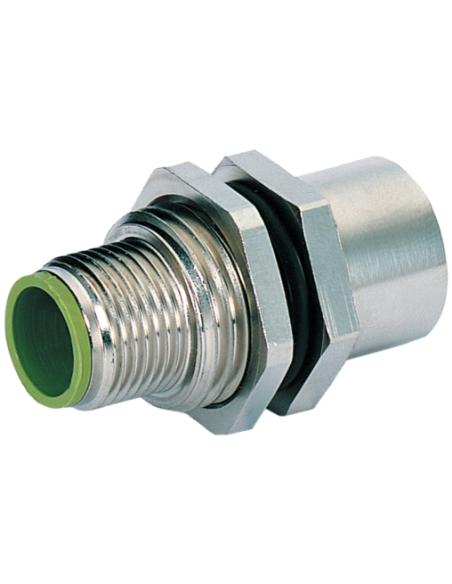

Złącze panelowe Cube67 M12 6-polowe, A-kodowane – profesjonalne rozwiązanie do szaf sterowniczych
Złącze panelowe Cube67 M12, 6-polowe, A-kodowane (kod produktu: 7000-46111-0000000) to wysokiej jakości komponent przeznaczony do montażu w szafach rozdzielczych oraz innych aplikacjach przemysłowych. Produkt umożliwia wygodne prowadzenie sygnałów oraz zasilania przez przegrodę panelu, zapewniając bezpieczne i niezawodne połączenie.
Zastosowanie złącza panelowego M12 w automatyce przemysłowej
Złącza panelowe M12 są powszechnie wykorzystywane w systemach automatyki, rozdzielniach elektrycznych, a także w urządzeniach pomiarowych i sterujących. Umożliwiają szybką i bezproblemową integrację przewodów oraz urządzeń peryferyjnych z centralnymi układami sterowania. Sprawdzają się w aplikacjach wymagających wielokrotnego łączenia i rozłączania urządzeń.
- Solidna konstrukcja niklowana – zapewnia odporność na korozję oraz długotrwałą pracę w trudnych warunkach przemysłowych.
- Ekranowanie – zwiększa odporność na zakłócenia elektromagnetyczne, co jest kluczowe przy transmisji sygnałów.
- Wysoka szczelność (IP65, IP67) – ochrona przed kurzem i wodą umożliwia montaż także w wilgotnych i zapylonych środowiskach.
- Bezpieczne kodowanie A – minimalizuje ryzyko pomyłek podczas podłączania wtyczek.
- Prosta instalacja – gwint M16 x 1,5 oraz zabezpieczenie przeciwwstrząsowe usprawniają montaż oraz zapewniają stabilność połączenia.
Charakterystyka i zalety panelowego złącza M12 6-pin
6-pinowe złącze M12 A-kodowane pozwala na przesył zarówno sygnałów analogowych, jak i cyfrowych, a także zasilania, dzięki czemu sprawdza się w urządzeniach wielofunkcyjnych. Kompatybilność z szeroką gamą kabli i akcesoriów czyni ten element uniwersalnym rozwiązaniem w aplikacjach przemysłowych.
Produkt znajduje zastosowanie w:
- Połączeniach panelowych w szafach sterowniczych
- Automatyce przemysłowej i systemach rozdzielczych
- Maszynach produkcyjnych i liniach technologicznych
- Systemach pomiarowych i czujnikowych
Bezpieczeństwo i niezawodność połączeń M12
Złącze panelowe Cube67 zostało zaprojektowane z myślą o bezpieczeństwie i trwałości. Stopień ochrony IP65/IP67 gwarantuje niezawodność nawet w wymagających warunkach przemysłowych. Zastosowane materiały – mosiądz pokryty niklem – chronią złącze przed działaniem czynników zewnętrznych, a przemyślana konstrukcja zapobiega przypadkowemu rozłączeniu.
Idealne rozwiązanie w miejscach, gdzie kluczowa jest niezawodność transmisji oraz odporność na uszkodzenia mechaniczne i zakłócenia elektromagnetyczne.
